NEC MultiSync EX231W Setup Manual

MultiSync EX231W
Setup Manual
Installationshandbuch
Manual de confi guración
Manuel d'installation
Manuale di montaggio
Kurulum K∂lavuzu
Make sure all contents are in the box before starting monitor assembly.
Vergewissern Sie sich vor dem Aufstellen des Monitors, dass der Packungsinhalt vollständig ist.
Asegúrese de que todo el contenido está en la caja antes de proceder al montaje del monitor.
Assurez-vous que la boîte contient tous les éléments requis avant de commencer l'assemblage du moniteur.
Prima di iniziare ad assemblare il monitor assicurarsi che la confezione contenga tutti i componenti.
Monitörün montaj∂na baμlamadan önce kutu içeri©inin eksiksiz oldu©undan emin olun.
Attach the base stand to LCD monitor and properly lock screws
at the base stand bottom.
Befestigen Sie den Fuß am LCD-Monitor und ziehen Sie die
Schraube an der Unterseite des Standfußes fest.
Fije el soporte de la base al monitor LCD y apriete los tornillos
de la parte inferior.
Fixez le socle de la base au moniteur LCD et serrez
correctement les vis situées au bas du socle.
Montare il supporto della base al monitor LCD e fi ssare
adeguatamente le viti della parte inferiore del supporto della base.
Ayağı LCD monitöre takın ve ayağın altındaki vidaları düzgün şekilde
kilitleyin.
< For US >
www.necdisplay.com
For additional information, log on to www.necdisplay.com and
consult User's manual.
Zusätzliche Informationen fi nden Sie auf www.nec-display-
solutions.de und im Benutzerhandbuch.
Para obtener más información, vaya a www.necdisplay.com y
consulte los manuales del usuario.
Pour de plus amples informations, visitez le site www.
necdisplay.com et consultez le manuel de l'utilisateur.
Per ulteriori informazioni, visitare il sito www.necdisplay.com e
consultare il Manuale dell'utente.
∑lave bilgiler için ww.necdisplay.com adresine ve kullan∂c∂
k∂lavuzuna bakabilirsiniz.
WARNUNG
SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN
KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER
STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.
ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN
SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.
VORSICHT
STROMSCHLAGGEFAHR • NICHT ÖFFNEN
VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM
INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.
Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen
können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.
Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pfl ege dieses Geräts hin. Die Informationen sollten
sorgfältig gelesen werden, um Probleme zu vermeiden.
Sicherheitsvorkehrungen und Pfl ege
BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE
ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:
• ÖFFNEN SIE DEN MONITOR NICHT. Es befi nden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen
kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifi zierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen
Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Verwenden Sie das mitgelieferte Wechselstromnetzteil. Stellen Sie keine Objekte auf das Wechselstromnetzteil und setzen Sie es nicht außerhalb
geschlossener Räume ein.
• Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen. (In Europa muss Typ H05VV-F 3G, 0,75 mm
verwendet werden.)
• Verwenden Sie in Großbritannien für diesen Monitor ein BS-zugelassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen
Sicherung (5 A) ausgestattet sein.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Verwenden Sie das mitgelieferte Wechselstromnetzteil. Stellen Sie keine Objekte auf das Wechselstromnetzteil und setzen Sie es nicht außerhalb
geschlossener Räume ein.
• Vermeiden Sie es, das Netzkabel zu knicken, zu quetschen oder anderweitig zu beschädigen.
• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Decken Sie den Monitor und das Wechselstromnetzteil nicht ab.
• Berühren Sie beim Transport, bei der Montage und Einrichtung nicht den LCD-Bildschirm. Das Ausüben von Druck auf den LCD-Bildschirm kann schwere
Beschädigungen hervorrufen.
• Um Beschädigungen am LCD-Monitor aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass der Monitor an einem
sicheren Standort aufgebaut wird, und treffen Sie die erforderlichen Maßnahmen, um ein Herunterfallen des Monitors zu vermeiden.
Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifi zierten Wartungstechniker in Verbindung setzen:
• Das Netzkabel oder der Netzstecker ist beschädigt.
• Wenn das Wechselstromnetzteil beschädigt ist.
• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
• Der Monitor wurde Regen oder Wasser ausgesetzt.
• Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.
• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.
• Falls physische Schäden wie Risse oder außergewöhnliches Wackeln festgestellt wird.
• Seien Sie vorsichtig, wenn das Glas zerbrochen ist.
• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder das Glas zerbrochen ist.
EX231W Setup Manual.indd 1 EX231W Setup Manual.indd 1
Optimal Performance/Optimale Leistung/Rendimiento óptimo/Performances optimales/Prestazioni ottimali/
Contents Contenuto
• MultiSync LCD monitor • Monitor LCD MultiSync
• Power Cord • Cavo di alimentazione
• AC Adapter • Adattatore AC
• Stand • Supporto
• Base stand • Supporto per la base
• AC Adapter holder • Supporto per adattatore AC
• Cable holder • Supporto cavi
• Video Signal Cable (15-pin mini D-SUB male to • Cavo segnali video (Mini D-SUB a 15 pin maschio
DVI-A) verso DVI-A)
• Video Signal Cable (DVI-D to DVI-D) • Cavo segnali video (DVI-D a DVI-D)
• USB Cable • Cavo USB
• Setup Manual • Manuale di montaggio
Inhalt der Verpackung
• MultiSync LCD-Monitor
• Netzkabel
• Wechselstromnetzteil
• Monitorfuß
• Standfuß
• Wechselstromnetzteil-Halter
• Kabelhalter
• Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf
DVI-A)
• Signalkabel (DVI-D auf DVI-D)
• USB-Kabel
• Installationshandbuch
Contenido ∑çindekiler
• Monitor LCD MultiSync • MultiSync LCD monitör
• Cable de alimentación • Güç Kablosu
• Adaptador de CA • AC Adaptör
• Soporte • Destek
• Soporte de la base • Ayak deste©i
• Porta-adaptador de CA • AC Adaptör tutucu
• Pasacables • Kablo tutucu
• Cable de señal de vídeo (Cable mini D-SUB/DVI-A • Video Sinyal Kablosu (15-pin mini D-SUB erkek -
15 clavijas macho) DVI-A)
• Un cable de señal de vídeo (DVI-D a DVI-D) • Video Sinyal Kablosu (DVI-D - DVI-D)
• Cable USB • USB Kablo
• Manual de confi guración • Kurulum K∂lavuzu
Sommaire
• Moniteur LCD MultiSync
• Cordon d'alimentation
• Adaptateur secteur
• Socle
• Support de socle
• Support de l'adaptateur secteur
• Support de câble
• Câble de signal vidéo (Câble mini D-SUB mâle
15 broches vers DVI-A)
• Câble de signal vidéo (DVI-D vers DVI-D)
• Câble USB
• Manuel d'installation
Locate all inputs and make sure that all cords and cables are
properly connected.
Schließen Sie alle Kabelverbindungen korrekt an die jeweiligen
Eingänge an.
Ubique todas las entradas y asegúrese de que todos los cables
están conectados correctamente.
Localisez toutes les entrées et assurez-vous que tous les cordons
et câbles sont correctement connectés.
Individuare tutti gli ingressi e assicurarsi che tutti i cavi siano
collegati nel modo appropriato.
Tüm giriμleri belirleyin, tüm kordonlar∂n ve kablolar∂n do©ru
ba©land∂©∂ndan emin olun.
7 7
< For Europe >
For additional information, consult the User's Manual.
There is a User's Manual in the CD-ROM.
Zusätzliche Informationen fi nden Sie im Benutzerhandbuch.
Das Benutzerhandbuch ist auf der CD-ROM enthalten.
Para más información, consulte el manual de usuario.
Hay un manual de usuario en CD-ROM.
Pour plus d'informations, consultez le Manuel de l'utilisateur.
Le CD-ROM contient un Manuel de l'utilisateur.
Per ulteriori informazioni, consultare il Manuale dell'utente.
Il Manuale dell'utente è disponibile nel CD-ROM.
∑lave bilgiler için Kullan∂c∂ K∂lavuzuna bak∂n.
Kullan∂c∂ K∂lavuzu CDROM içinde bulunmaktad∂r.
Erklärung des Herstellers
Wir bestätigen hiermit, dass der Farbmonitor MultiSync EX231W
(L230NW) folgenden Richtlinien entspricht:
EG-Direktive 2006/95/EG:
und mit folgendem Siegel
– EN 60950-1
gekennzeichnet ist:
EG-Direktive 2004/108/EG:
– EN 55022
– EN 61000-3-2
– EN 61000-3-3
NEC Display Solutions, Ltd.
– EN 55024
4-13-23, Shibaura,
EG-Direktive 2009/125/EG:
Minato-Ku
EG No.1275/2008
Tokyo 108-0023, Japan
– EN 62301:2005
• Achten Sie auf ausreichende Luftzufuhr, damit die
entstehende Wärme abgeführt werden kann. Decken Sie
die Lüftungsschlitze nicht ab, und stellen Sie den Monitor
VORSICHT
nicht neben Heizkörpern oder anderen Wärmequellen auf.
Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom
Stromnetz getrennt werden. Der Monitor muss in der Nähe
einer Steckdose aufgestellt werden, die leicht zugänglich
ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie
die Verpackung für spätere Transporte auf.
• Um den Monitor zu tragen, halten Sie diesen am
integrierten Handgriff und am unteren Rahmen fest.
2
• Halten Sie den Monitor zum Tragen nicht ausschließlich
an dessen Fuß fest.
Fehlerbehebung
Kein Bild
• Das Signalkabel muss richtig mit Grafi kkarte/Computer verbunden
sein.
• Die Grafi kkarte muss richtig in den Steckplatz eingesetzt sein.
• Der Netzschalter auf der Vorderseite des Monitors und der
Netzschalter des Computers müssen sich in der Position ON bzw.
EIN befi nden.
• Überprüfen Sie, ob ein von der verwendeten Grafi kkarte
unterstützter Modus ausgewählt wurde. (Informationen zum Ändern
des Grafi kmodus fi nden Sie im Handbuch zur Grafi kkarte bzw. zum
System.)
• Überprüfen Sie, ob für Monitor und Grafi kkarte die empfohlenen
Einstellungen vorgenommen wurden.
• Prüfen Sie, ob der Stecker des Signalkabels verbogen wurde oder
ob Stifte im Stecker fehlen.
• Prüfen sie das Eingangssignal.
Place monitor down on a non-abrasive surface (so that the buttons don't touch
it) and put the upper hooks of the stand in the slot of the monitor then push
stand into monitor in direction of the arrow as shown in Figure and confi rm that
the stand is locked.
Legen Sie den Monitor auf eine glatte Oberfl äche (die Tasten dürfen diese
nicht berühren), setzen Sie die oberen Halterungen des Fußes in den
Schacht des Monitors ein, und drücken Sie den Fuß anschließend in den
Monitor. Beachten Sie dabei die in der Abbildung dargestellte Richtung, und
vergewissern Sie sich, dass der Fuß einrastet.
Sitúe el monitor boca abajo sobre una superfi cie no abrasiva (para que los
botones no la toquen) y coloque los corchetes de la parte superior del soporte
en la ranura del monitor. Después, empuje el soporte hacia el monitor en
el sentido que indica la fl echa, tal como se indica en la fi gura. Finalmente,
asegúrese de que el soporte esté bloqueado.
Find the keys used for OSD controls at the bottom of the monitor.
Die Tasten für die OSD-Steuerungen befi nden sich unten am
Monitor.
Busque las teclas utilizadas para los controles OSD en la parte
inferior del monitor.
Recherchez les touches utilisées pour les commandes OSD au
bas du moniteur.
Individuare i tasti utilizzati per i controlli OSD nella parte inferiore
del monitor.
Monitörün altında OSD kontroller için kullanılan tuşları bulun.
WARNING
TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S
POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED.
REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK • DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
This symbol warns user that uninsulated voltage within the unit may have suffi cient magnitude to cause electric shock. Therefore, it is
dangerous to make any kind of contact with any part inside this unit.
This symbol alerts the user that important literature concerning the operation and maintenance of this unit has been included.
Therefore, it should be read carefully in order to avoid any problems.
Safety Precautions and Maintenance
FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING
WHEN SETTING UP AND USING THE MULTISYNC LCD COLOUR MONITOR:
• DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock
hazards or other risks. Refer all servicing to qualifi ed service personnel.
• Do not spill any liquids into the cabinet or use your monitor near water.
• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous voltage points, which can be harmful or fatal or may cause
electric shock, fi re or equipment failure.
• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fi re.
• Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall, causing serious damage to the monitor.
• The power supply cord you use must have been approved by and comply with the safety standards of your country.
(Type H05VV-F 3G 0.75mm 2 should be used in Europe).
• In U.K, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use with this monitor.
• Do not place any objects onto the monitor and do not use the monitor outdoors.
• Use supplied AC Adapter. Do not place any objects onto the AC Adapter and do not use the AC Adapter outdoors.
• Do not bend, crimp or otherwise damage the power cord.
• Do not use monitor in high temperatured, humid, dusty, or oily areas.
• Do not cover monitor and AC adapter.
• Do not touch LCD panel surface while transporting, mounting and setting. Applying pressure on the LCD panel can cause serious damage.
• To prevent damage to the LCD monitor caused by tipping over due to earthquakes or other shocks, make sure to install the monitor in a stable
location and take measures to prevent falling.
Immediately unplug your monitor from the wall outlet and refer servicing to qualifi ed service personnel under the following conditions:
• When the power supply cord or plug is damaged.
• When AC adapter is damaged.
• If liquid has been spilled, or objects have fallen into the monitor.
• If the monitor has been exposed to rain or water.
• If the monitor has been dropped or the cabinet damaged.
• If the monitor does not operate normally by following operating instructions.
• If you notice any structural damage such as cracks or unnatural wobbling.
• If glass is broken, handle with care.
• If monitor or glass is broken, do not come in contact with the liquid crystal and handle with care.
ADVERTENCIA
PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD.
TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS
A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE.
NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIO
CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.
PELIGRO
RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR
PELIGRO: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). EL MONITOR
NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN
SE ENCARGUE DE LAS TAREAS DE SERVICIO.
Este símbolo advierte al usuario de que el producto puede contener sufi ciente voltaje sin aislar como para causar descargas eléctricas.
Por tanto, evite el contacto con cualquier pieza del interior del monitor.
Este símbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este
producto. Por ello, debería leerla atentamente para evitar problemas.
Medidas de seguridad y mantenimiento
PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL
CONFIGURAR Y UTILIZAR EL MONITOR LCD MULTISYNC EN COLOR:
• NO ABRA EL MONITOR. No contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir descargas
eléctricas peligrosas u otros daños. Las tareas de mantenimiento deberá realizarlas un técnico cualifi cado.
• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.
• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar
descargas eléctricas, fuego o fallos en el equipo.
• No coloque objetos pesados en el cable de alimentación. Si éste se dañara, podrían producirse descargas o fuego.
• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.
• El cable de alimentación que utilice debe estar homologado y cumplir las normas de seguridad de su país.
(En Europa debería utilizarse el tipo H05VV-F 3G 0,75 mm 2 .)
• En el Reino Unido, utilice un cable de alimentación homologado BS con enchufe moldeado que tenga un fusible negro (5A) instalado para utilizarlo
con este monitor.
• No coloque objetos sobre el monitor ni utilice el monitor al aire libre.
• Utilice el adaptador de CA que se suministra con el producto. No coloque objetos sobre el adaptador de CA ni lo utilice al aire libre.
• No doble, pince ni dañe en modo alguno el cable de alimentación.
• No utilice el monitor en zonas con altas temperaturas, húmedas, con polvo o con grasa.
• No obstruya el monitor ni el adaptador de CA.
• No toque la pantalla de cristal líquido durante el transporte, el montaje o la instalación. Presionar la superfi cie del panel LCD puede causar daños
importantes.
• Para prevenir daños al monitor LCD causados por caídas provocadas por terremotos u otros seísmos, asegúrese de instalar el monitor en una
ubicación estable y tome medidas para evitar que se caiga.
Si se dan algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio
cualifi cado:
• Si el cable de alimentación o el enchufe está dañado.
• Cuando el adaptador de CA está dañado.
• Si se ha derramado líquido o han caído objetos dentro del monitor.
• Si el monitor ha estado expuesto a la lluvia o el agua.
• Si el monitor se ha caído o se ha dañado la caja.
• Si el monitor no funciona con normalidad y ha seguido las instrucciones de servicio.
• Si observa algún daño estructural como, por ejemplo, alguna rotura o un combado que no sea natural.
• Si hay cristales rotos, retírelos con precaución.
• Si se rompe el monitor o el cristal, no toque el cristal líquido y tenga precaución.
/Optimum Performans 1920 x 1080 @ 60Hz

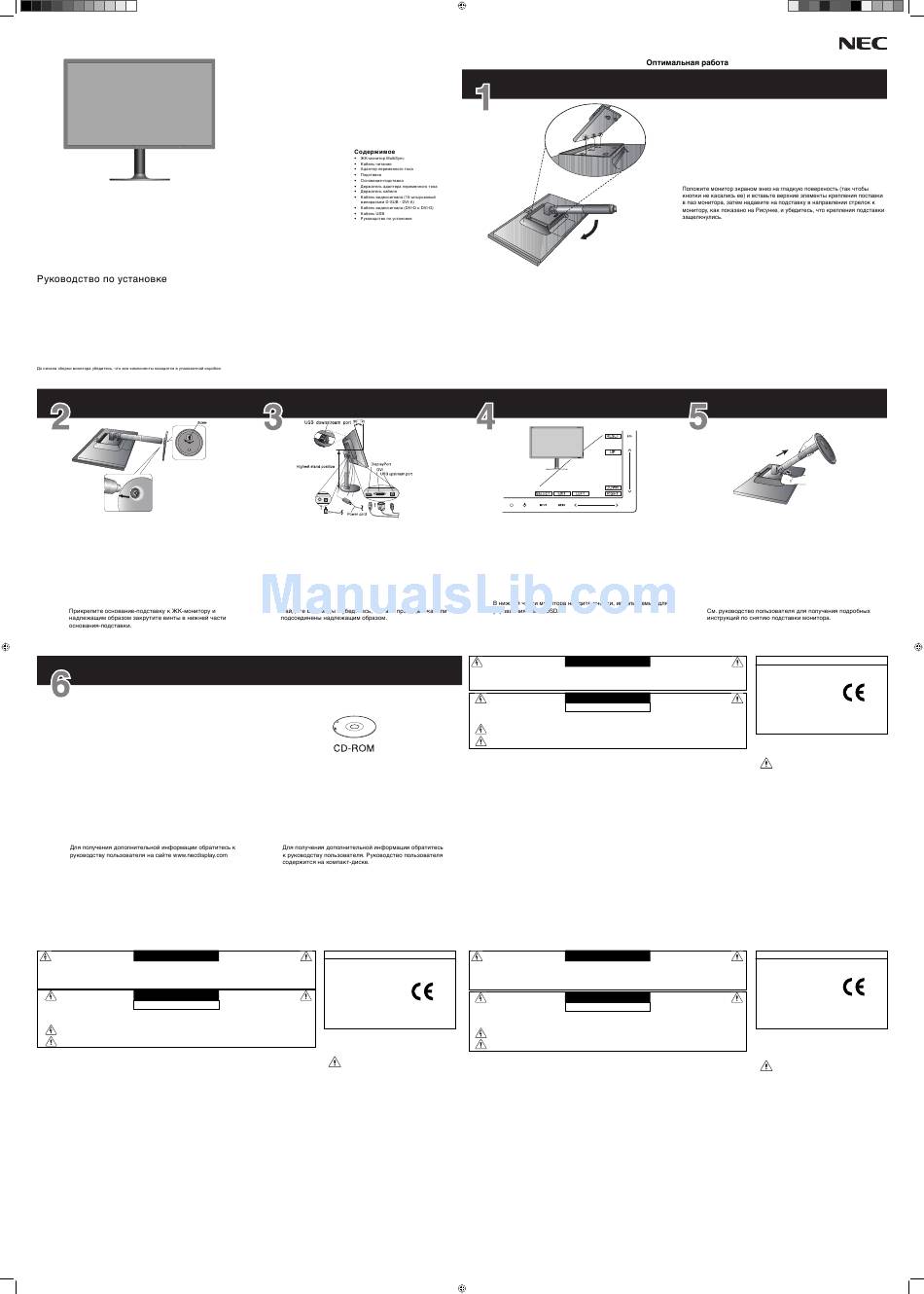

Placez le moniteur face vers le bas sur une surface non abrasive (de telle
sorte que les boutons ne soient pas en contact avec la surface), insérez les
crochets supérieurs du socle dans le logement du moniteur puis placez le
socle dans le moniteur en poussant dans le sens indiqué par les fl èches,
comme illustré. Vérifi ez que le socle est verrouillé.
Appoggiare il monitor su una superfi cie non abrasiva (in modo che i tasti non
tocchino la superfi cie) e collocare i ganci superiori del supporto nello slot del
monitor, quindi spingere il supporto nel monitor nella direzione della freccia,
come indicato nella Figura e verifi care che il supporto sia bloccato.
Monitörü aşındırıcı olmayan bir yüzey üzerine yerleştirin (düğmelerin temas
etmemeleri için) ve desteğin üst kancalarını monitördeki yuvaya yerleştirin, daha
sonra desteği Şekil 1'de gösterilen ok yönünde monitöre doğru itin ve desteğin
kilitlendiğinden emin olun.
See User's Manual for complete instructions on how to remove
monitor stand.
Ausführliche Anweisungen zum Entfernen des Monitorfußes fi nden
Sie im Benutzerhandbuch.
Consulte el manual de usuario para instrucciones completas sobre
cómo extraer la base del monitor.
Consultez le Manuel de l'utilisateur pour obtenir des instructions
complètes sur le retrait du socle du moniteur.
Vedere il Manuale dell'utente per le istruzioni complete su come
rimuovere il supporto del monitor.
Monitör desteğinin nasıl çıkartılacağına ilişkin talimatlar için Kullanıcı
Kılavuzuna bakın.
Declaration of the Manufacturer
We hereby certify that the colour monitor MultiSync EX231W
(L230NW) is in compliance with
Council Directive 2006/95/EC: and marked with
– EN 60950-1
Council Directive 2004/108/EC:
– EN 55022
– EN 61000-3-2
NEC Display Solutions, Ltd.
– EN 61000-3-3
4-13-23, Shibaura,
– EN 55024
Minato-Ku
Council Directive 2009/125/EC: Tokyo 108-0023, Japan
EC No.1275/2008
– EN 62301:2005
• Allow adequate ventilation around the monitor so that
heat can properly dissipate.
Do not block ventilated openings or place the monitor
CAUTION
near a radiator or other heat sources. Do not put
anything on top of monitor.
• The power cable connector is the primary means of
detaching the system from the power supply. The
monitor should be installed close to a power outlet which
is easily accessible.
• Handle with care when transporting. Save packaging for
transporting.
• Carry the monitor holding the built-in handle and bottom
frames of the monitor.
• Do not carry holding only the stand.
Troubleshooting
No picture
• The signal cable should be completely connected to the display
card/computer.
• The display card should be completely seated in its slot.
• Front power Switch and computer power switch should be in the ON
position.
• Check to make sure that a supported mode has been selected on
the display card or system being used. (Please consult display card
or system manual to change graphics mode.)
• Check the monitor and your display card with respect to compatibility
and recommended settings.
• Check the signal cable connector for bent or pushed-in pins.
• Check the signal input.
Declaración del fabricante
Por la presente certifi camos que el monitor en color MultiSync
EX231W (L230NW) cumple la
Directiva 2006/96/CE:
y lleva la marca
– EN 60950-1
Directiva 2004/108/CE:
– EN 55022
– EN 61000-3-2
NEC Display Solutions, Ltd.
– EN 61000-3-3
4-13-23, Shibaura,
– EN 55024
Minato-Ku
Directiva 2009/125/CE:
Tokyo 108-0023, Japón
CE Nº1275/2008
– EN 62301:2005
• Coloque el monitor en un lugar debidamente ventilado
para permitir que el calor se disipe
sin problemas. No bloquee las aberturas ventiladas ni
PELIGRO
coloque el monitor cerca de un radiador u otras fuentes
de calor. No coloque nada sobre el monitor.
• El conector del cable de alimentación es el principal
modo de desconectar el sistema de la tensión de
alimentación. El monitor debería estar instalado cerca
de una caja de enchufe de fácil acceso.
• Trate con cuidado el monitor al transportarlo. Guarde el
embalaje. Podría necesitarlo para futuros transportes.
• Desplace el monitor con el asa incorporada y los
marcos inferiores del monitor.
• No lo transporte cogiendo sólo la base.
Solución de problemas
No hay imagen
• El cable de señal debería estar completamente conectado a la
tarjeta de visualización o al ordenador.
• La tarjeta de visualización debería estar completamente insertada
en la ranura correspondiente.
• El interruptor de encendido frontal del monitor y el del ordenador
deberían estar en la posición ON.
• Asegúrese de que se ha seleccionado un modo disponible en
la tarjeta de visualización o el sistema que se está utilizando.
(Consulte el manual de la tarjeta de visualización o del sistema para
modifi car el modo gráfi co.)
• Compruebe que el monitor y su tarjeta de visualización son
compatibles y su confi guración es la recomendada.
• Compruebe que el conector del cable de señal no está doblado ni
tiene ninguna clavija hundida.
• Compruebe la entrada de señal.
10/7/10 9:17:28 AM 10/7/10 9:17:28 AM
