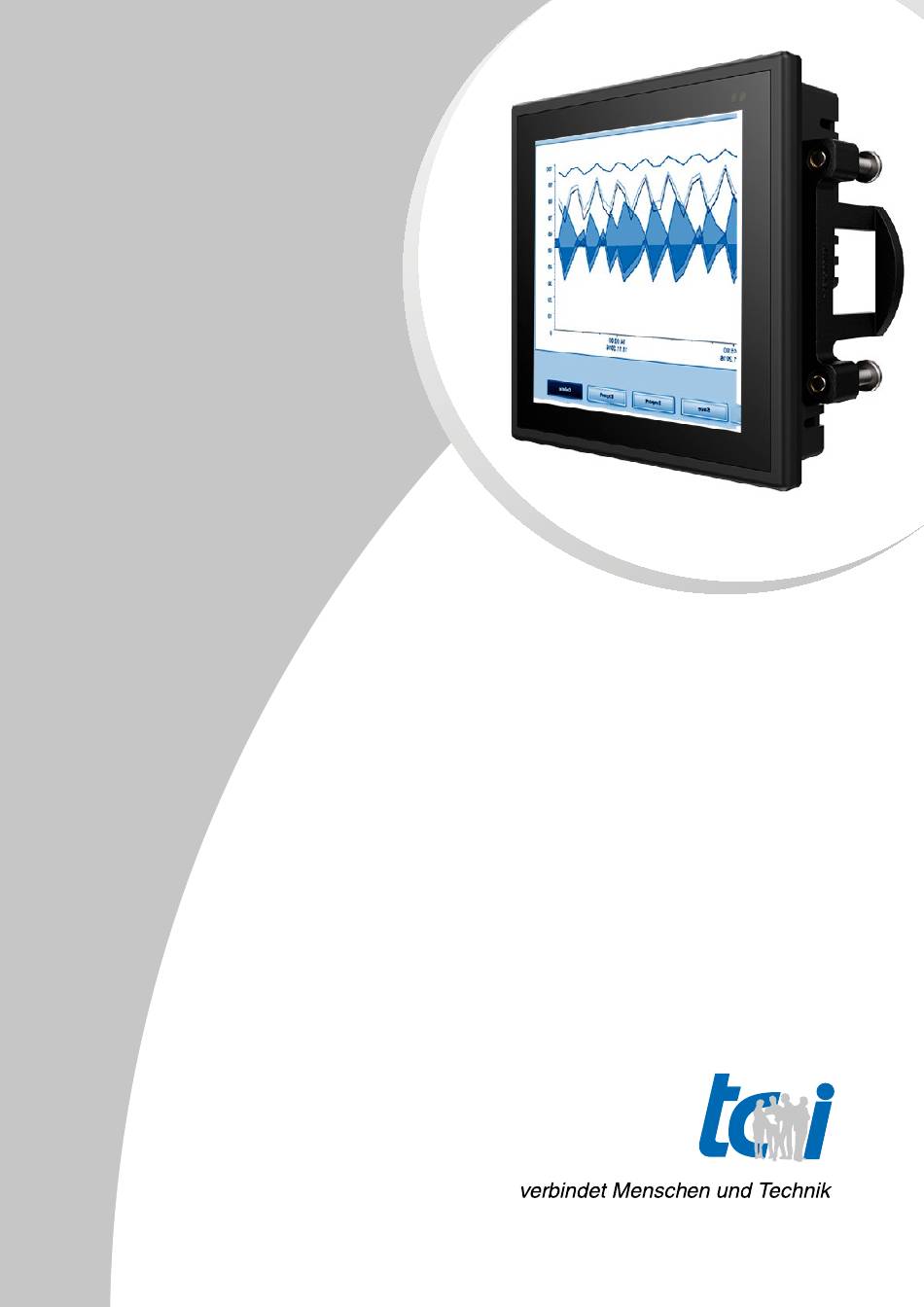

  • Page 1 Handbuch Manual E04A Version 1.0 Artikel-Nr. / Part-No. 17883...

  • Page 2: Table Of Contents

    3.3 INBETRIEBNAHME ALLGEMEIN 3.4 REINIGUNG UND PFLEGE 5. SUPPORT 5.1 SUPPORT 5.2 RÜCKSENDUNG 6. TECHNISCHE ZEICHNUNGEN Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 2 von 26...

  • Page 3: Haftung / Copyright

    We are not obliged in any way to update the information contained in this document to latest standards. All rights reserved Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Last Update May 2023 Seite 3 von 26...

  • Page 4: Sicherheitshinweise

    16) Bei diesem Gerät muss außerhalb der Einrichtung eine leicht zugängliche Trennvorrichtung vorhanden sein. Beispiele hierfür sind zweipolige Schalter oder Sicherungsautomaten. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 4 von 26...
  • Page 5 Verbrauchte Batterien gehören nicht in den Hausmüll! Bitte entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 5 von 26...

  • Page 6: Produktbeschreibung

    24 VDC oder PoE Mode A IEEE 802.3af Klasse 0 Schnittstellen LAN, microUSB, RS-485 Schutzklasse IP52 frontseitig, IP20 rückseitig Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 6 von 26...

  • Page 7: Montage, Anschlüsse Und Stromversorgung

    Legen Sie nach dem Auspacken das Gerät mit der Front auf eine weiche Unterlage. Damit schützen Sie das System vor Beschädigung! 1. Ausschnitt erstellen Wandausschnitt/ cutout Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 7 von 26...
  • Page 8 Ebenso darf bei der Montage das maximales Drehmoment von 0,5 Nm nicht überschritten werden. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 8 von 26...
  • Page 9 GND RS485 24V DC Achten Sie beim Anschluss der Spannungsversorgung auf die richtige Polung! Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 9 von 26...

  • Page 10: Inbetriebnahme Allgemein

    Klick Schaltfl äche unteren rechten Ecke gelangen Einstellungsmenü WebWizards, Konfi guration Systems vornehmen können. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 10 von 26...

  • Page 11: Reinigung Und Pflege

    Reinigung der Touchoberfläche, dass Sie gemäß Kapitel 3.1 nur entsprechende Reinigungsmittel einsetzen und die Arbeiten gemäß Schutzklasse durchführen. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 11 von 26...

  • Page 12: Support

    Reparaturschein fi nden Sie unter www.tci.de/support. Bitte beachten Sie unsere Allgemeine Verkaufsbedingungen, die sie unter www.tci.de/avb fi nden. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 12 von 26...

  • Page 13: Technische Zeichnungen

    Wandausschnitt/ cutout E04A.r2 Rev.1.0 / 09.11.2021 Alle Abmessungen in mm/ all dimensions in mm Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 13 von 26...
  • Page 14 3.3 START UP 3.4 CLEANING AND CARE 5. SUPPORT 5.1 SUPPORT 5.2 DISPATCH 6. TECHICAL DRAWINGS Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 14 of 26...

  • Page 15: Liability / Copyright

    We are not obliged in any way to update the information contained in this document to latest standards. All rights reserved Last Update May 2023 Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 15 of 26...

  • Page 16: Safety Instructions

    16) An easily accessible disconnector must exist outside of the equipment for this device. Examples of disconnectors are two-pole switches or circuit breakers. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 16 of 26...
  • Page 17 Used batteries must not be discarded in household waste. Please dispose of them at your local collection point for batteries! Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 17 of 26...

  • Page 18: Product Description

    24 VDC or PoE Mode A IEEE 802.3af class 0 Interfaces LAN, microUSB, RS-485 Protection IP52 front, IP20 rear side Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 18 of 26...

  • Page 19: Mounting, Connections And Powersupply

    After unpacking the unit place it with the surface on a soft pad. Therefore you can protect the chassis against damaging! 1. Make cutout Wandausschnitt/ cutout Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 19 of 26...
  • Page 20 This system can be used up to a panel thickness of 3.0 mm can be installed. The maximum torque of 0.5 Nm must also not be exceeded during assembly. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 20 of 26...
  • Page 21 GND RS485 24V DC Pay attention to the correct polarity when connecting the power supply! Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 21 of 26...

  • Page 22: Start Up

    3. Another click on the button in the lower right corner takes you in the WebWizard settings menu, which will confi gure the system. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 22 of 26...

  • Page 23: Cleaning And Care

    Chapter 3.1 and carry out the work in accordance with the protection class. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 23 of 26...

  • Page 24: Support

    Please note our general terms and conditions of sale, which you can fi nd at www.tci.de/en/conditionsofsale/. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 24 of 26...

  • Page 25: Techical Drawings

    Wandausschnitt/ cutout E04A.r2 Rev.1.0 / 09.11.2021 Alle Abmessungen in mm/ all dimensions in mm Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 25 of 26...
