Fig. G

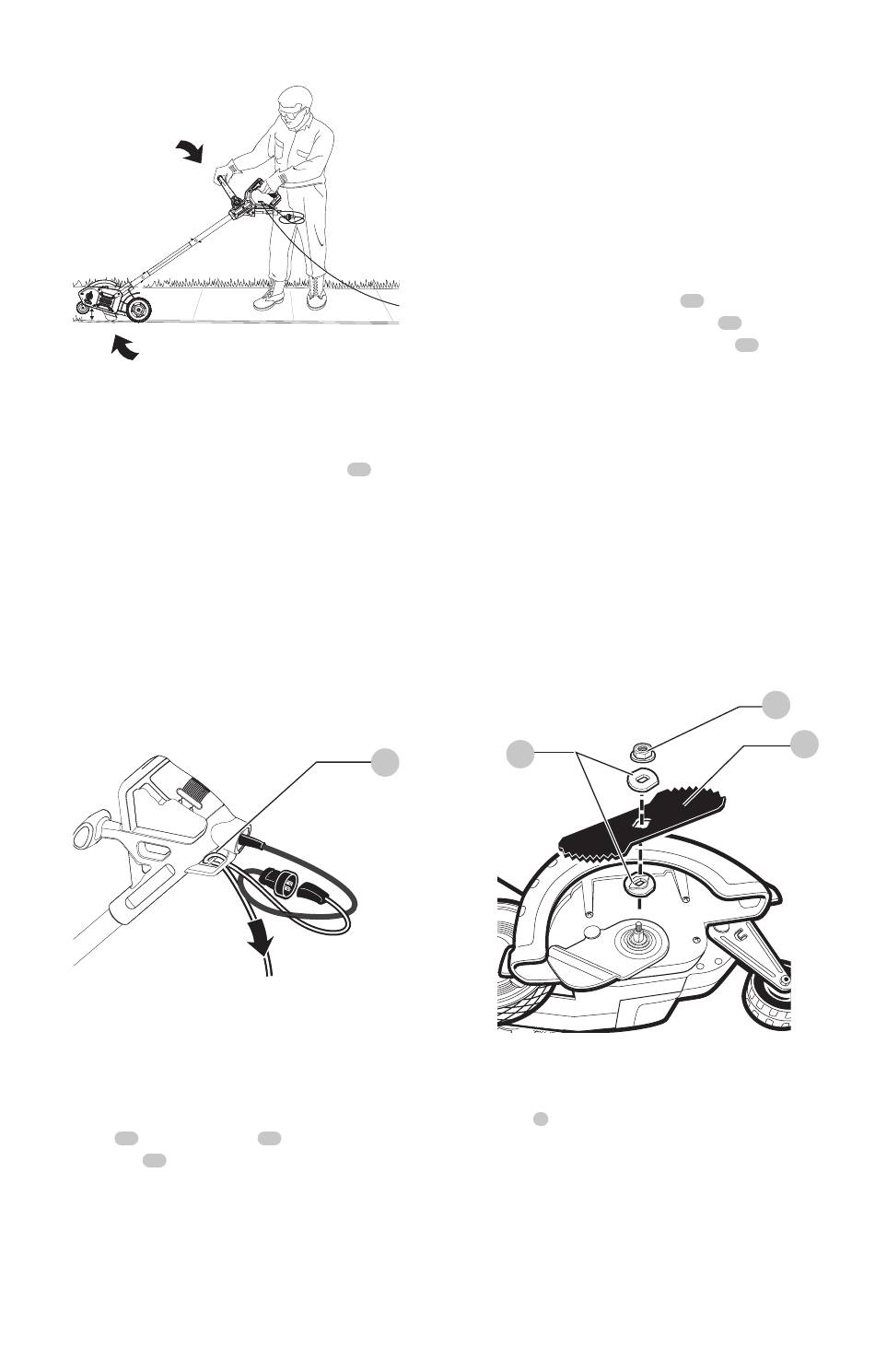

Instalación de la Extensión en la
Orilladora (Fig. H)
El mango del interruptor cuenta con un retén
el cable de extensión integrado para reducir la tensión
en el cable de alimentación. Para utilizar este dispositivo,
simplemente doble el cable de extensión como se muestra,
aproximadamente 30 cm (1') del extremo, e insértelo en
el extremo del mango. Enganche el rizo formado al doblar
el cable en la lengüeta. Tire suavemente del cable para
asegurarse de que esté retenido con firmeza en el mango.
Conserve siempre el cable de extensión alejado del
operador, la unidad y cualquier obstáculo. No exponga el
cable a calor, agua o bordes afilados.
Fig. H
Cuchilla (Fig. I)

PELIGRO:
¡Espere a que la cuchilla se detenga por completo!
La cuchilla , dos separadores
13
roldana cónica deben instalarse ensu orilladora en
15
el orden que se muestra. Por favor revise que la cuchilla
se monte apropiadamente antes de usar su orilladora.
La cuchilla coupe-bordure viene con dos indcadores de
desgaste para ayudarle a saber cuando reemplazarla.
Cuando la cuchilla se desgaste hasta el pequeño orificio
que se encuentra en cada extremo, le proporcionará una
profundidad de corte de 6 mm (1/4") y deberá reemplazarla.
11 para
11
¡DESCONECTE LA HERRAMIENTA!
y una tuerca con
14
nOTA: Para aumentar la duración de la cuchilla, conserve
la profundidad de corte inicial al mínimo y auméntela al
desgastarse la cuchilla.

Reemplazo de la cuchilla


PELIGRO:
¡Espere a que la cuchilla se detenga por completo.

ATENCIÓN:
momentáneamente después de liberar el interruptor.
1. Afloje la tuerca hexagonal de
llave de 1". en el separador exterior
madera de 5 x 10 cm entre la cuchilla
caso necesario para evitar que gire.
2. Coloque el separador interior en la flecha– los "planos"
del orificio del separador deben
empatarse con los "planos" de la flecha.
3. Sujete el separador en su sitio, coloque la cuchilla en la
flecha, como se ilustra. (Fig. I)
4. Sujete la cuchilla contra el separador e instale el
separador externo, de nuevo alineando los planos del
separador con los de la flecha.
5. Instale la tuerca y la roldana cónica y apriete con
una llave.
nOTA: Reemplace la tuerca hexagonal y la roldana
cónica únicamente con repuestos idénticos, consulte la
información de servicio.
Hex nut with conical washer
Écrou Hexagonal muni d'une rondelle conique
Tuerca hexagonal con roldana conica
Fig. I
14
Interruptor
Para ENCENDER la herramienta oprima el gatillo
interruptor 7 . El gatillo está diseñado para que sea muy
fácil sujetarlo en posición de encendido. Para APAGAR la
herramienta, suelte el gatillo.
nOTA: Su orilladora es un aparato mayor y no debe
operarse simultáneamente con otros aparatos mayores en el
mismo circuito doméstico.
EsPAñOl
Desconecte la herramienta.
La cuchilla gira
15 9/16". Utilice una
14 o un bloque de
13 y la guarda en
15
13
