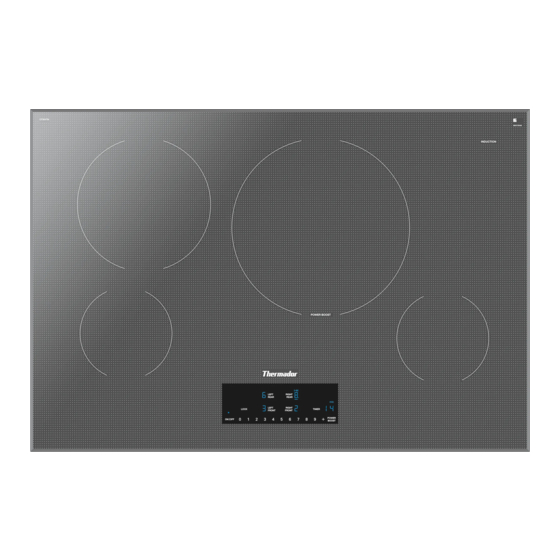

Thermador Masterpiece CIT367XG Installation Manual
Hide thumbs
Also See for Masterpiece CIT367XG:
- Installation manual (9 pages) ,
- Use and care manual (84 pages)
Subscribe to Our Youtube Channel
Related Manuals for Thermador Masterpiece CIT367XG
Summary of Contents for Thermador Masterpiece CIT367XG
- Page 1 Installation G U I D E Masterpiece ® Series Induction Cooktop CIT304TB CIT304TM CIT365TB CIT367XG CIT367XGS CIT367XM CIT367XMS T H E R M A D O R . C O M...
-
Page 3: Table Of Contents
Electrical requirements ........... 8 Connect Electrical Supply ..........9 Check the Installation ............. 9 Customer Service ............. 10 THERMADOR® Support ........... 10 Service ................10 Parts and Accessories ........... 10 Safety Definitions S a f e t y D e f i n i t i o n s... -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS IMPORTANT: The appliance must be installed by a If required by the National Electrical Code (or Canadian I N S T R U C T I O N S R E A D A N D S A V E T H E S E... -
Page 5: Before You Begin
Before you begin B e f o r e y o u b e g i n Cabinet Requirements Tools and parts needed The distance from the top of the cooktop to the bottom of Phillips Head Screwdriver cabinets above must be a minimum of A=30" (762 mm). Pencil This distance can be reduced to A=24"... -
Page 6: Prepare Installation Space
Prepare Installation Space P r e p a r e I n s t a l l a t i o n S p a c e Create the cut-out in the countertop according to the Cutout dimensions for 36" cooktops installation diagram. -
Page 7: Ventilation
Ventilation If the minimum clearance of inch (20 mm) is not provided at the rear of the cabinet, you must create an To assure that the appliance works correctly, the cooktop opening on the underside. MUST be sufficiently ventilated. Since the ventilation in the lower section of the appliance requires a sufficient supply of fresh air, the cabinet must be designed accordingly. -
Page 8: Secure The Cooktop To Countertop
The heat shield will be able to rotate freely, as shown in the illustration. The appliance must be secured from below using the hold-down brackets provided, so it does not slip. Secure the cooktop to countertop Note: Protect delicate countertops by placing a wooden disk underneath. -
Page 9: Connect Electrical Supply
Connect Electrical Supply Check the Installation CAUTION CAUTION Before installing, turn off power supply at the service Before you plug in an electrical cord or turn on panel. Lock service panel to prevent power from power supply, make sure all controls are in the OFF being turned on accidentally. -
Page 10: Customer Service
Parts and Accessories Parts, filters, descalers, stainless steel cleaners and more We realize that you have made a considerable can be purchased in the THERMADOR® eShop or by investment in your kitchen. We are dedicated to phone. supporting you and your appliance so that you have many years of creative cooking. -
Page 11: Définitions De Sécurité
M A T I È R E S Définitions de sécurité ........11 Soutien THERMADOR® ........... 19 Table des matièresN o t i c e d e m o n t a g e CONSIGNES DE SÉCURITÉ IMPORTANTES ....12 Dépannage .............. -
Page 12: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Sécurité électrique IMPORTANT : L'électroménager doit être installé par un I M P O R T A N T E S L I R E C O N S E R V E R C E S I N S T R U C T I O N S C O N S I G N E S... -
Page 13: Avertissement Issu De La Proposition 65
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS La pose d'un appareil de réfrigération, d'un lave- vaisselle, d'un four non ventilé ou d'un lave-linge sous la table de cuisson n'est pas autorisée. Remarque : Nous recommandons vivement l’installation d’un système de ventilation avec cet appareil ménager. Avertissement issu de la proposition 65 : Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant... -
Page 14: Avant De Commencer
Avant de commencer A v a n t d e c o m m e n c e r Exigences pour les placards Outils et pièces nécessaires La distance du haut de la table de cuisson au bas des Tournevis à tête Philips armoires au-dessus doit être au minimum de A=30 po Crayon (762 mm). -
Page 15: Préparation Des Meubles
Préparation des meubles P r é p a r a t i o n d e s m e u b l e s Réaliser la découpe pour l’appareil dans le plan de Dimensions de la découpe pour tables de travail, selon le schéma de pose. -
Page 16: Dimensions De La Découpe Pour Tables De Cuisson De 36 Po
Dimensions de la découpe pour tables de Une ouverture sur le dessus de l'armoire. vers l’arrière. cuisson de 36 po Modèles: CIT365TB, CIT367XG, CIT367XGS, CIT367XM, CIT367XMS Si le dégagement minimal de 20 mm ( po) n’est pas présent à l’arrière de l’armoire, vous devez pratiquer une ouverture sur le dessous. -
Page 17: Procédure D'installation
Procédure d'installation P r o c é d u r e d ’ i n s t a l l a t i o n Fixer la plaque au plan de travail ATTENTION Bords coupants. Mettre des gants de protection ATTENTION pendant l’installation de la table de cuisson. -
Page 18: Installation Électrique
Installation électrique Critères électriques ATTENTION Ces caractéristiques techniques figurent sur la plaque pour réduire le risque d’électrocution et d’incendie, d’identification au bas de l’appareil ménager. Le boîtier n’utilisez pas de câble d’alimentation électrique de dérivation soit être placé à ~900 mm max. du flexible. -
Page 19: Vérification De L'installation
Nous sommes conscients que vous avez investi des des produits nettoyants pour l'acier inoxydable et autres, sommes considérables dans votre cuisine. Nous nous rendez-vous sur la boutique en ligne THERMADOR® ou engageons à vous offrir, ainsi qu'à votre appareil, un communiquez avec nous par téléphone. -
Page 20: Definiciones De Seguridad
Requisitos eléctricos ............. 27 Conexión de la alimentación eléctrica ......27 Pruebe la instalación ............. 28 Servicio de Atención al Cliente ......... 28 Soporte técnico de THERMADOR® ......28 Servicio técnico ............. 28 Piezas y accesorios ............28 Definiciones de seguridad D e f i n i c i o n e s d e s e g u r i d a d AVISO: Esto indica que pueden producirse daños en el... -
Page 21: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES IMPORTANTE: el montaje del electrodoméstico debe Seguridad eléctrica I N S T R U C C I O N E S S E G U R I D A D I M P O R T A N T E S L E A C O N S E R V E E S T A S I N S T R U C C I O N E S... -
Page 22: Advertencia En Virtud De La Proposición 65
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES Debajo de la placa de cocción no se pueden montar neveras, lavavajillas, hornos si ventilación ni lavadoras. Nota: Recomendamos categóricamente la instalación de un sistema de ventilación con este electrodoméstico. Advertencia en virtud de la Proposición 65: Este producto puede contener un químico que el Estado de California reconoce como potencialmente... -
Page 23: Antes De Empezar
Antes de empezar A n t e s d e e m p e z a r Requisitos de gabinetes Herramientas y piezas necesarias La distancia desde la parte superior de la placa hasta la Destornadillor con cabeza Philips parte inferior de los gabinetes que se encuentran arriba Lápiz debe ser, como mínimo, de A = 30 in (762 mm). -
Page 24: Preparación De Los Muebles De Montaje
Preparación de los muebles de montaje P r e p a r a c i ó n d e l o s m u e b l e s d e m o n t a j e Realice el recorte para el aparato en la encimera según Dimensiones del hueco para placas el croquis de montaje. -
Page 25: Dimensiones Del Hueco Para Placas De 36 In
Dimensiones del hueco para placas Una abertura en la parte superior a la parte trasera del gabinete. de 36 in Modelos: CIT365TB, CIT367XG, CIT367XGS, CIT367XM, CIT367XMS Si no se proporciona un espacio mínimo de pulgadas (20 mm) en la parte trasera del gabinete, entonces se deberá... -
Page 26: Procedimiento De Instalación
Procedimiento de instalación P r o c e d i m i e n t o d e i n s t a l a c i ó n Asegure la placa a la superficie de trabajo ATENCION Bordes afilados. Use guantes de protección al ATENCION instalar la placa. -
Page 27: Instalación Eléctrica
Instalación eléctrica Requisitos eléctricos ATENCION Puede encontrar la placa de identificación con las Para reducir el riesgo de descarga eléctrica e especificaciones eléctricas en la parte inferior del incendio, no use un cable de alimentación eléctrica electrodoméstico. La caja de conexiones debe estar flexible. -
Page 28: Pruebe La Instalación
Sabemos que usted ha realizado una inversión sarro, limpiadores para acero inoxidable y más artículos considerable en su cocina. Nos dedicamos a brindar en la tienda electrónica de THERMADOR® o por apoyo técnico para usted y su electrodoméstico de teléfono. - Page 32 1 9 0 1 M A I N S T R E E T , S U I T E 6 0 0 I R V I N E , C A 9 2 6 1 4 / / 1 - 8 0 0 - 7 3 5 - 4 3 2 8 / / W W W . T H E R M A D O R . C O M ©...
