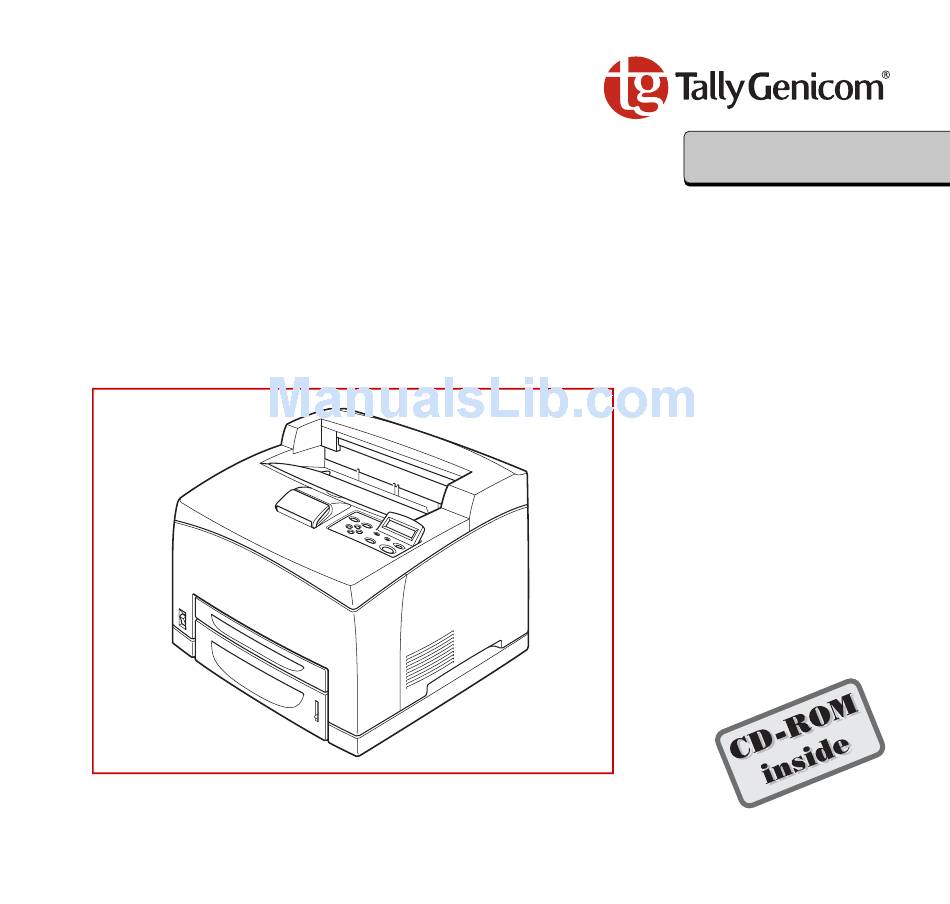

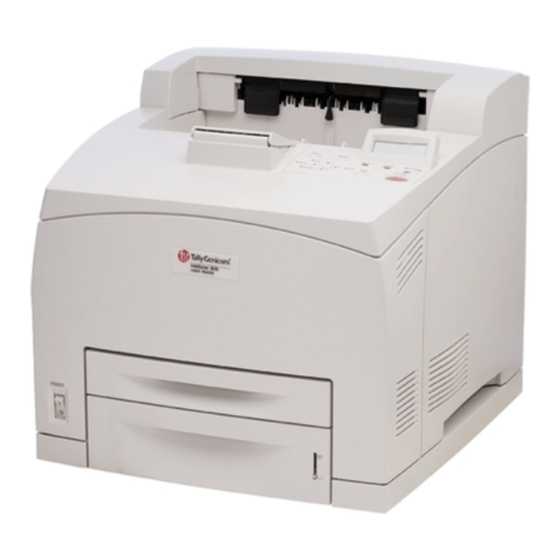

Quick Start Guide
Kurzanleitung
Guide de démarrage rapide
Guida di avvio rapida
Guía de instalación
Laser Printer

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Intelliprint 9035 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TallyGenicom Intelliprint 9035

Summary of Contents for TallyGenicom Intelliprint 9035

  • Page 1 Intelliprint 9035 Quick Start Guide Kurzanleitung Guide de démarrage rapide Guida di avvio rapida Guía de instalación Laser Printer...
  • Page 2 Washington DC 20402 Stock No. 004.000.00345.4. WARNING: To comply with FCC regulations on electromagnetic inter- ference for a class B computing device, the printer cable must be shiel- ded. To assure compliance with FCC regulations for a computing device, use a shielded interface cable with a metal shell connector. The use of cables not properly shielded may result in violating FCC regulations.

  • Page 3: Table Of Contents

    Checking Your Package......... 6 Preparing a Location for the Printer ....... . 7 Dimensions .
  • Page 4 Chapter 3 Installing Printer Drivers........23 Driver Installation .

  • Page 5: Chapter 1 Introduction

    About this manual This quick start guide is intended to provide guidance for the proper installation of your printer. If you require more information to install your printer, consult the User Guide located on the CD-ROM. For further help, please contact your dealer or responsible representative (see addresses at the rear cover page of this manual).

  • Page 6: General Safety Guidelines

    To lift the printer, have two individuals facing each other from the front and the rear of the printer grasp the recessed areas on each side of the printer. Do not lift the printer by grasping any area other than these recessed areas.

  • Page 7: Printer Components

    Load paper here. Load paper here. Switches the power of the printer on and off. Pushing the switch to the <I> side switches it on and pushing it to the <O> side switches it off. Raise this when printing on paper larger than A4 size.
  • Page 8 USB port Ethernet 10/100 port Parallel port Description Releases heat to prevent the interior of the printer from heating up. Connect the optional duplex module here. Connect the power cord here. Connect the USB cable here. Connect the Ethernet cable here.
  • Page 9 Open this when replacing the Toner Cartridge and removing jammed paper. Fuser unit Fixes the toner on the paper. Do not touch this when using the printer as it is hot. Transfer roll cartridge Transfers the toner image on the surface of the photosensitive drum to the paper.

  • Page 10: Checking Your Package

    Chapter 2 Setting Up Your Printer Checking Your Package Before installing the printer, check that all the items are contained in the package. Should any components be missing or damaged, contact your dealer. Paper tray (A4/150 sheets), paper tray (A4/550 sheets)

  • Page 11: Preparing A Location For The Printer

    If the temperature changes drastically from a cold environment to a warm environment, condensation may develop inside the printer and cause print problems. Therefore, be sure to let the printer rest for some time to adjust to the new temperature.

  • Page 12: Space Requirements

    Be sure to leave ample space between the ventilation openings on the printer and the nearest wall or other surface, otherwise overheating may occur leading to a fire hazard. For easy operation, maintenance and replacing of consumables, you should also leave the clearances shown below around the printer.

  • Page 13: Installation Procedure

    Quick Start Guide Chapter 2 Setting Up Your Printer Installation procedure Removing When the printer is first taken out of the packaging box, the covers of the printer the Tape are taped as shown in the diagram. Remove the tapes. Installing...

  • Page 14: Installing The Toner Cartridge

    Chapter 2 Setting Up Your Printer Installing the When installing the Toner Cartridge, take note of the following points: Toner Cartridge Never throw an Toner Cartridge into an open flame. It can cause an explosion and you can get STOP burned.
  • Page 15 When pulling out the seal, pull it out horizontally. The tape might break if it is pulled out diagonally. After the seal has been pulled out, do not shake or bump the Toner Cartridge. Chapter 2 Setting Up Your Printer 2 Take the Toner Cartridge out of the box and shake it 7 to 8 times as shown in the diagram.
  • Page 16 Chapter 2 Setting Up Your Printer Quick Start Guide Do not touch any parts inside the printer. Ensure that the Toner Cartridge is firmly set. 5 Close the top cover securely.

  • Page 17: Loading Paper

    Loading Paper See the User Guide on CD-ROM for details on the type and size of paper that can be loaded in the paper tray. Chapter 2 Setting Up Your Printer 1 Place the paper tray on a flat sur- face.
  • Page 18 Chapter 2 Setting Up Your Printer Do not load paper exceeding the maximum fill line or the maximum capacity allowed. Align the right width guide with the paper width correctly. If the right width guide is not in place, the paper will not be properly fed and may cause a paper jam.
  • Page 19 Quick Start Guide Chapter 2 Setting Up Your Printer 7 Close the lid of the paper tray. 8 The lid of the tray must be firmly closed. If not, the paper might be misaligned.

  • Page 20: Connecting The Power Cord

    Chapter 2 Setting Up Your Printer Connecting the Power Cord Turning the Printer On Quick Start Guide 1 Connect the power cord to the power cord connector at the back of the printer. 2 Make sure that the power switch has been firmly pushed to the <O>...
  • Page 21 While turned on, the printer will go into the standby state if it remains idle for a period of time. When you have finished using the printer for the day or you do not intend to use it for a long period of time, switch off the power.

  • Page 22: Printing A Configuration Summary

    Chapter 2 Setting Up Your Printer Printing a Your printer can print a configuration summary that lists the currently selected Configuration status of menu options, media selections in trays, options installed and other Summary relevant information about your printer. To print a Configuration Summary,...

  • Page 23: Example Of A Configuration Summary

    Quick Start Guide Chapter 2 Setting Up Your Printer Example of a Configuration Summary...

  • Page 24: Setting An Ip Address Manually

    Chapter 2 Setting Up Your Printer Setting an IP address manually If you require to set an IP address manually into the printer, as opposed to letting the printer receive one from a DHCP source, then you have to ensure that DHCP is switched off.
  • Page 25 11 The control Panel shows again “IP Address”. 12 Press NEXT and “Subnet Mask” is shown on the display. 13 Repeat steps 7 – 10. Chapter 2 Setting Up Your Printer Menu Interface Menu Interface Menu Network 1 Setup Network 1 Setup...
  • Page 26 Chapter 2 Setting Up Your Printer 14 The control Panel shows again “Subnet Mask”. 15 Press NEXT and “Default Gateway” is shown on the display. 16 Repeat steps 7 – 10. 17 The control Panel shows again “Default Gateway”. 18 Press START/STOP button to finish.

  • Page 27: Chapter 3 Installing Printer Drivers

    Quick Start Guide Chapter 3 Installing Printer Drivers Chapter 3 Installing Printer Drivers Driver Installation 1 Load the cd into the drive. 2 After it loads select I Accept to the opening screen as shown.
  • Page 28 Chapter 3 Installing Printer Drivers Quick Start Guide 3 Read carefully the instruction about the USB connection. Click Menu 4 Click Printer Drivers 5 Select your operating system and follow the instructions on the screen.

  • Page 29: Tgnet Admin Administration Program

    Quick Start Guide Chapter 3 Installing Printer Drivers TGNet Admin administration program The printer is supported by the TGNet Admin administration program, available from our web site. Network discovery, administration, remote monitoring and remote panel management options are available to the administrator.
  • Page 30 Quick Start Guide The TGNet Admin program includes a virtual control panel function that allows the user to remotely manage the printer. The virtual control panel functions allow the administrator to remotely control many printers without having to go to each printer to modify the printer settings.

  • Page 31: Chapter 4 Specifications

    Quick Start Guide Machine type Printing system Printing speed Warm-up time Resolution Paper size Paper type Standard paper tray Optional paper tray Output tray capacity Operating noise Power Maximum power consumption 995 W or less during operation, Dimensions Weight Chapter 4 Specifications Chapter 4 Specifications Desktop...

  • Page 32: Chapter 5 Options And Supplies

    Chapter 5 Options and supplies Contact your dealer to order printing options/supplies, or you can purchase options/supplies directly from the manufacturer (see addresses at the rear cover page of this manual). The table below list available printer options and order numbers. Option/Supply Process Unit Toner Cartridge (17 K) Tray Module 550 Sheet (max.
  • Page 33 Kurzanleitung Kapitel 1 Enführung ..........1 Zu diesem Handbuch .
  • Page 34 Inhaltsverzeichnis Kapitel 3 Druckertreiber installieren....... . . 24 Treiber installieren ..........24 Verwaltungsprogramm TGNet Admin .
  • Page 35 Kurzanleitung Kapitel 1 Enführung Kapitel 1 Enführung Zu diesem Handbuch Diese Kurzanleitung enthält Informationen zur korrekten Installation Ihres Druckers. Wenn Sie genauere Informationen zur Installation Ihres Druckers benötigen, schlagen Sie im Benutzerhandbuch auf der CD-ROM nach. Weitere Unterstützung bietet Ihnen Ihr Händler oder die zuständige Vertretung (siehe die Adressen auf der Rückseite dieses Handbuchs).
  • Page 36 Kapitel 1 Enführung Allgemeine Sicherheitsrichtlinien Lesen sie die folgenden Anweisungen genau durch, bevor Sie den Drucker in Betrieb nehmen. Befolgen Sie die Bedienungshinweise in dieser Anleitung. Beachten Sie die Warnhinweise auf dem Drucker und in dieser Anleitung. Nichtbeachtung kann zu Schäden am Drucker oder sogar zu Verletzungen führen.
  • Page 37 Kurzanleitung Kapitel 1 Enführung Handhabung Das Gewicht des Druckers ohne Papierschacht, Tonerkartusche und Papier des Druckers beträgt ca. 21 kg (46 lbs). Versuchen Sie deshalb niemals den Drucker alleine anzuheben. Um den Drucker anzuheben, müssen sich zwei Personen an der Vorder- und Rückseite gegenüberstehen und in die Aussparungen seitlich am Drucker grei- fen.
  • Page 38 Kapitel 1 Enführung Druckerkomponenten Name Ausgabefach Bedienfeld Ventilationsöffnungen Paperstandanzeiger Papierschacht (A4/150 Blatt) Papierschacht (A4/550 Blatt) Netzschalter Papieranschlag Beschreibung Ausdrucke werden mit der bedruckten Seite nach unten ausgegeben. Besteht aus Bedienungstasten, Anzeigen und dem Display. Leitet Hitze ab, um eine Überhitzung des Druckerinneren zu verhindern. Zeigt das verbleibende Papier an.
  • Page 39 Kurzanleitung Name Beschreibung Ventilationsöffnungen Leitet Hitze ab, um eine Überhitzung des Druckerinneren zu verhindern. Anschlußbuchse der Schließen Sie die optionale Duplexeinheit hier an. Duplexeinheit Netzkabelanschlußbuchse Schließen Sie das Netzkabel hier an. USB-Schnittstelle Schließen Sie das USB-Schnittstellenkabel hier an. Ethernet 10/100-Schnittstelle Schließen Sie das Ethernet-Schnittstellenkabel hier an. Parallele Schnittstelle Schließen Sie das parallele Schnittstellenkabel hier an.
  • Page 40 Kapitel 1 Enführung Name Papieranschlag Tonerkartusche Obere Abdeckung Fixiereinheit Transferwalzenkartusche Beschreibung Heben Sie dieses Teil an, wenn auf Papier gedruckt wird, das das Format A4 über- schreitet. Enthält den Toner und die photoempflindliche Trommel. Öffnen Sie diese Abdeckung, um Tonerkartuschen auszutauschen und gestautes Papier zu entfernen.
  • Page 41 Kurzanleitung Lieferumfang überprüfen Stellen Sie vor der Installation des Druckers sicher, dass alle benötigten Bestandteile in der Verpackung sind. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Papierschacht (A4/150 Blatt), Papierschacht (A4/550 Blatt) Drucker einrichten Drucker Kapitel 2 Drucker einrichten Kapitel 2...
  • Page 42 Kapitel 2 Drucker einrichten Druckerstandort vorbereiten Abmessungen Druckerhöhe: 404 mm (15,9 Zoll) Druckerbreite (linke Seite bis rechte Seite): 422 mm (16,6 Zoll) Druckertiefe (Vorderseite bis Rückseite): 465 mm (18,3 Zoll) Sicherheits- Es wird empfohlen, die folgenden Hinweise vor dem Auspacken des Druckers zu maßnahmen lesen, um einen geeigneten Aufstellungsort für Ihren neuen Laserdrucker zu bei der...
  • Page 43 Kurzanleitung Blockieren Sie niemals die Ventilationsöffnungen, da sich sonst die Temperatur im Inneren erhöht und Feuergefahr verursacht. Stellen Sie den Drucker nicht in der Nähe von Alkohol, Benzin oder anderen flüchtigen und brennbaren Stoffen auf, da sonst Feuergefahr entstehen kann. Platzbedarf Um den ordnungsgemäßen Betrieb sowie die Wartung den Austausch von Verbrauchsmaterialien zu gewährleisten ist ein bestimmter Freiraum um den...
  • Page 44 Kapitel 2 Drucker einrichten Installation Klebeband Wenn der Drucker zum ersten Mal aus der Verpackung genommen wird, sind die entfernen Abdeckungen mit Klebeband gesichert, wie in der Abbildung gezeigt. Entfernen Sie das Klebeband. Optionen Informationen über die Installation von gegebenenfalls erworbenem optionalem installieren Zubehör finden Sie im Benutzerhandbuch auf der CD-ROM.
  • Page 45 Kurzanleitung Tonerkartusche Achten Sie bei der Installation der Tonerkartusche auf die folgenden Punkte: installieren Werfen Sie eine Tonerkartusche niemals in eine offene Flamme, da dies zu einer Explosion STOP führen kann und Sie Verbrennungen erleiden können. Setzen Sie die Kartusche keinem direkten Sonnenlicht oder starkem Licht aus. Nehmen Sie die Installation der Tonerkartusche an einem Ort vor, der keinem starken Licht ausgesetzt ist und versuchen sie den Installationsvorgang inner- halb von 5 Minuten abzuschließen.
  • Page 46 Kapitel 2 Drucker einrichten Ziehen Sie das Versiegelungsband in horizontaler Richtung heraus. Das Band kann abreißen, wenn es in diagonaler Richtung herausgezogen wird. Nach dem Herausziehen des Bandes die Tonerkartusche nicht schütteln oder stoßen. Kurzanleitung 2 Nehmen Sie die Tonerkartusche aus der Verpackung und schüt- tels Sie diese 7 bis 8 Mal wie in der Abbildung dargestellt.
  • Page 47 Kurzanleitung Kapitel 2 Drucker einrichten Berühren Sie keine Teile im Druckerinneren. Vergewissern Sie sich, daß die Toner- kartusche fest eingesetzt ist. 5 Schließen Sie die obere Abdeckung ordnungsgemäß.
  • Page 48 Kapitel 2 Drucker einrichten Papier einlegen Einzelheiten über Papiertypen und -formate, die in den Papierschacht eingelegt werden können, finden Sie im Benutzerhandbuch auf der CD-ROM. Kurzanleitung 1 Legen Sie den Papierschacht auf eine ebene Oberfläche. 2 Entfernen Sie den Deckel des Schachts.
  • Page 49 Kurzanleitung Kapitel 2 Drucker einrichten 4 Drücken Sie die Papierlängenfüh- rung zusammen und schieben Sie diese auf die Position des gewünschten Papierformats. 5 Drücken Sie die rechte Seitenfüh- rung zusammen und schieben Sie diese auf die Position des gewünschten Papierformats. 6 Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein.
  • Page 50 Kapitel 2 Drucker einrichten Stellen Sie sicher, daß das eingelegte Papier die Linie, die den maximalen Füllstand an- zeigt, bzw. die zulässige Schachtkapazität nicht übersteigt. Stellen Sie die rechte Seitenführung korrekt auf das Papierformat ein. Ist die Führung nicht richtig eingestellt, wird das Papier nicht richtig eingezogen, was einen Papierstau verursachen kann.
  • Page 51 Kurzanleitung Netzkabel anschließen Drucker einschalten Kapitel 2 Drucker einrichten 1 Verbinden Sie das Netzkabel mit der Netzkabelanschlußbuchse auf der Rückseite des Druckers. 2 Stellen Sie sicher, daß der Netz- schalter sich in der Stellung <O> befindet und stecken Sie den Stecker am anderen Ende des Netzkabels in eine Steckdose mit der korrekten Nennspannung.
  • Page 52 Kapitel 2 Drucker einrichten Nach dem ersten Einschalten läuft der Druckermotor für 2 bis 3 Minuten. In der ersten Zeile der LCD-Anzeige erscheint: … gefolgt von Sternchen, die sich entlang der ersten Zeile aufbauen: Nach einem LED-Selbsttest bauen sich Stern- chen entlang beider Zeile der Anzeige auf, ein akustisches Signal ertönt …...
  • Page 53 Kurzanleitung Konfigurations- Der Drucker kann eine Konfigurationsübersicht ausdrucken, in der der übersicht gegenwärtig gewählte Status der Menüoptionen, Papiereinstellungen, installierter drucken Druckeroptionen und weitere wichtige Informationen über den Drucker zusammengefaßt sind. Drücken Sie entweder einmal die Taste INFO, wenn die Start/Stop-LED leuchtet, um eine Konfigurationsübersicht zu drucken, oder gehen Sie wie folgt vor.
  • Page 54 Kapitel 2 Drucker einrichten Kurzanleitung Beispiel für eine Konfigurations- übersicht...
  • Page 55 Kurzanleitung Eine IP-Adresse manuell einstellen Wenn Sie eine IP-Adresse nicht über den Empfang von einer DHCP-Quelle, sondern manuell in den Drucker eingeben wollen, stellen Sie vor dem Einstellen der IP-Adresse bitte sicher, daß DHCP (Protokoll, das IP-Adressen automatisch zuordnet) ausgeschaltet ist. Gehen Sie wie im folgenden beschrieben vor, um DHCP auszuschalten.
  • Page 56 Kapitel 2 Drucker einrichten Gehen Sie wie folgt vor, um das Interface-Menü aufzurufen und die IP-Adresse einzugeben sowie andere damit in Zusammenhang stehende Einstellungen vorzunehmen. 1 Drücken Sie auf dem Bedienfeld die MENU-Taste. 2 Drücken Sie die NEXT-Taste bis der Text „Schnittst.-Menü“...
  • Page 57 Kurzanleitung 14 In der Bedienfeldanzeige erscheint erneut „Subnet-Maske“. 15 Drücken Sie NEXT und „Standard-Rou- ter“, in der Anzeige erscheint: 16 Wiederholen Sie die Schritte 7 – 10. 17 In der Bedienfeldanzeige erscheint erneut „Standard-Router“. 18 Drücken Sie die START/STOP-Taste, um den Vorgang abzuschließen. Drucken Sie eine Konfigurationsübersicht aus, um die Einstellungen der IP-Adresse, der Sub- net-Maske und des Standard-Routers zu überprüfen.

  • Page 58: Druckertreiber Installieren

    Kapitel 3 Druckertreiber installieren Treiber installieren 1 Legen Sie die CD-ROM in das Laufwerk ein. 2 Wählen Sie nach dem Laden des Startmenüs gezeigt. Druckertreiber installieren Kurzanleitung Kapitel 3 I Accept wie in der Abbildung...
  • Page 59 Kurzanleitung 3 Lesen Sie sorgfältig die Information über den USB-Anschluß. Klicken Sie auf Menu 4 Klicken Sie auf 5 Wählen Sie das Betriebssystem Ihres Rechners aus und folgen Sie den Anweisungen auf dem Bildschirm. Printer Drivers Kapitel 3 Druckertreiber installieren...

  • Page 60: Verwaltungsprogramm Tgnet Admin

    Kapitel 3 Druckertreiber installieren Verwaltungsprogramm TGNet Admin Der Drucker ist mit dem Verwaltungsprogramm TGNet Admin ausgestattet, das Sie von unserer Website herunterladen können. Es ermöglicht dem Administrator die Prüfung und Verwaltung von Netzwerken sowie die Fernüberwachung und Fernbedienung des Druckers. Kurzanleitung...
  • Page 61 Kurzanleitung Kapitel 3 Druckertreiber installieren Das TGNet Admin-Programm verfügt über eine virtuelle Bedienfeldfunktion, die es dem Bediener erlaubt, den Drucker fernzubedienen. Diese Funktion ermöglicht die Fernsteuerung mehrerer Drucker, ohne dass es nötig wäre, die entsprechenden Druckereinstellungen an jedem einzelnen Gerät selbst vorzunehmen.

  • Page 62: Kapitel 4 Technische Daten

    Kapitel 4 Technische Daten Geräteart Drucksystem Druckgeschwindigkeit Aufwärmzeit Auflösung Papierformate Paperarten Standardpapierschacht Optionaler Papierschacht Kapazität des Ausgabefachs 500 Blatt Schalldruckpegel Stromversorgung Maximaler Stromverbrauch Abmessungen Gewicht Technische Daten Desktop Laser-Xerographie 34 Seiten pro Minute (Dauerdruck des gleichen Dokuments im Format A4, Hochformat) Maximal 17 Sekunden nach dem Einschalten, bei 22°...

  • Page 63: Optionen Und Verbrauchsmaterial

    Kurzanleitung Optionen und Verbrauchsmaterial Setzen Sie sich mit Ihrem Händler in Verbindung, wenn Sie Optionen oder Verbrauchsmaterial benötigen. Sie können Optionen/Verbrauchsmaterial auch direkt beim Hersteller bestellen (siehe Adressen auf der letzten Seite dieses Handbuchs). In der folgenden Tabelle sind die erhältlichen Optionen mit den jeweiligen Bestellnummern aufgeführt.
  • Page 65 Guide de démarrage rapide Chapitre 1 Introduction ..........1 Sur ce manuel .
  • Page 66 Table des matières Chapitre 3 Pilotes d’imprimante ........24 Installation du pilote .

  • Page 67: Chapitre 1 Introduction

    Guide de démarrage rapide Chapitre 1 Introduction Chapitre 1 Introduction Sur ce manuel Ce guide de mise en service rapide a le but de vous aider à l'installation de votre imprimante. Pour des informations supplémentaires sur l'installation de votre imprimante, consulter le Guide d'utilisateur sur le CD-ROM. Pour l'assistance supplémentaire, contacter votre vendeur ou l'assistance technique (voir l’addresses à...

  • Page 68: Règles Générales De Sécurité

    Chapitre 1 Introduction Règles générales de sécurité Veuillez lire attentivement ces instructions avant de travailler avec l'imprimante: Suivez toutes les procédures de fonctionnement fournies dans ce manuel. Apportez une attention toute particulière aux avertissements de danger figu- rant sur l'imprimante et dans ce manuel, et suivez-les. En cas de non-respect, vous risquez de vous blesser ou d'endommager l'imprimante.

  • Page 69: Manipulation De L'imprimante

    Guide de démarrage rapide Manipulation de L’imprimante pèse environ 21 kg (46 lbs), bac papier, cartouche du toner et l’imprimante papier non inclus. N’essayez pas de la soulever tout seul. Deux personnes, l’une face au panneau avant et l’autre face au panneau arrière de l’imprimante, doivent se placer de chaque côté...

  • Page 70: Composants De L'imprimante

    Chapitre 1 Introduction Composants de l'imprimante Bac central de sortie Panneau de commande Orifice de ventilation Détecteur de papier Bac à papier (A4/150 feuilles) Bac à papier (A4/550 feuilles) Interrupteur Butée de papier Description Les feuilles imprimées sont déposées dans le bac, face imprimée vers le bas. Comporte les boutons de commande, les témoins et l'écran d'affichage.
  • Page 71 Guide de démarrage rapide Orifice de ventilation Prise de module Duplex Prise de câble d'alimentation Port USB Port Ethernet 10/100 Port parallèle Description Évacue la chaleur pour prévenir toute surchauffe de l'intérieur de l'imprimante. Brancher ici le module Duplex optionnel. Brancher ici le câble d'alimentation.
  • Page 72 Chapitre 1 Introduction Butée de papier Cartouche de toner Couvercle Unité de fusion Cartouche rouleau de transfert Transfère l'image du toner à la surface du tambour photosensible sur le papier. Description Relever la butée de papier lors de l'impression sur des formats supérieurs à A4. Contient le toner et le tambour photosensible.

  • Page 73: Chapitre 2 Installation De L'imprimante

    Guide de démarrage rapide Chapitre 2 Installation de l'imprimante Chapitre 2 Installation de l'imprimante Vérification de la fourniture Avant d'installer l'imprimante, assurez-vous que l'emballage contient bien tous les articles et accessoires. Si l'un des composants venait à manquer ou était endommagé, veuillez contacter votre distributeur.

  • Page 74: Préparation De L'emplacement De L'mprimante

    Chapitre 2 Installation de l'imprimante Préparation de l'emplacement de l'mprimante Dimensions Hauteur de l’imprimante: 404 mm (15,9") Largeur de l’imprimante (du panneau de gauche au panneau de droite): 422 mm (16,6") Profondeur de l’imprimante (du panneau avant au panneau arrière): 465 mm (18,3") Précautions à...

  • Page 75: Espace Requis

    Guide de démarrage rapide Ne placez pas l’imprimante près de radiateurs ou d’objets semblables, car il y a un risque d’incendie. Ne bloquez jamais les ouvertures de ventilation de l’imprimante, afin d’éviter une augmentation de la température interne et le risque d’incendie. Ne placez pas l’imprimante près d’alcool, de benzine ou d’autres matériaux volatils et inflammables, car il y a un risque d’incendie.

  • Page 76: Procédure D'installation

    Chapitre 2 Installation de l'imprimante Procédure d’installation Retrait des Lorsque l'imprimante est déballée pour la première fois de sa boîte, les couvercles rubans adhésifs et capots de l'imprimante sont encore munis de rubans adhésifs comme indiqué sur la figure. Retirer les rubans adhésifs. Installation des Si vous avez acheté...
  • Page 77 Guide de démarrage rapide Mise en place de Consultez les précautions suivantes avant d’installer la cartouche du toner. la cartouche de toner Ne jetez jamais une cartouche de toner sur une flamme nue. Vous risquez de provoquer une ex- STOP plosion ou de causer des blessures.
  • Page 78 Chapitre 2 Installation de l'imprimante Lorsque vous retirez le joint, tirez-le à l'horizontale. Le ruban risque de se déchirer s'il est sorti de biais. Une fois le joint retiré, ne pas secouer la cartouche de toner et éviter absolument tout choc. Guide de démarrage rapide 2 Retirez la cartouche d'encre de son emballage et secouez la car-...
  • Page 79 Guide de démarrage rapide Chapitre 2 Installation de l'imprimante Ne toucher aucune pièce se trouvant à l'intérieur de l'imprimante. Assurez-vous que la cartouche de toner est fermement en place. 5 Fermez le capot supérieur. Assu- rez-vous qu'il est bien fermé.

  • Page 80: Chargement Du Papier

    Chapitre 2 Installation de l'imprimante Chargement du Reportez-vous au Guide d'utilisateur sur CD-ROM pour tout détail concernant le papier type et le format de papier pouvant être chargé dans le bac. Guide de démarrage rapide 1 Placez le bac papier sur une sur- face plane.
  • Page 81 Guide de démarrage rapide Chapitre 2 Installation de l'imprimante 4 Comprimer le guide-papier de longueur et le faire glisser jusqu'au format de papier souhaité. 5 Comprimer le guide-papier latéral droit et le faire glisser jusqu'au for- mat de papier souhaité. 6 Charger le papier avec la face à...
  • Page 82 Chapitre 2 Installation de l'imprimante Ne pas dépasser la ligne de niveau maximum ou la capacité maximum lors du chargement du papier. Ajuster le guide-papier latéral droit exactement à la largeur de papier. Si le guide-papier latéral droit n'est pas en place, le papier ne sera pas transporté correctement, ce qui pourra causer un bourrage.

  • Page 83: Branchement Du Câble Électrique

    Guide de démarrage rapide Branchement du câble électrique Mettre l’imprimante sous tension Chapitre 2 Installation de l'imprimante 1 Branchez le cordon d’alimenta- tion dans le connecteur CA situé au dos de l’imprimante. 2 Assurez-vous que le bouton d’ali- mentation de l’imprimante est en position <O>...
  • Page 84 Chapitre 2 Installation de l'imprimante Les moteurs de l'imprimante tournent pendant 2 à 3 minutes après la mise en circuit. La ligne supérieure de l’écran à cristaux liquides affiche: suivi d’astérisques défilant sur la ligne inférieure: Après un test des voyants, les astérisques défilent sur les deux lignes, le bip se fait entendre …...

  • Page 85: Impression D'un Récapitulatif De Configuration

    Guide de démarrage rapide Impression Votre imprimante peut vous donner un récapitulatif de configuration indiquant d’un les options sélec-tionnées, les contenus des différents bacs, les options installées, récapitulatif de ainsi que d’autres informations pertinentes. Pour imprimer un récapitulatif de configuration configuration, appuyez soit une fois sur la touche d'info quand la DEL Start/ Stop est allumée, ou procédez comme suit:: 1 À...

  • Page 86: Exemple D'un Récapitulatif De Configuration

    Chapitre 2 Installation de l'imprimante Guide de démarrage rapide Exemple d’un récapitulatif de configuration...

  • Page 87: Régler L'adresse Ip Manuellement

    Guide de démarrage rapide Régler l'adresse IP manuellement Si vous devez régler une adresse IP manuellement dans l'imprimante, au lieu de laisser l'imprimante en recevoir une depuis une source DHCP, vous devez vous assurer, avant de configurer l'adresse IP, que le serveur DHCP est déconnecté. Pour se déconnecter du serveur DHCP, procéder comme suit: 1 Appuyer sur le bouton MENU sur le panneau de commande.
  • Page 88 Chapitre 2 Installation de l'imprimante Entrer le menu interface en procédant comme suit et ajouter l'adresse IP et d'autres paramètres relatifs. 1 Appuyer sur le bouton MENU sur le panneau de commande. 2 Appuyer sur le bouton NEXT jusqu'à ce que l'affichage “Menu interface”...
  • Page 89 Guide de démarrage rapide 13 Répéter les opérations 7 à 10. 14 Le panneau de commande affiche de nou- veau “Masque ss-réseau”. 15 Appuyer sur NEXT, et l'affichage “Rou- teur” apparaît à l'écran. 16 Répéter les opérations 7 à 10. 17 Le panneau de commande affiche de nou- veau “Routeur”.

  • Page 90: Chapitre 3 Pilotes D'imprimante

    Chapitre 3 Pilotes d’imprimante Installation du pilote 1 Introduisez le cédérom dans le lecteur. 2 Après le chargement, sélectionnez représenté. Guide de démarrage rapide Pilotes d’imprimante I Accept pour arriver au masque d'entrée Chapitre 3...
  • Page 91 Guide de démarrage rapide Chapitre 3 Pilotes d’imprimante 3 Read carefully the instruction about the USB connection. Cliquez sur Menu 4 Cliquez sur Printer Drivers 5 Sélectionnez votre système d'exploitation et suivez les instructions affichées à l'écran.

  • Page 92: Programme D'administration Tgnet Admin

    Chapitre 3 Pilotes d’imprimante Programme d'administration TGNet Admin L'imprimante est assistée par le programme d'administration TGNet Admin, disponible sur notre site web. Les options de découverte réseau, administration, commande à distance et gestion à distance de panneau sont mises à disposition de l'administrateur.
  • Page 93 Guide de démarrage rapide Chapitre 3 Pilotes d’imprimante Le programme TGNet Admin comporte une fonctionnalité de commande virtuelle de panneau permettant à l'utilisateur de gérer l'imprimante à distance. Les fonctions de commande virtuelle de panneau autorisent la commande à distance de plusieurs imprimantes sans que l'administrateur soit contraint de se rendre auprès de chacune des imprimantes pour en modifier la configuration.

  • Page 94: Chapitre 4 Spécifications

    Chapitre 4 Spécifications Type machine Méthode d'impression Vitesse d'impression Temps de montée en température Résolution Format du papier Type de papier Bac à papier standard Bac à papier optionel Capacité du bac de sortie Niveau sonore Tension de réseau Puissance consommée (max.) Dimensions Poids...
  • Page 95 Guide de démarrage rapide Options et matériel d'usage Si vous avez besoin d'options ou de matériel d'usage pour votre imprimante, veuillez vous adresser à votre revendeur. Vous pouvez également commander directement le matériel d'usage auprès du fabricant. Les accessoires disponibles avec les numéros de commande correspondants sont indiqués dans le tableau suivant.
  • Page 97 Guida di avvio rapida Capitolo 1 Introduzione..........1 Informazioni sul manuale .
  • Page 98 Indice Capitolo 3 Driver di stampa ......... . 24 Installazione dei driver .

  • Page 99: Capitolo 1 Introduzione

    Guida di avvio rapida Capitolo 1 Introduzione Capitolo 1 Introduzione Informazioni sul manuale La presente guida rapida contiene informazioni utili per la corretta installazione della stampante. Per ulteriori informazioni relative all'installazione della stampante, consultare la guida per l'utente contenuto nel CD-ROM. Per ulteriore assistenza rivolgersi al rivenditore o al supporto tecnico (i numeri di contatto sono indicati nell'ultima pagina del manuale).

  • Page 100: Norme Generali Di Sicurezza

    Capitolo 1 Introduzione Norme generali di sicurezza Prima di mettere in funzione la stampante, leggere attentamente le seguenti istruzioni: Seguire tutte le procedure operative descritte in questo manuale. Prestare particolare attenzione alle avvertenze riportate sulla stampante e nel manuale, e attenersi scrupolosamente alle indicazioni. Il mancato rispetto di queste norme può...

  • Page 101: Come Spostare La Stampante

    Guida di avvio rapida Capitolo 1 Introduzione Come spostare Il peso della stampante senza cassetto della carta, cartuccia di toner e carta è di la stampante circa 21 kg (46 lbs). Non cercare mai di sollevare la stampante da soli. Per sollevare la stampante una persona si colloca davanti alla stampante ed un’altra dietro di essa e l’afferrano per le apposite cavità...

  • Page 102: Componenti Della Stampante

    Capitolo 1 Introduzione Componenti della stampante Nome Vassoio uscita carta centrale Pannello di controllo Foro di ventilazione Sensore carta Cassetto carta (A4/150 fogli) Cassetto carta (A4/550 fogli) Interruttore accensione Dispositivo arresto carta Descrizione Le stampe escono con la facciata stampata rivolta verso il basso. Contiene tasti, indicatori e display.
  • Page 103 Guida di avvio rapida Nome Foro di ventilazione Connettore unità stampa fronte/retro Inserire qui il gruppo stampa fronte/retro opzionale. Connettore cavo alimentazione Porta USB Porta Ethernet 10/100 Porta parallela Descrizione Rilascia il calore, evitando che l’interno della stampante si surriscaldi. Inserire qui il cavo di alimentazione.
  • Page 104 Capitolo 1 Introduzione Nome Dispositivo arresto carta Cartuccia Toner Copertura superiore Gruppo fusore Cartuccia rullo trasferimento Trasferisce l’immagine del toner sulla superficie del tamburo fotosensibile alla carta. Descrizione Da sollevare nel caso si stampi su carta di formato maggiore ad A4. Contiene il toner e il tamburo fotosensibile.

  • Page 105: Capitolo 2 Installazione Della Stampante

    Guida di avvio rapida Capitolo 2 Installazione della stampante Capitolo 2 Installazione della stampante Verifica del contenuto Prima di installare la stampante, accertarsi che la confezione contenga tutti gli elementi illustrati. Se alcuni componenti risultassero mancanti o danneggiati, contattare il rivenditore. Cartuccia toner Cavo di alimentazione Stampante...

  • Page 106: Preparazone Del Luogo Di Installazione Della Stampante

    Capitolo 2 Installazione della stampante Preparazone del luogo di installazione della stampante Dimensioni Altezza della stampante: 404 mm (15,9") Larghezza della stampante (dal lato sinistro al lato destro): 422 mm (16,6") Profondità della stampante (dal lato anteriore al lato posteriore): 465 mm (18,3") Precauzioni per Prima di aprire la scatola della stampante a laser, si raccomanda di leggere l’installazione...

  • Page 107: Requisiti Di Spazio

    Guida di avvio rapida Non posizionare la stampante nei pressi di un calorifero o simili dispositivi; ciò potrebbe causare incendi. Non bloccare mai l’apertura che fa da condotta di ventilazione alla stampante; ciò causa la temperatura interna della stampante a salire al punto di causare incendi.

  • Page 108: Procedura Di Installazione

    Capitolo 2 Installazione della stampante Procedura di installazione Rimozione del Quando si estrae la stampante dalla confezione, le coperture della stampante nastro sono fissate da un nastro, come indicato nel disegno. Rimuovere il nastro. Installazione If you have purchased any optional accessories, please refer to the User Guide on degli accessori the CD ROM.

  • Page 109: Installazione Della Cartuccia Toner

    Guida di avvio rapida Installazione Prima di installare la cartuccia di toner, leggete attentamente le seguenti della cartuccia precauzioni. toner Non gettare la cartuccia del toner nel fuoco, in quanto potrebbe esplodere e provocare lesioni. STOP Non esporre la cartuccia alla diretta luce del sole o altre fonti di forte illumina- zione.
  • Page 110 Capitolo 2 Installazione della stampante Rimuovere il sigillo orizzontalmente e non diagonalmente per non danneggiare il nastro. Dopo aver rimosso il sigillo, non scuotere la Cartuccia Toner. Guida di avvio rapida 2 Estrarre la cartuccia del toner dalla confezione e agitare la car- tuccia di toner sette o otto volte per sciogliere il toner e distri- buirlo uniformemente.
  • Page 111 Guida di avvio rapida Non toccare le parti interne della stampante. Assicurarsi che la Cartuccia Toner sia fissata saldamente. Capitolo 2 Installazione della stampante 5 Chiudere il coperchio superiore. Assicurarsi che il coperchio sia chiuso saldamente.

  • Page 112: Caricamento Della Carta

    Capitolo 2 Installazione della stampante Caricamento Consultare la Guida Utente su CD-ROM per maggiori dettagli sui tipi e i formati della carta di carta caricabile nel vassoio. Guida di avvio rapida 1 Collocare il cassetto della carta su una superficie orizzontale. 2 Rimuovere il coperchio del vassoio.
  • Page 113 Guida di avvio rapida Capitolo 2 Installazione della stampante 4 Premere la guida per la lunghezza della carta e farla scorrere fino a raggiungere il formato desiderato. 5 Premere la guida di destra per la larghezza della carta e farla scor- rere fino a raggiungere il formato desiderato.
  • Page 114 Capitolo 2 Installazione della stampante Non superare la linea che indica il livello massimo della carta o la massima capacità consentita. Adattare correttamente la guida di destra per la larghezza in base al formato di carta desiderato. Se la guida di destra non è correttamente fissata, la carta viene caricata in modo sbagliato e può...

  • Page 115: Collegamento Della Stampante

    Guida di avvio rapida Collegamento della stampante Accendere la stampante Capitolo 2 Installazione della stampante 1 Inserire la spina elettrica del cavo di alimentazione nel connettore AC sul lato posteriore della stam- pante. 2 Verificare che l’interruttore della stampante sia in posizione <O>, quindi inserire la spina sull’altra estremità...
  • Page 116 Capitolo 2 Installazione della stampante Il motore della stampante si attiva per 2–3 minuti all'accensione. La prima riga del display LCD indica che la stampante si sta caricando: Seguito da asterischi che seguono come si vede nell’ultima riga del display: Segue poi un autotest durante il quale alcuni asterischi si rincorrono lungo entrambe le righe del display, si attiva il segnale acustico …...

  • Page 117: Come Si Stampa Un Riassunto Della Configurazione

    Guida di avvio rapida Come si stampa La stampante può stampare il riassunto della configurazione che elenca gli attuali un riassunto stati selezionati delle opzioni di menu, selezioni di media nei vassoi, opzioni della installate ed altre informazioni rilevanti sulla vostra stampante. Per stampare il configurazione riassunto della configurazione, premere una volta il tasto INFO quando si accende la spia Start/Stop oppure completare la procedura seguente:...

  • Page 118: Esempio Di Riassunto Di Configurazione

    Capitolo 2 Installazione della stampante Guida di avvio rapida Esempio di riassunto di configurazione...

  • Page 119: Impostazione Manuale Dell'indirizzo Ip

    Guida di avvio rapida Impostazione manuale dell’indirizzo IP Se occorre impostare manualmente un indirizzo IP nella stampante, invece di reperirne uno da un server DHCP, prima di procedere assicurarsi che il DHCP sia disattivato. Per la disattivazione, completare la seguente procedura seguente. 1 Premere il pulsante MENU sul pannello di controllo.
  • Page 120 Capitolo 2 Installazione della stampante Completare la seguente procedura per accedere al menu Interface e inserire l’indirizzo IP e le altre impostazioni correlate. 1 Premere il pulsante MENU sul pannello di controllo. 2 Premere il pulsante NEXT finché sulla seconda riga del display non compare la scritta “Menu interfaccia”.
  • Page 121 Guida di avvio rapida 14 Il pannello di controllo mostra nuova- mente “Subnet Mask”. 15 Premere NEXT: sul display compare la scritta “Router primario”. 16 Ripetere i passaggi 7 – 10. 17 Il pannello di controllo mostra nuova- mente “Router primario”. 18 Premere il pulsante START/STOP per terminare.

  • Page 122: Capitolo 3 Driver Di Stampa

    Capitolo 3 Driver di stampa Installazione dei driver 1 Inserire il CD nell’unità ottica. 2 Attendere la lettura del disco e selezionare Guida di avvio rapida Capitolo 3 Driver di stampa I Accept sulla mostrata in figura.
  • Page 123 Guida di avvio rapida Capitolo 3 Driver di stampa 3 Leggere attentamente le istruzioni sulla connessione USB. Fare clic su Menu 4 Fare clic su Printer Drivers 5 Selezionare il sistema operativo e seguire le istruzioni a video.

  • Page 124: Programma Di Amministrazione Tgnet Admin

    Capitolo 3 Driver di stampa Programma di amministrazione TGNet Admin La stampante utilizza il programma di amministrazione TGNet Admin, scaricabile dal nostro sito internet, che mette a disposizione dell’amministratore opzioni di network discovery, amministrazione, monitoraggio remoto e gestione del pannello a distanza. Guida di avvio rapida...
  • Page 125 Guida di avvio rapida Capitolo 3 Driver di stampa Il programma di amministrazione TGNet Admin comprende anche la funzione di pannello di controllo virtuale che permette all’utente di gestire la stampante da remoto. Le funzioni di pannello di controllo virtuale permettono all’amministratore di controllare molte stampanti senza dover modificare le impostazioni su ogni singola stampante.

  • Page 126: Capitolo 4 Specifiche

    Capitolo 4 Specifiche Tipo di macchina Metodo di stampa Velocità di stampa Tempo di riscaldamento Risoluzione Formato carta Tipo di carta Cassetto carta standard Cassetto carta opzionale Capacità vassoio di uscita Livello rumori Tensione di rete Potenza assorbita ( Dimensioni esterne Peso Capitolo 4 Specifiche...

  • Page 127: Capitolo 5 Opzioni E Materiali Di Consumo

    Guida di avvio rapida Opzioni e materiali di consumo Qualora aveste necessita di opzioni o materiale di consumo per la Vostra stampante Vi preghiamo di rivolgerVi al Vostro rivenditore. E possibile tutta-via ordinare opzioni/materiale di consumo anche direttamente dal produttore (i numeri di contatto sono indicati nell'ultima pagina del manuale).
  • Page 129 Guía de instalación Capítulo 1 Introducción ..........1 Acerca del presente manual .
  • Page 130 Contenido Capítulo 3 Drivers de impresora ........24 Instalación de drivers.

  • Page 131: Capítulo 1 Introducción

    Guía de instalación Capítulo 1 Introducción Capítulo 1 Introducción Acerca del presente manual La presente Guía de Inicio Rápido tiene la función de ofrecer una guía para la instalación correcta de su impresora. Si desea más información acerca de cómo instalar su impresora, consulte la Guía del Usuario contenida en el CD-ROM.

  • Page 132: Normas Generales Para La Seguridad

    Capítulo 1 Introducción Normas generales para la seguridad Antes de manejar la impresora, lea detenidamente las siguientes instrucciones: Tenga en cuenta todos los procedimientos de operación señalados en el pre- sente manual. Preste especial atención a todos los avisos de riesgo en la impresora y en el manual y respételos.

  • Page 133: Manejo De La Impresora

    Guía de instalación Capítulo 1 Introducción Manejo de la El peso de la impresora sin bandeja del papel, cartucho de tóner y papel impresora asciende a 21 kg (46 lbs). No intente nuncar levantar solo la impresora. Para levantar la impresora las dos personas deben enfrentarse en el lado delan- tero y trasero de la impresora, sujetándola de las cavidades en los costados de la impresora.

  • Page 134: Componentes De La Impresora

    Capítulo 1 Introducción Componentes de la impresora Nombre Bandeja de salida central Panel de control Agujero de ventilación Medidor de papel Bandeja de papel (A4/150 hojas) Bandeja de papel (A4/550 hojas) Interruptor de energía Tope para el papel Descripción Los trabajos de impresión son hechos salir con el lado impreso mirando hacia abajo. Está...
  • Page 135 Guía de instalación Nombre Agujero de ventilación Conector de módulo dúplex Conector del cordón energético Conecte el cordón energético aquí. Puerto USB Puerto Ethernet 10/100 Puerto paralelo Descripción Descarga el calor para evitar que el interior de la impresora se caliente. Conecte aquí...
  • Page 136 Capítulo 1 Introducción Nombre Tope para el papel Cartucho de tóner Tapa de arriba Unidad de fusión Cartucho de rodillo de transferencia Transfiere la imagen de tóner en la superficie del tambor fotosensible al Descripción Levante este elemento cuando se imprima en papel mayor que A4. Contiene el tóner y el tambor fotosensible.

  • Page 137: Capítulo 2 Instalación De Su Impresora

    Guía de instalación Capítulo 2 Instalación de su impresora Capítulo 2 Instalación de su impresora Comprobación del contenido del paquete Antes de proceder a la instalación de la impresora, compruebe si todos los componentes están incluidos en el correspondiente paquete. En caso de faltar o estar dañado un componente, póngase en contacto con su comerciante.

  • Page 138: Preparación De Un Emplazamiento Para La Impresora

    Capítulo 2 Instalación de su impresora Preparación de un emplazamiento para la impresora Dimensiones Altura de la impresora: 404 mm (15,9") Ancho de la impresora (de izquierda a derecha): 422 mm (16,6") Profundidad de la impresora (lado frontal a trasero): 465 mm (18,3") Precauciones Se recomienda que antes de desempacar su impresora láser que usted lea lo de instalación...
  • Page 139 Guía de instalación Nunca bloquee las aberturas de ventilación de la impresora lo cual podría cau- sar que la temperatura interna suba y cree un peligro de incendio. No coloque la impresora cerca de alcohol, bencina u otro material o substancia volátil e inflamable porque podría ocurrir un peligro de incendio.

  • Page 140: Procedimiento De Instalación

    Capítulo 2 Instalación de su impresora Procedimiento de instalación Quitar las Cuando se saca la impresora por vez primera de la caja de embalaje, las tapas de la cintas impresora están provistas de cintas, tal y como se aprecia en la imagen. Quite las cintas.

  • Page 141: Instalación Del Cartucho De Tóner

    Guía de instalación Instalación del Emplear el siguiente procedimiento para instalar el cartucho de tóner: Cartucho de Tóner Jamás tire un cartucho de tóner a una llama abierta. Esto podrá ocasionar una explosión y le- STOP siones. No exponga el cartucho a la luz directa del sol u otras fuentes de luz fuerte. No lleve a cabo el procedimiento de cambio o colocación del cartucho en un lugar con mucha luz y termine la instalación lo más rápido que le sea posible (dentro de aproximadamente 5 minutos).
  • Page 142 Capítulo 2 Instalación de su impresora Al tirar del sellado para sacarlo, hágalo de forma horizontal. La cinta se podría romper al tirar de ella en sentido diagonal. Una vez sacado el sellado, no agite o sacuda el cartucho de tóner. Guía de instalación 2 Extraiga el cartucho de tóner de la bolsa y Agitar el cartucho de...
  • Page 143 Guía de instalación No toque ninguna pieza dentro de la impresora. Cerciórese de que el cartucho de tóner esté colocado de forma fija y estable. Capítulo 2 Instalación de su impresora 5 Cierre la cubierta superior. Ase- gúrese de que la cubierta queda bien cerrada.

  • Page 144: Carga De Papel

    Capítulo 2 Instalación de su impresora Carga de papel Consulte la Guía del Usuario en el CD-ROM para conocer los detalles respecto al tipo y tamaño de papel que se puede cargar en la bandeja de papel. Guía de instalación 1 Colocar la bandeja del papel sobre una superficie plana.
  • Page 145 Guía de instalación Capítulo 2 Instalación de su impresora 4 Apriete la guía para la longitud y córrala al tamaño de papel deseado. 5 Apriete la guía derecha para el ancho y córrala al tamaño deseado de papel. 6 Cargue el papel con el lado a imprimir mirando hacia arriba y con las 4 esquinas alineadas.
  • Page 146 Capítulo 2 Instalación de su impresora No cargue papel con el que se sobrepase de la línea de llenado máximo o de la capacidad máxima permitida. Alinee la guía derecha para el ancho correctamente respecto al ancho del papel. Si la guía derecha para el ancho no está en su posición debida, el papel no será alimentado correctamente y se podrá...

  • Page 147: Conexión De La Impresora

    Guía de instalación Conexión de la impresora Encender la impresora Capítulo 2 Instalación de su impresora 1 Introducir el cable de alimenta- ción en el conector CA en el lado posterior de la impresora. 2 Comprobar que el interruptor de encendido de la impresora se encuentre en posición <O>...
  • Page 148 Capítulo 2 Instalación de su impresora Los motores de la impresora se pondrán en marcha durante unos 2 a 3 minutos cuando usted conecte la energía por vez primera. La primera línea del monitor LCD dice lo siguiente: Luego siguen unos asteriscos (*) en progresión a lo largo de la última línea del monitor: Luego viene una autoprueba LED, mostrando asteriscos en progresión en ambas líneas del...

  • Page 149: Para Imprimir Un Resumen De La Configuración

    Guía de instalación Para imprimir Su impresora puede imprimir un resumen de la configuración, que indicará el un resumen estado actualmente seleccionado de las opciones de menú, las selecciones de de la medios en las bandejas, las opciones instaladas y otro tipo de información configuración pertinente sobre su impresora.

  • Page 150: Ejemplo De Un Resumen De La Configuración

    Capítulo 2 Instalación de su impresora Guía de instalación Ejemplo de un resumen de la configuración...

  • Page 151: Ajuste De La Dirección Ip A Mano

    Guía de instalación Ajuste de la dirección IP a mano Si usted tiene que ajustar una dirección IP a mano en la impresora, la alternativa a que la impresora reciba una de una fuente DHCP, usted deberá cerciorarse antes de ajustar la dirección IP de que DHCP esté desconectado. Aplique el siguiente procedimiento para desconectar DHCP.
  • Page 152 Capítulo 2 Instalación de su impresora Use el siguiente procedimiento para pasar al menú de interfaz y añada la dirección IP y otros ajustes relacionados con ello. 1 Pulse el botón MENU en el panel de control. 2 Pulse el botón NEXT hasta que aparezca el texto “Menú...
  • Page 153 Guía de instalación 14 El panel de control vuelve a presentar “Máscara subred”. 15 Pulse NEXT, y en el display aparecerá “Direccionamiento”. 16 Repita los pasos 7 – 10. 17 El panel de control vuelve a presentar “Direccionamiento”. 18 Pulse el botón START/STOP para finalizar. Imprima un resumen de configuración para comprobar que la Dirección IP, la Máscara Subred y el Portal por Defecto (Direccionamiento) hayan sido ajustados correctamente.

  • Page 154: Capítulo 3 Drivers De Impresora

    Capítulo 3 Drivers de impresora Instalación de drivers 1 Cargue el CD en la unidad. 2 Después de cargar, seleccione representado. Drivers de impresora I Accept en la pantalla de apertura como viene Guía de instalación Capítulo 3...
  • Page 155 Guía de instalación 3 Lea detenidamente las instrucciones sobre la conexión USB. Haga clic en Menu 4 Haga clic en 5 Seleccione su sistema operativo y siga las instrucciones proporcionadas en la pantalla. Printer Drivers Capítulo 3 Drivers de impresora...

  • Page 156: Programa De Administración Tgnet Admin

    Capítulo 3 Drivers de impresora Programa de administración TGNet Admin La impresora es apoyada por el programa de administración TGNet Admin, que está disponible en nuestro sitio Web. El administrador dispone de las opciones descubrimiento de red (network discovery), administración, monitorización remota y gestión remota del panel.
  • Page 157 Guía de instalación Capítulo 3 Drivers de impresora El programa TGNet Admin incluye una función virtual de panel de control que permite al usuario maniobrar la impresora de forma remota. Las funciones virtuales de panel de control permiten al administrador maniobrar de forma remota muchas impresoras sin tener que ir a cada impresora para modificar los ajustes de impresora.

  • Page 158: Capítulo 4 Especificaciones

    Capítulo 4 Especificaciones Tipo de máquina Método de impresión Velocidad de impresión Tiempo de calentamiento Resolución Tamaño del papel Tipo del papel Bandeja de papel estándar Bandeja de papel opcional Capacidad de la bandeja de salida 500 hojas Nivel de ruido Alimentación eléctrica Potencia consumida (máx.) Dimensiones...

  • Page 159: Capítulo 5 Opciones Y Consumibles

    Guía de instalación Si necesita opciones o consumibles para su impresora, diríjase a su distribuidor. Usted también puede pedir los consumibles directamente del fabricante. En la siguiente tabla figuran los accesorios disponibles con los números de pedido correspondientes. Opción/consumible Unidad de Proceso Cartucho de tóner (17 K) Módulo de bandeja 550 Hojas (máx.
  • Page 161 “All rights reserved. Translations, reprinting or copying by any means of this manual complete or in part or in any different form requires our explicit approval. We reserve the right to make changes to this manual without notice. All care has been taken to ensure accuracy of information contained in this manual. However, we cannot accept responsibility for any errors or damages resulting from errors or inaccuracies of information herein.”...
  • Page 162 TallyGenicom Pte. Ltd 63 Hillview Avenue #08-22, Lam Soon Industrial Building Singapore 669569 Phone: +65 6760 8833 Fax: +65 6760 1066 http://www.tallygenicom.com.sg © Januar 2005 TallyGenicom Computerdrucker GmbH GERMANY TallyGenicom Computerdrucker GmbH Postfach 2969 D-89019 Ulm Deutschland Tel.: +49 731 2075 0 Fax: +49 731 2075 100 http://www.tallygenicom.de...

Table of Contents
