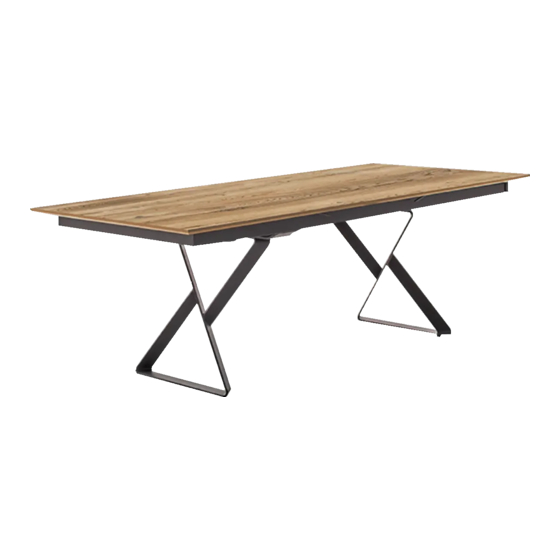

Aufbauanleitung / assembly instructions mod.
3525 - 3528, 3545 - 3548, 3575 - 3578, 3585 - 3588 PUH
einseitiger Auszug
8x
M10 x 20
Unterbau
1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen.
Achtung, den Auszug auf keinen Fall ausziehen, da sonst beim Einschieben die Bolzen der Aushebe-
sicherung vorstehen und die Kante beschädigen!
Die Stahl-Platten abschrauben.
2. Put the table-top upside down onto padded assembling trestles.
Caution, do not pull out the extension under any circumstances, otherwise the bolts from the lifting
protection will protute and while pull in the extension the edge will be damaged!
Unscrew the steel-boards.
3525 - 3528, 3545 - 3548, 3575 - 3578, 3585 - 3588 PUH einseitiger Auszug
16x
4,5 x 30
Oberbau
1 / 7
Bitte diese Aufbauanleitung
sorgfältig aufbewahren!
Please keep this assembly
instructions safe!
16x
Änderungsdatum: 04.07.23
4,5 x 30
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Venjakob 3525 PUH
Summary of Contents for Venjakob 3525 PUH
- Page 1 Aufbauanleitung / assembly instructions mod. 3525 - 3528, 3545 - 3548, 3575 - 3578, 3585 - 3588 PUH einseitiger Auszug Bitte diese Aufbauanleitung sorgfältig aufbewahren! Please keep this assembly instructions safe! 4,5 x 30 M10 x 20 Oberbau Unterbau 1.Montagematerial. 1.
- Page 2 M10 x 20 3. Die Füße der Auszugsseite (Rollen) an der längeren Stahl-Platte mit den Muttern fixieren. 3. Fix the legs of the extension side (rolls) with the nuts to the longer metal-plate. M10 x 20 4. Die Füße der Festseite (schwarze Stellschrauben) an der kürzeren Stahl-Platte mit den Muttern fixieren.
- Page 3 4,5 x 30 5. Die beiden Stahl-Platten der vormontierten Unterbauten nun wieder an den Oberbau schrauben. Die Rolle muß mit der schwarzen Nocke fluchten! 5. Screw on both steel-boards of the pre-assembled table bases to the table top again. The roll has to be in line with the black cam. 3 / 7 3525 - 3528, 3545 - 3548, 3575 - 3578, 3585 - 3588 PUH einseitiger Auszug Änderungsdatum: 04.07.23...
- Page 4 6. Den Tisch wenden, ohne die Füße zu 7. … und dann gleichzeitig beide Tischbeine auf belasten ... dem Boden absetzen. 6. While turning the table the feet must not touch Fertig. the ground ... 7. … and then put both table-legs onto the floor at once.
- Page 5 Klappeinlage in der itte einstellen / adjust the extension in iddle 10. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 10. Check in the middle if the upper surfaces of the board and the extension are on one level.
- Page 6 13. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 13. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... echte Seite einstellen / adjust the ight side: schwarze Stellschrauben...
- Page 7 inke Seite einstellen / adjust the eft side: 15a. Die Klappeinlage fassen und beide Teile 15b. … und beide Halbteile umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 15a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 15b.
