Dosage Quantitè; Dosage Timer Dos - MICRODOS MP2-HT TIMER Programming Instructions Manual

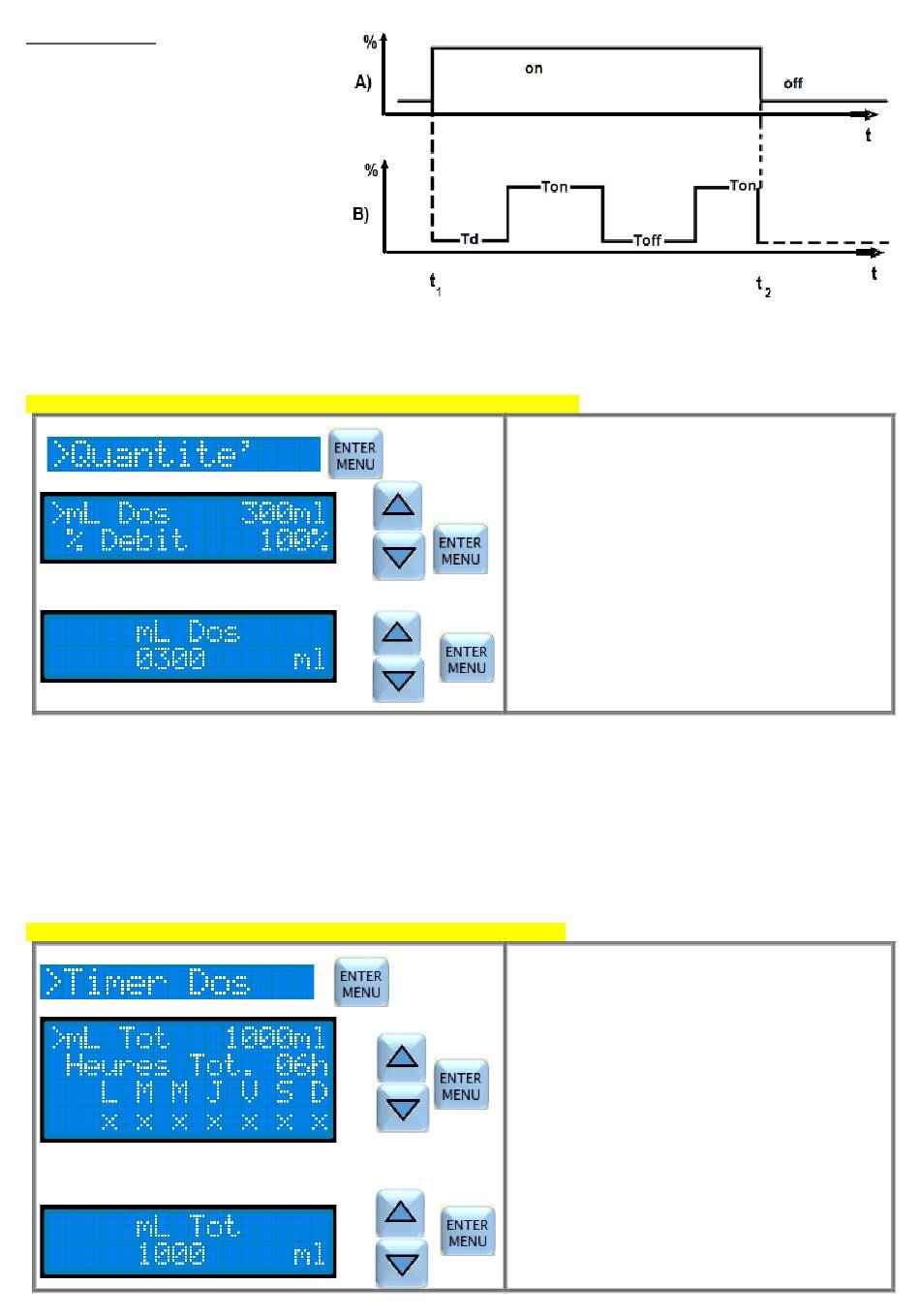

Dosage Manuelle:
A) Cycle désactivé
B) Cycle actif
1. t = t : Instant de mise en
1
marche de la pompe ou
réception du signal de Enable
2. t = t : Istant de arrêt de la
2
pompe ou une interruption du
signal de Enable
DOSAGE QUANTITÈ
Lorsque le signal d'activation (facultatif) est reçu ou reçu, la pompe dose la quantité de produit définie (mL Dos) avec le
débit en% sélectionné (% Débit).
NB: il est important de définir le débit de la pompe dans le menu Etalonnage.
EXEMPLE DE MODIFICATION DE mL Dos.:
PARAMETRES:
mL Dos: quantité de produit à doser
% Debit: debit de dsaggio

DOSAGE TIMER DOS

Au demarrage ou si la réception du signal enable (facultatie), la pompe dose la quantité totale de produit (ml) avec un
intervalle de temps par rapport au nombre total d'heures défini (heures totales). A chaque heure, c'est-à-dire qu'il va
doser la totalité résultant de la division mL Tot: Nombre total d'heures (le reste n'est pas dosé) Vous pouvez choisir les
jours de la semaine pour effectuer le dosage.
Le compte est réinitialisé tous les jours à minuit.
La pompe a une horloge à régler dans Set up, page 33.
NB: il est important de définir le débit de la pompe dans le menu Calibrage.
EXEMPLE DE MODIFICATION DE mL Tot.:
Rev 1.1
Dans le menu Dosage, sélectionnez "Quantitè" avec
le curseur et appuyez sur ENTER.
Sur la figure ci-contre, les paramètres d'usine sont
visibles.
Positionnez le curseur sur l'élément à modifier.
Appuyez sur ENTER pour accéder au changement.
Utilisez les touches ▼ ▲ pour sélectionner la valeur
souhaitée et appuyez sur la touche ENTER à chaque
fois pour confirmer le changement.
Appuyez sur la touche ESC pendant 3 secondes pour
quitter la programmation
Dans le menu Dosage, sélectionnez "Timer Dos"
avec le curseur et appuyez sur ENTER.
Sur la figure ci-contre, les paramètres d'usine sont
visibles.
Positionnez le curseur sur l'élément à modifier.
Appuyez sur ENTER pour accéder au changement.
Utilisez les touches ▼ ▲ pour sélectionner la valeur
souhaitée et appuyez sur la touche ENTER à chaque
fois pour confirmer le changement.
Appuyez sur la touche ESC pendant 3 secondes pour
quitter la programmation
Cod. 00.009.103 40
