VUpoint

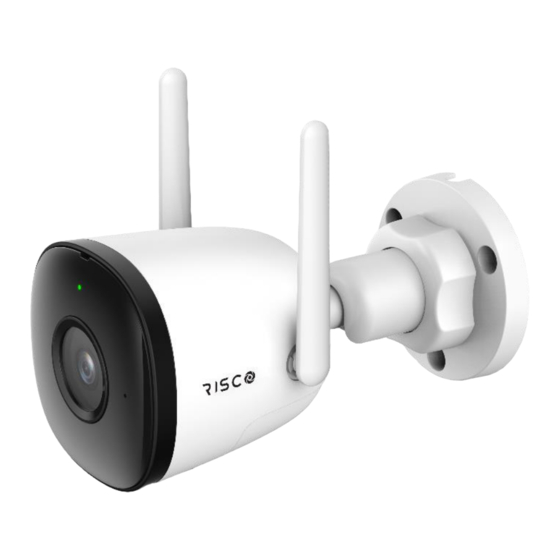

2MP Wi-Fi Bullet Camera

P/N: RVCM52W1400B

Quick Guide

Need help?

Do you have a question about the VUpoint RVCM52W1400B and is the answer not in the manual?

Questions and answers

Summary of Contents for Risco VUpoint RVCM52W1400B

Page 1 VUpoint 2MP Wi-Fi Bullet Camera P/N: RVCM52W1400B Quick Guide...
Page 2 Language Page...
Page 3 IP Camera Components 32GB Micro SD x1...
Page 4 Notes: For reset (used to return the camera settings to factory default mode), long press the Reset button for 10 seconds; the light turns off. 2. To allow normal operation, make sure that the Micro SD card (32GB, supplied) is inserted in the appropriate slot.
Page 5 Defining IP Camera Settings Step 1 Connect one end of the network cable (LAN) to the camera Ethernet port and the other side to your router. Power up the camera with an appropriate power supply. Step 2 If the camera is connected to a VUpoint NVR, refer to the VUpoint Network Video Recorder Installation Guide for further installation instructions.
Page 6 Step 5 Select a wireless network from the available list If your network is password protected, enter a password into the displayed password field Click for Wi-Fi network connection Step 6 Click OK...
Page 7 Product Specification Parameter Description Image Sensor 1/2.8”2 Megapixel Progressive CMOS IR Distance 30 m Focal Length 2.8 mm Power Supply 12V DC, 0.5A Power Consumption 3.5W Wi-Fi Power Output 20dBm max. Wi-Fi Frequency 2.4 GHz Operating Conditions -30◦C to 60◦C (-22◦F to 140◦F)/ less than ≤ 95%RH Protection IP67 Note:...
Page 8 Composants de la caméra IP Caméra x 1 Gabarit de positionnement x 1 Adaptateur secteur x 1 Paquet de vis x 1 Guide de démarrage Connecteur étanche x 1 rapide x 1 32GB Micro SD x 1...
Page 9 Microphone intégré Antenne Wi-Fi Voyant Objectif Bouton de réinitialisation Remarques : 1. Pour réinitialiser l’appareil (c’est-à-dire rétablir les réglages par défaut de la caméra), appuyez longuement sur le bouton de réinitialisation pendant 10 secondes ; le voyant s’éteint. 2. Pour permettre un fonctionnement normal, assurez-vous que la carte Micro SD (32 GB, fournie) est insérée dans le logement correct.
Page 10 Définition des paramètres de la caméra IP Étape 1 Raccordez l'une des extrémités du câble réseau (LAN) au port Ethernet de la caméra, et l'autre extrémité à votre routeur. Alimentez la caméra avec une alimentation appropriée. Étape 2 Si la caméra est raccordée à un enregistreur vidéo réseau (NVR) VUpoint, consultez le guide d’installation du NVR VUpoint pour obtenir des instructions d’installation.
Page 11 Étape 5 Sélectionnez un réseau sans fil dans la liste Si votre réseau est protégé par mot de passe, saisissez le mot de passe dans le champ prévu à cet effet Cliquez pour établir la connexion au réseau Wi-Fi Étape 6 Cliquez sur...
Page 12 Spécifications du produit Paramètre Description Capteur d'image CMOS 1/2.8” de 2 Mégapixel progressif Distance IR 30 m Focale 2.8 mm Alimentation 12V DC, 0.5A Consommation 3.5W Puissance disponible Wi-Fi 20dBm max. Fréquence Wi-Fi 2.4 GHz Conditions de fonctionnement -30◦C à 60◦C / moins de ≤ 95%RH Protection IP67...
Page 13 Componentes de la cámara IP Cámara x 1 Plantilla x 1 Adaptador de corriente x 1 Paquete de tornillos x 1 Guía rápida de inicio x 1 Conector estanco x 1 32GB Micro SD x 1...
Page 14 Micrófono integrado Antena Wi-Fi Indicador LED Lente Botón Reset Notas: 1. Para Reset (restaurar los ajustes de fábrica de la cámara), mantenga presionado el botón Reset durante 10 segundos y la luz se apagará. 2. Para un funcionamiento normal, asegúrese de que la tarjeta microSD (32GB, incluida) está insertada en la ranura apropiada.
Page 15 Definiendo la configuración de la cámara IP Paso 1 Conecte un extremo del cable de red (LAN) al puerto Ethernet de la cámara y el otro extremo al router. Paso 2 Si la cámara está conectada a un NVR de VUpoint, consulte la Guía del grabador de vídeo en red (NVR) de VUpoint para ver más instrucciones de instalación.
Page 16 Paso 5 Seleccione una red inalámbrica de la lista Si la red está protegida con contraseña, introduzca una contraseña en el campo de contraseña Pulse para establecer la conexión de red Wi-Fi Paso 6 Pulse OK...
Page 17 Especificaciones del producto Parámetro Descripción Sensor de imagen 1/2.8” 2 Megapixel CMOS progresivo Distancia IR 30 m Distancia focal 2.8 mm Fuente de alimentación 12V DC, 0.5A Consumo de energía 3.5W Salida de alimentación Wi-Fi 20dBm max. Frecuencia Wi-Fi 2.4 GHz Condiciones de funcionamiento -30◦C a 60◦C/ menos de ≤...
Page 18 Componenti della telecamera IP Telecamera x 1 Dima x 1 Alimentatore x 1 Sacchetto Viti x 1 Manuale rapido x 1 Connettore Impermeabile x 1 32GB Micro SD x 1...
Page 19 Microfono integrato Antenna Wi-Fi Indicatore LED Lente Tasto di reset Nota: Per il ripristino alla configurazione di fabbrica, premere a lungo il tasto Reset per 10 secondi; la luce si spegnerà. 2. Per consentire il normale funzionamento, assicurarsi che la scheda Micro SD (32 GB, in dotazione) sia inserita nell'apposito slot.
Page 20 Configurazione parametri telecamera IP Passo 1 Collegare un cavo LAN alla porta ethernet della telecamera e con l’altro capo del cavo collegarsi al router. Alimentare la telecamera con un alimentatore appropriato. Passo 2 Se la videocamera è collegata a un NVR VUpoint, consultare la Guida all'installazione del videoregistratore di rete VUpoint per ulteriori istruzioni di installazione.
Page 21 Passo 5 Inserire la password Selezionare della rete una rete WiFi WiFi, se dalla lista protetta e delle reti cliccare su disponibili Connetti Passo 6 Cliccare su OK...
Page 22 Specifiche Tecniche Parametro Descrizione Sensore video 1/2.8” 2 Megapixel progressivo CMOS Distanza a IR 30 m Lunghezza Focale 2.8 mm Alimentatore 12V DC, 0.5A Assorbimento 3.5W Potenza trasmessa Wi-Fi 20dBm max. Frequenza Wi-Fi 2.4 GHz Condizioni Operative -30◦C a 60◦C/ meno di ≤ 95%RH Protezione IP67...
Page 23 For the UKCA and CE Declaration of Conformity please refer to our website: www.riscogroup.com Rapport de Conformité de RED: Par la présente, RISCO Group, déclare cet équipement est en conformité aux conditions essentielles et à d'autres dispositions appropriées de la directive 2014/53/EU. Vous pouvez trouver la copie complète de la déclaration de conformité...
Page 24 RISCO, for a period of (i) 24 months from the date of delivery of the Product ( the “Warranty Period”). This Limited Warranty covers the Product only within the country where the Product was originally purchased and only covers Products purchased as new.
Page 25 Software and applications distributed or made available by RISCO in conjunction with the Product (with or without the RISCO brand), including, but not limited to system software, as well as P2P services or any other service made available by RISCO in relation to the Product, are not covered under this Limited Warranty.
Page 26 DAMAGED. CUSTOMER ACKNOWLEDGES THAT NEITHER RISCO NOR ITS LICENSORS CONTROL THE TRANSFER OF DATA OVER COMMUNICATIONS FACILITIES, INCLUDING THE INTERNET, GSM OR OTHER MEANS OF COMMUNICATIONS AND THAT RISCO’S PRODUCTS, MAY BE SUBJECT TO LIMITATIONS, DELAYS, AND OTHER PROBLEMS INHERENT IN THE USE OF SUCH MEANS OF COMMUNICATIONS.
Page 27 Contacting RISCO RISCO Group is committed to customer service and Product support. You can contact us through our website (www.riscogroup.com) or at the following telephone and fax numbers: United Kingdom Belgium (Benelux) Tel: +44-(0)-161-655-5500 Tel: +32-2522-7622 support-uk@riscogroup.com support-be@riscogroup.com Italy China...
