D
Originalbetriebsanleitung
Schlagbohrmaschine
GB
Original operating instructions
Impact Drill
F
Instructions d'origine
Perceuse électrique à percussion
I
Istruzioni per l'uso originali
Trapano a percussione
DK/
Original betjeningsvejledning
N
Slagboremaskine
S
Original-bruksanvisning
Slagborrmaskin
CZ
Originální návod k obsluze
Příklepová vrtačka
SK
Originálny návod na obsluhu
Príklepová vŕtačka
NL
Originele handleiding
Klopboormachine
9

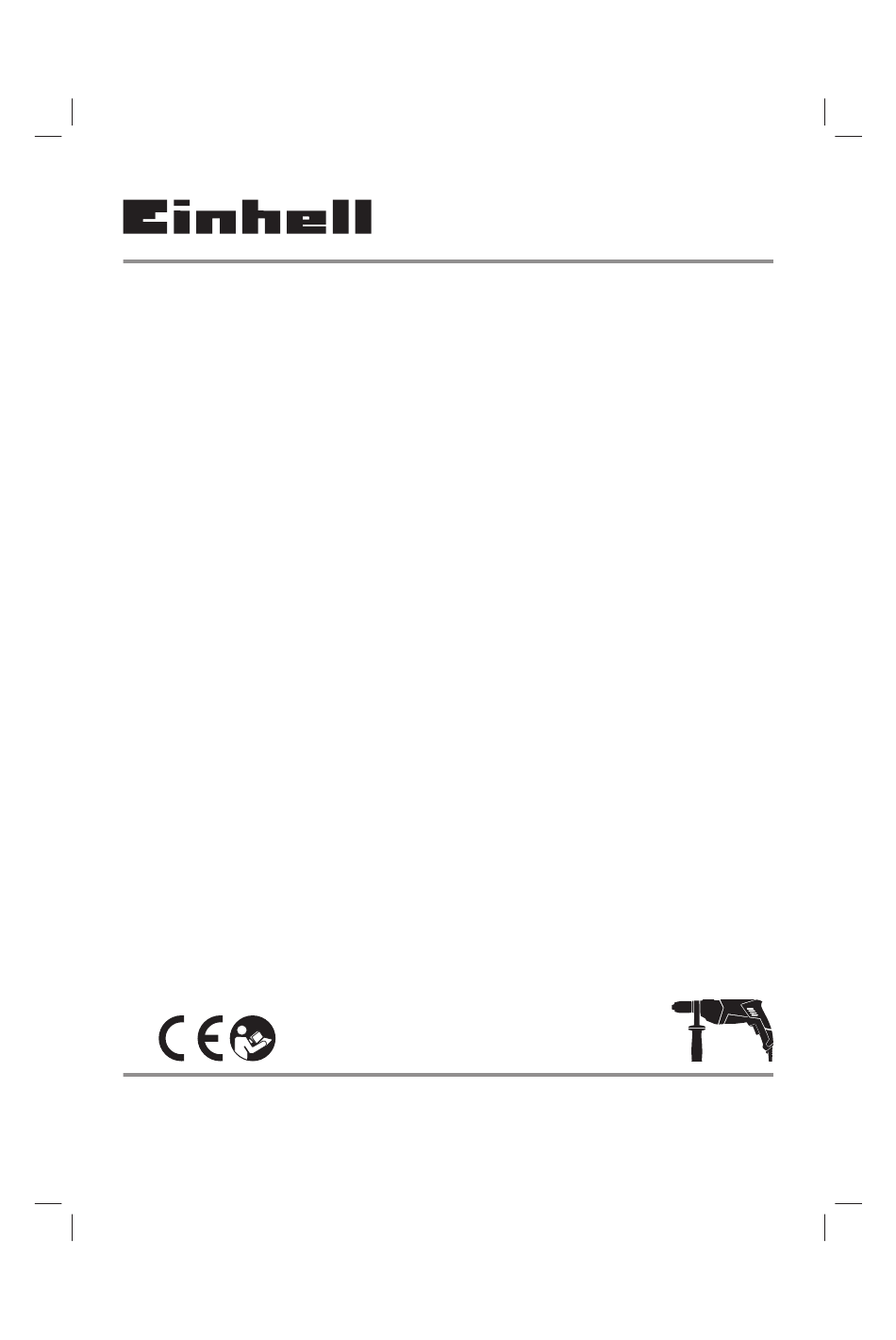

Art.-Nr.: 42.598.46
Anleitung_TC_ID_720_1_E_SPK9.indb 1
Anleitung_TC_ID_720_1_E_SPK9.indb 1
E
Manual de instrucciones original
Taladro de percutor
FIN
Alkuperäiskäyttöohje
Iskuporakone
RUS
Оригинальное руководство по
эксплуатации
ударная дрель
SLO
Originalna navodila za uporabo
Udarni vrtalni stroj
H
Eredeti használati utasítás
Ütvefúrógép
RO
Instrucţiuni de utilizare originale
Maşină de găurit cu percuţie
GR
Πρωτότυπες Οδηγίες χρήσης
Κρουστικο δράπανο
TC-ID 720/1
I.-Nr.: 11018
31.01.2019 14:16:53
31.01.2019 14:16:53

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC-ID 720/1 and is the answer not in the manual?

Questions and answers

Related Manuals for EINHELL TC-ID 720/1

Summary of Contents for EINHELL TC-ID 720/1

  • Page 1 TC-ID 720/1 Originalbetriebsanleitung Manual de instrucciones original Schlagbohrmaschine Taladro de percutor Original operating instructions Alkuperäiskäyttöohje Impact Drill Iskuporakone Instructions d’origine Оригинальное руководство по Perceuse électrique à percussion эксплуатации ударная дрель Istruzioni per l’uso originali Trapano a percussione Originalna navodila za uporabo...
  • Page 2 - 2 - Anleitung_TC_ID_720_1_E_SPK9.indb 2 Anleitung_TC_ID_720_1_E_SPK9.indb 2 31.01.2019 14:17:02 31.01.2019 14:17:02...
  • Page 3 - 3 - Anleitung_TC_ID_720_1_E_SPK9.indb 3 Anleitung_TC_ID_720_1_E_SPK9.indb 3 31.01.2019 14:17:03 31.01.2019 14:17:03...
  • Page 4 - 4 - Anleitung_TC_ID_720_1_E_SPK9.indb 4 Anleitung_TC_ID_720_1_E_SPK9.indb 4 31.01.2019 14:17:06 31.01.2019 14:17:06...
  • Page 5 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.

  • Page 6: Gerätebeschreibung Und Lieferumfang

    • Gefahr! Öffnen Sie die Verpackung und nehmen Sie Beim Benutzen von Geräten müssen einige Si- das Gerät vorsichtig aus der Verpackung. • cherheitsvorkehrungen eingehalten werden, um Entfernen Sie das Verpackungsmaterial so- Verletzungen und Schäden zu verhindern. Lesen wie Verpackungs-/ und Transportsicherungen Sie diese Bedienungsanleitung / Sicherheitshin- (falls vorhanden).

  • Page 7: Technische Daten

    • 4. Technische Daten Verwenden Sie nur einwandfreie Geräte. • Warten und reinigen Sie das Gerät regelmä- ßig. Netzspannung:......220-240 V ~ 50 Hz • Passen Sie Ihre Arbeitsweise dem Gerät an. Leistungsaufnahme: ........720 W • Überlasten Sie das Gerät nicht. Leerlauf-Drehzahl:......0-2800 min •...

  • Page 8: Bedienung

    6. Bedienung Bohrfutter (1) auf die Schlagbohrmaschine geschoben werden kann. • Nach dem Aufschieben des Zusatzhandgrif- 6.1 Ein/Ausschalter (Bild 6/Pos. 5) • fes (8) schwenken Sie diesen in die für Sie Setzen Sie zuerst einen geeigneten Bohrer in angenehmste Arbeitsposition. das Gerät ein (siehe 5.3).

  • Page 9: Austausch Der Netzanschlussleitung

    Regler (6) im Ein-/Ausschalter (5) ein. 6.6.3 Löcher anbohren • Nehmen Sie diese Einstellung nicht während Falls Sie ein tiefes Loch in ein hartes Material des Bohrens vor. (wie etwa Stahl) bohren möchten, empfehlen wir, dass Sie das Loch mit einem kleineren Bohrer 6.4 Rechts-/Linkslauf-Umschalter (Bild 6/ vorbohren.

  • Page 10: Entsorgung Und Wiederverwertung

    8.2 Kohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. 8.3 Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. 8.4 Ersatzteil- und Zubehörbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;...
  • Page 11 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...

  • Page 12: Service-Informationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
  • Page 13 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Page 14 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 14 - Anleitung_TC_ID_720_1_E_SPK9.indb 14 Anleitung_TC_ID_720_1_E_SPK9.indb 14...
  • Page 15 Danger! - Read the operating instructions to reduce the risk of injury Caution! Wear ear-muff s. The impact of noise can cause damage to hearing. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.

  • Page 16: Safety Regulations

    • Danger! Check to see if all items are supplied. • When using the equipment, a few safety pre- Inspect the equipment and accessories for cautions must be observed to avoid injuries and transport damage. • damage. Please read the complete operating If possible, please keep the packaging until instructions and safety regulations with due care.

  • Page 17: Before Starting The Equipment

    sound pressure level ..... 87.5 dB(A) 2. Damage to hearing if no suitable ear protec- tion is used. uncertainty ..........3 dB 3. Health damage caused by hand-arm vib- sound power level ....... 98.5 dB(A) rations if the equipment is used over a pro- uncertainty ..........

  • Page 18: Operation

    • ches the workpiece. Greater pressure on the ON/OFF switch (5): Higher speed (suitable for large/long screws 5.3 Fitting the drill bit (Fig. 5) and hard materials) • Always pull the power plug before making ad- justments to the equipment. Tip: Start drilling holes at low speed.

  • Page 19: Replacing The Power Cable

    6.6 Tips for working with your hammer drill immediately each time you have finished using it. • 6.6.1 Drilling concrete and masonry Clean the equipment regularly with a moist • Switch the Drill/Hammer drill selector switch cloth and some soft soap. Do not use (3) to position B (Hammer drill).
  • Page 20 10. Storage Store the equipment and accessories in a dark and dry place at above freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original packaging. - 20 - Anleitung_TC_ID_720_1_E_SPK9.indb 20 Anleitung_TC_ID_720_1_E_SPK9.indb 20 31.01.2019 14:17:10 31.01.2019 14:17:10...
  • Page 21 For EU countries only Never place any electric power tools in your household refuse. To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g.

  • Page 22: Service Information

    Service information We have competent service partners in all countries named on the guarantee certifi cate whose contact details can also be found on the guarantee certifi cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables. Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

  • Page 23: Warranty Certificate

    Warranty certifi cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card.
  • Page 24 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...

  • Page 25: Consignes De Sécurité

    Danger ! 2.2 Volume de livraison Lors de l’utilisation d’appareils, il faut respecter Veuillez contrôler si l‘article est complet à l‘aide certaines mesures de sécurité afi n d’éviter des de la description du volume de livraison. S‘il blessures et dommages. Veuillez donc lire atten- manque des pièces, adressez-vous dans un délai tivement ce mode d’emploi/ces consignes de de 5 jours maximum après votre achat à...

  • Page 26: Données Techniques

    nel, industriel ou artisanal. Nous déclinons toute La valeur d’émission de vibration indiquée peut responsabilité si l’appareil est utilisé profession- également être utilisée pour estimer l’altération nellement, artisanalement ou dans des sociétés au début. industrielles, tout comme pour toute activité équivalente.
  • Page 27 de celui des aiguilles d’une montre, on la des- drin. • serre. Fermez le mandrin de perceuse (1). Contrô- • La poignée supplémentaire jointe (8) doit tout lez si le foret tient bien dans le mandrin de d’abord être montée. Pour ce faire, tourner la perceuse (1).

  • Page 28: Remplacement De Le Câble D'alimentation Réseau

    Avantages : 6.6.2 Perçage de l’acier • • Le foret est plus facile à contrôler pendant le Mettez le commutateur de perçage / perçage perçage et il ne glisse pas. à percussion (3) en position A (perçage). • • Vous évitez d’obtenir des trous éclatés (par Utilisez pour le traitement de l’acier toujours exemple pour les carreaux) le foret pour acier à...

  • Page 29: Mise Au Rebut Et Recyclage

    • Nous recommandons de nettoyer l’appareil de collecte approprié. Si vous ne connaissez pas directement après chaque utilisation. de centre de collecte, veuillez vous renseigner • Nettoyez l’appareil régulièrement à l’aide d’un auprès de l‘administration de votre commune. chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant;...
  • Page 30 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
  • Page 31 Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

  • Page 32: Bon De Garantie

    Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à...
  • Page 33 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.

  • Page 34: Avvertenze Sulla Sicurezza

    Pericolo! fermi di trasporto / imballo (se presenti). • Nell’usare gli apparecchi si devono rispettare Controllate che siano presenti tutti gli elemen- diverse avvertenze di sicurezza per evitare lesi- ti forniti. • oni e danni. Quindi leggete attentamente queste Verificate che l’apparecchio e gli accessori istruzioni per l’uso/le avvertenze di sicurezza.

  • Page 35: Prima Della Messa In Esercizio

    Pericolo! Attenzione! Rumore e vibrazioni Rischi residui I valori del rumore e delle vibrazioni sono stati Anche se questo elettroutensile viene utiliz- rilevati secondo la norma EN 60745. zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura Livello di pressione acustica L ..
  • Page 36 6. Uso 5.2 Montaggio e regolazione dell’asta di pro- fondità (Fig. 4/Pos. 2) L’asta di profondità (2) viene tenuta 6.1 Interruttore ON/OFF (Fig.6/Pos. 5) • dall’impugnatura addizionale (8) per mezzo del Inserite innanzi tutto una punta adatta serraggio. Ruotando l’impugnatura è possibile nell’apparecchio (vedi 5.3).

  • Page 37: Sostituzione Del Cavo Di Alimentazione

    anello (6) nell’interruttore ON/OFF (5). 6.6.3 Iniziare l’esecuzione di fori • Non effettuate questa impostazione durante Nel caso in cui vogliate eseguire un foro profondo l’esecuzione della perforazione. in un materiale duro (come l’acciaio), vi consi- gliamo di eseguire prima un foro con una punta 6.4 Selettore movimento destrorso/sinistror- piccola.

  • Page 38: Smaltimento E Riciclaggio

    8.2 Spazzole al carbone In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricis- Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista. 8.3 Manutenzione All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.
  • Page 39 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
  • Page 40 Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

  • Page 41: Certificato Di Garanzia

    Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato.
  • Page 42 DK/N Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Forsigtig! Brug beskyttelsesbriller.

  • Page 43: Produktbeskrivelse Og Leveringsomfang

    DK/N Fare! og transportsikringer (hvis sådanne forefin- Ved brug af el-værktøj er der visse sikkerhedsfo- des). • ranstaltninger, der skal respekteres for at undgå Kontroller, at der ikke mangler noget. • skader på personer og materiel. Læs derfor bet- Kontroller maskine og tilbehør for transports- jeningsvejledningen / sikkerhedsanvisningerne kader.

  • Page 44: Inden Ibrugtagning

    DK/N Fare! faktorer at tage højde for. Følgende farer kan Støj og vibration opstå, alt efter el-værktøjets type og konst- Støj- og vibrationstal er beregnet i henhold til ruktionsmåde: EN 60745. 1. Lungeskader, såfremt der ikke bæres egnet støvmaske. Lydtryksniveau L ......
  • Page 45 DK/N • • Drej grebet på hjælpegrebet (8) til igen, så Moderat tryk på tænd/sluk-knap (5): Lavere det sidder fast. omdrejningstal (ved: små skruer, bløde ma- • Bor nu hullet, indtil dybdestoppet (2) berører terialer) • arbejdsemnet. Kraftigere tryk på tænd/sluk-knap (5): Højere omdrejningstal (ved: store/lange skruer, hår- 5.3 Isætning af bor (fi...

  • Page 46: Udskiftning Af Nettilslutningsledning

    DK/N 8. Rengøring, vedligeholdelse og 6.6 Tip til arbejdet med din slagboremaskine reservedelsbestilling 6.6.1 Boring i beton og murværk • Stil omskifter for boring/slagboring (3) i positi- Fare! on B (slagboring). Træk stikket ud af stikkontakten inden vedligehol- • Brug altid hårdmetalsbor kombineret med højt delsesarbejde.

  • Page 47: Bortskaff Else Og Genanvendelse

    DK/N 9. Bortskaff else og genanvendelse Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff...
  • Page 48 DK/N Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på...
  • Page 49 DK/N Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på...
  • Page 50 DK/N Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer.
  • Page 51 Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Obs! Använd skyddsglasögon.

  • Page 52: Beskrivning Av Maskinen Samt Leveransomfattning

    • Fara! Kontrollera att leveransen är komplett. • Innan maskinen kan användas måste särskilda Kontrollera om produkten eller tillbehörsdelar- säkerhetsanvisningar beaktas för att förhindra na har skadats i transporten. • olyckor och skador. Läs därför noggrant igenom Spara om möjligt på förpackningen tills ga- denna bruksanvisning och dessa säkerhetsanvis- rantitiden har gått ut.

  • Page 53: Före Användning

    Fara! 2. Hörselskador om inget lämpligt hörselskydd Buller och vibration används. Buller- och vibrationsvärden har bestämts enligt 3. Hälsoskador som uppstår av hand- och EN 60745. armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- Ljudtrycksnivå...
  • Page 54 5.3 Sätta in borren (bild 5) rial) • Dra alltid ut stickkontakten innan du gör några inställningar på maskinen. Tips: Använd lågt varvtal i början när du borrar • Snabbchucken (1) är försedd med ett spärr- hål. Höj därefter varvtalet stegvis. lås: Spärra = Tryck hylsan (a) framåt Fördelar:...

  • Page 55: Byta Ut Nätkabeln

    8. Rengöring, Underhåll och 6.6.2 Borra i stål • Ställ omkopplaren för borrning/slagborrning reservdelsbeställning (3) på position A (borrning) . • Om du vill bearbeta stål måste du alltid Fara! använda HSS-borrar (HSS = höglegerat Dra alltid ut stickkontakten inför alla rengörings- snabbstål) och ett lågt varvtal.

  • Page 56: Skrotning Och Återvinning

    9. Skrotning och återvinning Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na.
  • Page 57 Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas.
  • Page 58 Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.
  • Page 59 Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på...
  • Page 60 Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Varování! Noste ochranné...
  • Page 61 • Nebezpečí! Zkontrolujte přístroj a příslušenství, zda neby- Při používání přístrojů musí být dodržována určitá ly při přepravě poškozeny. • bezpečnostní opatření, aby se zabránilo zraněním Balení si pokud možno uložte až do uplynutí a škodám. Přečtěte si proto pečlivě tento návod záruční...

  • Page 62: Před Uvedením Do Provozu

    Hladina akustického tlaku L ..... 87,5 dB(A) vhodná ochrana sluchu. 3. Poškození zdraví, které je následkem vi- Nejistota K ..........3 dB brací na ruce a paže, pokud se přístroj Hladina akustického výkonu L ..98,5 dB(A) používá delší dobu nebo není řádně veden a Nejistota K ..........
  • Page 63 • doraz (2) dotkne obrobku. Malý tlak na za-/vypínač (5): nízký počet otáček (vhodné pro: malé šrouby, měkké 5.3 Vsazení vrtáku (obr. 5) materiály) • • Než začnete na přístroji provádět nastavení, Větší tlak na za-/vypínač (5): vyšší počet vždy vytáhněte síťovou zástrčku ze zásuvky. otáček (vhodné...

  • Page 64: Výměna Síťového Napájecího Vedení

    používejte vrtáky z tvrdokovu a nastavení s čisticí prostředky nebo rozpouštědla; tyto vysokým počtem otáček. by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala 6.6.2 Vrtání do oceli voda. Vniknutí vody do elektrického přístroje • Nastavte přepínač...
  • Page 65 10. Skladování Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. - 65 - Anleitung_TC_ID_720_1_E_SPK9.indb 65 Anleitung_TC_ID_720_1_E_SPK9.indb 65 31.01.2019 14:17:18 31.01.2019 14:17:18...
  • Page 66 Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě...
  • Page 67 Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají...

  • Page 68: Záruční List

    Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování...
  • Page 69 Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Pozor! Noste ochranné...

  • Page 70: Bezpečnostné Pokyny

    • Nebezpečenstvo! Odstráňte obalový materiál ako aj obalové/ Pri používaní prístrojov sa musia dodržiavať transportné poistky (pokiaľ sú obsiahnuté). • príslušné bezpečnostné opatrenia, aby bolo Skontrolujte, či obsah dodávky kompletný. • možné zabrániť prípadným zraneniam a vecným Skontrolujte, či nedošlo k poškodeniu prístro- škodám.

  • Page 71: Pred Uvedením Do Prevádzky

    Nebezpečenstvo! Pozor! Hlučnosť a vibrácie Zvyškové riziká Hodnoty hlučnosti a vibrácií boli merané podľa Aj napriek tomu, že budete elektrický prístroj európskej normy EN 60745. obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou Hladina akustického tlaku L ....
  • Page 72 6. Obsluha 5.2 Montáž a nastavenie hĺbkového dorazu (obr. 4/pol. 2) Hĺbkový doraz (2) je pripevnený zovretím prídav- 6.1 Vypínač zap/vyp (obr. 6/pol. 5) • nou rukoväťou (8). Zovretie sa uvoľní resp. dotiah- Najskôr do prístroja založte vhodný vrták ne otáčaním rukoväte. (pozri 5.3).

  • Page 73: Výmena Sieťového Prípojného Vedenia

    6.4 Prepínač pravo-/ľavotočivého chodu (obr. 6.6.4 Vŕtanie do obkladačiek a kachličiek • 6/pol. 7) Na navŕtanie prepnite prepínač vŕtanie/príkle- • Prepínať len v nehybnom stave! pové vŕtanie (3) do polohy A (vŕtanie). • • Pomocou prepínača pravo-/ľavotočivého Ako náhle vrták prenikol cez obkladačku/ chodu (7) nastavte smer pohybu príklepovej kachličku, prepnite prepínač...

  • Page 74: Likvidácia A Recyklácia

    8.3 Údržba Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu. 8.4. Objednávanie náhradných dielov a príslušenstva: Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje: • Typ prístroja • Výrobné číslo prístroja • Identifikačné číslo prístroja • Číslo potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info Tip! Pre dobré...
  • Page 75 Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).
  • Page 76 Servisné informácie Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov. Je potrebné...

  • Page 77: Záručný List

    Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle.
  • Page 78 Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Draag een veiligheidsbril.

  • Page 79: Beschrijving Van Het Gereedschap En Leveringsomvang

    • Gevaar! Verwijder het verpakkingsmateriaal alsmede Bij het gebruik van toestellen dienen enkele verpakkings-/transportbeveiligingen (indien veiligheidsmaatregelen te worden nageleefd om aanwezig). • lichamelijk gevaar en schade te voorkomen. Lees Controleer of de leveringsomvang compleet daarom deze handleiding / veiligheidsinstructies • zorgvuldig door.

  • Page 80: Technische Gegevens

    • 4. Technische gegevens Pas uw manier van werken aan het toestel aan. • Overbelast het toestel niet. Netspanning: ......220-240 V ~ 50 Hz • Laat het toestel indien nodig nazien. Opgenomen vermogen: ......720 watt • Schakel het toestel uit als het niet wordt ge- Onbelast toerental: ......
  • Page 81 6. Bediening worden geschoven. • Na het opschuiven van de extra handgreep (8) zwenkt u die naar de werkpositie die voor 6.1 AAN/UIT-schakelaar (fi g. 6, pos. 5) • het aangenaamst is. Zet eerst een gepaste boor het gereedschap • Draai dan de handgreep in tegengestelde in (zie 5.3).

  • Page 82: Reiniging, Onderhoud En Bestellen Van Wisselstukken

    • Verricht deze afstelling niet tijdens het boren. 6.6.4 Boren in tegels • Breng voor het aanboren de omschakelaar 6.4 Omschakelaar “rechts-/linksdraaiend” “boren/klopboren“ (3) naar stand A (boren). • (fi g. 6, pos. 7). Breng de omschakelaar “boren/klopboren“ (3) • Enkel in stilstand omschakelen! naar stand B (klopboren) zodra de boor de •...
  • Page 83 8.4 Bestelling van onderdelen en toebehoren: Gelieve bij de bestelling van onderdelen de vol- gende gegevens te vermelden: • Type van het apparaat • Artikelnummer van het apparaat • Ident.-nummer van het apparaat • Onderdeelnummer van het benodigde on- derdeel Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Tip! Voor een goed werkre-...
  • Page 84 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
  • Page 85 Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
  • Page 86 Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer.
  • Page 87 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.

  • Page 88: Instrucciones De Seguridad

    • Peligro! Retirar el material de embalaje, así como los Al usar aparatos es preciso tener en cuenta una dispositivos de seguridad del embalaje y para serie de medidas de seguridad para evitar le- el transporte (si existen). • siones o daños. Por este motivo, es preciso leer Comprobar que el volumen de entrega esté...

  • Page 89: Características Técnicas

    4. Características técnicas ¡Reducir la emisión de ruido y las vibracio- nes al mínimo! • Emplear sólo aparatos en perfecto estado. Tensión de red: ....... 220-240 V ~ 50 Hz • Realizar el mantenimiento del aparato y limpi- Consumo de energía: ........ 720 W arlo con regularidad.
  • Page 90 6. Manejo del portabrocas (1). • Tras introducir la empuñadura adicional (8) girarla hasta alcanzar la posición de trabajo 6.1 Interruptor ON/OFF (fi g. 6/pos. 5) • más cómoda. En primer lugar, introducir una broca adecua- • A continuación, girar la empuñadura en la da en el aparato (véase 5.3).

  • Page 91: Cambio Del Cable De Conexión A La Red Eléctrica

    de taladrado. 6.6.4 Taladrar en baldosas y azulejos • Poner el conmutador (3) en la posición A 6.4 Conmutador izquierda/derecha (fi g. 6/ (taladro). • pos. 7) Poner el conmutador (3) en la posición B • ¡Conmutar sólo con el aparato parado! (taladro percutor) en cuanto la broca haya •...

  • Page 92: Eliminación Y Reciclaje

    8.3 Mantenimiento No hay que realizar el mantenimiento a más piezas en el interior del aparato. 8.4 Pedido de piezas de repuesto y acces- orios: A la hora de pasar pedido de piezas de repuesto, es preciso indicar los siguientes datos: •...
  • Page 93 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.

  • Page 94: Información De Servicio

    Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

  • Page 95: Certificado De Garantía

    Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón.
  • Page 96 Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter- veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää! Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.
  • Page 97 Vaara! kuljetusvarmistukset (mikäli käytetty). • Laitteita käytettäessä tulee noudattaa tiettyjä Tarkasta, onko toimitus täysilukuinen. • turvallisuusvarotoimia tapaturmien ja vaurioiden Tarksta, onko laitteessa ja varusteissa kulje- välttämiseksi. Lue sen vuoksi tämä käyttöohje / tusvaurioita. • nämä turvallisuusmääräykset huolellisesti läpi. Säilytä pakkaus, mikäli mahdollista, takuua- Säilytä...

  • Page 98: Ennen Käyttöönottoa

    Vaara! teesta ja mallista riippuen saattaa esiintyä Melu ja tärinä seuraavia vaaroja: Melu- ja tärinäarvot on mitattu standardin EN 1. keuhkovaurioita, ellei käytetä sopivaa pöly- 60745 mukaisesti. suojanaamaria. 2. kuulovaurioita, ellei käytetä soveliaita kuulo- Äänen painetaso L ......87,5 dB(A) suojaimia.
  • Page 99 kunnes se on tukevasti paikallaan. 6.2 Kierrosluvun säätö (kuva 6/nro 5) • • Poraa sitten reikä, kunnes syvyysvaste (2) Voit ohjata kierroslukua käytön aikana koskettaa työstökappaleeseen. portaattomasti. • Valitse kierrosluku painamalla päälle-/pois- 5.3 Poranterän asettaminen paikalleen katkaisinta (5) enemmän tai vähemmän. •...

  • Page 100: Puhdistus, Huolto Ja Varaosatilaus

    7. Verkkojohdon vaihtaminen 6.5 Porauksen/iskuporauksen vaihtokytkin (kuva 7/nro 3) Vaihda suuntaa vain laitteen ollessa pysäh- Vaara! dyksissä! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, Poraaminen: huolto- ja varaosapalvelunsa tai vastaavan pä- Poraamisen/iskuporaamisen vaihtokytkin (3) tevyyden omaava henkilö, jotta vaaratilanteita ei asennossa Poraaminen.

  • Page 101: Käytöstäpoisto Ja Uusiokäyttö

    Vinkki: Hyvän työtuloksen saamiseksi suosittelemme :n korkealaatuisia va- rusteita! www.kwb.eu welcome@kwb.eu 9. Käytöstäpoisto ja uusiokäyttö Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon.
  • Page 102 Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti.
  • Page 103 Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.
  • Page 104 Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset: 1.
  • Page 105 Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю слуха. Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие асбест! Осторожно! Используйте...

  • Page 106: Указания По Технике Безопасности

    Опасность! 2.2 Состав комплекта устройства При использовании устройств необходимо Проверьте комплектность изделия на соблюдать определенные правила техники основании описанного объема поставки. безопасности для того, чтобы избежать При обнаружении недостатка компонентов травм и предотвратить ущерб. Поэтому обратитесь в наш сервисный центр внимательно...

  • Page 107: Технические Данные

    считается не соответствующим Сверление в металле предназначению. За все возникшие в Эмиссионный показатель вибрации результате такого использования ущерб или = 8,6 м/сек h, D травмы любого вида несет ответственность Неопределенность K = 1,5 м/сек пользователь и работающий с устройством, а не...

  • Page 108: Перед Вводом В Эксплуатацию

    или при неправильном пользовании и для этого углубление дополнительной ненадлежащем техническом уходе. рукоятки. • Установите ограничитель глубины обработки (2) на одном уровне со 5. Перед вводом в эксплуатацию сверлом. • Оттяните ограничитель глубины обработки на желаемую глубину Убедитесь перед подключением, что сверления...

  • Page 109: Обращение С Устройством

    6. Обращение с устройством отверстий (например, при облицовке кафелем). 6.1 Переключатель включено-выключено 6.3 Предварительная установка скорости (рисунок 6/поз. 5) • вращения (рисунок 6/поз. 6) Вставьте сначала подходящее сверло в • Регулятор скорости вращения устройство (смотрите 5.3). • (6) позволяет Вам устанавливать Вставьте...

  • Page 110: Замена Кабеля Питания Электросети

    8. Очистка, техобслуживание и пластинами и высокую скорость вращения. заказ запасных деталей 6.6.2 Сверление в стали Опасность! • Установите переключатель сверление/ Перед всеми работами по очистке необходимо ударное сверление (3) в позицию A вынуть штекер из розетки электросети. (сверление). • Используйте...

  • Page 111: Утилизация И Вторичное Использование

    Рекомендация! Для хорошего результата работы мы рекомендуем высококачественные принадлежности ! www.kwb.eu welcome@kwb.eu 9. Утилизация и вторичное использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку...
  • Page 112 Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная...
  • Page 113 Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения...
  • Page 114 Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону, номер...
  • Page 115 Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo! Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha. Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati! Pozor! Uporabljajte zaščitna očala.

  • Page 116: Varnostni Napotki

    • Nevarnost! Preverite morebitne poškodbe naprave in Pri uporabi naprav je potrebno upoštevati nekaj delov pribora, do katerih bi lahko prišlo med varnostnih ukrepov, da bi preprečili poškodbe transportom. • in materialno škodo. Zato skrbno preberite ta Po možnosti shranite embalažo do poteka navodila za uporabo/varnostne napotke.

  • Page 117: Pred Uporabo

    Nevarnost! 2. Poškodbe sluha, če ne uporabljate primerne Hrup in vibracije zaščite za ušesa. Vrednosti hrupa in vibracij so bile ugotavljane v 3. Zdravstvene težave, ki so posledica tresljajev skladu z EN 60745. rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.
  • Page 118 6. Uporaba željeno globino vrtanja nazaj. • Ponovno privijte ročaj dodatnega ročaja (8) tako, da bo ta nameščen trdno. 6.1 Stikalo za vklop/izklop (Slika 6/Poz.5) • • Zdaj vrtajte luknjo tako dolgo, dokler se Prvo v napravo vstavite ustrezen sveder (glej omejevalo globine vrtanja (2) ne dotakne 5.3).

  • Page 119: Zamenjava Električnega Priključnega Kabla

    • Število vrtljajev nastavite na nastavljalnem 6.6.3 Navrtavanje lukenj obročku (6), ki se nahaja na stikalu za vklop/ V primeru, da hočete izvrtati globoko luknjo v trdo izklop (5). kovino (kot je jeklo), Vam priporočamo, da pred • Nastavitve ne spreminjajte medtem, ko vrtate. tem luknjo navrtate z manjšim svedrom.

  • Page 120: Odstranjevanje In Ponovna Uporaba

    8.3 Vzdrževanje V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati. 8.4 Seznam nadomestnih delov in dodatne opreme: Pri naročanju nadomestnih delov navedite nas- lednje: • tip naprave • št. art. naprave • ID-številka naprave • številka potrebnega nadomestnega dela Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info Namig! Za dobre delovne...
  • Page 121 Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo.
  • Page 122 Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz.

  • Page 123: Garancijska Listina

    Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe.
  • Page 124 Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Vigyázat! Hordjon egy védőszemüveget.

  • Page 125: Biztonsági Utasítások

    • Veszély! Távolítsa el a csomagolási anyagot valamint A készülékek használatánál, a sérülések és a a csomagolási- / és szállítási biztosítékot (ha károk megakadályozásának az érdekébe be kell létezik). • tartani egy pár biztonsági intézkedést. Ezért ezt Ellenőrizze le, hogy teljes a szállítás terjedel- a használati utasítást / biztonsági utasításokat •...

  • Page 126: Technikai Adatok

    • 4. Technikai adatok Illessze a munkamódját a készülékhez. • Ne terhelje túl a készüléket. • Hagyja adott esetben leellenőrizni a készü- Hálózati feszültség: ....220-240 V ~ 50 Hz léket. Teljesítményfelvétel: ........720 W • Kapcsolja ki a készüléket, ha nem használja. Üresjáratú-fordulatszám: ....
  • Page 127 6. Kezelés feszesen nem fekszik. • A pótfogantyú (8) úgy a jobbkezesek számára mint a balkezesek számára alkalmas. 6.1 Be/kikapcsoló (6-es kép/poz. 5) • Tegyen először egy megfelelő fúrót a készü- 5.2 A mélységütköző felszerelése és beállítá- lékbe (lásd a 5.3-et). •...

  • Page 128: A Hálózati Csatlakozásvezeték Kicserélése

    beállítógyűrűvel (6) a fordulatszámot. 6.6.4 Kőlapok és csempék fúrása • • Ezt a beállítást nem a fúrás ideje alatt elvé- Állítsa a megfúrásra a fúrni/ütvefúrni átkapc- gezni. solót (3) az A pozícióra (fúrni). • Miután a fúró átütötte a kőlapot/csempét 6.4 Jobb-/balmenet-átkapcsoló...

  • Page 129: Megsemmisítés És Újrahasznosítás

    8.3 Karbantartás A készülék belsejében nem található további karbantartandó rész. 8.4 Pótalkatrészek és tartozékok megrendelése: Pótalkatrész megrendelésénél a következő ada- tokat kellene megadni: • A készülék típusát • A készülék cikk-számát • A készülék ident- számát • A szükséges pótalkatrész pótalkatrész számát Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.
  • Page 130 Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű...
  • Page 131 Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill.
  • Page 132 Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt.
  • Page 133 Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului. Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest! Atenţie! Purtaţi ochelari de protecţie.

  • Page 134: Indicaţii De Siguranţă

    • Pericol! Îndepărtaţi ambalajul, precum şi siguranţele La utilizarea aparatelor trebuie respectate câteva de ambalare şi de transport (dacă există). • măsuri de siguranţă, pentru a evita accidentele Verificaţi dacă livrarea este completă. • şi daunele. De aceea, citiţi cu grijă instrucţiunile Controlaţi aparatul şi accesoriile dacă...

  • Page 135: Date Tehnice

    4. Date tehnice Limitaţi zgomotul şi vibraţiile la un nivel mi- nim. • Utilizaţi numai aparate în stare ireproşabilă. Tensiunea de reţea: ....220-240 V~ 50 Hz • Întreţineţi şi curăţaţi aparatul cu regularitate. Puterea consumată: ........720 W • Adaptaţi modul dvs. de lucru aparatului. Turaţie la mers în gol: .......0-2800 min •...
  • Page 136 6. Operare poată fi împins peste mandrină (1) pe maşina de găurit prin percuţie. • După poziţionarea mânerului suplimentar (8) 6.1 Întrerupător pornire/oprire (Fig. 6/Poz. 5) • potriviţi-l în poziţia de lucru cea mai comodă Montaţi mai întâi un burghiu potrivit în maşină pentru Dvs..

  • Page 137: Schimbarea Cablului De Racord La Reţea

    6.4 Comutatorul rotire stânga/dreapta 6.6.4 Găurire în faianţă, gresie şi plăci de (Fig. 6/Poz. 7) teracotă • • Comutarea se va realiza numai când aparatul Aduceţi comutatorul de găurire/percuţie este în repaus! (3) în poziţia A (găurire) pentru a da gaura •...
  • Page 138 8.3 Întreţinere În interiorul aparatului nu se găsesc piese care necesită întreţinere curentă. 8.4 Comanda pieselor de schimb şi accesoriilor: La comanda pieselor de schimb trebuiesc menţionate următoarele date: • Tipul aparatului • Numărul de articol al aparatului • Numărul de identificare al aparatului •...
  • Page 139 Numai pentru ţări ale UE Nu aruncaţi aparatele electrice la gunoiul menajer! Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu de reciclare ecologic.
  • Page 140 Informaţii de service În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate- riale de consum.

  • Page 141: Certifi Cat De Garanţie

    Certifi cat de garanţie Stimată clientă, stimate client, produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad- resa indicată...
  • Page 142 Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την απώλεια της ακοής. Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η επεξεργασία...

  • Page 143: Υποδείξεις Ασφαλείας

    Κίνδυνος! ισχύουσα απόδειξη αγοράς. Παρακαλούμε να Κατά τη χρήση των συσκευών πρέπει, προς προσέξετε τον πίνακα εγγύησης στους όρους αποφυγή τραυματισμών, να τηρούνται και εγγύησης στο τέλος των οδηγιών. • να λαμβάνονται ορισμένα μέτρα ασφαλείας. Ανοίξτε τη συσκευασία και βγάλτε Διαβάστε...

  • Page 144: Τεχνικά Χαρακτηριστικά

    4. Τεχνικά χαρακτηριστικά Περιορίστε την δημιουργία θορύβου και τις δονήσεις στο ελάχιστο! • Να χρησιμοποιείτε μόνο συσκευές σε άψογη Τάση δικτύου: ......220-240 V ~ 50 Hz κατάσταση. Απορρόφηση ισχύος: ........ 720 W • Να συντηρείτε και να καθαρίζετε τακτικά τη Αριθμός...
  • Page 145 • στο κρουστικό δράπανο με σύσφιιξη. Αυτό το κρουστικό δράπανο είναι Περιστρέφοντας δεξιόστροφα τη χειρολαβή, εξοπλισμένο με ταχύσφικτη υποδοχή εκτελείται η σύσφιξη. Περιστρέφοντας τρυπανιού (1). • αριστερόστρφα, ανοίγει η σύσφιξη. Ανοίξτε την υποδοχή (1). Το άνοιγμα της • Πρέπει πρώτα να τοποθετηθεί η υποδοχής...
  • Page 146 ενεργοποίησης/απενεργοποίησης (5) 6.5 Διακόπτης αλλαγής λειτουργίας σημαίνει χαμηλό αριθμό στροφών δράπανο/κρουστικό δράπανο (εικ.7/αρ. (κατάλληλος για: μικρές βίδες, μαλακά υλικά) Αλλαγή κατεύθυνσης λειτουργίας μόνο • Μεγαλύτερη πίεση στον διακόπτη όταν η συσκευή είναι ακινητοποιημένη! ενεργοποίησης/απενεργοποίησης (5) σημαίνει μεγαλύτερο αριθμό στροφών Δράπανο: (κατάλληλος...

  • Page 147: Αντικατάσταση Του Αγωγού Σύνδεσης Με Το Δίκτυο

    τρυπηθεί η πλάκα ή το πλακίδιο. 8.4 Παραγγελία ανταλλακτικών και αξεσουάρ: Κατά την παραγγελία ανταλλακτικών να 7. Αντικατάσταση του αγωγού αναφέρετε τα εξής: • Τύπος της συσκευής σύνδεσης με το δίκτυο • Αριθμός είδους της συσκευής • Αριθμός ταύτισης της συσκευής Κίνδυνος! •...
  • Page 148 Μόνο για κράτη-μέλη της Ε.Ε. Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα! Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον. Εναλλακτική...
  • Page 149 Ενημέρωση για το σέρβις Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων. Προσέξτε...
  • Page 150 Εγγύηση Αξιότιμη πελάτισα, αξιότιμε πελάτη, τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως είμαστε...
  • Page 151 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Schlagbohrmaschine TC-ID 720/1 E (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Reg.
  • Page 152 - 152 - Anleitung_TC_ID_720_1_E_SPK9.indb 152 Anleitung_TC_ID_720_1_E_SPK9.indb 152 31.01.2019 14:17:32 31.01.2019 14:17:32...
  • Page 153 - 153 - Anleitung_TC_ID_720_1_E_SPK9.indb 153 Anleitung_TC_ID_720_1_E_SPK9.indb 153 31.01.2019 14:17:32 31.01.2019 14:17:32...
  • Page 154 EH 01/2019 (01) Anleitung_TC_ID_720_1_E_SPK9.indb 154 Anleitung_TC_ID_720_1_E_SPK9.indb 154 31.01.2019 14:17:32 31.01.2019 14:17:32...

Table of Contents
