Summary of Contents for TWINBIRD SC-TD08

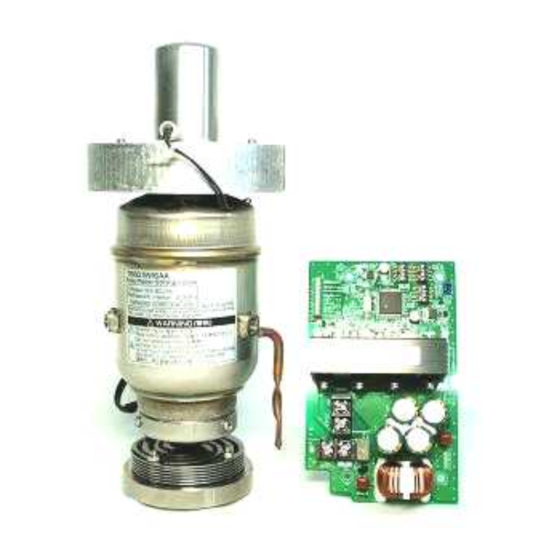

- Page 1 Ref. No. SCDD-090008 取扱説明書 Operation Manual モデル Model: SC-TD08 名称： 80W 型スターリングクーラー Name: 80W Stirling Cooler ツインバード工業株式会社 SC 事業本部 TWINBIRD CORPORATION SC Business Operation TWINBIRD CORPORATION http://fpsc.twinbird.jp (1/20)
- Page 2 装置。 ※これらの応用範囲での販売、使用は特許侵害を構成する可能性があり、特許侵害者に対し、法的措 置が取られる可能性があります。 ※適用分野でご不明な点がございましたら、弊社ＳＣ事業部にお問い合わせください。 This product has been manufactured by Twinbird Corporation under an license agreement with Global Cooling Inc. Twinbird's agreement with Global Cooling restricts the following field of use, manufacture and sale. Prohibited Field: Equipment specifically designed for petroleum and petrochemical testing and analysis.
- Page 3 If you wish to export our Products from Japan for abroad, please contact us prior to exporting. The above regulations were applied at the time of January 2008. Laws and regulations may be revised according to the legal revisions. TWINBIRD CORPORATION http://fpsc.twinbird.jp (3/20)
- Page 4 圧を調整して FPSC への出力を抑えてください。それでも異音 が発生する場合は、弊社までお問い合わせください。 Reduce the output setting of the Stirling cooler if unusual noises are observed coming from inside the pressure vessel. Please contact Twinbird if the reduced output setting does not eliminate the unusual noises. (6) スターリングクーラーに強い衝撃を与えないで下さい。 電源コード...
- Page 5 Failure of the Stirling cooler could result from subjecting the cold side to a strong force. It is made of thin stainless steel sheet surrounding a precision structure. (15) FPSC 内部に高圧のガスが封入されていますので、廃棄の際は弊社までご相談ください。 The Stirling cooler uses a high pressure gas inside, please contact Twinbird if you intend to scrap the Stirling cooler. TWINBIRD CORPORATION http://fpsc.twinbird.jp...
- Page 6 出力設定電圧 Input Voltage to Set Output Voltage: 5V （吸熱部温度 Cold Side Temp.: -80℃） 使用温度範囲 0 ～ 35 ℃ Ambient Temperature Range to Use 吸熱部許容温度範囲 Acceptable Temperature Range at -100 ～ -20 ℃ Cold Side 付属品 駆動基板 (Drive PCB) Accessories TWINBIRD CORPORATION http://fpsc.twinbird.jp (6/20)
- Page 7 Ref. No. SCDD-090008 ３．３ 冷却特性 Graph of Cooling Capacity 試験条件 Condition 周囲温度 Ambient Temperature： 25℃ -120 -100 吸熱部温度 Cold Side Temperature [℃] TWINBIRD CORPORATION http://fpsc.twinbird.jp (7/20)
- Page 8 ２７ｍ ａｘ Ｅｎｄ Ｃａｓｉｎｇ（ ＳＵＳ３０４） （エント゛ケ ーシンク゛） （ ５．８） ３－ Ｍ８ Ｎｕｔ（ナ ット） Ｔｏ ｆｉｘ Ｆ ＰＳＣ（設置用） Ｃｕｐｐｅ ｒ Ｐｉｐｅ（銅 管） φ７９ 設置のと きは１０ｍｍ以上 あけること。 （６９ ．６）ｍａｘ Ｍａｋｅ ｓｐａｃｅ ｍｏｒｅ ｔｈａｎ １０ｍｍ ｗｈｅｎ ｔｏ ｉｎｓｔａｌｌ （４ ００） １ ５ｍａｘ １５ｍａｘ Ｐｏｗｅｒ Ｃｏｒｄ（ＰＶＣ ） ４８ ．４±０．５ [mm] TWINBIRD CORPORATION http://fpsc.twinbird.jp (8/20)
- Page 9 Ref. No. SCDD-090008 (b) 駆動基板 Drive PCB 4-φ4.2 穴 Hole [mm] TWINBIRD CORPORATION http://fpsc.twinbird.jp (9/20)
- Page 10 (1)Turn on the Switch of Power supply. (2)Turn on the Switch of the Drive PCB. ４．４停止方法 Stop of FPSC (1)駆動基板に取り付けたスイッチを OFF(OPEN)にする。 (2)DC24V 電源のスイッチを切る。 (1)Turn off the Switch of the Drive PCB. (2)Turn off the Switch of Power supply. TWINBIRD CORPORATION http://fpsc.twinbird.jp (10/20)
- Page 11 ・出力電圧範囲: AC 2.0～16 V (RMS) ・許容出力電流: 9 A (RMS) (設定最大値) [FG] φ 1.8 mm (穴) [CN1] IDEC BP100-2PN10 ・端子ねじ: M3.5 ・適正締付トルク: 0.6～1.0 N・m (6.1～10.2 kgf・cm) 電源入力 1(+) ・入力電圧: DC 24 V (±10%) ・最大消費電流: 6 A (RMS) 2(-) （24V 入力時） TWINBIRD CORPORATION http://fpsc.twinbird.jp (11/20)
- Page 12 [CN1] IDEC BP100-2PN10 - Screw: M3.5 - Proper Torque: 0.6～1.0 N m (6.1～10.2 kgf cm) Power Source Input 1(+) Input Voltage: 24 V DC (± 10 %) Maximum Current: 6 A (RMS) 2(-) （at 24 V Input） TWINBIRD CORPORATION http://fpsc.twinbird.jp (12/20)
- Page 13 DIP switch. ②FPSC が接続されていないか、又は、断線した。 When the FPSC is disconnected or the input power wire is cut. ③温度センサーが接続されていないか、又は、断線した。 When the temperature sensor is disconnected or wire is cut. ④入力電源電圧が範囲外である。 The power source voltage is out of allowable range. TWINBIRD CORPORATION http://fpsc.twinbird.jp (13/20)
- Page 14 Drive voltage to FPSC is supplied from FPSC output terminal (CN8). 項 目 Item 仕 様 Specification 出力波形 PWM 波形 Output wave shape 基本周波数 80.0Hz Frequency キャリア周波数 28.8 kHz Carrier frequency 出力電圧範囲 AC 2.0～16.0 V (RMS) @80.0Hz Output voltage range 最大出力電流 9A (RMS) Output current capacity TWINBIRD CORPORATION http://fpsc.twinbird.jp (14/20)
- Page 15 ・・・ 20.000 Current (I) 0.000≦I＜4.000 20.000＜I＜21.000 [mA] 16/255 (mA/Step) 出力電圧 2.000 ・・・ 8.300 ・・・ 12.500 ・・・ 16.000 Output 2.000 16.000 voltage 0.45×14/64 0.3×14/64 0.25×14/127 (V/Step) (V/Step) (V/Step) * 電圧および電流が同時入力されている場合は、電圧入力が優先されます。 Input voltage has priority over input current. TWINBIRD CORPORATION http://fpsc.twinbird.jp (15/20)
- Page 16 Ramp speed of output voltage from 4.1 V to 16.0 V is set by SW1. (1 step / 0.44 sec - 1 step / 22.4 sec) 256 16.0V 0.25×14/127 (V/Step) 129 12.5V 0.3×14/64 (V/Step) 8.3V 0.45×14/64 (V/Step) 4.1V 2.0V 112～5251 (1min52sec～1h28min) → 経過時間 Time [sec] TWINBIRD CORPORATION http://fpsc.twinbird.jp (16/20)
- Page 17 SW2 Value 設定温度 +50℃ +52℃ +54℃ +56℃ +58℃ +60℃ +62℃ +64℃ Temperature Limit SW2 状態 1000 1001 1010 1011 1100 1101 1110 1111 SW2 Value 設定温度 +66℃ +68℃ +70℃ +72℃ +74℃ +76℃ +78℃ +80℃ Temperature Limit TWINBIRD CORPORATION http://fpsc.twinbird.jp (17/20)
- Page 18 1 2 3 4 The default setting value of the output current limit is 8.0 A (1010). Please use this setting with no change. Please ask 1 0 1 0 Twinbird if you want to change the setting value. SW3 状態 0000 0001...
- Page 19 (Setting voltage < 1 V or Setting voltage > 5 V) and (Setting current < 4 mA or Setting current > 20 mA) 出力信号 Output 状 態 Status High 警 告 Alarm 正 常 Normal (2)警告信号2停止条件 Condition for cancellation of the alarm signal 2 output 上記①の状態に該当しなくなった時。 When the level of output set signal is within the allowable range. TWINBIRD CORPORATION http://fpsc.twinbird.jp (19/20)
- Page 20 Ref. No. SCDD-090008 ７． お問合せ先 ツインバード工業株式会社 SC 事業本部 E-mail: sc@twinbird.co.jp Tel: 0256-92-6173 Fax: 0256-93-6168 〒959-0292 新潟県燕市吉田西太田 2084-2 Contact TWINBIRD CORPORATION SC Business Operation E-mail: sc@twinbird.co.jp Phone: +81-256-92-6173 Facsimile: +81-256-93-6168 Address: 2084-2, Yoshida-Nishiota, Tsubame-shi, Niigata-ken, 959-0292 Japan TWINBIRD CORPORATION http://fpsc.twinbird.jp (20/20)
