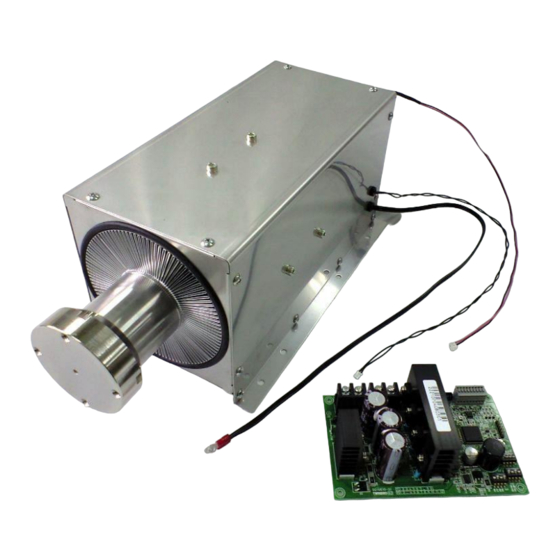

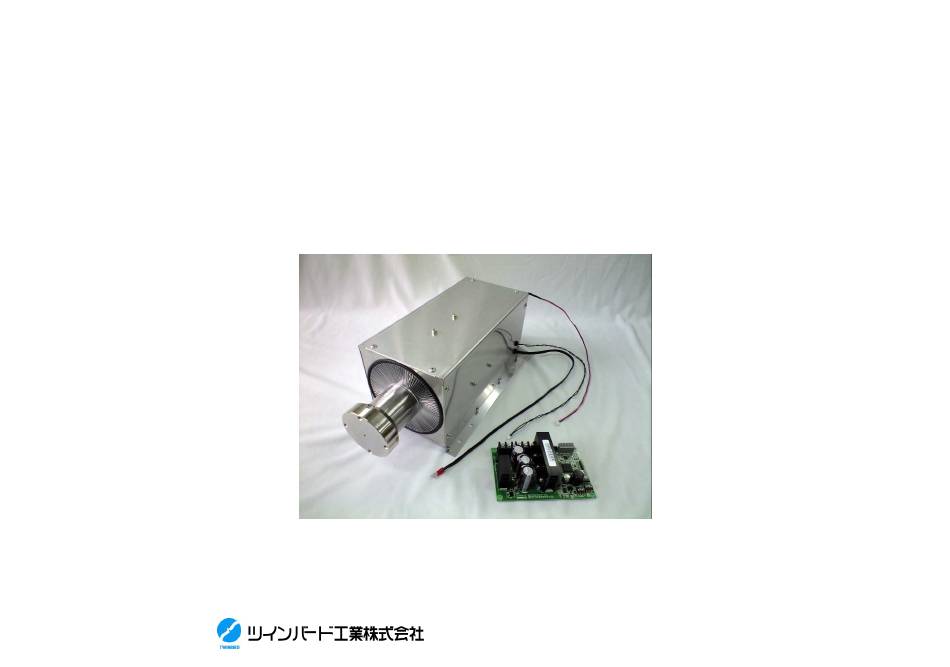

- Page 1 Ref. No. TB-00006169-2 取扱説明書 Operation Manual モデル Model: SC-UE15R 名称 Name: FPSC モジュール UE15R 吸熱リング付 FPSC Ｍｏｄｕｌｅ UE15R with Thermal Conductor ツインバード工業株式会社 TWINBIRD CORPORATION TWINBIRD CORPORATION http://fpsc.twinbird.jp (1/15)
- Page 2 If you wish to export our Products from Japan for abroad, please contact us prior to 貨物等省令：第９条１項六号ロ（一） exporting. もし、輸出を希望する場合は、事前に弊社ＳＣ営業部にお問い合わせください。 The above regulations were applied at the time of November 2019. Laws and regulations なお、この適用は 2019 年 11 月現在であり、法令は改正されることがあります。 may be revised according to the legal revisions. TWINBIRD CORPORATION http://fpsc.twinbird.jp (2/15)
- Page 3 (6) Reduce the output setting of the FPSC Module if unusual noises are observed coming を抑えてください。 from inside the pressure vessel. それでも異音が発生する場合は、弊社までお問い合わせください。 Please contact Twinbird if the reduced output setting does not eliminate the unusual noises. (7) FPSC モジュールに強い衝撃を与えないで下さい。故障の原因となります。 (7) Avoid subjecting the FPSC Module to excessive shock. It could cause internal damage.
- Page 4 り出し 1/4 インチ パージングバルブを用いて、銅パイプ and then treat based on each country regulation. Also, please use safety gloves and から内部のガスを抜いた後、各国ルールに沿って廃棄し work in the release space when disassembling and pulling the gas out. 銅パイプ てください。作業は安全手袋を用い、開放空間にて作業 スターリングクーラー本体 Copper pipe をしてください。 Stirling cooler TWINBIRD CORPORATION http://fpsc.twinbird.jp (4/15)
- Page 5 [駆動基板 Drive PCB] FPSC 接続 ブロア接続 排熱部サーミスタ接続 電源入力 放熱フィン ブロア FPSC Blower Warm Side Thermistor Power Source Input Heat Reject Fin Blower ブロアリード線 吸熱部 Blower Read Wire Cold Side サーミスタリード線 Thermistor Read Wire FPSC リード線 FPSC Read Wire TWINBIRD CORPORATION http://fpsc.twinbird.jp (5/15)
- Page 6 Ref. No. TB-00006169-2 3.2 主要寸法 Main Size [FPSC モジュール FPSC Module] [駆動基板 Drive PCB] [mm] TWINBIRD CORPORATION http://fpsc.twinbird.jp (6/15)
- Page 7 (2) 本製品を動作させたまま吸熱部温度を急激に変化させた場合、異常音が発生する voltage down accordingly the application product. ことがあります。応用製品に応じて異常音が発生しないようにご使用ください。 (2) An abnormal noise may occur from the FPSC when the cold side temperature is changed suddenly. Please use accordingly the application product to prevent the abnormal noise. TWINBIRD CORPORATION http://fpsc.twinbird.jp (7/15)
- Page 8 スイッチ Switch ブロア ブロア FPSC モジュール FPSC モジュール Blower Blower FPSC Module FPSC Module 温度センサー 温度センサー Temp. Sensor Temp. Sensor サーミスタ サーミスタ Thermistor Thermistor FPSC FPSC DC48V 電源 DC48V 電源 DC48V Power Supply DC48V Power Supply TWINBIRD CORPORATION http://fpsc.twinbird.jp (8/15)
- Page 9 Stirling cooler. If condensed water enters, it could cause internal damage. 放熱フィン Heat Reject Fin 排気 Exhaust Air 断熱部 Insulation Area 排気の回り込み防止 吸気 Exhaust Air Leak Prevention Intake Air 吸熱部 Cold Side TWINBIRD CORPORATION http://fpsc.twinbird.jp (9/15)
- Page 10 Setting of Warm Side Temperature 排熱部温度上限設定 Limit 1010：70℃ Pin 9 ････ 1 1010：70℃ (Please use with this setting.) (この設定でご使用ください。) [SW3] DIP SW [SW3] DIP SW Setting of Output Current Limit 電流制限値設定 1000：7.6A 1000：7.6Ａ (Please use with this setting.) (この設定でご使用ください。) TWINBIRD CORPORATION http://fpsc.twinbird.jp (10/15)
- Page 11 Output Voltage [V] ･･･ 33.5 33.5 出力電圧 [V] ･･･ 33.5 33.5 (CN8) (CN8) 33.5/255（V/Step） 33.5/255（V/Step） Input Circuit 入力回路 Differential input impedance: 94 Ω 作動入力: 94 Ω *1 Input voltage has priority over input current. ※1 電圧および電流が同時入力されている場合は、電圧入力が優先されます。 TWINBIRD CORPORATION http://fpsc.twinbird.jp (11/15)
- Page 12 Vref – 0.5V Vref I=1mA 電圧 GND + 0.5V I=1mA Voltage GND + 0.5V I=1mA Output High 10mA V=4.5V 出力 High 10mA V=4.5V Current 10μA 12μA V=0.5V 電流 10μA 12μA V=0.5V Vref: DC5V (±10%) Vref: DC5V (±10%) TWINBIRD CORPORATION http://fpsc.twinbird.jp (12/15)
- Page 13 80.0 Hz Frequency 80.0 Hz キャリア周波数 28.8 kHz Carrier frequency 28.8 kHz 出力電圧範囲 AC 0～33.5 V (RMS) at 80.0Hz Output voltage range AC 0～33.5 V (RMS) at 80.0Hz 最大出力電流 9A (RMS) Output current capacity 9A (RMS) TWINBIRD CORPORATION http://fpsc.twinbird.jp (13/15)
- Page 14 Please use with this setting. Changing this setting could cause internal damage. 6. お問合せ先 6. Contact ツインバード工業株式会社 TWINBIRD CORPORATION SC 営業部 SC Sales Department Tel: 03-3663-8774 Phone: +81-3-3663-8774 Fax: 03-3663-8642 Facsimile: +81-3-3663-8642 〒103-0001 東京都中央区日本橋小伝馬町 14-4 ツインバード日本橋ゲートオフィス Address: 14-4, Kodenma-cho, Nihonbashi, Chuo-ku, Tokyo, 103-0001, Japan TWINBIRD CORPORATION http://fpsc.twinbird.jp (14/15)
- Page 15 Ref. No. TB-00006169-2 TWINBIRD CORPORATION http://fpsc.twinbird.jp (15/15)
