Owner's Manual
Portable USB 3.2 Gen 1 USB-C
®
Docking Station - Black
Model: U442-DOCK3-B
Español 12 • Français 22 • Русский 32
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind. You could also win an
ISOBAR6ULTRA surge protector—a $100 value!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U442-DOCK3-B and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tripp Lite U442-DOCK3-B

Summary of Contents for Tripp Lite U442-DOCK3-B

  • Page 1 PROTECT YOUR INVESTMENT! Register your product for quicker service and ultimate peace of mind. You could also win an ISOBAR6ULTRA surge protector—a $100 value! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved.

  • Page 2: Package Contents

    USB DisplayPort Alternate Mode • VGA, DVI* or HDMI monitor • Ethernet network with speeds up to 10/100/1000 Mbps *Requires an adapter, such as Tripp Lite’s P566-Series. See Optional Accessories. USB Type-C and USB-C are trademarks of USB Implementers Forum.

  • Page 3: Product Features

    Product Features • Supports USB DisplayPort Alternate Mode for connecting a VGA or an HDMI monitor via a USB-C or Thunderbolt 3 port • Supports connection of DVI monitor via HDMI to DVI adapter (see Optional Accessories) • HDMI port supports video resolutions up to 3840 x 2160 (4K x 2K) @ 30 Hz •...
  • Page 4 Product Features • IEEE 802.3az (Energy Efficient Ethernet) compliant • Supports full-duplex and half-duplex operations • Supports IPv4 and IPv6 pack Checksum Offload Engine (COE) to reduce CPU loading • Supports Wake-on-LAN • Compact design fits easily into your laptop bag for travel •...

  • Page 5: Product Overview

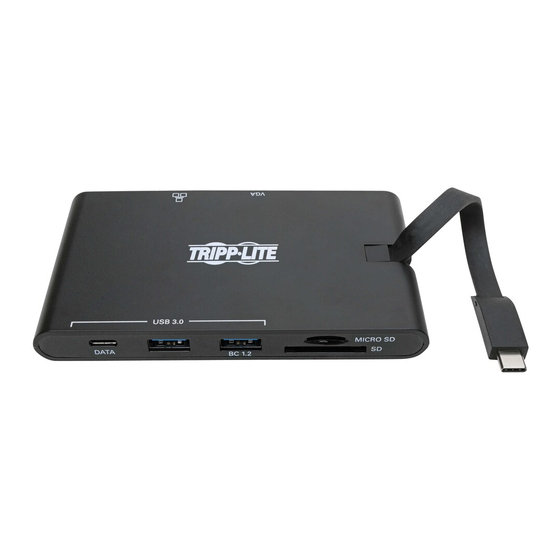

    Product Overview USB-C 3.2 Data Port (Female): connects to USB-C device USB-A Ports (Female): connect up to 2 USB peripherals Note: Port located next to the memory card slots provides charging. Micro SD Memory Card Slot: insert Micro SD Memory Card SD/MMC Memory Card Slot: insert SD/MMC Memory Card HDMI Port (Female): connects HDMI monitor...

  • Page 6: Installation

    Installation Notes: • Only one monitor can be connected at a time. • Only one memory card slot can be used at a time. • When connected to power through USB-C charging port, 15W of power is dedicated to the docking station and connected USB peripherals.
  • Page 7 Installation 1. Connect the dock’s USB Type-C connector to the USB-C or Thunderbolt 3 port on your laptop, tablet or other device. 2. Connect the dock’s VGA port to the VGA port on a monitor using a VGA cable. Connect the dock’s HDMI port to the HDMI port on a monitor using a HDMI cable.

  • Page 8: Specifications

    Specifications Input Connectors USB-C (M) Charging USB-C (F) Output Connectors USB-A (2x) USB-A (F) USB-C USB 3.2 Type-C Data (F) 10/100/1000 Ethernet RJ45 (F) VGA (F) HDMI HDMI (F) Memory Card Slots Micro SD and SD/MMC Environmental Operating Temperature 32° to 113°F (0° to 45°C) Operating Humidity 10% to 90% RH, Non-Condensing...

  • Page 9: Warranty And Product Registration

    Warranty and Product Registration 3-Year Limited Warranty Tripp Lite warrants its products to be free from defects in materials and workmanship for a period of three (3) years from the date of initial purchase. Tripp Lite’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products.
  • Page 10 Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
  • Page 11 Warranty and Product Registration Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment. WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union) Under the Waste Electrical and Electronic Equipment...

  • Page 12: Manual Del Propietario

    Estación de Conexión Portátil USB 3.2 Gen 1 USB-C - Negra ® Modelo: U442-DOCK3-B English 1 • Français 22 • Русский 32 1111 W. 35th Street, Chicago, IL 60609 EE UU tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados.

  • Page 13: Contenido Del Empaque

    • Monitor VGA, DVI* o HDMI • Red Ethernet con velocidades hasta 10Mbps / 100Mbps /1000Mbps * Requiere un adaptador, como la Serie P566 de Tripp Lite Ver Accesorios Opcionales. USB Type-C y USB-C son marcas comerciales registradas del USB Implementers Forum.

  • Page 14: Características Del Producto

    Características del Producto • Soporta USB DisplayPort Modo Alterno para conectar monitores VGA y HDMI mediante un puerto USB-C o Thunderbolt 3 • Soporta la conexión de un monitor DVI mediante adaptador HDMI a DVI (ver Accesorios Opcionales) • El puerto HDMI soporta resoluciones de video de hasta 3840 x 2160 (4K x 2K) @ 30Hz •...
  • Page 15 Características del Producto • Restablece automáticamente la operación desde los modos de hibernación y suspensión • Compatible con IEEE 802.3az (Ethernet Eficiente con la Energía) • Soporta operaciones Dúplex y Semi-dúplex • Soporta Checksum Offload Engine [COE] de módulo IPv4 e IPv6 para reducir la carga del CPU •...

  • Page 16: Vista General Del Producto

    Vista General del Producto Puerto de Datos USB-C 3.2 (Hembra): se conecta a un dispositivo USB-C Puertos USB-A (Hembra): conecte hasta 2 periféricos USB. Nota: El puerto ubicado junto a las ranuras para tarjeta de memoria es para carga. Ranura para Tarjeta de Memoria Micro SD: inserte una Tarjeta de Memoria Micro SD Ranura para Tarjeta de Memoria SD / MMC: inserte una Tarjeta de Memoria SD / MMC...

  • Page 17: Instalación

    Instalación Notas: • Solo se puede conectar un monitor a la vez. • Sólo se puede usar una tarjeta de memoria a la vez. • Cuando se conecta a la energía a través de un puerto de carga USB-C, 15W de potencia se dedican a la estación de conexión y los periféricos USB conectados.
  • Page 18 Instalación 1. Conecte el conector USB Type-C de la estación de conexión al puerto USB-C o Thunderbolt 3 en su laptop, tableta u otro dispositivo. 2. Conecte el puerto VGA de la estación de conexión al puerto VGA de un monitor usando un cable VGA. Conecte el puerto HDMI de la estación de conexión al puerto HDMI de un monitor usando un cable HDMI.

  • Page 19: Especificaciones

    Especificaciones Conectores de Entrada USB-C (M) Carga USB-C (F) Conectores de Salida USB-A (2x) USB-A (H) USB-C Datos USB 3.2 Type-C (H) Ethernet 10Mbps / RJ45 (H) 100Mbps / 1000Mbps VGA (H) HDMI HDMI (H) Ranuras para Tarjeta de Micro SD y SD / MMC Memoria Ambiental Temperatura de...
  • Page 20 Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante...
  • Page 21 Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. 1111 W. 35th Street, Chicago, IL 60609 EE UU tripplite.com/support...

  • Page 22: Manuel De L'utilisateur

    Station d'accueil portable USB 3.2 Gen 1 USB-C - noire ® Modèle : U442-DOCK3-B English 1 • Español 12 • Русский 32 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

  • Page 23: Contenu De L'emballage

    • Réseau Ethernet avec des vitesses allant jusqu'à 10/100/1 000 Mbps *Exige un adaptateur, comme un adaptateur de la série P566 de Tripp Lite. Consulter Accessoires en option. USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum...

  • Page 24: Caractéristiques Du Produit

    Caractéristiques du produit • Prend en charge le mode alternatif USB DisplayPort pour connecter les moniteurs VGA et HDMI via un port USB-C ou Thunderbolt 3 • Prend en charge la connexion d'un moniteur DVI via un adaptateur de HDMI à DVI (voir Accessoires en option) •...
  • Page 25 Caractéristiques du produit • Deux ports de données USB-A et un port de données Type-C partagent un maximum de 10 W (5 V 2 A) de puissance. • Prend en charge Fast Role Swap de la distribution de puissance (PD) 3.0 pour maintenir la connexion des données et de l'alimentation au moment du retrait de l'alimentation de chargement •...

  • Page 26: Aperçu Du Produit

    Aperçu du produit Port de données USB-C 3.2 (femelle) : se connecte à un dispositif USB-C Ports USB-A (femelle) : permettent de raccorder jusqu’à 2 équipements périphériques USB. Remarque : Le port situé à côté des fentes pour carte mémoire permet le chargement. Fente pour carte mémoire SD : pour insérer la carte mémoire Micro SD Fente pour carte mémoire SD/MMC : pour insérer...

  • Page 27: Installation

    Installation Remarques : • Un seul moniteur peut être connecté à la fois. • Une seule carte mémoire peut être utilisée à la fois. • Lorsqu’alimenté par le biais du port de chargement USB-C, 15 W sont dédiés à la station d'accueil et aux périphériques USB connectés.
  • Page 28 Installation 1. Raccorder le connecteur USB-C Type-C de la station d'accueil au port USB-C ou Thunderbolt 3 sur l'ordinateur, la tablette ou tout autre appareil. 2. Raccorder le port VGA de la station d'accueil au port VGA sur un moniteur en utilisant un câble VGA.

  • Page 29: Caractéristiques Techniques

    Caractéristiques techniques Connecteurs d'entrée USB-C (M) Chargement USB-C (F) Connecteurs de sortie USB-A (2x) USB-A (F) USB-C Données USB 3.2 Type-C 10/100/1 000 Ethernet RJ45 (F) VGA (F) HDMI HDMI (F) Fentes pour carte Micro SD et SD/MMC mémoire Écologique Température de 0 à...

  • Page 30: Garantie

    Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé...
  • Page 31 Garantie Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de...

  • Page 32: Руководство Пользователя

    Портативная док-станция с разъемами USB 3.2 Gen 1 / USB-C® в черном корпусе Модель: U442-DOCK3-B English 1 • Español 12 • Français 22 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

  • Page 33: Содержимое Упаковки

    режим USB DisplayPort Alternate • Монитор VGA, DVI* или HDMI • Сеть Ethernet с поддержкой скоростей до 10/100/1000 Мбит/с *Требуется переходник (например, Tripp Lite серии P566). См. раздел Опциональные комплектующие. USB Type-C и USB-C являются торговыми знаками компании USB Implementers...
  • Page 34 Характеристики продукта • Поддержка режима USB DisplayPort Alternate для подключения мониторов VGA и HDMI через порт USB-C или Thunderbolt 3 • Возможность подключения DVI-монитора через переходник HDMI- DVI (см. раздел "Опциональные комплектующие") • Порт HDMI поддерживает видеоразрешения до 3840 x 2160 (4K x 2K) при...
  • Page 35 Характеристики продукта • Соответствие требованиям стандарта IEEE 802.3az (энергоэффективный Ethernet) • Поддержка полнодуплексного и полудуплексного режимов работы • Поддержка контрольной суммы разгрузки (СОЕ) IPv4 и IPv6, обеспечивающая снижение нагрузки на ЦП • Поддержка Wake-on-LAN • Благодаря своей компактной конструкции устройство легко помещается...
  • Page 36 Краткое описание изделия Порт передачи данных USB-C 3.2 (гнездовой): обеспечивает подключение данного устройства к другому устройству с разъемом USB-C Порты USB-A (гнездовые): обеспечивают подключение до 2 периферийных USB-устройств. Примечание. Порт, расположенный рядом с разъемами для карт памяти, обеспечивает зарядку. Разъем для карты памяти Micro SD: обеспечивает возможность установки...
  • Page 37 Установка ПРИМЕЧАНИЕ: • За один раз можно подключить только один монитор. • Устройство рассчитано на одновременное использование только одной карты памяти. • При подключении к источнику питания через зарядный порт USB-C 15 Вт мощности выделяется на док-станцию и подключаемые периферийные USB- устройства.
  • Page 38 Установка 1. Соедините порт USB-C с портом USB-C или Thunderbolt 3 своего портативного компьютера, планшета или другого устройства. 2. Соедините порт VGA с портом VGA своего монитора через VGA- кабель. ИЛИ Соедините порт HDMI с портом HDMI своего монитора через HDMI- кабель.
  • Page 39 Технические характеристики Входные разъемы USB-C (штекерный) Зарядный USB-C (гнездовой) Выходные разъемы USB-A (гнездовой) ― 2 шт. USB-A USB-C USB 3.2 Type-C Data (гнездовой) 10/100/1000 Ethernet RJ45 (гнездовой) VGA (гнездовой) HDMI HDMI (гнездовой) Разъемы для карт памяти Micro SD и SD/MMC Условия...
  • Page 40 Компания Tripp Lite гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA ―...
  • Page 41 жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
