Infrared thermal imaging camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

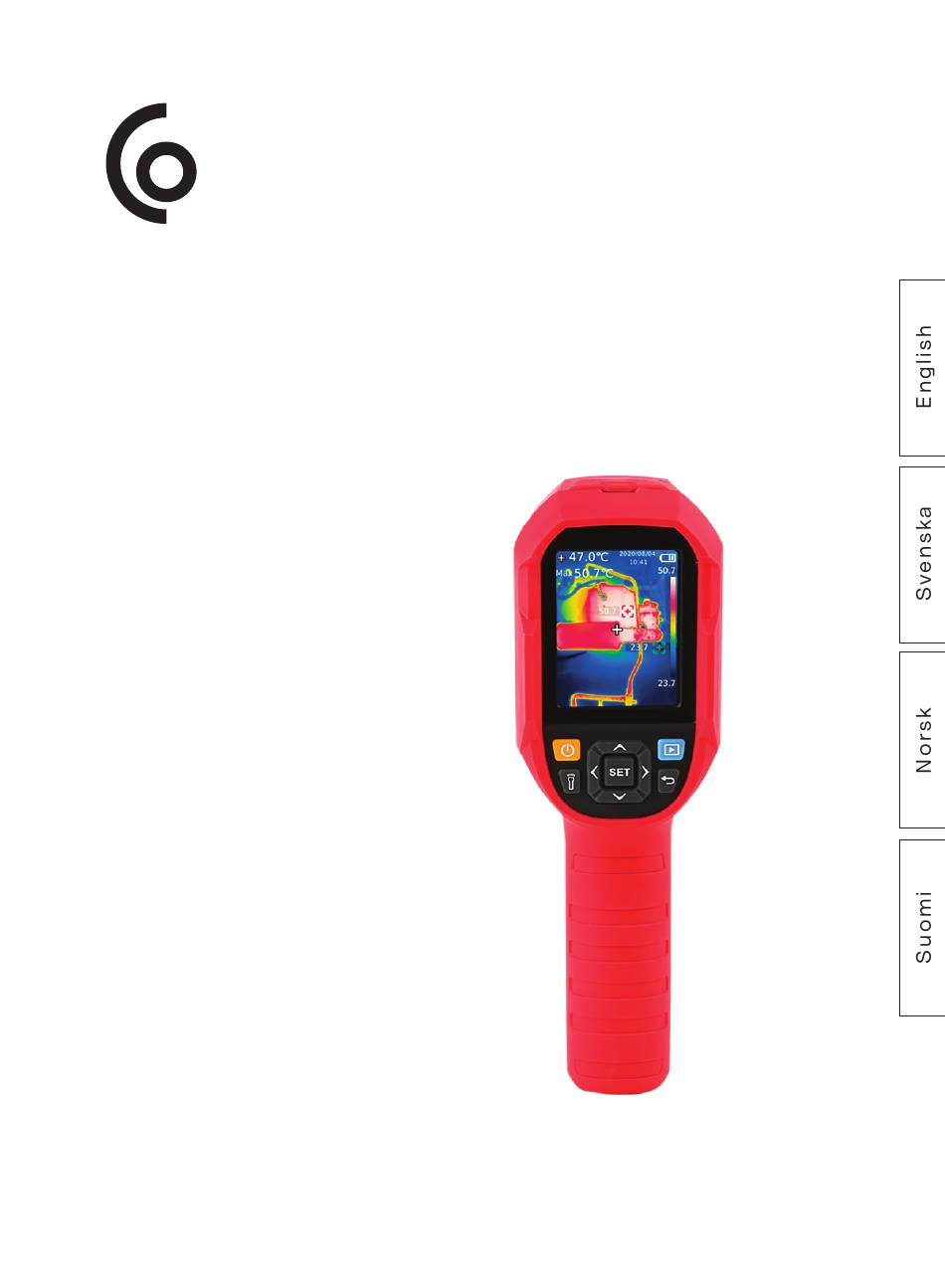

Infrared Thermal
Imaging Camera
SE | Värmekamera
NO | Varmekamera
FI | Lämpökamera
Art.no
Model
36-9241
UTi260B
Ver. 20230620
