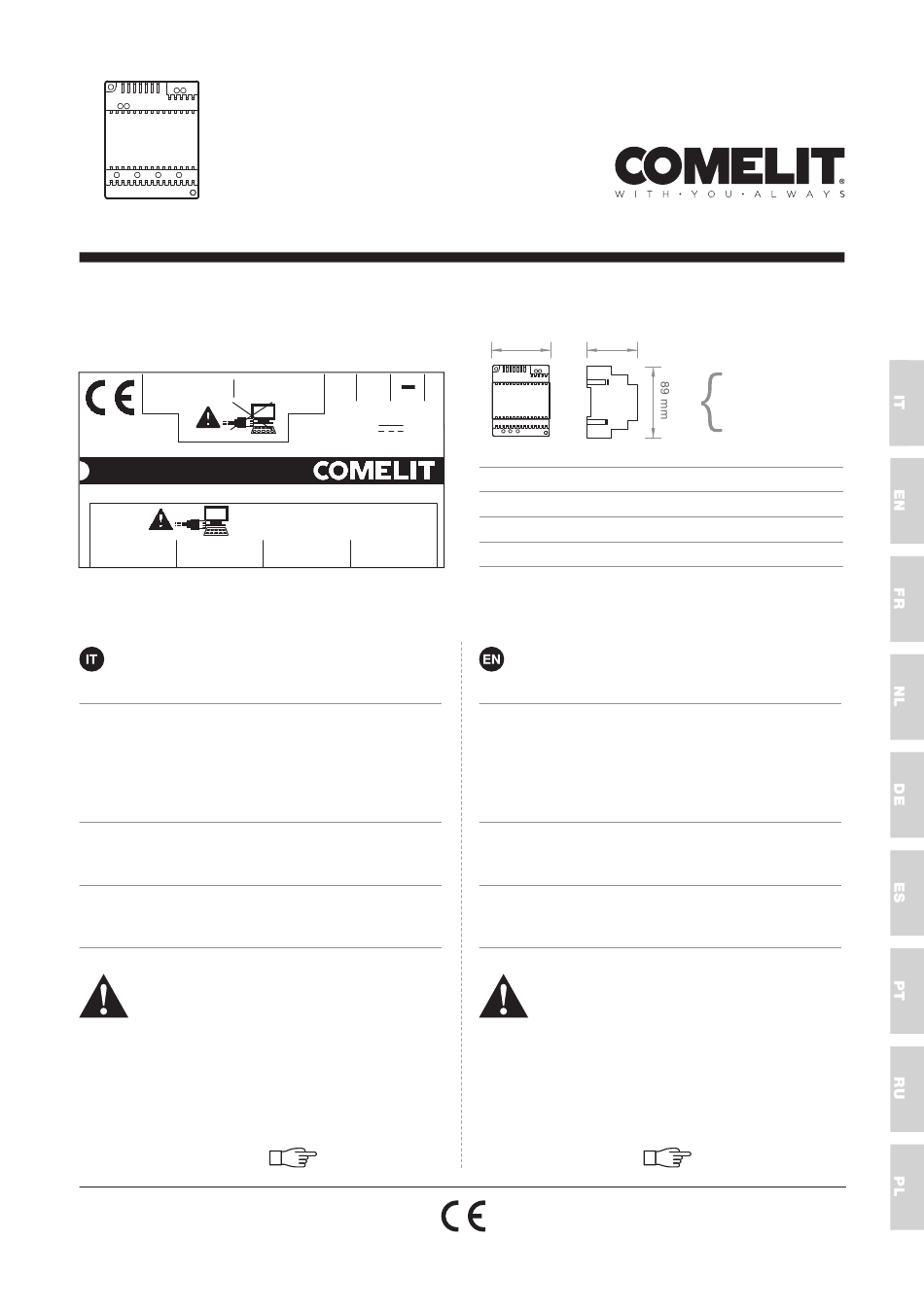

Comelit 1440A Technical Manual

art.
1440A
T E C H N I C A L M A N U A L
IN 1
Art.1440A
SOLO CON CAVO ROSSO COMELIT 1449
ONLY WITH COMELIT RED CABLE 1449
OUT 1 OUT 2
Derivatore di piano per sistema di
videocitofonia IP
+ - Morsetti alimentazione esterna per il
collegamento degli alimentatori art. 1441 o
art. 1441B.
L'art. 1440A può essere alimentato
anche tramite PoE Comelit da un altro
art. 1440A tramite la porta IN1.
IN1 Porte ethernet di montante 10/100 Mbit/s
IN2 utilizzate per la connessione dei derivati
come ripetitori di segnale o altri switch.
OUT Porte ethernet di derivazione 10/100 Mbit/s
1 -4 utilizzate per la connessione dei derivati
come posti esterni, posti interni ecc.
Connettere l'art. 1440A solo a dispositivi
Comelit. Collegare altri dispositivi solo sulle
porte OUT e tramite il cavo rosso Comelit
art. 1449 per evitare il danneggiamento.
Per il corretto funzionamento del sistema
di protezione dell'art. 1440A è necessario
che il montante sia collegato in entrata
sulla porta IN1 e in uscita sulla porta IN2.
Distanze di collegamento
+
IN 2
40-56 Vdc
OUT 3 OUT 4
pag. 4
71 mm 62 mm
Maximum absorption 1.4 W
Power supply 3A Max
Operating temperatures 5 - 40°C
Operating humidity (max. RH) (%) 75

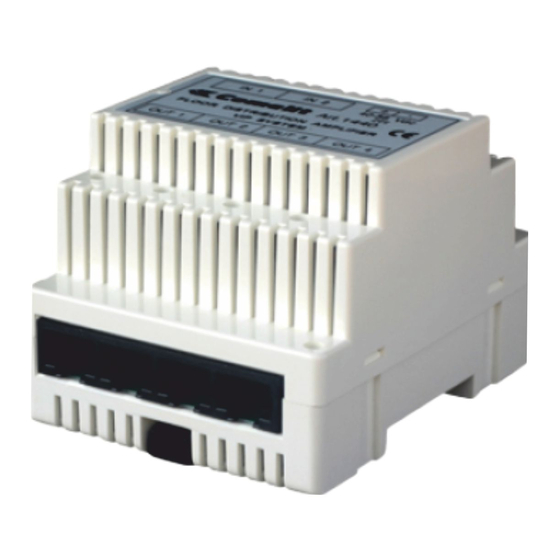

Floor distributor for IP video entry
systems
+ - External power supply terminals for
connection of power supply units art. 1441
or art. 1441B.
Art. 1440A can also be powered through
Comelit PoE from another art. 1440A via
port IN1.
IN1 Riser Ethernet ports 10/100 Mbit/s used
IN2 for connection of the branches as signal
repeaters or other switches.
OUT Distribution Ethernet ports 10/100 Mbit/s
1 -4 used for connection of the branches as
external units, internal units etc.
Only connect art. 1440A to Comelit
devices. Only connect other devices to the
OUT ports and using the red Comelit cable
art. 1449 to avoid damage.
For correct operation of the system
protecting art. 1440A, the riser must be
connected to the input on port IN1 and
the output on port IN2.
Connection distances
4 moduli DIN
4 DIN modules
page 4
