Summary of Contents for newform XT 4270E

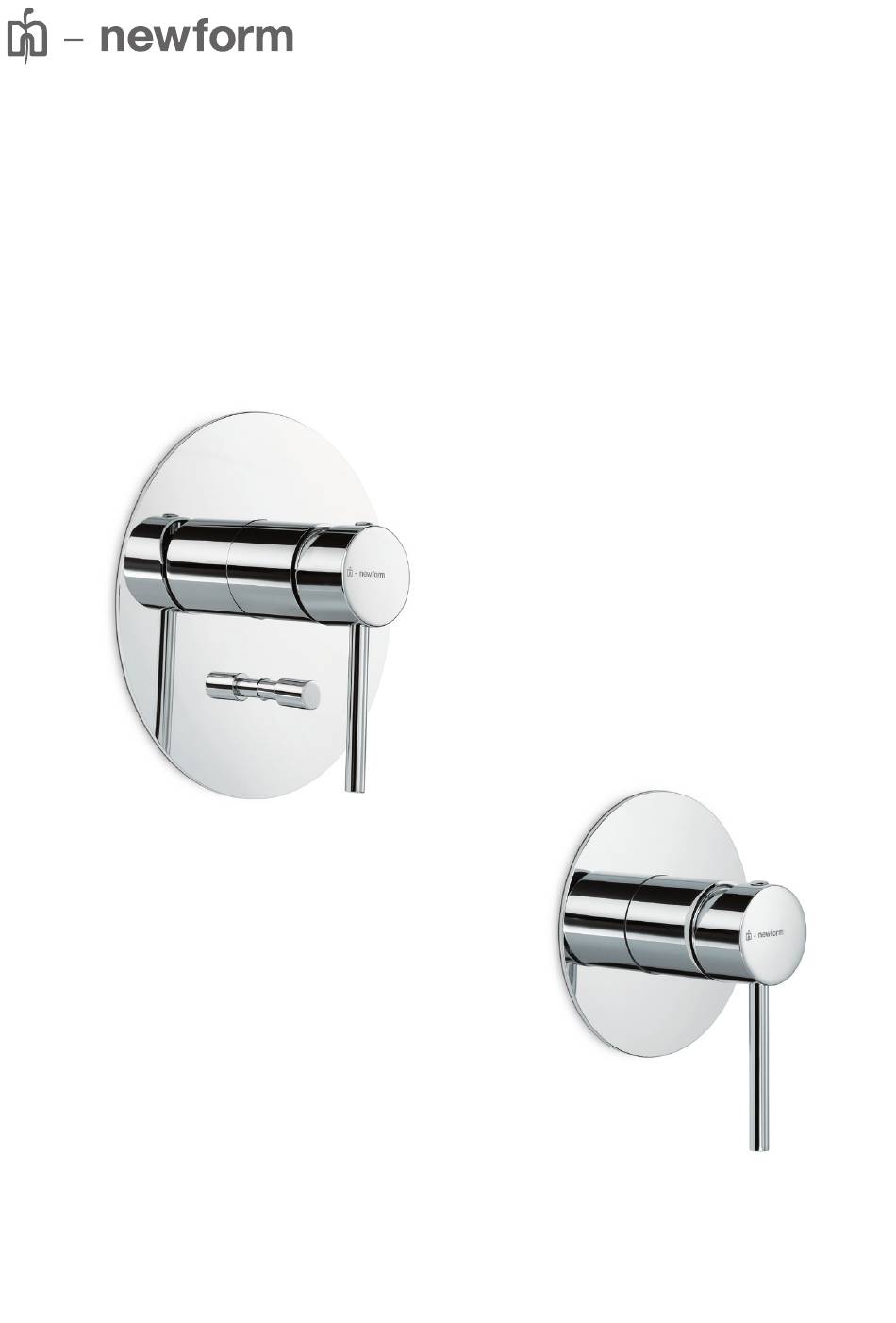

  • Page 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 ‫تعليامت‬ 4270E 4275E...
  • Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
  • Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
  • Page 4 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE ‫البيانات املرجعية‬ СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 4270E 10862-10843 4275E 10863-10841 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
  • Page 5 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 10862 10843 IT - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation without removing the plastic protec- tion cap.
  • Page 6 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ TAGLIARE A FILO DEL RIVESTIMENTO 10862 ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO_ ОТРЕЗАТЬ...
  • Page 7 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 10843 TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO SKÄR...
  • Page 8 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’in- stallazione delle parti esterne, accertarsi che l’impianto sia chiuso. EN - ATTENTION: before removing protection cap, in order to proceed with the asembling of the external parts, be sure that the installation is closed.
  • Page 9 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 4270E Coppia di serraggio ghiera 12-13 Nm Reccomended tightening torque 12-13 Nm Couple de serrage recommandé 12-13 Nm Anzugsdrehmoment 12-13-Nm Par de apriete recomendado 12-13 Nm Utilizzare una chiave dinamometrica Use a dynamometric wrench...
  • Page 10 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 72070E 10862 Момент затяжки зажимной гайки 12-13 Нм Ringens vridmoment 12-13 Nm 环形螺母松紧扭矩为12-13Nm 13-12 Используйте динамометрический ключ Använd en dynamometrisk nyckel 请使用扭矩扳手...
  • Page 11 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 10863 10841 IT - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation without removing the plastic protection cap. FR - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
  • Page 12 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO SKÄR AV JÄMS MED BEKLÄDNADEN_ 将...
  • Page 13 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 4275E Coppia di serraggio ghiera 12-13 Nm Reccomended tightening torque 12-13 Nm Couple de serrage recommandé 12-13 Nm Anzugsdrehmoment 12-13-Nm Par de apriete recomendado 12-13 Nm Utilizzare una chiave dinamometrica Use a dynamometric wrench...
  • Page 14 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ ‫إج ر اءات الرتكيب‬ INSTALLATIONSPROCEDURER _ 安装程序 _ 4275E Момент затяжки зажимной гайки 12-13 Нм Ringens vridmoment 12-13 Nm 环形螺母松紧扭矩为12-13Nm 13-12 Используйте динамометрический ключ Använd en dynamometrisk nyckel 请使用扭矩扳手...
  • Page 15 Flüssigkeit), schleifende Schwämme oder weitere Produkte, die regole. Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. MAINTENANCE SUBSTITION OF BUILT-IN CISTERN DEFLECTOR...
  • Page 16: Уход И Содержание

    ‫عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى‬ Det rekommenderas dessutom att du rengör kranarna ‫. من أية مسؤولية عن األ رض ار‬NEWFORM S.p.A uteslutande med tvål och vatten och undviker användning .‫الناجمة عن عدم م ر اعاة هذه القواعد‬...
  • Page 17 ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ ‫قطع الغيار‬ RESERVDELAR_ 备件 _ 4270E 17360 10862-10843 10698 15652 25227 14720 17322 25073 25025 10779 25228 4275E 17360 10863-10841 10698 15652 25227 14720 17322 25072 25228...
  • Page 18 PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG- ‫الحموالت‬ HETER _ 总量_ 4270E (10862-10843) 4270E (10862-10843) (1) USCITA PRINCIPALE_ MAIN EXIT_ SORTIE PRINCIPALE_ SALIDA PRINCIPAL_ ГЛАВНЫЙ ВЫХОД _ HUVUDUTGÅNG_ 主出口_ HAUPTAUSGANG_ ‫مخرج رئييس‬ l/min 12,40 17,58 21,53 24,92 27,90 4270E (10862-10843) (2) l/min 13,81 19,56...
  • Page 19 NOTE...
  • Page 20: Утилизация Упаковки

    ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 ‫التخلص من املكونات يف نهاية العمر التشغييل‬ NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
