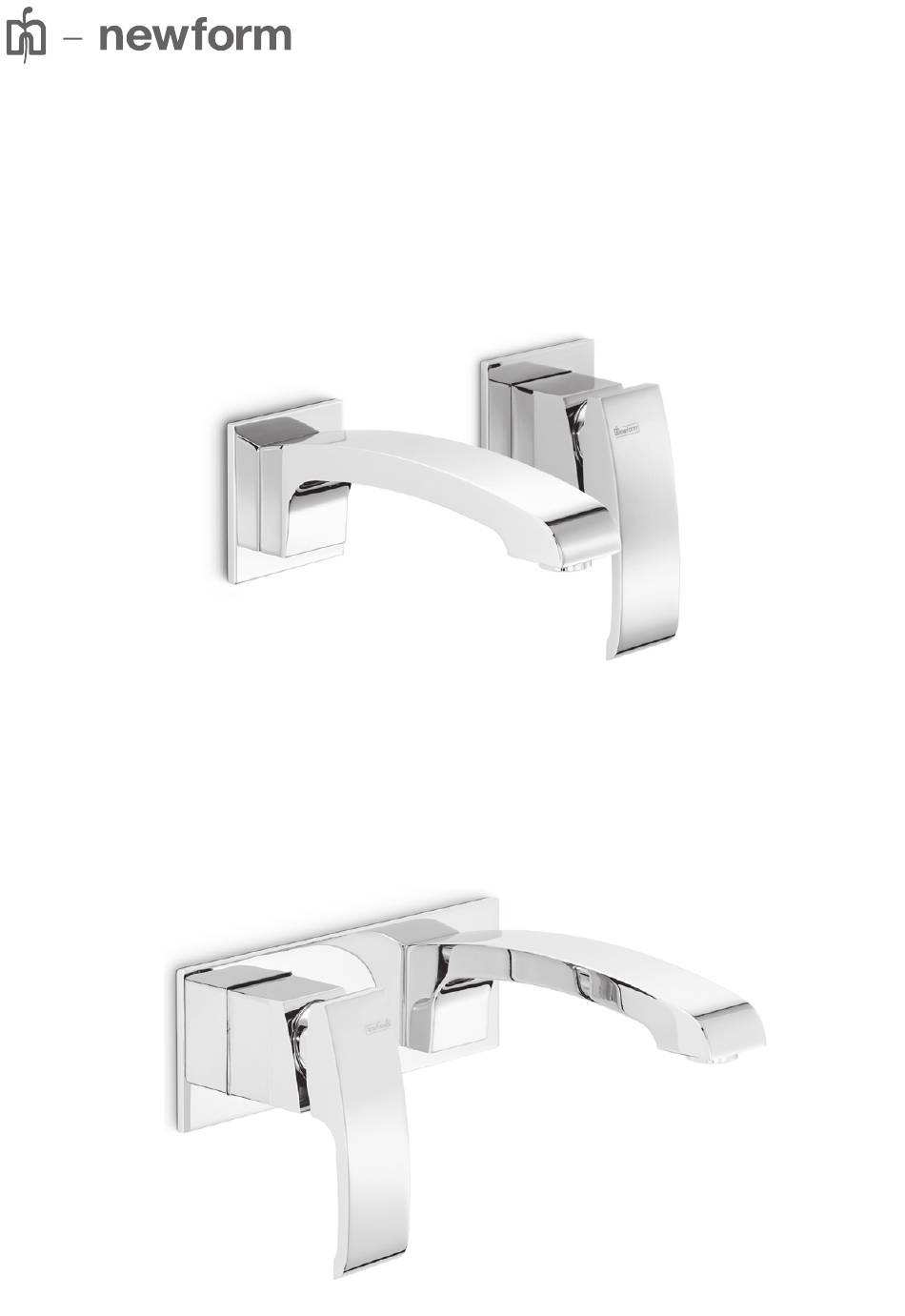

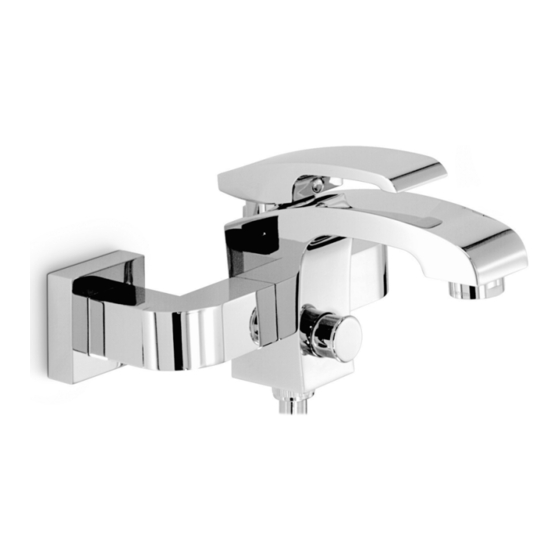

- Page 1 X-SENSE istruzioni instructions instructions de montage Bedienungsanleitung instrucciones 62530E 62531E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 X-SENSE DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 62530E...
- Page 4 X-SENSE DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 62531E...
- Page 5 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE Fissaggio e connessione Montage und Verbindung FASE SCHRITT miscelatore des Mischers Der Plastikschutz vom Mischer wegnehmen, wie es im Bild dar- Togliere la protezione in plastica del miscelatore gestellt ist.
- Page 6 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE Befestigung außerhalb FASE SCHRITT Fissaggio parti esterne Stücke Avvitare il raccordo canna (2) nella parte incassata Die Auslaufverbindung (2) in den UP-Teil einschrauben, interponendo il decoro (1). Innestare la bocca (3) e indem man die Dekorplatte (1) zwischenlegt.
-
Page 7: Maintenance
Newform s.p.a. will not respond to any da- kohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. mages caused by failure to observe the above rules. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN... - Page 8 X-SENSE RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 62530E - 62531E 21971 21913 10960 21914 14720 21990 12766 21917 21921 10986 12601 CH032 21923...
- Page 9 X-SENSE PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ pressione portata pressure flow rate pression débit 27853 + 62530E Druck Wasserströmung 27853 + 62531E presión caudal (bar) (l/min) 9,89 13,93 17,10 19,81 22,21...
-
Page 10: Smaltimento Dell'imballaggio
SMALTIMENTO DELL’IMBALLAGGIO Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio. Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte d’as ssia per i bambini. - Page 11 NOTE...
- Page 12 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
