Τοίχος
Εσωτερικό
Εικ. 3.2
Fig.3.2

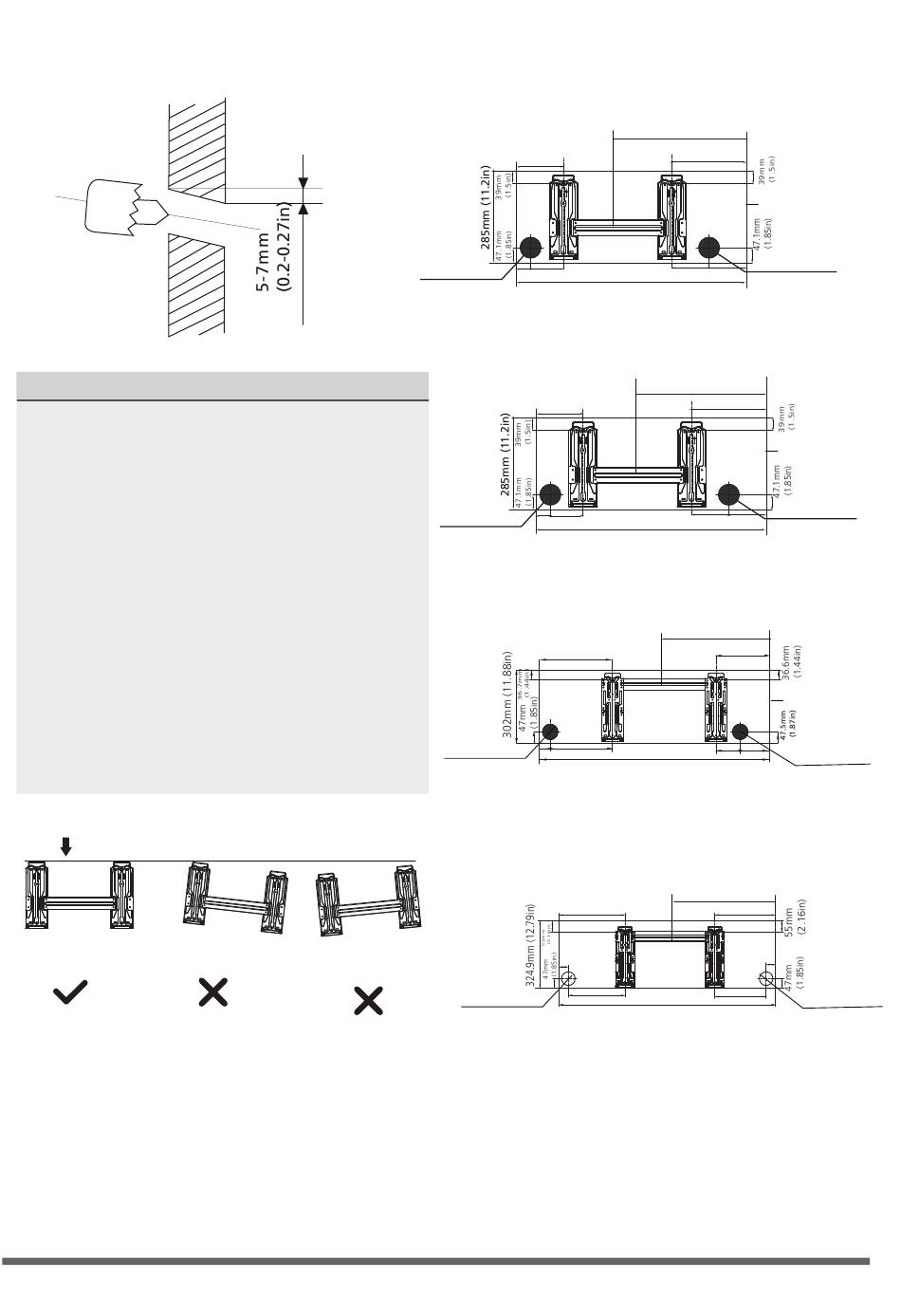

ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ
Διαφορετικά μοντέλα έχουν διαφορετικές βά-
σεις στήριξης. Με σκοπό να επιβεβαιώσε-
τε ότι έχετε αρκετό χώρο στο δωμάτιο για να
τοποθετήσετε την εσωτερική σας μονάδα, το
διάγραμμα στα δεξιά εμφανίζει διαφορετι-
κούς τύπους επιτοίχιων μονάδων σύμφωνα
με τις ακόλουθες διαστάσεις:
• Πλάτος βάσης στήριξης
• Ύψος βάσης στήριξης
• Πλάτος εσωτερικής μονάδας αναφορικά με
την βάσης στήριξης
• Ύψος εσωτερικής μονάδας αναφορικά με
την βάσης στήριξης
• Προτεινόμενη θέση της τρύπας τοίχου (για
τη δεξιά και αριστερή βάση στηριξης)
• Σχετικές αποστάσεις μεταξύ βιδών
Σωστός προσανατολισμός Επιτοίχιας Μονάδας
Εξωτερικό
Left rear wall
hole 65mm (2.5in)
146.5mm(5.76in)
45mm(1.7i n ) 101.6mm(4i n )
715mm(28in)
Model A
228.5mm(8.99in)
Left rear wall
hole 65mm (2.5in)
45mm(1.7i n )
183.6mm(7.2i n )
805mm(31.7in)
Model B
304.1mm(11.9in)
Left rear wall
45mm( 1 . 7 i n ) 259.1mm(10.2i n )
hole 65mm (2.5in)
958.3mm(37.7in)
Model C
316.7mm(12.4in)
45mm(1.77in)
Left rear wall
271.7mm(10.69in)
hole 65mm (2.5in)
ΣΗΜΕΙΩΣΗ: Όταν ο αγωγός αερίου έχει διάμετρο
Φ16mm(5/8in) ή μεγαλύτερη, η οπή στον τοίχο θα
πρέπει να είναι 90mm(3.54in).
398mm(15.67in)
233.1mm(9.17in)
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
115.6mm(4.55in) 117.5mm(4.62in)
398mm(15.98in)
241mm(9.48in)
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
117.5mm(4.62in)
123.6mm(4.86i n )
439mm(17.28in)
224.2mm(8.82in)
Indoor unit
outline
100.6mm(3.96i n ) 123.7mm(4.87i n )
506mm(19.92in)
291mm(11.45in)
45mm(1.77in)
246mm(9.68in)
1037.6mm(40.85in)
Model D
Page 13
ƒ
ƒΣελίδα 13
Right rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
„
„
