Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
Dash
Quick Start
Thank you for purchasing the MSI®
This Quick Start section provides demonstration diagrams about
how to install your computer. Some of the installations also provide
video demonstrations. Please link to the URL to watch it with the web
browser on your phone or tablet. You may have even link to the URL
by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI®
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d'avoir choisi la carte mère MSI®
manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI®
PRO-DASH. В этом разделе представлена информация, которая
поможет вам при сборке комьютера. Для некоторых этапов сборки
имеются видеоинструкции. Для просмотра видео, необходимо
открыть соответствующую ссылку в веб-браузере на вашем
телефоне или планшете. Вы также можете выполнить переход по
ссылке, путем сканирования QR-кода.
o cerca il tuo prodotto tra le

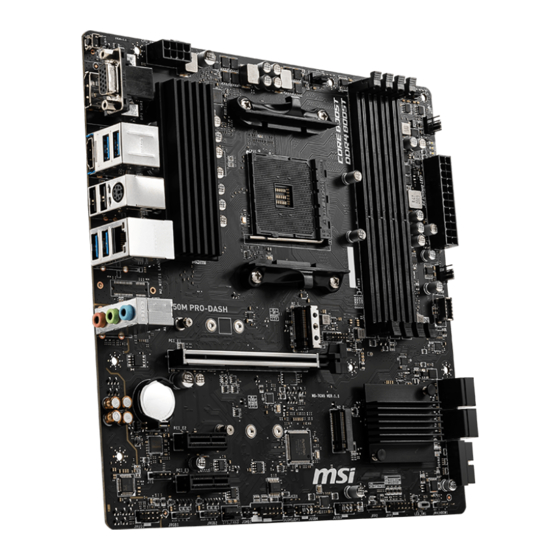

B550M PRO-DASH
migliori offerte di Schede Madri
B550M PRO-DASH
Motherboard gewählt
B550M
PRO-DASH. Ce
MSI B550M PRO-
motherboard.
B550M
Quick Start
I
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for MSI B550M PRO-DASH
Summary of Contents for MSI B550M PRO-DASH
- Page 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI® B550M PRO-DASH. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
- Page 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора ⚽ https://youtu.be/Xv89nhFk1vc CPU_FAN1 Quick Start...
- Page 3 ⚠ Important If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink. Wenn Sie einen CPU-Kühler mit Schraubenbefestigung einsetzen, folgen Sie bitte den Anweisungen unten um das Retention-Modul zu entfernen und den Kühler zu installieren.
- Page 4 Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/ Установка памяти DDR4 ⚽ http://youtu.be/T03aDrJPyQs DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2 Quick Start...
- Page 5 Connecting the Front Panel Header/ Anschließen der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Подключение разъемов передней панели ⚽ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch JFP1...
- Page 6 Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы ⚽ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in Quick Start...
- Page 7 Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’alimentation/ Подключение разъемов питания ⚽ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1 Quick Start...
- Page 8 Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/ Установка дисков SATA Youtube ⚽ http://youtu.be/RZsMpqxythc VIII Quick Start...
- Page 9 Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты ⚽ http://youtu.be/mG0GZpr9w_A Quick Start...
- Page 10 Connecting Peripheral Devices/ Peripheriegeräte/ Connecter un périphérique anschliessen/ Подключение периферийных устройств Quick Start...
- Page 11 Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
- Page 12 NOTE Quick Start...
-
Page 13: Table Of Contents
Contents Safety Information ....................2 Specifications ......................3 Package contents ....................8 Rear I/O Panel ....................... 9 LAN Port LED Status Table ..................9 Realtek Audio Console ................... 9 Overview of Components ..................11 Processor Socket ....................12 DIMM Slots ......................13 PCI_E1~3: PCIe Expansion Slots ................ -
Page 14: Safety Information
Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start. -
Page 15: Specifications
∙ Supports non-ECC UDIMM memory ∙ Supports ECC UDIMM memory ∙ Supports un-buffered memory * Please refer www.msi.com for more information on compatible memory. ∙ 1x PCIe 3.0/ 4.0 x16 slot (PCI_E1)* Expansion Slot ∙ 2x PCIe 3.0 x1 slots * The supported specification depends on installed processor. - Page 16 Continued from previous page AMD B550 Chipset ∙ 4x SATA 6Gb/s ports ∙ 2x M.2 slots (Key M) ▪ M2_1 slot (from processor) ▫ Supports PCIe 4.0/ 3.0 x4 * Storage ▫ Supports SATA 6Gb/s ▫ Supports 2242/ 2260/ 2280 storage devices ▪...
- Page 17 Continued from previous page ∙ 1x 24-pin ATX main power connector ∙ 1x 8-pin ATX 12V power connector ∙ 4x SATA 6Gb/s connectors ∙ 2x M.2 slots (M-Key) ∙ 1x USB 3.2 Gen 1 5Gbps Type-C port ∙ 1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports) ∙...
- Page 18 ∙ UEFI AMI BIOS BIOS Features ∙ ACPI 6.0, SMBIOS 2.8 ∙ Multi-language ∙ Drivers ∙ DRAGON CENTER ∙ CPU-Z MSI GAMING Software ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙ Mystic Light ∙ User Scenario ∙...
- Page 19 Continued from previous page ∙ Audio ▪ Audio Boost ∙ Cooling ▪ Pump Fan ▪ Smart Fan Control ∙ LED ▪ Mystic Light Extension (RAINBOW/RGB) ▪ EZ LED Control ▪ EZ DEBUG LED Special Features ∙ Performance ▪ DDR4 Boost ▪...
-
Page 20: Package Contents
M.2 screws (3 pcs./pack) Accessories Case badge Product registration card Application Driver DVD Quick installation guide Documentation MSI components compatibility & reward program card ⚠ Important If any of the above items are damaged or missing, please contact your retailer. Package contents... -
Page 21: Rear I/O Panel
Rear I/O Panel PS/2 Combo Line-In USB 3.2 Gen 1 1 Gbps LAN (5Gbps) Type-A Mic-In USB 2.0 Flash BIOS Button Type-A Line-Out DisplayPort Flash BIOS USB 3.2 Gen 1 Port (5Gbps) Type-A ∙ Flash BIOS Port/ Button - Please refer to page 29 for Updating BIOS with Flash BIOS Button. - Page 22 ∙ Device Selection - allows you to select a audio output source to change the related options. The check sign indicates the devices as default. ∙ Application Enhancement - the array of options will provide you a complete guidance of anticipated sound effect for both output and input device. ∙...
-
Page 23: Overview Of Components
Overview of Components Processor Socket DIMMA1 DIMMA2 DIMMB1 CPU_FAN1 CPU_PWR1 DIMMB2 PUMP_FAN1 JRAINBOW2 SYS_FAN1 ATX_PWR1 SYS_FAN2 JUSB1 M2_1 JTPM1 PCI_E1 M2_2 SATA▼1▲2 BAT1 JBAT1 SATA▼3▲4 PCI_E2 JUSB2 PCI_E3 JAUD1 JRAINBOW1 JRGB1 LED_SW1 JRGB2 JFP1 SYS_FAN3 JFP2 JSMB1 JCOM1 JUSB3 JCI1 JUSB4 Overview of Components... -
Page 24: Processor Socket
Processor Socket Distance from the center of the CPU to the nearest DIMM slot. 53.8 mm Introduction to the AM4 CPU The surface of the AM4 CPU has a yellow triangle to assist in correctly lining up the CPU for motherboard placement. -
Page 25: Dimm Slots
It is recommended to use a more efficient memory cooling system for full DIMMs installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. Please refer www.msi.com for more information on compatible memory. ∙ Overview of Components... -
Page 26: Pci_E1~3: Pcie Expansion Slots
PCI_E3: PCIe 3.0 x1 (PCH) ⚠ Important If you install a large and heavy graphics card, you need to use a tool such as MSI ∙ Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot. -
Page 27: M2_1~2: M.2 Slots (Key M)
M2_1~2: M.2 Slots (Key M) ⚽ Video Demonstration Watch the video to learn how to Install M.2 module. http://youtu.be/JCTFABytrYA M2_1 M2_2 M.2 slot installation 1. Move the position of the standoffs according to your M.2 SSDs length if need. 2. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 3. -
Page 28: Jfp1, Jfp2: Front Panel Connectors
JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch... -
Page 29: Cpu_Pwr1, Atx_Pwr1: Power Connectors
CPU_PWR1, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground... -
Page 30: Jusb1: Usb 3.2 Gen 1 5Gbps Type-C Connector
JUSB1: USB 3.2 Gen 1 5Gbps Type-C Connector This connector allows you to connect USB 3.2 Gen 1 5Gbps Type-C connector on the front panel. The connector possesses a foolproof design. When you connect the cable, be sure to connect it with the corresponding orientation. USB Type-C Cable JUSB1 USB Type-C port on... -
Page 31: Jusb3~4: Usb 2.0 Connectors
JUSB3~4: USB 2.0 Connectors These connectors allow you to connect USB 2.0 ports on the front panel. USB0- USB1- USB0+ USB1+ Ground Ground No Pin ⚠ Important ∙ Note that the VCC and Ground pins must be connected correctly to avoid possible damage. -
Page 32: Cpu_Fan1, Pump_Fan1, Sys_Fan1~3: Fan Connectors
CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode. -
Page 33: Jci1: Chassis Intrusion Connector
JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2. -
Page 34: Jbat1: Clear Cmos (Reset Bios) Jumper
JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default) -
Page 35: Jrgb1~2: Rgb Led Connector
(12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. ∙ Please use MSI’s software to control the extended LED strip. Overview of Components... -
Page 36: Jrainbow1~2: Addressable Rgb Led Connectors
(5V). In the case of 20% brightness, the connector supports up to 200 LEDs. ∙ Always turn off the power supply and unplug the power cord from the power outlet before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ Overview of Components... -
Page 37: Ez Debug Led
EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU/ PCIE/ M.2 device is not detected or fail. -
Page 38: Installing Os, Drivers & Utilities
Installing OS, Drivers & Utilities Please download and update the latest utilities and drivers at www.msi.com Installing Windows® 10 1. Power on the computer. 2. Insert the Windows® 10 installation disc/USB into your computer. 3. Press the Restart button on the computer case. -
Page 39: Uefi Bios
UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities. -
Page 40: Bios Setup
BIOS Setup The default settings offer the optimal performance for system stability in normal conditions. You should always keep the default settings to avoid possible system damage or failure booting unless you are familiar with BIOS. ⚠ Important BIOS items are continuously update for better system performance. Therefore, the ∙... -
Page 41: Resetting Bios
1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of your USB flash drive. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.) - Page 43 Inhalt Sicherheitshinweis ....................2 Spezifikationen ...................... 3 Packungsinhalt ..................... 8 Rückseite E/A ......................9 LAN Port LED Zustandstabelle ................9 Realtek Audio Console ................... 9 Übersicht der Komponenten ................11 Prozessorsockel ....................12 DIMM Steckplätze ................... 13 PCI_E1~3: Erweiterungssteckplätze ............... 14 SATA1~4: SATA 6Gb/s Anschlüsse ...............
-
Page 44: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Page 45: Spezifikationen
∙ Dual-Kanal-Speicherarchitektur ∙ Unterstützt non-ECC UDIMM-Speicher ∙ Unterstützt ECC UDIMM-Speicher ∙ Unterstützt ungepufferte Speicher * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com. ∙ 1x PCIe 3.0/ 4.0 x16 Steckplatz (PCI_E1)* Erweiterung- ∙ 2x PCIe 3.0 x1 Steckplätze anschlüsse * Die unterstützte Spezifikation hängt vom installierten Prozessor ab. - Page 46 Fortsetzung der vorherigen Seite AMD B550 Chipsatz ∙ 4x SATA 6Gb/s Anschlüsse ∙ 2x M.2 Steckplätze (Key M) ▪ M2_1 Steckplatz (vom Prozessor) ▫ Unterstützt PCIe 4.0/ 3.0 x4 * Aufbewahrung ▫ Unterstützt SATA 6Gb/s ▫ Unterstützt 2242/ 2260/ 2280 Speichergeräte ▪...
- Page 47 Fortsetzung der vorherigen Seite ∙ 1x 24-poliger ATX Stromanschluss ∙ 1x 8-poliger ATX 12V Stromanschluss ∙ 4x SATA 6Gb/s Anschlüsse ∙ 2x M.2 Steckplätze (M-Key) ∙ 1x USB 3.2 Gen 1 5GBit/s Typ-C Anschluss ∙ 1x USB 3.2 Gen 1 5GBit/s Anschluss (unterstützt zusätzliche 2 USB 3.2 Gen 1 5GBit/s Anschlüsse) ∙...
- Page 48 ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.0, SMBIOS 2.8 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ DRAGON CENTER ∙ CPU-Z MSI GAMING Software ∙ Google Chrome , Google Toolbar, Google Drive ™ ∙ Norton Internet Security Solution ™...
- Page 49 Fortsetzung der vorherigen Seite ∙ Audio ▪ Audio Boost ∙ Kühlung ▪ Pump-Lüfter ▪ Smart Lüftersteuerung ∙ LED ▪ Mystic Light Extension (RAINBOW/RGB) ▪ EZ LED Steuerung ▪ EZ DEBUG LED Besondere Funktionen ∙ Leistung ▪ DDR4 Boost ▪ Core Boost ▪...
-
Page 50: Packungsinhalt
Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard B550M PRO-DASH Kabel SATA 6G Kabel (2 Kabel pro Packung) M.2 screws (3 pcs./pack) Zubehör Case badge Product registration card Anwendung Treiber-DVD Schnellinstallationsanleitung Dokumentation MSI Komponenten-Guide und Prämienprogrammkarte ⚠... -
Page 51: Rückseite E/A
Rückseite E/A PS/2 Combo Line-In USB 3.2 Gen 1 1 GBit/s LAN (5GBit/s) Typ-A Mic-In USB 2.0 Flash BIOS Taste Typ-A Line-Out DisplayPort Flash BIOS USB 3.2 Gen 1 Anschluss (5GBit/s) Typ-A ∙ Flash BIOS Anschluss/ Taste - Auf der Seite 29 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. - Page 52 ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. ∙ Optimierungen - Die Vielfalt an Optionen bietet eine komplette Anleitung von erwarteten Sound-Effekt für beide Ausgangs- und Eingangsvorrichtung. ∙ Lautstärke - Steuert die Lautstärke und die Balance-Einstellung der Lautsprecher, die im Front-Panel oder auf der Rückseite des PCs eingesteckt sind.
-
Page 53: Übersicht Der Komponenten
Übersicht der Komponenten Prozessorsockel DIMMA1 DIMMA2 DIMMB1 CPU_FAN1 CPU_PWR1 DIMMB2 PUMP_FAN1 JRAINBOW2 SYS_FAN1 ATX_PWR1 SYS_FAN2 JUSB1 M2_1 JTPM1 PCI_E1 M2_2 SATA▼1▲2 BAT1 JBAT1 SATA▼3▲4 PCI_E2 JUSB2 PCI_E3 JAUD1 JRAINBOW1 JRGB1 LED_SW1 JRGB2 JFP1 SYS_FAN3 JFP2 JSMB1 JCOM1 JUSB3 JCI1 JUSB4 Übersicht der Komponenten... -
Page 54: Prozessorsockel
Prozessorsockel Abstand zwischen der Mitte der CPU und dem nächsten DIMM- Steckplatz. 53,8 mm Erklärung zur AM4 CPU Die Obserseite der AM4 CPU hat ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins. -
Page 55: Dimm Steckplätze
DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com Übersicht der Komponenten... -
Page 56: Pci_E1~3: Erweiterungssteckplätze
PCI_E1~3: Erweiterungssteckplätze PCI_E1: PCIe 3.0/ 4.0 x16 (CPU) BAT1 PCI_E2: PCIe 3.0 x1 (PCH) PCI_E3: PCIe 3.0 x1 (PCH) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. -
Page 57: M2_1~2: M.2 Steckplätze (Key M)
M2_1~2: M.2 Steckplätze (Key M) ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video. http://youtu.be/JCTFABytrYA M2_1 M2_2 Installation eines M.2 Steckplatzes 1. Wählen Sie die Montageposition entsprechend Ihrer M.2 SSD Länge. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. -
Page 58: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin... -
Page 59: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠... -
Page 60: Jusb1: Usb 3.2 Gen 1 5Gbit/S Typ-C Anschluss
JUSB1: USB 3.2 Gen 1 5GBit/s Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 1 5GBit/s Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden. -
Page 61: Jusb3~4: Usb 2.0 Anschlüsse
(Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI DRAGON CENTER Software. ® JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. - Page 62 CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Dieses Motherboard kann den PWM- und DC-Modus automatisch erfassen.
-
Page 63: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration. 4. -
Page 64: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Page 65: Jrgb1~2: Rgb Led Anschlüsse
R/B) mit der maximalen Leistung von 3 A (12 V). Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten... -
Page 66: Jrainbow1~2: Adressierbare Rgb Led Anschlüsse
3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten... -
Page 67: Ez Debug Led
EZ Debug LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU/ PCIE/ M.2 Gerät wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. -
Page 68: Installation Von Os, Treibern Und Utilities
Sie DVDSetup.exe starten aus, um den Installer zu öffnen. Wenn Sie die AutoPlay-Funktionen in der Windows-Systemsteuerung ausschalten, können Sie das Programm DVD Setup.exe im Hauptverzeichnis der MSI Treiber CD auch manuell ausführen. 4. Der Installer wird findet eine Liste aller benötigten Treiber auf der Treiber/ Software-Registerkarte. -
Page 69: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. UEFI hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. UEFI wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Page 70: Bios Setup
BIOS Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. ⚠ Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich ∙... -
Page 71: Reset Des Bios
MSI Website. ® 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB-Flash-Speichers. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker. (Sie benötigen keine CPU und keinen Speicher zu installieren) 4. - Page 73 Table des matières Informations de sécurité ..................2 Spécifications ......................3 Contenu ......................... 8 Panneau arrière Entrée / Sortie ................9 Tableau explicatif de l’état de la LED du port LAN ..........9 Realtek Audio Console ................... 9 Vue d’ensemble des composants ............... 11 Socket processeur ....................
-
Page 74: Informations De Sécurité
Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue. -
Page 75: Spécifications
∙ Support mémoire non-ECC UDIMM ∙ Support mémoire ECC UDIMM ∙ Support mémoire un-buffered * Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible. ∙ 1 x slot PCIe 3.0 / 4.0 x16 (PCI_E1)* Slots d’extension ∙... - Page 76 Suite du tableau sur la page précédente Chipset AMD B550 ∙ 4 x ports SATA 6Gb/s ∙ 2 x slots M.2 (Touche M) ▪ Le slot M2_1 (processeur) ▫ Support PCIe 4.0 / 3.0 x4 * ▫ Support SATA 6Gb/s Stockage ▫...
- Page 77 Suite du tableau sur la page précédente ∙ 1 x connecteur d’alimentation principal ATX à 24 broches ∙ 1 x connecteur d’alimentation ATX 12V à 8 broches ∙ 4 x connecteurs SATA 6Gb/s ∙ 2 x slots M.2 (Touche M) ∙...
- Page 78 Fonctions BIOS ∙ ACPI 6.0, SMBIOS 2.8 ∙ Multilingue ∙ Pilotes ∙ DRAGON CENTER Logiciel ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙ Mystic Light ∙ User Scenario ∙ Hardware Monitor ∙...
- Page 79 Suite du tableau sur la page précédente ∙ Audio ▪ Audio Boost ∙ Cooling ▪ Pump Fan ▪ Smart Fan Control ∙ LED ▪ Mystic Light Extension (RAINBOW/RGB) ▪ EZ LED Control ▪ EZ DEBUG LED Fonctions spéciales ∙ Performance ▪...
-
Page 80: Contenu
Contenu Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit contenir : Carte mère B550M PRO-DASH Câbles Câble SATA 6G (2 câbles/paquet) Vis M.2 (3 pièces/sac) Accessoires Insigne pour châssis Carte d’enregistrement de produit Application DVD de pilotes Guide d’installation rapide... -
Page 81: Panneau Arrière Entrée / Sortie
Panneau arrière Entrée / Sortie Combo PS/2 Entrée Ligne USB 3.2 Gen 1 1 Gb/s LAN (5Gb/s) Type-A Entrée Microphone USB 2.0 Bouton Flash BIOS Type-A Sortie Ligne DisplayPort Port Flash USB 3.2 Gen 1 BIOS (5Gb/s) Type-A ∙ Bouton / Port Flash BIOS - Veuillez vous référer à la page 29 pour en savoir plus sur la mise à... - Page 82 ∙ Sélection du périphérique - vous permet de sélectionner une source de sortie audio pour en modifier les paramètres. Le symbole de coche indique le périphérique sélectionné par défaut. ∙ Amélioration d’application - les diverses options vous fournissent un guide complet des effets acoustiques proposés pour les périphériques de sortie et d’entrée.
-
Page 83: Vue D'ensemble Des Composants
Vue d’ensemble des composants Socket processeur DIMMA1 DIMMA2 DIMMB1 CPU_FAN1 CPU_PWR1 DIMMB2 PUMP_FAN1 JRAINBOW2 SYS_FAN1 ATX_PWR1 SYS_FAN2 JUSB1 M2_1 JTPM1 PCI_E1 M2_2 SATA▼1▲2 BAT1 JBAT1 SATA▼3▲4 PCI_E2 JUSB2 PCI_E3 JAUD1 JRAINBOW1 JRGB1 LED_SW1 JRGB2 JFP1 SYS_FAN3 JFP2 JSMB1 JCOM1 JUSB3 JCI1 JUSB4 Vue d’ensemble des composants... -
Page 84: Socket Processeur
Socket processeur Distance entre le centre du CPU et le slot DIMM le plus proche. 53.8 mm Présentation du socket AM4 Sur le socket AM4, vous remarquerez un triangle jaune servant d’indicateur pour placer le processeur dans la bonne position sur la carte mère. -
Page 85: Slots Dimm
La stabilité et la compatibilité du module de mémoire lors de l’overclocking ∙ dépendent du processeur et des périphériques installés. Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire ∙ compatible. Vue d’ensemble des composants... -
Page 86: Pci_E1~3 : Slots D'extension Pcie
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot. Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon ∙... -
Page 87: M2_1~2 : Slots M.2 (Touche M)
M2_1~2 : Slots M.2 (Touche M) ⚽ Vidéo de démonstration Référez-vous à la vidéo d’installation du module M.2. http://youtu.be/JCTFABytrYA M2_1 M2_2 Installation d’un SSD sur le slot M.2 1. Si nécessaire, déplacez l’entretoise de manière à l’adapter à la longueur du SSD M.2. -
Page 88: Jfp1, Jfp2 : Connecteurs De Panneau Avant
JFP1, JFP2 : Connecteurs de panneau avant Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch... -
Page 89: Cpu_Pwr1, Atx_Pwr1 : Connecteurs D'alimentation
CPU_PWR1, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground... -
Page 90: Jusb1 : Connecteur Usb 3.2 Gen 1 5Gb/S Type-C
JUSB1 : Connecteur USB 3.2 Gen 1 5Gb/s Type-C Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 1 5Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon sens. -
Page 91: Jusb3~4 : Connecteurs Usb 2.0
Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez ∙ installer l’utilitaire MSI® DRAGON CENTER. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations. -
Page 92: Cpu_Fan1, Pump_Fan1, Sys_Fan1~3 : Connecteurs Pour Ventilateurs
CPU_FAN1, PUMP_FAN1, SYS_FAN1~3 : Connecteurs pour ventilateurs Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. -
Page 93: Jci1 : Connecteur Intrusion Châssis
JCI1 : Connecteur intrusion châssis Ce connecteur est relié à un câble d’interrupteur intrusion châssis. Normal Commencer l’activité (défaut) instrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC. 2. -
Page 94: Jbat1 : Cavalier Clear Cmos (Réinitialiser Le Bios)
JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à... -
Page 95: Jrgb1~2 : Connecteurs Led Rgb
Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le câble d’alimentation de la prise électrique. ∙ Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. Vue d’ensemble des composants... -
Page 96: Jrainbow1~2 : Connecteurs Led Rgb Adressables
Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre ∙ l’alimentation et à débrancher le câble d’alimentation de la prise électrique. Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. ∙ Vue d’ensemble des composants... -
Page 97: Ez Debug Led
EZ Debug LED Ces LEDs indiquent l’état de débogage de la carte mère. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué. VGA - indique que les périphériques GPU/PCIE/M.2 ne sont pas détectés ou que leur initialisation a échoué. -
Page 98: Installer Os, Pilotes Et Utilitaires
Installer OS, Pilotes et Utilitaires Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows® 10 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows® 10 dans votre ordinateur. -
Page 99: Uefi Bios
BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset. -
Page 100: Configuration Du Bios
Configuration du BIOS Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d’endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS. -
Page 101: Réinitialiser Le Bios
3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.) 4. Branchez la clé USB contenant le fichier MSI.ROM au Port Flash BIOS situé sur le panneau arrière Entrée/Sortie. 5. Appuyez sur le bouton Flash BIOS pour activer le BIOS, et le bouton LED commence à... - Page 103 Содержание Безопасное использование продукции ............. 2 Технические характеристики ................3 Комплект поставки ....................8 Задняя панель портов ввода/ вывода ............... 9 Таблица состояний индикатора порта LAN ............9 Realtek Audio Console ................... 9 Компоненты материнской платы ..............11 Процессорный сокет ................... 12 Слоты...
-
Page 104: Безопасное Использование Продукции
Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной... -
Page 105: Технические Характеристики
∙ Двухканальная архитектура памяти ∙ Поддержка non-ECC UDIMM памяти ∙ Поддержка ECC UDIMM памяти ∙ Поддержка небуферизованной памяти * Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых модулях памяти. ∙ 1x слот PCIe 3.0/ 4.0 x16 (PCI_E1)* Слоты расширения... - Page 106 Продолжение с предыдущей страницы Чипсет AMD B550 ∙ 4x порта SATA 6Гб/с ∙ 2x разъема M.2 (Ключ M) ▪ Разъем M2_1 (для процессоров) ▫ Поддержка PCIe 4.0/ 3.0 x4 * Подключение ▫ Поддержка SATA 6Гб/с накопителей ▫ Поддержка накопителей 2242/ 2260 /2280 ▪...
- Page 107 Продолжение с предыдущей страницы ∙ 1x 24-контактный разъем питания ATX ∙ 1x 8-контактный разъем питания ATX 12В ∙ 4x разъема SATA 6Гб/с ∙ 2x разъема M.2 (Ключ M) ∙ 1x порт USB 3.2 Gen 1 5Гб/с Type-C ∙ 1x разъем USB 3.2 Gen 1 5Гб/с (поддержка 2-х дополнительных...
- Page 108 Параметры BIOS ∙ ACPI 6.0, SMBIOS 2.8 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ DRAGON CENTER Программное ∙ CPU-Z MSI GAMING обеспечение ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙ Mystic Light ∙ User Scenario ∙ Hardware Monitor ∙...
- Page 109 Продолжение с предыдущей страницы ∙ Аудио ▪ Audio Boost ∙ Охлаждение ▪ Pump Fan ▪ Smart Fan Control ∙ Индикатор ▪ Mystic Light Extension (RAINBOW/RGB) ▪ EZ LED Control ▪ EZ DEBUG LED Эксклюзивные функции ∙ Производительность ▪ DDR4 Boost ▪...
-
Page 110: Комплект Поставки
Наклейка с логотипом Регистрационная карточка продукта Диск с утилитами Диск с драйверами Руководство по быстрой установке Документы Карта MSI Программ Совместимости компонентов и Наград ⚠ Внимание! Если какой-либо элемент из комплекта поставки поврежден или отсутствует, пожалуйста, свяжитесь с продавцом. Комплект поставки... -
Page 111: Задняя Панель Портов Ввода/ Вывода
Задняя панель портов ввода/ вывода Комбинированный порт PS/2 Линейный вход USB 3.2 Gen 1 LAN 1 Гбит/с (5Гб/с) Type-A Микрофонный USB 2.0 Кнопка Flash BIOS вход Type-A Линейный DisplayPort Порт Flash USB 3.2 Gen 1 выход BIOS (5Гб/с) Type-A ∙ Порт/Кнопка Flash BIOS – Обратитесь к странице 29 для получения информации об... - Page 112 ∙ Выбор устройства – позволяет выбрать источник аудио выхода и изменить соответствующие параметры. Отмеченное устройство будет использоваться по умолчанию. ∙ Дополнительные эффекты – это список опций по настройке звуковых эффектов для входного и выходного сигнала аудио устройства. ∙ Мастер-громкость – регулирует громкость или баланс правой и левой колонок, подключенных...
-
Page 113: Компоненты Материнской Платы
Компоненты материнской платы Процессорный сокет DIMMA1 DIMMA2 DIMMB1 CPU_FAN1 CPU_PWR1 DIMMB2 PUMP_FAN1 JRAINBOW2 SYS_FAN1 ATX_PWR1 SYS_FAN2 JUSB1 M2_1 JTPM1 PCI_E1 M2_2 SATA▼1▲2 BAT1 JBAT1 SATA▼3▲4 PCI_E2 JUSB2 PCI_E3 JAUD1 JRAINBOW1 JRGB1 LED_SW1 JRGB2 JFP1 SYS_FAN3 JFP2 JSMB1 JCOM1 JUSB3 JCI1 JUSB4 Компоненты... -
Page 114: Процессорный Сокет
Процессорный сокет Расстояние от центра процессора до ближайшего слота DIMM. 53.8 мм Процессор AM4 На поверхности процессора AM4 имеется золотой треугольник для правильной установки процессора относительно процессорного сокета материнской платы. Золотой треугольник указывает на контакт 1. ⚠ Внимание! Из-за особенностей архитектуры процессоров АМ4, замена процессора может ∙... -
Page 115: Слоты Dimm
При установке памяти во все слоты, а также при ее разгоне, рекомендуется ∙ использовать более эффективную систему охлаждения памяти. Совместимость и стабильность работы установленных модулей памяти при ∙ разгоне зависит от установленного процессора и других устройств. ∙ Дополнительную информацию о совместимых модулях памяти можно найти на веб-сайте www.msi.com. Компоненты материнской платы... -
Page 116: Pci_E1~3: Слоты Расширения Pcie
⚠ Внимание! При установке массивной видеокарты, необходимо использовать такой ∙ инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Перед установкой или извлечением плат расширения убедитесь, что кабель ∙ питания отключен от электрической сети. Прочтите документацию на карту... -
Page 117: M2_1~2: Разъемы M.2 (Ключ M)
M2_1~2: Разъемы M.2 (Ключ M) ⚽ Видео Инструкция Смотрите видео, чтобы узнать как использовать модуль M.2. http://youtu.be/JCTFABytrYA M2_1 M2_2 Установка устройства в разъем M.2 1. При необходимости переместите стойки в соответствии с длиной M.2 SSD. 2. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 3. -
Page 118: Jfp1, Jfp2: Разъемы Передней Панели
JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch... -
Page 119: Cpu_Pwr1, Atx_Pwr1: Разъемы Питания
CPU_PWR1, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠... -
Page 120: Jusb1: Разъем Usb 3.2 Gen 1 5Гб/С Type-C
JUSB1: Разъем USB 3.2 Gen 1 5Гб/с Type-C Данный разъем предназначен для подключения портов 3.2 Gen 1 5Гб/с Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. Кабель USB JUSB1 Type-C Порт... -
Page 121: Jusb3~4: Разъемы Usb 2.0
контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI® DRAGON CENTER. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ. -
Page 122: Cpu_Fan1, Pump_Fan1, Sys_Fan1~3: Разъемы Вентиляторов
CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью... -
Page 123: Jci1: Разъем Датчика Открытия Корпуса
JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > Security > Chassis Intrusion Configuration. 4. -
Page 124: Jbat1: Джампер Очистки Данных Cmos (Сброс Bios)
JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс... -
Page 125: Jrgb1~2: Разъем Rgb Led
∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. ∙ Используйте утилиту MSI для управления удлинительными светодиодными лентами. Компоненты материнской платы... -
Page 126: Jrainbow1~2: Разъемы Адресных Rgb Led
яркость подсветки установлена на 20%, к данному разъему можно подключить до 200 светодиодов. Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. ∙ Используйте утилиту MSI для управления удлинительными светодиодными лентами. Компоненты материнской платы... -
Page 127: Индикаторы Отладки Ez
Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - устройство GPU/ PCIE/ M.2 не обнаружено или повреждено. BOOT - устройство загрузки не обнаружено или повреждено. -
Page 128: Установка Ос, Драйверов И Утилит
Установка драйверов 1. Загрузите компьютер в Windows® 10. 2. Вставьте диск с драйверами MSI® Drive Disc в привод для оптических дисков. 3. Нажмите всплывающее окно Select to choose what happens with this disc и выберите Run DVDSetup.exe, чтобы открыть окно установщика. Если функция... -
Page 129: Uefi Bios
которые не поддерживаются традиционным BIOS. UEFI полностью заменит традиционный BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI. В меню BIOS доступен также режим CSM (модуль поддержки совместимости), который совместим с устаревшими устройствами. Это позволяет заменять... -
Page 130: Настройка Bios
Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой. ⚠ Внимание! С целью улучшения производительности, меню BIOS постоянно обновляется. ∙... -
Page 131: Сброс Bios
1. Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI®, который соответствует вашей модели материнской платы. 2. Переименуйте файл BIOS в MSI.ROM, затем сохраните его в корневую папку флэш-диска USB . 3. Подключите блок питания к CPU_PWR1 и ATX_PWR1. (Никакие другие... - Page 133 European Harmonized Standards. disposing of their end-of-life products. The point of contact for regulatory matters is MSI, · Visit the MSI website and locate a nearby distributor MSI-NL Eindhoven 5706 5692 ER Son.
- Page 134 MSI la Unión Europea al final de su periodo de vida. Usted will comply with the product take back requirements...
- Page 135 Products designed to be operated del suo ciclo di vita. MSI si adeguerà a tale Direttiva at closer proximities, such as tablet computers, comply with applicable EU requirements in typical ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del...
