Ameriwood HOME 8948335COM Instruction Booklet

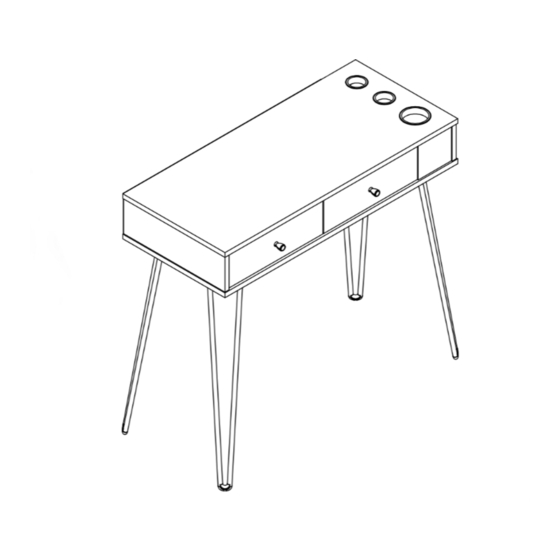

Home vanity with drawers
Hide thumbs

Advertisement

Quick Links

Download this manual
8948335COM
Home Vanity With Drawers
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
Unit can tip over causing severe injury or death.
‐ Anchor unit to stud in wall
‐ Do Not allow children to climb on unit
‐ Put heavy items on lower shelves or drawers
‐ Two people required for assembly
NOT FOR COMMERCIAL USE
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B348948335COM0
Tough

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8948335COM and is the answer not in the manual?

Questions and answers

Related Manuals for Ameriwood HOME 8948335COM

Summary of Contents for Ameriwood HOME 8948335COM

  • Page 1 8948335COM Home Vanity With Drawers B348948335COM0 Date of Purchase ___ / ___ / ___ Lot Number: NOT FOR COMMERCIAL USE THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product!  Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free)   Monday‐Friday 9am ‐ 5pm CST Visit: www.ameriwoodhome.com Easy Tough WARNING Assembly Difficulty Meter Unit can tip over causing severe injury or death. Follow Ameriwood Home ‐ Anchor unit to stud in wall ‐ Do Not allow children to climb on unit ‐ Put heavy items on lower shelves or drawers Tube ‐ Two people required for assembly...

  • Page 2: Helpful Hints

    Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the  limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting.   ‐ Identify, sort and count the parts before attempting assembly.   ‐ Compression dowels are lightly tapped in with a hammer.   ‐ Slides are labeled with a R (right) and L (left) for proper placement.   ‐ Make sure to always face the point on the top of the Cam Lock towards the  outer edge.   ‐ Use all the nails provided for the back panel and spread them out equally.   ‐ Back panel must be used to make sure your unit is sturdy.   ‐ Do NOT use harsh chemicals or abrasive cleaners on this item.   ‐ Never push, pull, or drag your furniture.   2  ameriwoodhome.com...

  • Page 3: Before You Start

    Before You Start  Read through each step carefully and follow the proper order    Separate and count all your parts and hardware Parts are labeled on the surface or edge of the part    Give yourself enough room for the assembly process    Have the following tools: Flat Head Screwdriver, #2 Phillips Head  Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing,   please be aware to slow down and stop when screw is tight.  Failure to do so may result in stripping the screw.  3  ameriwoodhome.com...

  • Page 4: Board Identification

    Board Identification Not actual size Left Panel Right  Partition Right Panel Left Partition 38948335010 38948335040 38948335020 38948335030 Front Panel 38948335070 Bottom Left Drawer Front 38948335060 38948335050 38948335080 Drawer Back (x2) Left Drawer Side (x2) Right Drawer Side (x2) Right Drawer Front 38948056120 38948056100 38948056110 38948335090 This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. Drawer Bottom (x2) Back Panel 39996340031910D...
  • Page 5 Board Identification Not actual size 5  ameriwoodhome.com...

  • Page 6: Part List

    Part List Actual Size (x20) (x10) (x8) (x8) (x16) #A11080 #A12120 #A22910 #A22920 #A14220 7/16" screw connector bolt 7/16" screw connector 1/2" screw (x2) (x1) (x8) (x2) #A23030 #A21960 #A53510 #A17400 hidden fastener confirmat angle bracket 7/8" bolt (x20) (x2) (x4) (x8) #A21110 #A52365 #A21970 #A54205 nail knob drive fastener drawer bracket 6 ...

  • Page 7: Parts List

    Parts List Not actual size Left Cabinet Member Right Cabinet Member Left Drawer Runner (x4) #A44820 Right Drawer Runner (x2) #A56750 drawer slide (x2) (x1) #A70420 #A70430 2" grommet 3" grommet 7  ameriwoodhome.com...
  • Page 8 STEP 1 (x8) 8  ameriwoodhome.com...
  • Page 9 STEP 2 Marked with a "L" (x1) (x3) (x4) finished edge finished edge Be sure connector (4) is positioned  as shown before inserting into hole. Tap with a hammer to fully insert. 9  ameriwoodhome.com...

  • Page 10: Right Side

    STEP 3 Marked with a "L" (x1) Marked with a "R" (x6) (x2) (x1) RIGHT SIDE finished edge Be sure connector (4) is  positioned as shown  before inserting into hole. Tap with a hammer to  LEFT SIDE fully insert. 10  ameriwoodhome.com...
  • Page 11 STEP 4 Marked with a "R" (x1) (x3) (x2) Be sure connector (4) is positioned  as shown before inserting into hole. Tap with a hammer to fully insert. 11  ameriwoodhome.com...
  • Page 12 STEP 5 finished edges to  back Turn screw clockwise  to lock. 12  ameriwoodhome.com...
  • Page 13 STEP 6 (x2) 13  ameriwoodhome.com...
  • Page 14 STEP 7 (x1) (x2) 14  ameriwoodhome.com...
  • Page 15 STEP 8 (x8) 15  ameriwoodhome.com...
  • Page 16 STEP 9 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT  AND MUST BE INSTALLED PROPERLY. Attached the back panel as shown nailing straight into the raw edges. Assure that the unit is square. (x20) Distance from corner to corner must be equal as shown. Assure that our unit is square.  Distance from corner to corner must be equal as shown. Flush bottom edge of the back  panel with the bottom edge of  bottom (F). 16  ameriwoodhome.com...
  • Page 17 STEP 10 (x16) (x4) Note: Use screw (5) for this step. It has a bigger head and body. 17  ameriwoodhome.com...
  • Page 18 STEP 11 (x4) You will need to tap with a  hammer to fully insert. 18  ameriwoodhome.com...
  • Page 19 STEP 12 Note: Steps 12 to 15 are showing the assembly of the left drawer. Apply the same steps for assembling the right drawer using Right  Drawer Front (I). (x4) 19  ameriwoodhome.com...
  • Page 20 STEP 13 finished surface 20  ameriwoodhome.com...
  • Page 21 STEP 14 You will need to tap with a  hammer to fully insert. (x8) 21  ameriwoodhome.com...
  • Page 22 STEP 15 (x2) (x8) (x2) (x2) Attach the slides first and then the knob. 22  ameriwoodhome.com...
  • Page 23 STEP 16 roller cabinet member drawer runner roller 23  ameriwoodhome.com...
  • Page 24 STEP 17 (x2) (x1) 24  ameriwoodhome.com...
  • Page 25 Maximum Loads   This unit has been designed to support the maximum loads shown.  Exceeding these load limits  could cause sagging, instability, product collapse, and/or serious injury. Note: DO NOT leave any heating  elements on when not in use. 70 lbs 31.8 kg 20 lbs 9.1 kg (each drawer) Warning:  Risk of injury to persons ‐ do not place a television on this furniture.  This furniture is  not approved for use with a television.                                 Certificate of Conformity   1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc.                                                            410 East First Street South                                                            Wright City, MO 63390                                                            636‐745‐3351  4. Site of Manufacture: Tiffin OH  5. See front page of instruction manual for date of manufacture. 25  ameriwoodhome.com...
  • Page 26 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service   To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased  product and leave us some feedback! We would like to extend a big "Thank You" to all of  our customers for taking the time to assemble this  Ameriwood Home product, and to give us your  valuable feedback. 26  ameriwoodhome.com...
  • Page 27 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad.  Por favor lea y manténgalo  para referencia en el futuro.   No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener  ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com   PRECAUCION Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo.   Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva  este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles   Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese  que deje de atornillar cuando el tonillos este apretado.  Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.   27  ameriwoodhome.com...
  • Page 28 Español Página 10 / 11 Antes de insertarlo en el orificio, asegúrese de que el conector (4) esté colocado como se muestra. Golpee con un martillo para que se inserte completamente.   Página 12 Haga girar el tornillo en el sentido de las agujas del reloj para bloquearlo.   Página 16 ¡ATENCIÓN! EL PANEL POSTERIOR ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y SE DEBE INSTALAR  CORRECTAMENTE.   Fije el panel trasero tal y como se muestra, clavándolo directamente en los bordes sin procesar. Asegúrese de que la unidad está a nivel. La separación de esquina a esquina debe ser igual como se muestra.   Alinee el borde inferior del panel trasero con el borde inferior del fondo (F).   Página 17 Nota: Para este paso utilice el tornillo (5). Tiene una cabeza y un cuerpo más grandes.   Página 18 Necesitará golpear con un martillo para insertarlo completamente.   Página 19 Nota: En los pasos del 12 al 15 se muestra el montaje del cajón izquierdo.  Repita los mismos pasos para  el montaje del cajón derecho utilizando el frente del cajón derecho (I).   Página 21 Es necesario golpear con un martillo para insertarlo completamente.   Página 22 Coloque primero las correderas y luego el tirador. 28  ameriwoodhome.com...
  • Page 29 Español Página 25 CARGA MAXIMA  Esta unidad fue diseñada para soportar las cargas máximas indicadas.  Si se exceden estos límites de  carga se podría producir un hundimiento, inestabilidad, colapso del producto y/o lesiones graves.   Nota: NO deje ningún elemento de calefacción encendido cuando no esté en uso.   Advertencia:  Existe riesgo de lesiones para las personas: no coloque un televisor sobre este mueble. Este mueble no está aprobado para su uso con un televisor.   Página 26 Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos  * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios!  Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de  ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 29  ameriwoodhome.com...
  • Page 30 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE  ET GARDER POUR UNE RÉFÉRENCE FUTURE   Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir  de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com   ATTENTION Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.   Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble   Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau  ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir  et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis.   Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage   30  ameriwoodhome.com...
  • Page 31 Français Page 10/11 S'assurer que le connecteur (4) est positionné comme indiqué avant de l'insérer dans le trou. Tapez avec un marteau pour l'insérer complètement.   Page 12 Tournez la vis dans le sens des aiguilles d'une montre pour la verrouiller.   Page 16 IMPORTANT ! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURALE DE CET APPAREIL ET DOIT ÊTRE  INSTALLÉ CORRECTEMENT.   Fixez le panneau arrière comme indiqué en clouant directement dans les bords bruts. Assurez‐vous que le dispositif est d'équerre. La distance d'un coin à l'autre doit correspondre à celle indiquée.   Alignez le bord inférieur du panneau arrière avec celui du fond (F).   Page 17 Remarque : Utilisez la vis (5) pour cette étape. Elle possède une tête et un corps plus grands.   Page 18 Vous devrez taper avec un marteau pour l'insérer complètement.   Page 19 Remarque : Les étapes 12 à 15 montrent l'assemblage du tiroir gauche. Procédez de la même manière  pour assembler le tiroir droit en utilisant la façade du tiroir droit (I).   Page 21 Vous devrez taper avec un marteau pour l'insérer complètement.   Page 22 Fixez d'abord les glissières, puis le bouton. 31  ameriwoodhome.com...
  • Page 32 Français Page 25  CHARGES MAXIMALES Cet appareil a été conçu pour supporter les charges maximales indiquées. Tout dépassement de ces  limites de charge peut entraîner un affaissement, une instabilité, un effondrement du produit et/ou  des blessures graves.   Remarque :  NE PAS laisser les éléments chauffants allumés lorsqu'ils ne sont pas utilisés.   Avertissement : Risque de blessure pour les personnes ‐‐ ne placez pas un téléviseur sur ce  mobilier. Ce mobilier n'est pas homologué pour être utilisé avec un téléviseur.   Page 26 Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit  acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce  produit "Ameriwood Home", et de nous donner vos commentaires précieux. Merci 32  ameriwoodhome.com...
