Summary of Contents for Nibe Contura 620G

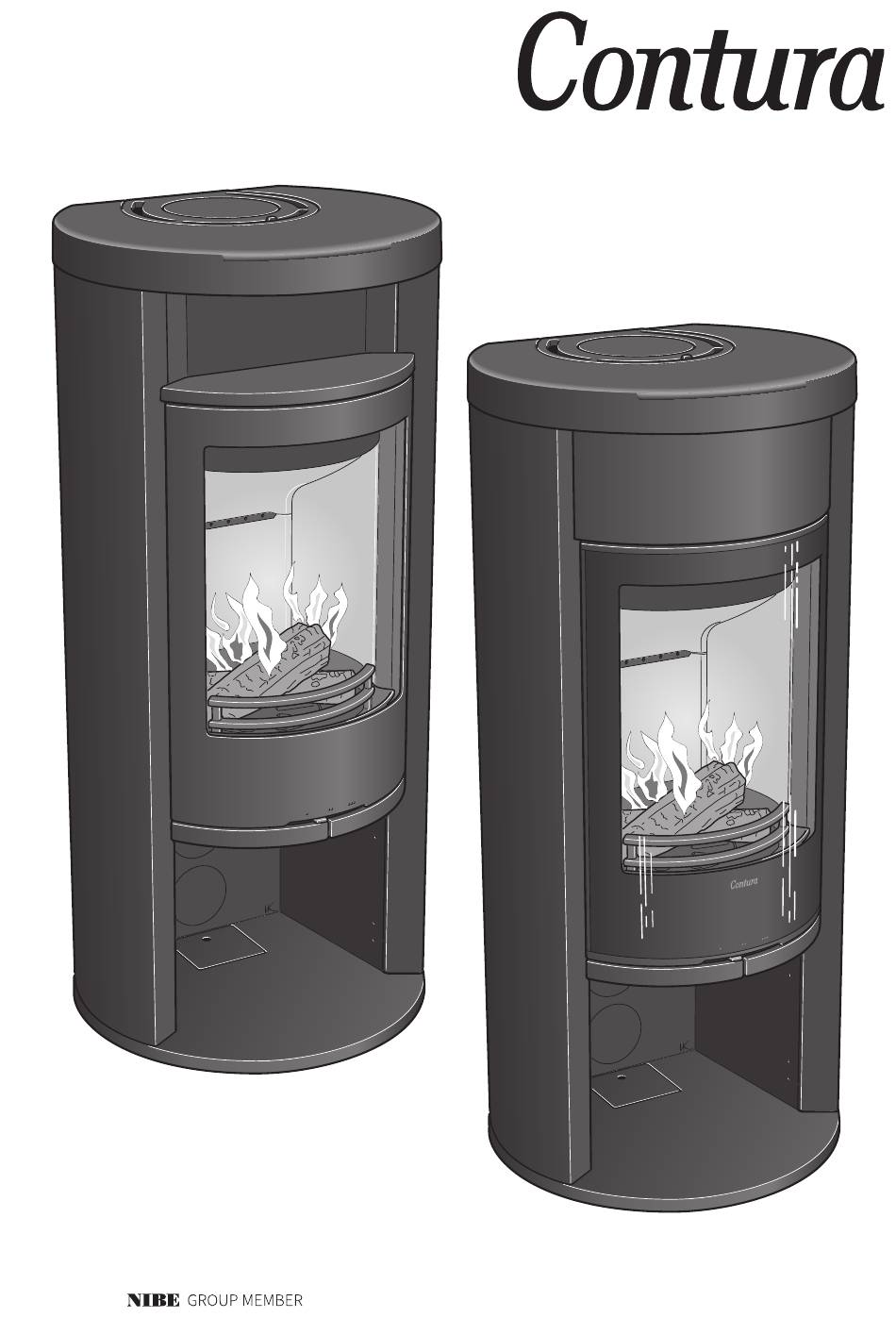

- Page 1 620G contura.eu...
- Page 2 Fakta Fakten Fakta Installationsavstånd Installationsabstände Installasjonsavstand Prestandadeklaration Ytelseserklæring Leistungsdeklaration EU-försäkran om överrenskommelse EU-Konformitätserklärun EU-samsvarserklæring Montering Montage Montering Données Techniques Facts Fakta Distances d’installation Installation distances Installationsafstand Déclaration des performance Declaration of performance Præstationserklæring Déclaration de conformité UE EU Declaration of Conformity EU-overensstemmelserklæring Montage Assembly...
- Page 3 Facts 3-9 kW 1290 mm 580 mm 515 mm 250 kg Installation by authorised Structural support Nominal effect 6 kW Efficiency 86 % technician Check that the wood joists are strong enough Flue gas mass flow 4,7 g/s to bear the weight of the stove and chimney. This manual contains instructions about how The stove and chimney can usually be placed the stoves must be assembled and installed.
- Page 4 Installation distances C620 Style WHEN INSTALLING TURNTABLE (OPTION) the follow- The minimum distance in front of ing installation distances do not apply. the stove opening to combustible See the separate turntable installation instructions. parts of the building or interior decoration must be at least 1,2 m. The dimension diagrams only Combustible roof show the minimum permitted...
- Page 5 Efficiency 86,0% Flue gas temperature at nominal output 206°C Flue gas temperature in flue spigot 247°C The undersigned is responsible for the manufacture and conformity with the declared performance. Niklas Gunnarsson, Business area manager NIBE STOVES Markaryd, 1st September 2022...
-
Page 6: Eu Declaration Of Conformity
A sufficient supply of combustion air must always be guaranteed. Air suction systems can interfere with the combustion installation, or maintenance. air supply. The undersigned is responsible for the manufacture and conformity with the declared performance. Niklas Gunnarsson, Business area manager NIBE STOVES Markaryd, January 1, 2022... - Page 7 Montering Vor der Montage Før montering Om insatsen behöver läggas ned för att Wenn der Einsatz in liegender Position Hvis innsatsen må legges ned for å flyttes, förflyttas bör lösa delar demonteras. versetzt werden muss, sind lose Komponenten bør løse deler demonteres. Demontering Demontering av eldstadsbeklädnad zu demontieren.
- Page 8 Bakåtanslutning till murad skorsten Rückseitiger Anschluss an einen gemauerten Schornstein Bakmontering til murt skorstein Raccordement par l’arrière à une cheminée de maçonnerie Rear connection to a masonry chimney Tilslutning bagud til muret skorsten Liitäntä taaksepäin muurattuun savupiippuun Collegamento alla canna fumaria in muratura dal retro della stufa Achterwaartse aansluiting op een gemetselde schoorsteen Ø...
- Page 9 Toppanslutning till skorsten Varmluftsgallret måste vara monterat innan skorstenen toppansluts. Oberseitiger Anschluss an den Schornstein Das Warmluftgitter muss montiert sein, bevor ein Schornsteinanschluss an der Oberseite erfolgt. Toppmontering til skorstein Varmluftsgitteret må være montert før skorsteinen topptilkobles. Raccordement par le haut Monter la grille d’air chaud avant le raccordement à...
- Page 10 Tilluft Zuluft Tilluft Arrivée d’air Supply Forbrændingsluft Tuloilma Alimentazione dell’aria Toevoerlucht...
- Page 16 15A:1 15A:2 15A:3...
- Page 17 15B:1 15B:2 15B:3...
- Page 18 803770 803769...
- Page 20 Uppställning av luckan, vid städning/service Spærring af lågen, ved rengøring/service Luckan kan spärras i öppet läge, med hjälp av låsarmen på kaminens Lågen kan spærres i åben position ved hjælp af låsearmen på vänstra sida. venstre side af brændeovnen. Aufstellen der Tür für Reinigung und Service Luukun asettaminen puhdistusta/huoltoa varten Mithilfe des Armes an der linken Seite des Kamins kann die Tür in Luukku voidaan lukita avattuun asentoon takan vasemmalla...
-
Page 21: Handle With Care
Demontera eldstadsbeklädnaden (Vermiculit) So demontieren Sie die Brennraumauskleidung (Vermiculit) Slik demonterer du ildstedsbekledningen (Vermikulitt) Voici comment démonter l’habillage du foyer (Vermiculite) How to remove the hearth surround (Vermiculite) Sådan afmonterer du ovnbeklædningen (Vermiculite) Näin irrotat tulipesän verhouksen (vermikuliitti) Come smontare il rivestimento del focolare (vermiculite) Zo demonteert u de kachelbekleding (vermiculiet) Handle with care! - Page 24 811459 IAV SE-EX C620 Style-4 NIBE AB · Box 134 · 285 23 Markaryd · Sweden 2023-09-22 contura.eu...
