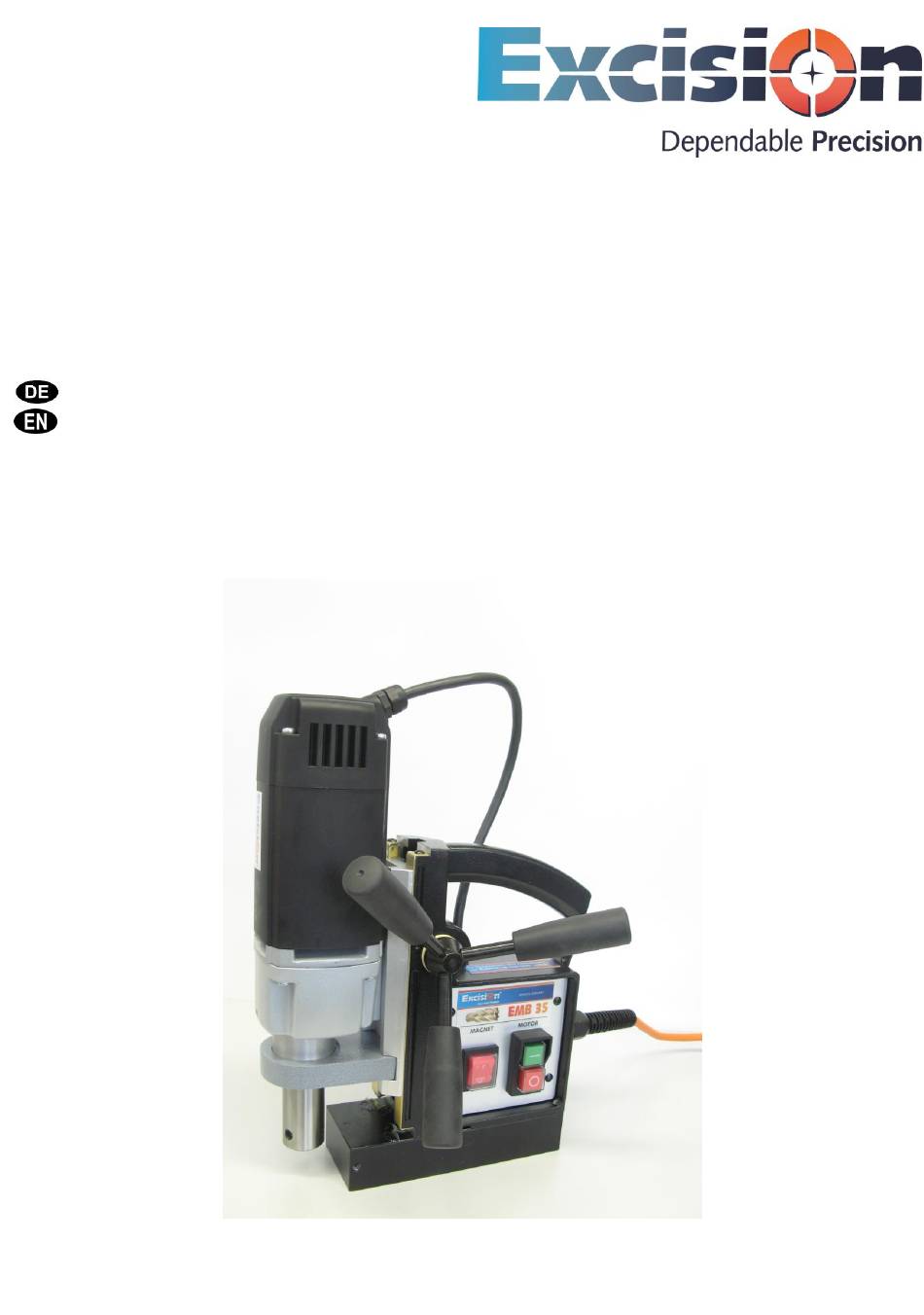

- Page 1 Bedienungsanleitung / Operation Manual EXCISION EMB 35 Metallkernbohrmaschine Metal Core Drilling Machine Art-Nr. 18400.EXCISION / Prod.-No. 18400.EXCISION...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme, Arbeiten mit Kernbohrern Arbeiten mit Vollbohrern, Wartung und Inspektion EG-Konformitätserklärung Explosionszeichnung und Ersatzteilliste Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions Specified Conditions of Use, Technical Data, Available Accessories Description Start-up, Working with Annular Cutters Working with Twist Drills, Maintenance and Inspection... -
Page 3: Sicherheitshinweise
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Excision-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen. -
Page 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör
Vollbohrern für den gewerblichen Einsatz in Industrie und Handwerk bestimmt und darf nur in wettergeschützter Umgebung verwendet werden. Die Maschine lässt sich waagerecht, senkrecht und über Kopf einsetzen. Technische Daten Art.-Nr. und Bezeichnung: 18400.EXCISION EMB 35 Leistungsaufnahme: 1100 Watt Lastdrehzahl: -min ¾“... -
Page 5: Gerätebeschreibung
Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden. -
Page 6: Inbetriebnahme, Arbeiten Mit Kernbohrern
Inbetriebnahme Sie erhalten eine vollständig montierte Metallkernbohrmaschine sowie eine detaillierte Bedienungsanleitung. Bitte prüfen Sie bei Erhalt der Ware deren Zustand auf mögliche Transportschäden und den Lieferumfang auf Vollständigkeit. Wenden Sie sich bei Problemen bitte umgehend an den Hersteller oder Händler. Vor dem ersten Gebrauch unbedingt die Bedienungsanleitung lesen! 1. -
Page 7: Arbeiten Mit Vollbohrern, Wartung Und Inspektion
Getriebeöl oder Getriebefett erneuern nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-Excision-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung. -
Page 8: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine EXCISION EMB 35 folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie: EN 12348:2000+A1:2009... -
Page 9: Safety Instructions
Dear customer, Thank you for purchasing an Excision product. Be sure to read these operation instructions closely before using your device for the first time and keep them along with the enclosed Product Control Card for later reference. Safety Instructions Danger can occur when working with this machine due to improper handling and/or poor maintenance, which may lead to the destruction of the device and to severe physical injuries. -
Page 10: Specified Conditions Of Use, Technical Data, Available Accessories
This machine is destined to cut material with magnetisable surface with core cutters and twist drills in sheltered environment for commercial use in industry and craft. The device is suitable for drilling vertical, horizontal and overhead. Technical Data Prod.-No. and description: 18400.EXCISION EMB 35 Input: 1100 Watt On-load speed: 450 rpm... -
Page 11: Description
Description The Magnetic Core Drilling Machine can be fixed with a switchable electromagnet on ferromagnetic work pieces. The electromagnet (C) and the motor (A) can be switched on and off with the large buttons of the control panel (E). A self-adjusting dovetail guide on which the motor is mounted can be adjusted in height with the star handle (F). On the back of the machine is the nameplate including the serial number. -
Page 12: Start-Up, Working With Annular Cutters
Start-up You receive a completely assembled Magnetic Core Drilling Machine and detailed operating manual. Please check the condition of the goods on receipt for any transport damage, and make sure the delivery is complete. Otherwise contact the manufacturer or distributor immediately. Always read the operating manual before using the device for the first time! 1. -
Page 13: Working With Twist Drills, Maintenance And Inspection
Maintenance, testing and repair work may only be carried out by qualified electricians according to the regulations valid in the respective country. Only use original Excision spare parts. View our detailed spare parts list at the end of this operating manual. -
Page 14: Ce Declaration Of Conformity
EC Declaration of Conformity Herewith we, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim declare that the metal core drilling machine Excision EMB 35 corresponds to the following directives: Machinery Directive: 2006/42/EC Low Voltage Directive: 2006/95/EC Electro-magnetic compatibility (EMC): 2004/108/EC RoHs Directive: 2011/65/EU... -
Page 16: Explosionszeichnung Und Ersatzteilliste
Ersatzteilübersicht / Spare Parts... - Page 17 RB 35B 189412091 Aufkleber label autocollant adhesivo DIN1476-M2,5x8,0 Kerbnagel grooved drive stud clou cannelé remache estriado Aufkleber label “Excision” 189412186.EX autocollant Excision adhesivo Excision Excision Label protection de fils 189490604 Knickschutztülle protection sleeve tubo de protección del cable électriques 189412071...
- Page 18 of the motor Ersatzteilübersicht Motor / Spare Parts Änderungen vorbehalten Subject to modifications...
- Page 19 Menge Art.-Nr. Pos. Beschreibung Description Description Qty. Prod.-No. Motor 230 Volt Moteur 230 volt 189401099 Motor (w/o gear) 230 Volt (ohne Getriebe) (sans boîte de vitesse) Motor 110 Volt Moteur 110 volt 189401099.110 Motor (w/o gear) 110 Volt (ohne Getriebe) (sans boîte de vitesse) Motorkappe cap for motor housing...
