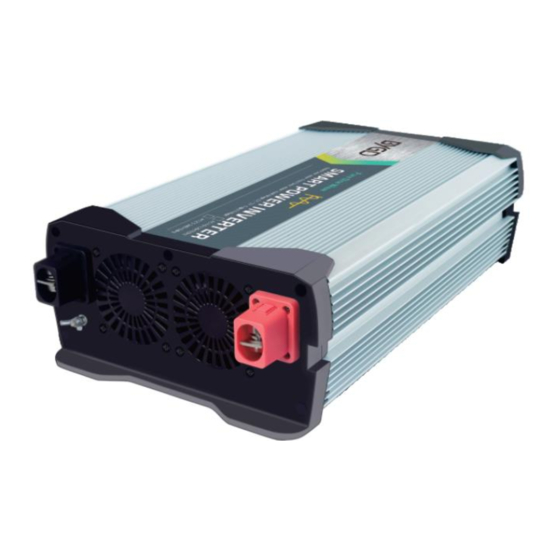

- Page 1 OBRÁZEK PRODUKTU Pure Sine Wave Inverter SW2000 SW3000 User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Page 2 English 3 – 13 Čeština 14 – 24 Slovenčina 25 – 35 Magyar 36 – 46...
- Page 3 Dear customer, Thank you for purchasing our product. Please read the following instructions carefully before first use and keep this user manual for future reference. Pay particular attention to the safety instructions. If you have any questions or comments about the device, please contact the customer line.
-
Page 4: Important Security Information
Thank you for using SW2000, SW3000 sine wave inverter! Connect the input battery (12 volts) of the inverter, you can provide 220V AC power output through the AC (AC) output socket of this Inverter, and reliably provide 220V AC power output to car emergency starting equipment, civil appliances and other fields (office equipment: computers, scanners, printers, fax machines, projectors, etc.;... -
Page 5: Security Features
Do not expose the product to water, rain, snow or spray environment for use. • Security Features The Inverter Contains The Following Protection Functions Safety Features. This product includes 30A, 40A [SW2000 30A*12,SW3000 40A*12) built-in fuse Automatic shutdown for overload protection • Under-voltage protection automatic shutdown •... - Page 6 Part Description (figure 1) FIGURE 1 FAN PANEL SOCKET PANEL Figure 1 Description of SW2000,SW3000 Inverter parts 1 Ground screw 7 Lithium working indication blue light 2 Black negative terminal 8 Error indication red light 3 Fan 9 Battery mode switch...
-
Page 7: Connection Instructions
Connection Instructions Connect the clip cable to the 12V DC battery, check the battery type and battery voltage match before connecting the battery. The inverter connects to the battery schematically CONNECT TO THE EARTH NEGATIVE ELECTRODE POSITIVE ELECTRODE LITHIUM OR LEAD ACID BATTERY NOTE: DANGER OF REVERSE CONNECTION When connecting the red and black clip wire, make sure that the red is connected... - Page 8 Operation Guide After long press the switch for 1 second, the socket outputs 220VAC, connect the • load to be run to AC output socket or USB port. If the load power exceeds the rated power, the overload protection will start and •...
-
Page 9: Troubleshooting
Troubleshooting PROBLEM: NO OUTPUT AND ABNORMAL POWER DISPLAY LIGHT Possible Causes Measures Battery defects Check the battery and replace it if necessary Loose battery clips Check the connections PROBLEM: OUTPUT VOLTAGE IS TOO LOW Possible Causes Measures A standard average AC voltmeter Inverter output “pure sine wave”, measuring the output voltage will result requiring measurement with a voltmeter... -
Page 10: Product Specification
Product specification Specifications Are Subject To Change Without Notice AC OUTPUT Model SW2000 SW3000 AC Output Voltage 220V/200V~25V0 AC AC Continuous Output Power 2000W 3000W Output overload protection power 2400 Max 3200W Max AC Output Frequency Typical values: 50 ±1Hz... -
Page 11: Warranty Conditions
Warranty Conditions A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you need repair or other services during the warranty period, contact the product seller directly, you must provide the original proof of purchase with the date of purchase. The following are considered to be a conflict with the warranty conditions, for which the claimed claim may not be recognized: Using the product for any purpose other than that for which the product is intended... -
Page 12: Eu Declaration Of Conformity
CIN: 27082440 Subject of the declaration: Title: Pure Sine Wave Inverter Model / Type: SW2000, SW3000 The above product has been tested in accordance with the standard(s) used to demonstrate compliance with the essential requirements laid down in the Directive(s): Directive No. - Page 13 WEEE This product must not be disposed of as normal household waste in accordance with the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU). Instead, it shall be returned to the place of purchase or handed over to a public collection point for the recyclable waste.
- Page 14 Vážený zákazníku, Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití. Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy nebo připomínky, obraťte se na zákaznickou linku. www.alza.cz/kontakt ✆...
-
Page 15: Důležité Bezpečnostní Informace
Děkujeme, že používáte SW2000, Střídač SW3000 se sinusovým průběhem! Připojením vstupní baterie (12 V) měniče můžete zajistit výstup střídavého napětí 220 V přes výstupní zásuvku střídavého proudu (AC) tohoto měniče a spolehlivě zajistit výstup střídavého napětí 220 V pro zařízení pro nouzové startování automobilů, civilní... - Page 16 Při používání nevystavujte výrobek vodě, dešti, sněhu nebo postřikům. • Bezpečnostní prvky Měnič obsahuje následující bezpečnostní funkce. Tento výrobek obsahuje 30 A, 40 A [SW2000 30 A*12,SW3000 40 A*12) vestavěnou pojistku Automatické vypnutí pro ochranu proti přetížení • Automatické vypnutí pro ochranu proti podpětí...
- Page 17 Popis dílu (obrázek 1) OBRÁZEK 1 PANEL VENTILÁTORU PANEL ZÁSUVKY Obrázek 1 Popis částí měniče SW2000, SW3000 1 Zemnicí šroub 7 Modré světlo s indikací práce s lithiem 2 Černá záporná svorka 8 Indikace chyby červené světlo 3 Ventilátor 9 Přepínač režimu baterie 4 Červená...
- Page 18 Pokyny pro připojení Před připojením baterie zkontrolujte, zda typ a napětí baterie odpovídají. Střídač se k baterii připojuje schematicky. PŘIPOJENÍ K ZEMI ZÁPORNÁ ELEKTRODA KLADNÁ ELEKTRODA LITHIOVÝ NEBO OLOVĚNÝ AKUMULÁTOR POZNÁMKA: NEBEZPEČÍ ZPĚTNÉHO ZAPOJENÍ Při připojování červeného a černého klipového vodiče dbejte na to, aby byl •...
-
Page 19: Návod K Obsluze
Návod k obsluze Po stisknutí spínače po dobu 1 sekundy zásuvka vyvede 220 V AC, připojte zátěž, • která má být spuštěna, do výstupní zásuvky AC nebo do portu USB. Pokud výkon zátěže překročí jmenovitý výkon, spustí se ochrana proti přetížení a •... -
Page 20: Řešení Problémů
Řešení problémů PROBLÉM: ŽÁDNÝ VÝSTUP A ABNORMÁLNÍ KONTROLKA NAPÁJENÍ Možné příčiny Opatření Závady baterie Zkontrolujte baterii a případně ji vyměňte Uvolněné svorky baterie Zkontrolujte připojení PROBLÉM: VÝSTUPNÍ NAPĚTÍ JE PŘÍLIŠ NÍZKÉ Možné příčiny Opatření Standardní průměrný střídavý voltmetr Výstup měniče "čistá sinusoida", měřící... -
Page 21: Specifikace Produktu
Specifikace produktu Specifikace se mohou změnit bez předchozího upozornění VÝSTUP STŘÍDAVÉHO PROUDU Model SW2000 SW3000 Výstupní napětí AC 220 V/200 V~250 V AC Střídavý trvalý výstupní výkon 2000 W 3000 W Výstupní výkon ochrany proti přetížení Max 2400 Max 3200 W Výstupní... -
Page 22: Záruční Podmínky
Záruční podmínky Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku, je nutné předložit originální doklad o koupi s datem nákupu. Za rozpor se záručními podmínkami, pro který... -
Page 23: Eu Prohlášení O Shodě
Sídlo společnosti: Jankovcova 1522/53, Holešovice, 170 00 Praha 7. IČO: 27082440 Předmět prohlášení: Název: Střídač s čistou sinusovou vlnou Model / typ: SW2000, SW3000 Výše uvedený výrobek byl testován v souladu s normou (normami) použitou (použitými) k prokázání shody se základními požadavky stanovenými ve směrnici (směrnicích): Směrnice č. - Page 24 WEEE Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU o odpadních elektrických a elektronických zařízeních (WEEE - 2012/19/EU). Místo toho musí být vrácen na místo nákupu nebo předán na veřejné sběrné místo recyklovatelného odpadu. Tím, že zajistíte správnou likvidaci tohoto výrobku, pomůžete předejít možným negativním důsledkům pro životní...
- Page 25 Vážený zákazník, ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte nasledujúce pokyny a uschovajte si tento návod na použitie pre budúce použitie. Venujte osobitnú pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k zariadeniu, obráťte sa na zákaznícku linku. www.alza.sk/kontakt ✆...
-
Page 26: Dôležité Bezpečnostné Informácie
Ďakujeme, že používate SW2000, Menič SW3000 so sínusovým priebehom! Po pripojení vstupnej batérie (12 V) meniča môžete cez výstupnú zásuvku striedavého prúdu (AC) tohto meniča zabezpečiť výstup striedavého prúdu 220 V a spoľahlivo dodať výstup striedavého prúdu 220 V pre zariadenia na núdzové štartovanie automobilov, civilné... -
Page 27: Bezpečnostné Prvky
Pri používaní nevystavujte výrobok vode, dažďu, snehu ani postrekovému • prostrediu. Bezpečnostné prvky Menič obsahuje nasledujúce ochranné funkcie Bezpečnostné funkcie. Tento výrobok obsahuje 30A, 40A [SW2000 30A*12,SW3000 40A*12) zabudovanú poistku Automatické vypnutie na ochranu proti preťaženiu • Automatické vypnutie ochrany proti podpätiu •... - Page 28 Popis dielu (obrázok 1) OBRÁZOK 1 PANEL VENTILÁTORA PANEL ZÁSUVKY Obrázok 1 Popis častí meniča SW2000,SW3000 1 Uzemňovacia skrutka 7 Modré svetlo s indikáciou práce s lítiom 2 Čierna záporná svorka 8 Indikácia chyby červené svetlo 3 Ventilátor 9 Prepínač režimu batérie 4 Červená...
- Page 29 Pokyny na pripojenie Pred pripojením batérie skontrolujte, či sa typ batérie a napätie batérie zhodujú. Menič sa k batérii pripája schematicky PRIPOJENIE K ZEMI ZÁPORNÁ ELEKTRÓDA KLADNÁ ELEKTRÓDA LÍTIOVÝ ALEBO OLOVENÝ AKUMULÁTOR POZNÁMKA: NEBEZPEČENSTVO SPÄTNÉHO ZAPOJENIA Pri pripájaní červeného a čierneho svorkového vodiča dbajte na to, aby bol •...
- Page 30 Návod k obsluhe Po dlhom stlačení spínača na 1 sekundu zásuvka vyvedie 220 V AC, pripojte záťaž, • ktorá sa má spustiť, do výstupnej zásuvky AC alebo portu USB. Ak výkon záťaže prekročí menovitý výkon, spustí sa ochrana proti preťaženiu a •...
-
Page 31: Riešenie Problémov
Riešenie problémov PROBLÉM: ŽIADNY VÝSTUP A ABNORMÁLNA KONTROLKA NAPÁJANIA Možné príčiny Opatrenia Poruchy batérie Skontrolujte batériu a v prípade potreby ju vymeňte Uvoľnené svorky batérie Kontrola pripojení PROBLÉM: VÝSTUPNÉ NAPÄTIE JE PRÍLIŠ NÍZKE Možné príčiny Opatrenia Štandardný priemerný striedavý Výstup meniča "čistá sínusoida", ktorá si voltmeter merajúci výstupné... - Page 32 Špecifikácia výrobku Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia VÝSTUP STRIEDAVÉHO PRÚDU Model SW2000 SW3000 Výstupné napätie AC 220V/200V~25V0 AC Striedavý trvalý výstupný výkon 2000W 3000W Výstupný výkon ochrany proti 2400 Max. Maximálny výkon preťaženiu 3200 W Výstupná frekvencia striedavého Typické...
-
Page 33: Záručné Podmienky
Záručné podmienky Na nový výrobok zakúpený v predajnej sieti Alza.cz sa vzťahuje záruka 2 roky. V prípade potreby opravy alebo iných služieb počas záručnej doby sa obráťte priamo na predajcu výrobku, je potrebné predložiť originálny doklad o kúpe s dátumom nákupu. Za rozpor so záručnými podmienkami, pre ktorý... - Page 34 Sídlo spoločnosti: Jankovcova 1522/53, Holešovice, 170 00 Praha 7 IČO: 27082440 Predmet prehlásenia: Názov: Menič s čistou sínusovou vlnou Model/typ: SW2000, SW3000 Vyššie uvedený výrobok bol testovaný v súlade s normou (normami) použitou (použitými) na preukázanie zhody so základnými požiadavkami stanovenými v smernici (smerniciach): Smernica č.
- Page 35 WEEE Tento výrobok sa nesmie likvidovať ako bežný domový odpad v súlade so smernicou EÚ o odpade z elektrických a elektronických zariadení (OEEZ - 2012/19/EÚ). Namiesto toho sa musí vrátiť na miesto nákupu alebo odovzdať na verejnom zbernom mieste recyklovateľného odpadu. Zabezpečením správnej likvidácie tohto výrobku pomôžete predísť...
- Page 36 Kedves vásárló, Köszönjük, hogy megvásárolta termékünket. Kérjük, az első használat előtt figyelmesen olvassa el az alábbi utasításokat, és őrizze meg ezt a használati útmutatót a későbbi használatra. Fordítson különös figyelmet a biztonsági utasításokra. Ha bármilyen kérdése vagy észrevétele van a készülékkel kapcsolatban, kérjük, forduljon az ügyfélvonalhoz.
-
Page 37: Fontos Biztonsági Információk
Köszönjük, hogy az SW2000-et használja, SW3000 szinuszos inverter! Csatlakoztassa az inverter bemeneti akkumulátorát (12 volt), az inverter AC (AC) kimeneti aljzatán keresztül 220 V váltakozó áramú kimenetet biztosíthat, és megbízhatóan 220 V váltakozó áramú kimenetet biztosíthat az autó vészindító berendezésekhez, polgári készülékekhez és más területekhez (irodai berendezések: számítógépek, szkennerek,... - Page 38 A terméket ne tegye ki víznek, esőnek, hónak vagy permetező környezetnek • használat közben. Biztonsági jellemzők Az inverter a következő védelmi funkciókat tartalmazza Biztonsági funkciók. Ez a termék 30A, 40A [SW2000 30A*12, SW3000 40A*12) beépített biztosítékot tartalmaz. Automatikus kikapcsolás a túlterhelés elleni védelem érdekében • Feszültség alatti védelem automatikus kikapcsolás •...
- Page 39 Alkatrész Leírás (1. ábra) 1. ÁBRA VENTILÁTOR PANEL CSATLAKOZÓ PANEL 1. ábra Az SW2000, SW3000 inverter alkatrészeinek leírása 1 földelőcsavar 7 Lítium munkajelző kék fény 2 Fekete negatív csatlakozó 8 Hibajelző piros fény 3 ventilátor 9 Akkumulátor üzemmód kapcsoló 4 Piros pozitív csatlakozó...
- Page 40 Csatlakozási utasítások Csatlakoztassa a klipszes kábelt a 12 V egyenáramú akkumulátorhoz, ellenőrizze az akkumulátor típusát és az akkumulátor feszültségének egyezését az akkumulátor csatlakoztatása előtt. Az inverter kapcsolása az akkumulátorhoz a következő módon történik CSATLAKOZÁS A FÖLDHÖZ NEGATÍV ELEKTRÓDA POZITÍV ELEKTRÓDA LÍTIUM VAGY ÓLOM AKKUMULÁTOR MEGJEGYZÉS: A FORDÍTOTT CSATLAKOZÁS VESZÉLYE...
- Page 41 Működési útmutató A kapcsoló 1 másodpercig tartó hosszú megnyomása után az aljzat 220VAC • kimenetet ad, csatlakoztassa a futtatandó terhelést az AC kimeneti aljzathoz vagy az USB porthoz. Ha a terhelés teljesítménye meghaladja a névleges teljesítményt, a • túlterhelésvédelem elindul, és a termék automatikusan leáll. Kérjük, csökkentse a terhelést, és a termék újraindítása után csatlakoztasson a névleges teljesítménynél kisebb terhelést.
- Page 42 Hibaelhárítás PROBLÉMA: NINCS KIMENET ÉS ABNORMÁLIS TELJESÍTMÉNYJELZŐ LÁMPA Lehetséges okok Intézkedések Akkumulátor hibák Ellenőrizze az akkumulátort, és szükség esetén cserélje ki Laza akkumulátor klipszek Ellenőrizze a csatlakozásokat PROBLÉMA: A KIMENETI FESZÜLTSÉG TÚL ALACSONY Lehetséges okok Intézkedések A kimeneti feszültséget mérő szabványos Az inverter kimenete "tiszta átlagos váltakozó...
- Page 43 Termékleírás A specifikációk előzetes értesítés nélkül változhatnak AC KIMENET Modell SW2000 SW3000 AC kimeneti feszültség 220V/200V~25V0 AC AC folyamatos kimeneti teljesítmény 2000W 3000W Kimeneti túlterhelésvédelmi 2400 Max 3200W Max teljesítmény AC kimeneti frekvencia Tipikus értékek: 50 ±1Hz Kimeneti hullámforma Tiszta szinuszhullám Ventilátor vezérlés...
-
Page 44: Jótállási Feltételek
Jótállási feltételek Az Alza.cz értékesítési hálózatában vásárolt új termékre 2 év garancia vonatkozik. Ha a garanciális időszak alatt javításra vagy egyéb szolgáltatásra van szüksége, forduljon közvetlenül a termék eladójához, a vásárlás dátumával ellátott eredeti vásárlási bizonylatot kell bemutatnia. Az alábbiak a jótállási feltételekkel való ellentétnek minősülnek, amelyek miatt az igényelt követelés nem ismerhető... -
Page 45: Eu-Megfelelőségi Nyilatkozat
Bejegyzett székhely: Jankovcova 1522/53, Holešovice, 170 00 Prága 7 CIN: 27082440 A nyilatkozat tárgya: Cím: Inverter: Tiszta szinuszhullámú inverter Modell / típus: SW2000, SW3000 A fenti terméket az irányelv(ek)ben meghatározott alapvető követelményeknek való megfelelés igazolásához használt szabvány(ok)nak megfelelően vizsgálták: 2014/30/EU irányelv 2014/35/EU irányelv... - Page 46 WEEE Ezt a terméket nem szabad normál háztartási hulladékként ártalmatlanítani az elektromos és elektronikus berendezések hulladékairól szóló uniós irányelvnek (WEEE - 2012/19 / EU) megfelelően. Ehelyett vissza kell juttatni a vásárlás helyére, vagy át kell adni az újrahasznosítható hulladékok nyilvános gyűjtőhelyén. Azzal, hogy gondoskodik a termék megfelelő...
