Bedienungsanleitung

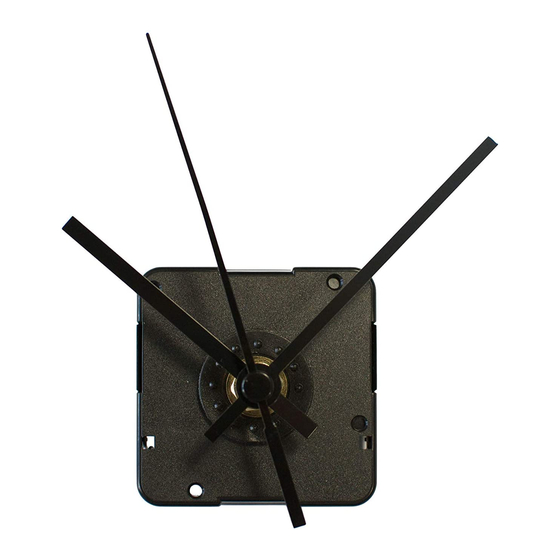

Quarz-Uhrwerk mit Uhrzeigerset
Kat. Nr. 60.3024.01
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen
des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht wer-
den, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Quarz-Uhrwerk
• Zwei Uhrzeigersets
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Leises Sweep-Quarzuhrwerk
• Ideal um sich eine eigene Uhr zu basteln
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Ver-
wenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.
Vorsicht!
Verletzungsgefahr:
• Nicht für Kinder unter drei Jahren geeignet.
• Kleinteile (z.B. Schraube) können bei Verschlucken lebensgefährlich sein.
• Halten Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebens-
gefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu
schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie
könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort
medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen.
Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst
schnell ausgetauscht werden.
• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und
Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Wasser und
suchen Sie einen Arzt auf.
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Die Uhrzeiger sind fragil und leicht verbiegbar.
• Vor Feuchtigkeit schützen!
5. Zusammenbau
• Entfernen Sie die Mutter (Gewindeschraube) und die Unterlegscheibe.
• Achten Sie darauf, dass die Gummischeibe dabei nicht verloren geht.
• Setzen Sie nun das Uhrwerk mit dem Gewinde in das selbstgebastelte Ziffernblatt.
• Befestigen Sie jetzt alles (Gummischeibe, selbstgebautes Ziffernblatt und Unterleg-
scheibe) mit der Mutter.
• Setzen Sie als erstes den Stundenzeiger und dann den Minutenzeiger auf das Gewinde
und stellen Sie beide auf 12 Uhr.
• Befestigen Sie alles mit dem Sekundenzeiger und stellen Sie ihn ebenfalls auf 12 Uhr.
• Achten Sie darauf, dass die Uhrzeiger nicht beim Montieren verbogen werden und sich
somit gegenseitig blockieren.
6. Inbetriebnahme
• Legen Sie eine neue Batterie (1,5 V AA) in das Batteriefach ein, +/- Pol wie abgebildet.
• Das Gerät ist jetzt betriebsbereit.
Einstellen der Uhrzeit
• Stellen Sie mit dem grünen Einstellrad auf der Rückseite die aktuelle Zeit ein.
• Nicht direkt an den Zeigern drehen! Die Mechanik der Uhr kann dadurch beschädigt
werden.
04.09.2023 16:47 Uhr Seite 1
Instruction manuals
www.tfa-dostmann.de/en/service/downloads/instruction-manuals
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder
Lösungsmittel verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8. Batteriewechsel
• Sobald die Funktion der Batterie schwächer wird, wechseln Sie bitte die Batterie.
• Legen Sie eine neue Batterie 1,5 V AA in das Batteriefach. Achten Sie auf die richtige
Polarität beim Einlegen der Batterie.
9. Fehlerbeseitigung
Problem Lösung
➜ Batterie polrichtig einlegen
Keine Zeigerbewegung
➜ Batterie wechseln
➜ Batterie wechseln
Unkorrekte Anzeige
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an
den Händler, bei dem Sie das Produkt gekauft haben.
10. Entsorgung
Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien
und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies ver-
ringert den Abfall und schont die Umwelt.
Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.
Entsorgung des Elektrogeräts
Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsor-
gen Sie diese getrennt.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro-
und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver-
pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen
Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.
Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften!
Entsorgung der Batterien
Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe,
die bei unsachgemäßer Entsorgung der Umwelt und der Gesundheit Schaden zufü-
gen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien
und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die
Rückgabe ist unentgeltlich.
Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber,
Pb=Blei.
11. Technische Daten
Spannungsversorgung: Batterie 1 x 1,5 V AA (nicht inklusive)
Gehäusemaße: 56 x 34 x 56 mm
Zeiger-Set 1 Sekundenzeiger: 83 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 54 mm
Zeiger-Set 2 Sekundenzeiger: 81 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 56 mm
Achslänge 17 mm
Gewicht: 51 g (nur das Gerät)
Geeignet für Ziffernblätter mit max. 6 mm Stärke.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni-
schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der
Artikel-Nummer in das Suchfeld.
www.tfa-dostmann.de 09/23
