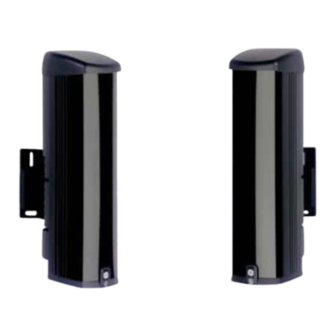

SB Series AIR Beam
Detectors Installation
Manual
EN SB Series AIR Beam Detectors Installation Manual
DE SB Serie AIR-Lichtschranken – Installationshandbuch
ES Manual de instalación de barreras IR de la serie SB
FR Séries SB Barrières à infrarouge actif Manuel d'installation
IT Manuale di installazione dei rilevatori raggi infrarossi AIR serie SB
NL SB-serie AIR-beamdetectoren Installatiehandleiding
PT Manual de Instalação dos Detectores de Feixes Infravermelhos AIR da
Série SB
P/N NT299-ML • REV A • ISS 31OCT12
Advertisement
Chapters
Table of Contents
Related Manuals for Interlogix SB Series
Summary of Contents for Interlogix SB Series
- Page 1 SB Series AIR Beam Detectors Installation Manual EN SB Series AIR Beam Detectors Installation Manual DE SB Serie AIR-Lichtschranken – Installationshandbuch ES Manual de instalación de barreras IR de la serie SB FR Séries SB Barrières à infrarouge actif Manuel d'installation...
- Page 2 Copyright © 2012 UTC Fire & Security. All rights reserved. Trademarks and Interlogix, the SB Series AIR Beam Detectors name and logo are patents trademarks of UTC Fire & Security. Other trade names used in this document may be trademarks or registered trademarks of the manufacturers or vendors of the respective products.
-
Page 3: Table Of Contents
Mono-detection of the bottom beam (optional) 23 Column alignment 25 Response time 26 Replacing the infrared cover 27 Final tests 28 Maintenance 29 Troubleshooting 30 Specifications 32 Default configuration 33 Dimensions 33 Accessories and spare parts 34 SB Series AIR Beam Detectors Installation Manual... -
Page 4: Introduction
“AND” mode: Simultaneous obstruction of two adjacent cells • “OR” mode: Obstruction of one of the cells Refer to “Installing modules in columns” on page 17 for detailed information on infrared barriers functionality in columns. SB Series AIR Beam Detectors Installation Manual... -
Page 5: General Features
SB450-N, SB4100-N and SB4200-N type detectors are equipped with two cells dual-beam. • 2 operating modes for SB450-N and SB4100-N: “AND” and “OR”. • SB250-N, SB2100-N and SB4200-N have only 1 operating mode: “AND”. SB Series AIR Beam Detectors Installation Manual... -
Page 6: Detector Layout
(4) Infrared cover (11) Cover removal tampers (5) Dual-beam cell (12) Fixing staple for infrared cover (6) Adjustable support Accessories supplied • 8X Ø3.9x13 screws for fixing to column • 1X Installation manual SB Series AIR Beam Detectors Installation Manual... -
Page 7: Installation
Position the holes in the adjustable support over the wall plugs. Note: Rotate the module to be able to reach the screw holes in the adjustable support (see Figure 3 on page 8). SB Series AIR Beam Detectors Installation Manual... -
Page 8: Removing The Infrared Cover
2. Slide the cover upwards until it is stopped by the top plate (item 2). 3. Pull the cover outwards from the grooves in the chassis to remove it (item 3). Figure 4: Removing the infrared cover SB Series AIR Beam Detectors Installation Manual... -
Page 9: Wiring
Selection button Select alignment mode Select cells in alignment mode Alarm LED Intrusion alarm / disqualification (blinking) Level of the signal in alignment Table 1: Terminals Terminal Description “+” Power “−” Power “+” Heating SB Series AIR Beam Detectors Installation Manual... -
Page 10: Dip Switch Settings
“Slave” mode with low beam enabled “Slave” mode with low beam disabled “Master” mode with the mono detection column “Master” mode with double detection column Not used Not used See “Operating modes” on page 14 for more details. SB Series AIR Beam Detectors Installation Manual... -
Page 11: Cable Diameter And Length
In case of obstruction of the beams (for example, by an object or a person) for more than 60 s, first alarm relay will be triggered, then disqualification relay will be triggered and alarm relay will be reset (see Figure 6 on page 12 for details). SB Series AIR Beam Detectors Installation Manual... -
Page 12: Connecting The Tamper Detection Contact
Remove the PCB at the bottom of the module, connect the two wires and then replace the PCB sliding it in the two grooves until it can go no further, and taking care not to twist the contact strip. SB Series AIR Beam Detectors Installation Manual... -
Page 13: Configuration
When the detectors are placed in the same alignment (see Figure 8 below), allocate different channels to each detector, channel 1 (item 1) to channel 3 (item 3). Figure 8: Multiple channels example (1) Channel 1 (2) Channel 2 (3) Channel 3 SB Series AIR Beam Detectors Installation Manual... -
Page 14: Operating Modes
See Figure 10 on page 15 for modes illustration and DIP switch settings. Caution: The DIP switches settings must be identical on both of 2 associated modules. In OR mode, the response time must be also equal. SB Series AIR Beam Detectors Installation Manual... -
Page 15: Single Module Alignment And Settings
Figure 11: Optical alignment This alignment consists in lining up the optical axes of the modules installed facing each other. This basic alignment adjustment is performed for each module using the integrated sighting system. SB Series AIR Beam Detectors Installation Manual... - Page 16 1. Power cycle the unit (module) - The buzzer beeps 1 time for SB250-N and SB450-N. - The buzzer beeps 2 times for the SB2100-N and SB4100-N. - The buzzer beeps 3 times for the SB4200-N. SB Series AIR Beam Detectors Installation Manual...
- Page 17 Note: In absence of a signal, the buzzer beeps one time per second. [1] The modules SB4200-N, if the continuous beep cannot be reached, try to obtain the quickest beep that is possible. SB Series AIR Beam Detectors Installation Manual...
-
Page 18: Installing Modules In Columns
B (connect A to A and B to B). Recommendation: wire the alarm relays on the module 2 (the second module from the bottom of the column) because this module is recommended to be selected as “Master”. SB Series AIR Beam Detectors Installation Manual... - Page 19 Figure 14: Multiple module wiring (1) to (4) Modules 1 to 4 Inter-module connection SB Series AIR Beam Detectors Installation Manual...
-
Page 20: Setting "Slave" Mode
4 modules inside a column, there should not be gaps or overlaps in the numbering (see Table 8 below). Table 8: Allowed module numbering Position 1 Position 2 Position 3 Position 4 2 modules 3 modules 4 modules SB Series AIR Beam Detectors Installation Manual... -
Page 21: Master" Module Selection
1, 2, 3, or 4. If “Master” is installed in position 1, it is not possible to use the mono-detection of the bottom beam (see “Mono-detection of the bottom beam (optional)” on page 23) for more details. Figure 17: “Master” mode selection SB Series AIR Beam Detectors Installation Manual... -
Page 22: Master" Module Channel Selection
SB4200-N). The detection mode is set on the “Master” module: • Switch 5 of the “Master” module ON to select dual-detection. • Switch 5 of the “Master” module OFF to select simple detection. SB Series AIR Beam Detectors Installation Manual... -
Page 23: Mono-Detection Of The Bottom Beam (Optional)
Mono-detection of the bottom beam (optional) Important Note: Functionality is not available in SB4200-N, SB250-N, and SB2100-N modules. The column must be configured in interdetection mode in order to activate the mono-detection of the bottom beam. SB Series AIR Beam Detectors Installation Manual... - Page 24 Figure 20: Bottom beam mono-detection (A) Interdetection mode with mono detection (5) “Master” module settings (B) Interdetection mode without mono detection (6) Dual detection between modules (1) to (4) Modules 1 to 4 SB Series AIR Beam Detectors Installation Manual...
-
Page 25: Column Alignment
2. Press “Select” button of “Master” module (for at least 2 seconds) until the buzzer of “Master” module beeps twice. The red LED blinks once and the buzzer sounds one long beep on “Master” module to indicate the alignment of the bottom cell. SB Series AIR Beam Detectors Installation Manual... -
Page 26: Response Time
This allows the sensitivity of the barrier to be adapted to its environment. A long response time reduces the sensibility of the barrier. (1) “Master” module (2) Potentiometer to set the (3) Response time response time of the intrusion alarm SB Series AIR Beam Detectors Installation Manual... -
Page 27: Replacing The Infrared Cover
2. Slide the cover upwards until it is stopped by the top plate (step 2). 3. Place it flat along the chassis, then slide it downwards and screw in the cover fixing screw (step 3). SB Series AIR Beam Detectors Installation Manual... -
Page 28: Final Tests
Extended interruption of one of two cells for more than 1 min: disqualification alarm. • If the bottom cell is enabled: Movement control in the bottom cell for more than 1.5 s: intrusion alarm. SB Series AIR Beam Detectors Installation Manual... -
Page 29: Maintenance
Clean the infrared cover of each module at least once a year (or more often, depending on exposure to dirt). • Repeat the final tests (once a year). See “Final tests” on page 28. SB Series AIR Beam Detectors Installation Manual... -
Page 30: Troubleshooting
Single modules only Fault Possible cause Solution Red LED: 1 flash light Module is in “Master” or “Slave” Turn off the selected mode. mode See “Operating modes” on page 14 for more details. SB Series AIR Beam Detectors Installation Manual... - Page 31 “Installing modules in columns” on page 17 for more details. Mixing of installed ranges. Verify the compatibility of modules. Put the modules of the same range only. See Table 7 on page 18 for more details. SB Series AIR Beam Detectors Installation Manual...
-
Page 32: Specifications
30 VDC, 500 mA output rating −25 to +55°C Operating temperature with thermostat controlled heating Protection rating IP44 Weight 0,8 kg 0,9 kg 1,1 kg 1,2 kg 1,2 kg Cell direction adjustability Vertically ±10° SB Series AIR Beam Detectors Installation Manual... -
Page 33: Default Configuration
Default configuration For modules default settings see Figure 23 below. Modules are in “AND” mode by default. Figure 23: DIP switch default setting Dimensions All dimensions are given in mm. Figure 24: Detector dimensions SB Series AIR Beam Detectors Installation Manual... -
Page 34: Accessories And Spare Parts
SB27: Cover for column 2m50 • SB32: Cover for column 3m • SB13: Cover for module SB2XX • SB14: Cover for module SB4XX • SB19: Flask bottom and top + tamper card + cable glands SB Series AIR Beam Detectors Installation Manual... - Page 35 Copyright © 2012 UTC Fire & Security. Alle Rechte vorbehalten. Marken und Patente Interlogix, der SB Serie AIR-Lichtschranken-Name und das Logo sind Marken von UTC Fire & Security. Andere in diesem Dokument verwendete Markennamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein.
- Page 36 Inhalt Einführung 37 Allgemeine Merkmale 38 Sensoraufbau 39 Mitgeliefertes Zubehör 39 Installation 40 Allgemeine Richtlinien 40 Sensormontage 40 Entfernen der Infrarotabdeckung 41 Verkabelung 42 DIP-Schaltereinstellungen 43 Kabeldurchmesser und -länge 44 Alarm- und Disqualifizierungsrelais 44 Anschluss der Gehäuse-Sabotagekontakte 45 Konfiguration 46 Kanalauswahl 46 Betriebsmodi 47 Ausrichtung und Einstellungen eines einzelnen Moduls 48...
-
Page 37: Einführung
Einführung Die SB250-N/SB2100-N-Zweistrahl-Lichtschranke und die SB450-N/SB4100- N/SB4200-N-Vierstrahl-Lichtschranke erzeugen einen Alarm, wenn ein oder zwei Strahlen unterbrochen werden; Vögel, kleine Tiere, fallendes Laub usw. werden dabei ignoriert. Sie bestehen aus zwei identischen Sensormodulen, die zum Senden und Empfangen mit Sensorzellen ausgestattet sind. Diese Module werden auf gegenüberliegenden Seiten über dem zu überwachenden Bereich installiert, um eine barrierefreie und unsichtbare Erfassungszone zu gewährleisten. -
Page 38: Allgemeine Merkmale
Allgemeine Merkmale • Maximale Außenreichweite: - SB250-N : 50 m - SB2100-N : 100 m - SB450-N : 50 m - SB4100-N : 100 m - SB4200-N: 200 m Die Reichweite eines Infrarotsensors hängt direkt von der Sichtweite ab. Maximale Reichweite einer Infrarotzelle entsprechend der Sichtweite: - Wenn die Sichtweite 200 m beträgt, liegt die Reichweite bei 200 m. -
Page 39: Sensoraufbau
Sensoraufbau Abbildung 1: Sensoraufbau (1) 2-Zellenmodul, Typ SB450-N/SB4100- (7) Anschlussklemmleiste N/SB4200-N (8) Horizontale Feststellschraube (2) 1-Zellenmodul, Typ SB250-N/SB2100-N (9) Gehäuse (3) Obere Platte (10) Senkrechte Zellenausrichtung (4) Infrarotabdeckung (11) Sabotagekontakte der Gehäuseabdeckung (5) Doppelstrahlzelle (12) Klammer zur Befestigung der Infrarotabdeckung (6) Verstellbare Halterung Mitgeliefertes Zubehör •... -
Page 40: Installation
Installation Allgemeine Richtlinien Siehe Abbildung 2 unten. Um die Sensoren richtig zu installieren, müssen bestimmte Regeln eingehalten werden. • Platzieren Sie die Sensoren nicht an einem instabilen Träger (z. B. Maschendraht oder schlecht befestigte Pfosten). Siehe Grafik 1. • Positionieren Sie das Modul nicht in direkter Sonneneinstrahlung (2). •... -
Page 41: Entfernen Der Infrarotabdeckung
Abbildung 3: Wandmontage (1) 4 Schrauben (2) Rückansicht der verstellbaren Halterung Entfernen der Infrarotabdeckung Siehe Abbildung 4 auf Seite 42. 1. Entfernen Sie die Schraube, die die Infrarotabdeckung fixiert. Achten Sie darauf, dass sich die Klammer nicht löst (1). 2. Schieben Sie die Abdeckung nach oben bis zur oberen Platte (2). 3. -
Page 42: Verkabelung
Abbildung 4: Entfernen der Infrarotabdeckung Verkabelung Wir empfehlen, für das Modul (Sensorelektronik) und die Heizung verschiedene Spannungsquellen zu verwenden. Hinweis: Beim Verwenden von Federkraft-Klemmanschlüssen führen Sie das Kabel in den Anschluss und ziehen Sie es dann langsam nach außen, bis es anzieht. -
Page 43: Dip-Schaltereinstellungen
Nr. Bezeichnung Hinweis Obere Zelle Untere Zelle DIP-Schalter Kanalauswahl (1 und 2) Auswahl des Betriebsmodus (3 bis 5) Ansprechempfindlichkeit Anpassung der Reaktionszeit des Einbruchalarms (50 bis 800 ms) Auswahltaste Auswahl des Ausrichtungsmodus Auswahl der Zellen im Ausrichtungsmodus Alarm-LED Einbruchalarm/Disqualifizierung (blinkend) Pegel des Ausrichtungssignals Tabelle 1: Anschlüsse Anschluss... -
Page 44: Kabeldurchmesser Und -Länge
Tabelle 3: DIP-Schalter 3 bis 5 – Betriebsmodi Schalter 3 Schalter 4 Schalter 5 Funktion Einzelnes Modul im „AND“-Modus Einzelnes Modul im „OR“-Modus „Slave“-Modus mit aktiviertem unteren Strahl „Slave“-Modus mit deaktiviertem unteren Strahl „Master“-Modus mit einfacher Strahlunterbrechung „Master“-Modus mit doppelter Strahlunterbrechung Nicht verwendet Nicht verwendet Weitere Informationen finden Sie unter „Betriebsmodi“... -
Page 45: Anschluss Der Gehäuse-Sabotagekontakte
dann wird das Disqualifizierungsrelais ausgelöst und das Alarmrelais zurückgesetzt (für weitere Informationen siehe Abbildung 6 unten). Abbildung 6: Relaisreaktion Alarmbedingung Strahlunterbrechung Min. 4 s Alarmrelais Disqualifizierung aufgrund eines schwachen Infrarotsignals Schwaches Infrarotsignal Alarmrelais (NC) Max. 60 s Disqualifizierungsrelais (NO) [1] Disqualifizierung aufgrund einer Unterbrechung durch ein Objekt oder eine Person Strahlunterbrechung Max. -
Page 46: Konfiguration
Konfiguration Kanalauswahl Um zu vermeiden, dass sich verschiedene Sensoren gegenseitig stören, verfügen diese über 4 vom Benutzer auswählbare Frequenzen (Kanäle). Für jedes der beiden Module, die den Überwachungsbereich bilden, muss die gleiche Kanalnummer festgelegt werden. Diese Konfiguration erfolgt durch Verwendung der DIP-Schalter 1 und 2 oben auf der Anschlussklemmleiste. Der Kanal wird einmalig beim Einschalten des Sensors überprüft. -
Page 47: Betriebsmodi
Abbildung 9: Beispiel mit einem Kanal (1) Kanal 1 (2) Verbindung zwischen Modulen Betriebsmodi Die SB450-N- und SB4100-N-Lichtschranken können in zwei Modi betrieben werden: • „AND“-Modus: gleichzeitige Abdeckung von zwei Doppelstrahlzellen zum Auslösen des Einbruchalarms. • „OR“-Modus: Abdeckung von einer der Doppelstrahlzellen zum Auslösen des Einbruchalarms. -
Page 48: Ausrichtung Und Einstellungen Eines Einzelnen Moduls
Abbildung 10: Betriebsmodi „AND“-Modus: „OR“-Modus: Warnung: Passen Sie die Ansprechzeit des Einbruchalarms mithilfe des Potentiometers an, wie unter „Ansprechzeit/Empfindlichkeit“ auf Seite 59 beschrieben. Auf diese Weise kann die Empfindlichkeit der Lichtschranke an die Umgebung angepasst werden. Eine lange Ansprechzeit verringert die Empfindlichkeit. - Page 49 Diese grundlegende Ausrichtungsanpassung wird für jedes Modul unter Verwendung des integrierten Visiersystems durchgeführt. Visuelle Ausrichtung der Zellen Abbildung 12: Visuelle Ausrichtung (1) Bildsucher (3) Schräger Winkel (2) Abbildung des Bildsuchers (4) Rändelschraube für senkrechte Ausrichtung Ausrichten des Sensors: 1. Lösen Sie die verstellbare Halterung des Moduls etwas. 2.
- Page 50 1. Schalten Sie die Einheit (Modul) aus und wieder ein. - Bei den Modellen SB250-N und SB450-N piept der Summer ein Mal. - Bei den Modellen SB2100-N und SB4100-N piept der Summer zwei Mal. - Beim Modell SB4200-N piept der Summer drei Mal. 2.
-
Page 51: Installieren Von Modulen In Säulen
Installieren von Modulen in Säulen Es ist möglich, bis zu 4 Module in einer Säule zu kombinieren. Tabelle 7 unten stellt die Kompatibilität der Sensormodelle in einer Säule dar. Tabelle 7: Kompatibilität von Sensormodellen SB250-N SB450-N SB2100-N SB4100-N SB4200-N SB250-N Nein Nein Nein... - Page 52 Abbildung 14: Verkabeln mehrerer Module (1) bis (4) Module 1 bis 4 Verbindung zwischen Modulen SB Serie AIR-Lichtschranken – Installationshandbuch...
-
Page 53: Einstellen Des „Slave"-Modus
Einstellen des „Slave“-Modus Versetzen Sie alle Module in den „Slave“-Modus: Schalter 3 auf AUS, Schalter 4 auf EIN. Abbildung 15: „Slave“-Modus Warnung: Alle Schalterkonfigurationen der Module in der einen Säule müssen denen der gegenüberliegenden Module in der anderen Säule entsprechen, die gemeinsam die Barriere bilden. -
Page 54: Auswählen Des „Master"-Moduls
Abbildung 16: Konfiguration der Module Auswählen des „Master“-Moduls Aktivieren Sie für das Modul, an dem das Alarmrelais verkabelt wurde, den „Master“-Modus: Schalter 3 auf EIN, Schalter 4 auf AUS. Warnung: Eine Säule mit mehr als einer Lichtschranke setzt sich aus einem „Master“-Modul und 1 bis 3 „Slave“-Modulen zusammen. -
Page 55: Kanalauswahl Am „Master"-Modul
Abbildung 17: Auswählen des „Master“-Modus Kanalauswahl am „Master“-Modul Wählen Sie den Kanal der IR-Schranke/Barriere am „Master“-Modul (siehe auch „Kanalauswahl“ auf Seite 46). Abbildung 18: Kanalauswahl am „Master“-Modul Kanal 1 Kanal 2 Kanal 3 Kanal 4 (AUS AUS) (EIN AUS) (AUS EIN) (EIN EIN) Auswählen des Detektionssmodus Wählen Sie den Detektionsgsmodus aus: Einzeldetektion oder Interdetektion... -
Page 56: Einzeldetektion Des Unteren Strahls (Optional)
Abbildung 19: Auswählen des Detektionsmodus (A) Interdetektions-Modus (5) Einstellungen am „Master“-Modul (B) Einzeldetektions-Modus (6) Doppeldetektion zwischen Modulen (1) bis (4) Module 1 bis 4 Wichtiger Hinweis: Interdetektion kann für alle Modularten ausgewählt werden, mit Ausnahme von SB4200-N (6). Einzeldetektion des unteren Strahls (optional) Wichtiger Hinweis: Diese Funktionalität ist für die Module SB4200-N, SB250-N und SB2100-N nicht verfügbar. - Page 57 Die Einzeldetektion des unteren Strahls löst einen Einbruchalarm aus, wenn der untere Strahl für eine Dauer von 1,5 Sekunden unterbrochen wird. Die Einzeldetektion des unteren Strahls kann nur im „Slave“-Modul an Position 1 aktiviert werden. • Schalter 5 des „Slave“-Moduls auf AUS, um die Einzeldetektion des unteren Strahls zu aktivieren.
-
Page 58: Säulenausrichtung
Säulenausrichtung Ausrichtung der Säulen: Beginnen Sie mit der Ausrichtung der Zellen mithilfe des integrierten optischen Visiers für jede Zelle der einzelnen Module (siehe „Ausrichtung und Einstellungen eines einzelnen Moduls“ auf Seite 48). Optimieren der synchronisierten Lichtschrankenausrichtung Abbildung 21: Optimieren der synchronisierten Lichtschrankenausrichtung (1) bis (4) Module 1 bis 4 (A) bis (H) Zellen 1 bis 8... -
Page 59: Ansprechzeit/Empfindlichkeit
3. Drehen und justieren Sie die Zelle, bis der Summer einen Dauerton abgibt und die rote LED kontinuierlich leuchtet. Hinweis: SB250-N, SB2100-N, SB450-N und SB4100-N werden Zelle für Zelle ausgerichtet. SB4200-N wird Modul für Modul ausgerichtet (zwei Zellen desselben Moduls gleichzeitig). Für weitere Informationen zur Statusanzeige siehe „Statusanzeige für Ausrichtung“... -
Page 60: Aufsetzen Der Infrarotabdeckung
Aufsetzen der Infrarotabdeckung Abbildung 22: Aufsetzen der Infrarotabdeckung 1. Lassen Sie die Infrarotabdeckung in den Aussparungen im Gehäuse einrasten und achten Sie darauf, dass sich die Klammer nicht löst (Schritt 1). 2. Schieben Sie die Abdeckung nach oben bis zur oberen Platte (Schritt 2). 3. -
Page 61: Abschließende Tests
Abschließende Tests Stellen Sie nach der Installation durch einen vollständigen Systemtest fest, ob alles korrekt funktioniert. SB250-N- und SB2100-N-Lichtschranken • Bewegungskontrolle in der Zelle: Einbruchalarm. • Längere Unterbrechung der Zelle für mehr als eine Minute: Disqualifizierungsalarm. Für SB4200-N-Lichtschranken • Bewegungskontrolle in nur einer der beiden Zellen: Alarm nicht ausgelöst. •... -
Page 62: Wartung
Wartung Um die dauerhafte Funktion des Geräts beizubehalten, ist ein geringer Wartungsaufwand erforderlich: • Reinigen Sie die Infrarotabdeckungen jedes Moduls mindestens ein Mal pro Jahr (oder öfter, abhängig von der Verschmutzung). • Wiederholen Sie die abschließenden Tests (einmal pro Jahr). Siehe „Abschließende Tests“... -
Page 63: Fehlerbehebung
Fehlerbehebung Wie finde ich das „Master“-Modul? Drücken Sie die „Select“-Taste für mindestens 2 Sekunden: • Der Summer piept zwei Mal: dies ist das „Master“-Modul. • Der Summer piept nicht: dies ist ein „Slave“-Modul. Alle Konfigurationen Störung Mögliche Ursache Lösung Rote LED blinkt Das zweite Modul zur Bildung Überprüfen Sie die der Erfassungszone ist nicht in... - Page 64 Nur in Säulen installierte Module Störung Mögliche Ursache Lösung Rote LED: 1 Blinklicht Fehler in Moduleinstellungen: Mehrere „Master“-Module Überprüfen Sie die Einstellung wurden eingerichtet. der DIP-Schalter 3 bis 5. Weitere Informationen finden Sie unter „Installieren von Modulen in Säulen“ auf Seite Es wurde kein „Master“-Modul Legen Sie ein Modul mit den eingerichtet.
-
Page 65: Technische Daten
Technische Daten Sensormodell SB250-N SB2100-N SB450-N SB4100-N SB4200-N Maximaler 125 m 250 m 125 m 250 m 350 m Überwachungsbereich für die Innenanwendung Maximaler 50 m 100 m 50 m 100 m 200 m [1] Überwachungsbereich für die Außenanwendung mit thermostatgesteuerter Heizung Detektionstyp... -
Page 66: Standardkonfiguration
Sensormodell SB250-N SB2100-N SB450-N SB4100-N SB4200-N −25 bis +55C° Betriebstemperatur mit thermostatgesteuerter Heizung Schutzklasse IP44 Gewicht 0,8 kg 0,9 kg 1,1 kg 1,2 kg 1,2 kg Einstellbereich der Vertikal ±10° Zellenrichtung Einstellbereich der Horizontal ±90° Modulrichtung Integrierte Ausrichtungs- Optisches Bildsuchersystem, LED und Summer zur Angabe der werkzeuge Qualität des empfangenen Signals [1] Abhängig von Sichtweite. -
Page 67: Abmessungen
Abmessungen Alle Maße in mm. Abbildung 24: Sensorabmessungen SB Serie AIR-Lichtschranken – Installationshandbuch... -
Page 68: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Zubehör • SB53: Bodenmontagesockel • SB52: Netzteil • SB18: Überkletterschutz Ersatzteile • SB12: Abdeckung für Säule 1m • SB17: Abdeckung für Säule 1,5 m • SB22: Abdeckung für Säule 2m • SB27: Abdeckung für Säule 2,5 m •... - Page 69 Copyright © 2012 UTC Fire & Security. Reservados todos los derechos. Marcas comerciales y Interlogix, el nombre y el logotipo de Barreras IR de la serie SB son patentes marcas comerciales registradas de UTC Fire & Security. Los restantes nombres de marcas utilizados en este documento pueden ser marcas comerciales o marcas comerciales registradas de los fabricantes o proveedores de los respectivos productos.
- Page 70 Índice Introducción 71 Funciones generales 72 Diagrama de detector 73 Accesorios suministrados 73 Instalación 74 Directrices generales 74 Montaje del detector 74 Extracción de la cubierta de infrarrojos 75 Conexiones 76 Configuración del interruptor DIP 77 Diámetro y longitud de cables 78 Relé...
-
Page 71: Introducción
Introducción Los detectores de dos rayos SB250-N/SB2100-N y los detectores de cuatro rayos SB450-N/SB4100-N/SB4200-N generan una alarma cuando se interrumpen 1 o 2 rayos, sin contar con pájaros, pequeños animales, hojas de los árboles, etc. Consisten en dos módulos de detector idénticos equipados con células de detección que integran tanto funciones de transmisión como de recepción. -
Page 72: Funciones Generales
Funciones generales • Alcance exterior máximo: - SB250-N: 50 m - SB2100-N: 100 m - SB450-N: 50 m - SB4100-N: 100 m - SB4200-N: 200 m El alcance de un detector de infrarrojos depende directamente del alcance visual. Alcance máximo de una célula de infrarrojos de acuerdo con la visibilidad: - Cuando la visibilidad es de 200 m, el alcance es de 200 m. -
Page 73: Diagrama De Detector
Diagrama de detector Figura 1: Diagrama de detector (1) Módulo de dos células, tipo SB450-N / (7) Bloque de terminales SB4100-N / SB4200-N (8) Tornillo de bloqueo de dirección horizontal (2) Módulo de una célula, tipo SB250-N / (9) Chasis SB2100-N (10) Alineación de célula vertical (3) Placa superior... -
Page 74: Instalación
Instalación Directrices generales Consulte Figura 2 más adelante. Para instalar los detectores correctamente, se deben seguir determinadas normas. • No coloque en un soporte inestable (como una malla o un poste con poca sujeción). Consulte el elemento 1. • No coloque el módulo de manera que reciba la luz directa del sol (elemento 2). -
Page 75: Extracción De La Cubierta De Infrarrojos
Figura 3: Montaje en pared (1) 4 tornillos (2) Vista posterior del soporte ajustable Extracción de la cubierta de infrarrojos Consulte Figura 4 más adelante. 1. Extraiga el tornillo de sujeción de la cubierta de infrarrojos con cuidado de no soltar la grapa (elemento 1). -
Page 76: Conexiones
Conexiones Recomendamos que se utilicen fuentes de alimentación diferentes para el módulo y los calefactores. Nota: cuando se utilizan conectores de guillotina, coloque el cable en el conector y, a continuación, tire de él ligeramente para que quede tenso. Figura 5: Terminales y controles Elemento Descripción Nota Célula superior... -
Page 77: Configuración Del Interruptor Dip
Terminal Descripción Heating "−" (calefactores) Relé de intrusión NO Relé de intrusión COM Relé de descalificación NO Relé de descalificación COM Sincronización de columna A [1] Sincronización de columna B [1] [1] Consulte “Instalación de módulos en columnas” en la página 85. Configuración del interruptor DIP Tabla 2: Interruptor DIP 1 a 2, selección de canal Interruptor 1 Interruptor 2... -
Page 78: Diámetro Y Longitud De Cables
Diámetro y longitud de cables Tabla 4: Longitud del cable de alimentación de 12 V (m) (tipo SYT1 blindado) Ø de cable Cable de área SB250-N SB2100-N SB450-N SB4100-N SB4200-N (mm) de sección cruzada (mm²) Tabla 5: Longitud del cable de calefacción de 12 V CA/CC (m) (tipo SYT1 blindado) Ø... -
Page 79: Conexión Del Contacto De Detección De Tamper
Figura 6: Respuesta de relés Condición de alarma Interrupción de rayo Mín. 4 s Relé de alarma Descalificación debida a señal de infrarrojos reducida Señal de infrarrojos reducida Relé de alarma (NC) Máx. 60 s Relé de descalificación (NO) [1] Descalificación debida a la obstrucción por un objeto o persona Interrupción de rayo Máx. -
Page 80: Configuración
Configuración Selección de canal Para evitar que diferentes detectores en la misma ubicación interfieran los unos con los otros, están equipados con cuatro frecuencias (canales) que puede seleccionar el usuario. Cada uno de los dos módulos que componen el área de detección tienen que configurarse con el mismo número de canal. -
Page 81: Modos De Funcionamiento
Cuando los detectores se colocan uno encima del otro (consulte Figura 9 más adelante), asigne el mismo canal a cada detector y asócielos el uno con el otro mediante el enlace de sincronización del modo de columna. Figura 9: Ejemplo de canal único (1) Canal 1 (2) Conexión entre módulos Modos de funcionamiento... -
Page 82: Configuración Y Alineación Del Módulo Único
Figura 10: Modos de funcionamiento Modo "AND": Modo "OR": Precaución: ajuste el tiempo de respuesta de la alarma de intrusión mediante el potenciómetro tal y como se describe en la “Tiempo de respuesta” en la página 93. Adaptará la sensibilidad de la detección de la barrera al entorno. Un tiempo de respuesta largo disminuye la sensibilidad. - Page 83 Este ajuste de alineación básico se realiza para cada módulo utilizando el sistema de visión integrado. Alineación de células de forma visual Figura 12: Alineación visual (1) Visor (3) Ángulo oblicuo (2) Imagen del visor (4) Tornillo de palometa de ajuste vertical Para alinear el detector: 1.
- Page 84 1. Conecte la unidad (módulo) a la alimentación. - El zumbador suena una vez en los detectores SB250-N y SB450-N. - El zumbador suena dos veces en los detectores SB2100-N y SB4100-N. - El zumbador suena tres veces en el detector SB4200-N. 2.
-
Page 85: Instalación De Módulos En Columnas
Instalación de módulos en columnas Es posible combinar hasta cuatro módulos en una columna. La Tabla 7 más adelante muestra la compatibilidad de los modelos de detectores en una columna. Tabla 7: Compatibilidad de modelos de detectores SB250-N SB450-N SB2100-N SB4100-N SB4200-N SB250-N... - Page 86 Figura 14: Cableado de varios módulos (1) a (4) Módulos 1 a 4 Conexión entre módulos Manual de instalación de barreras IR de la serie SB...
-
Page 87: Configuración Del Modo "Esclavo
Configuración del modo "esclavo" Ponga todos los módulos en el modo "esclavo": interruptor 3 en OFF e interruptor 4 en ON. Figura 15: Modo esclavo Precaución: todas las configuraciones de interruptor de los módulos de una columna deben ser las mismas que los módulos opuestos de la otra columna que forman la barrera. -
Page 88: Selección De Módulos Principales
Figura 16: Configuración de módulos Selección de módulos principales Configure el módulo en el que las alarmas de relé se conectan en modo principal (Master): interruptor 3 ON e interruptor 4 OFF. Precaución: una columna se compone de un módulo principal (Master) y de 1 a 3 módulos esclavos (Slave). -
Page 89: Selección De Canales En El Módulo Principal
Figura 17: Selección de módulos principales Selección de canales en el módulo principal Selección del canal de la barrera del módulo principal (consulte también “Selección de canal” en la página 80). Figura 18: Selección de canales en el módulo principal Canal 1 Canal 2 Canal 3... -
Page 90: Detección Única Del Rayo Inferior (Opcional)
Figura 19: Selección del modo de detección (A) Modo de interdetección (5) Configuración de módulos principales (B) Modo de detección simple (6) Detección dual entre módulos (1) a (4) Módulos 1 a 4 Nota importante: la interdetección se puede seleccionar para todo tipo de módulos excepto para el detector SB4200-N (elemento 6). - Page 91 La detección única del rayo inferior activa una alarma de intrusión cuando el rayo único se corta durante 1,5 s. La detección única del rayo inferior se activa en el módulo esclavo (Slave) solo en la posición 1. • Interruptor 5 del módulo esclavo OFF para activar la detección única del rayo inferior.
-
Page 92: Alineación De Columna
Alineación de columna Alineación de las columnas: comience por alinear las células con la visión óptica integrada en cada célula de cada módulo (consulte “Configuración y alineación del módulo único” en la página 82). Optimización de alineación de barreras sincronizadas Figura 21: Optimización de alineación de barreras sincronizadas (1) a (4) Módulos 1 a 4 (A) a (H) -
Page 93: Tiempo De Respuesta
2. Pulse el botón "Select" (Seleccionar) en el módulo "Master" (Principal) durante al menos 2 segundos hasta que el zumbador del módulo principal suene dos veces. El LED rojo parpadea una vez y el zumbador suena una vez prolongadamente en el módulo principal para indicar la alineación de la célula inferior. -
Page 94: Extracción De La Cubierta De Infrarrojos
(1) Módulo "Master" (2) Potenciómetro para (3) Tiempo de respuesta (Principal) configurar el tiempo de respuesta de la alarma de intrusión Extracción de la cubierta de infrarrojos Figura 22: Extracción de la cubierta de infrarrojos 1. Enganche la cubierta de infrarrojos en las muescas del chasis con cuidado de no aflojar la grapa (paso 1). -
Page 95: Pruebas Finales
Pruebas finales Tras la instalación, asegúrese de que todo funciona correctamente realizando una prueba general del sistema. Barreras de SB250-N y SB2100-N • Control de movimiento en la célula: alarma de intrusión. • Interrupción ampliada de la célula durante más de un minuto: alarma de descalificación. -
Page 96: Mantenimiento
Mantenimiento Para mantener un buen nivel de rendimiento, es necesario realizar un mantenimiento mínimo: • Limpie la cubierta de infrarrojos de cada módulo al menos una vez al año (o con más frecuencia en función de la exposición de la misma a la suciedad). •... -
Page 97: Resolución De Problemas
Resolución de problemas Cómo encontrar el módulo principal Pulse el botón "Select" (Seleccionar) durante al menos dos segundos: • El zumbador suena dos veces: el módulo es "Master" (Principal). • El zumbador no suena: el módulo es "Slave" (Esclavo). Todas las configuraciones Avería Causa posible Solución... - Page 98 Módulos instalados en columnas solamente Avería observada Causa posible Solución LED rojo: 1 luz Error en la configuración de parpadeante módulos: Se han configurado varios Compruebe la configuración de los módulos principales. interruptores DIP 3 a 5. Consulte “Instalación de módulos en columnas” en la página 85 para obtener más información.
-
Page 99: Especificaciones
Especificaciones Modelo de detector SB250-N SB2100-N SB450-N SB4100-N SB4200-N Distancia máxima protegida para 125 m 250 m 125 m 250 m 350 m uso interior Distancia máxima protegida para 50 m 100 m 50 m 100 m 200 m [1] uso exterior con calefacción controlada por termostato Tipo de detección... -
Page 100: Configuración Predeterminada
Modelo de detector SB250-N SB2100-N SB450-N SB4100-N SB4200-N Ajustabilidad de dirección de célula Verticalmente ±10° Ajustabilidad de dirección de Horizontalmente ±90° módulo Herramientas de alineación Sistema de visor óptico, LED y zumbador para indicar la integradas calidad de la señal recibida. [1] Depende de la visibilidad. -
Page 101: Accesorios Y Piezas De Repuesto
Accesorios y piezas de repuesto Accesorios • SB53: Toma de corriente de suelo • SB52: Fuente de alimentación • SB18: Tapa contra ascensión Piezas de repuesto • SB12: Cubierta para columna de 1m • SB17: Cubierta para columna de 1 m 50 •... - Page 102 © 2012 UTC Fire & Security. Tous droits réservés. Marques et brevets Interlogix, le nom et le logo Séries SB Barrières à infrarouge actif sont des marques de commerce de UTC Fire & Security. Il est possible que les autres noms de marques utilisés dans ce document soient des marques ou des marques déposées de leurs...
- Page 103 Sommaire Introduction 104 Principales caractéristiques 105 Présentation des modules 106 Accessoires fournis 106 Installation 107 Précautions de mise en œuvre 107 Installation 107 Démontage du capot infrarouge 108 Raccordement 109 Configuration des switchs 110 Diamètre des câbles et longueur 111 Relais Alarme et Disqualification 111 Raccordement du contact d’autosurveillance 112 Configuration 113...
-
Page 104: Introduction
Introduction Les barrières à infrarouge actif bi-faisceaux type SB250-N / SB2100-N et quadri- faisceaux type SB450-N / SB4100-N / SB4200-N génèrent une information d'alarme sur coupure de 1 ou 2 cellules, tout en ignorant les oiseaux, petits animaux, feuilles mortes... Elles se composent de deux modules identiques équipées de cellules mixtes intégrant à... -
Page 105: Principales Caractéristiques
Principales caractéristiques • Portée maximale en extérieur : - SB250-N : 50 m - SB2100-N : 100 m - SB450-N : 50 m - SB4100-N : 100 m - SB4200-N : 200 m La portée d'une barrière infrarouge est directement liée à la portée visuelle. Portée maximum d'une cellule infrarouge en fonction de la visibilité. -
Page 106: Présentation Des Modules
Présentation des modules Figure 1 : Présentation des modules (1) Module 2 cellules, type SB450-N / SB4100-N (7) Boitier électronique / SB4200-N (8) Vis de blocage orientation horizontale (2) Module 1 cellule, type SB250-N / SB2100-N (9) Châssis (3) Flasque supérieure (10) Molette de réglage vertical de la cellule (4) Capot infrarouge (11) Contact d'autosurveillance... -
Page 107: Installation
Installation Précautions de mise en œuvre Voir Figure 2 ci-dessous. Afin de bien installer les barrières, il est important de respecter certaines règles. • Ne pas poser la barrière sur un support instable (ex : grillage, poteau mal scellé...) Voir (1). •... -
Page 108: Démontage Du Capot Infrarouge
Figure 3 : Montage mural (1) 4 vis (2) Vue arrière du support Démontage du capot infrarouge Voir Figure 4 ci-dessous. 1. Enlever la vis de fixation du capot infrarouge en veillant à ne pas perdre l'agrafe (1). 2. Faire glisser le capot infrarouge vers le haut jusqu’en butée dans la flasque supérieure (2). -
Page 109: Raccordement
Raccordement Il est conseillé d’utiliser une alimentation différente pour l’alimentation du module et du chauffage. Note : Comment utilisé les connecteurs Guillotine – une fois que vous avez introduit le câble dans le connecteur, vous devez le sortir légèrement pour qu’il soit serré. -
Page 110: Configuration Des Switchs
Borne Description + Chauffage − Chauffage NO relais intrusion COM relais intrusion NO relais disqualification COM relais disqualification A Liaison Inter-module [1] B Liaison Inter-module [1] [1] Voir « Installation des modules en colonnes » en page 118. Configuration des switchs Table 2 : Switch 1 et 2 –... -
Page 111: Diamètre Des Câbles Et Longueur
Diamètre des câbles et longueur Table 4 : Longueur des câbles d'alimentation 12V DC (m) (Câble type SYT1 avec écran) Ø fil (mm) Section fil (mm²) SB250-N SB2100-N SB450-N SB4100-N SB4200-N Table 5 : Longueur des câbles chauffage 12V AC-DC (m) (Câble type SYT1 avec écran) Ø... -
Page 112: Raccordement Du Contact D'autosurveillance
Figure 6 : Réponse des relais Alarme intrusion Coupure des faisceaux Min 4 s Relais d’alarme Disqualification due à la baisse du signal infrarouge Baisse du signal infrarouge Relais d’alarme (NC) Max 60 s Relais de disqual. (NO) [1] Disqualification due à l’obstruction par un objet ou une personne Coupure des faisceaux Max 60 s Relais d’alarme (NC) -
Page 113: Configuration
Configuration Sélection du canal Afin d’éviter que les différentes barrières d’un même site ne se perturbent entre elles, celles-ci sont munies de 4 fréquences sélectionnables (canaux). Les 2 modules constituant la zone de détection doivent être configurés avec le même numéro de canal. Cette configuration se fait à l’aide des switchs 1 et 2 situés en haut du bloc gestion. -
Page 114: Mode De Fonctionnement
Lorsque les barrières sont superposées (voir Figure 9 ci-dessous), affecter le même canal à chacune des barrières et les relier entre elles via la liaison de synchronisation en Colonne. Figure 9 : Exemple d’un seul canal (1) Canal 1 (2) Liaison Inter-module Mode de fonctionnement Les barrières SB450-N et SB4100-N fonctionnent suivant 2 modes : •... -
Page 115: Alignement Et Configuration Des Modules Seuls
Figure 10 : Modes de fonctionnement Mode « AND » : Mode « OR » : Attention : Régler le temps de réponse de l'alarme intrusion en agissant sur le potentiomètre comme décrit dans « Temps de Réponse » en page 126. Ceci permettra d'adapter la sensibilité... - Page 116 Description de la visée sur une cellule Figure 12 : Alignement visuel (1) Visée (3) Visée oblique (2) Image de la visée (4) Molette de réglage vertical Pour aligner le module : 1. Dévisser légèrement le support orientable du module. 2.
- Page 117 2. Maintenir appuyé le bouton poussoir « Select » (pendant au moins 2 secondes) jusqu’à ce que le buzzer bip 2 fois. Le voyant rouge clignote 1 fois et le buzzer émet 1 bip long indiquant l’alignement sur la cellule du bas. 3.
-
Page 118: Installation Des Modules En Colonnes
Installation des modules en colonnes Il est possible d’empiler jusqu’à 4 modules maximums dans une colonne. La Table 7 ci-dessous représente la compatibilité des modules dans une colonne. Table 7 : Compatibilité des modules SB250-N SB450-N SB2100-N SB4100-N SB4200-N SB250-N SB450-N SB2100-N SB4100-N... - Page 119 Figure 14 : Câblage de la liaison inter-module (1) to (4) Modules 1 à 4 Liaison Inter-module Séries SB Barrières à infrarouge actif Manuel d'installation...
-
Page 120: Configuration En Mode " Esclave
Configuration en mode « Esclave » Configurer tout les modules en mode « Esclave » : switch 3 sur OFF et switch 4 sur ON. Figure 15 : Mode « Esclave » Attention : toutes les configurations des switchs doivent être les mêmes sur les 2 colonnes constituant la barrière. -
Page 121: Sélection Du Module " Maitre
Figure 16 : Configuration des positions des modules Sélection du module « Maitre » Configurer le module, sur lequel les relais d’alarme ont été câblés, en mode « Maître » : switch 3 sur ON et switch 4 sur OFF. Attention : Une colonne comporte 1 seul module «... -
Page 122: Sélection Du Canal Sur Le Module " Maitre
Sélection du canal sur le module « Maitre » Sélectionner le canal de la barrière sur le module « Maître » (voir « Sélection du canal » en page 113). Figure 18 : Sélection du canal sur le module « Maitre » Canal 1 Canal 2 Canal 3... -
Page 123: Mono-Détection Sur Faisceau Bas (Optionnel)
Figure 19 : Sélection du mode de détection (A) Mode Bi-détection (5) Configuration du module « Maitre » (B) Mode Mono-détection (6) Bi-détection entre 2 modules (1) à (4) Modules 1 à 4 Attention : La Bi-détection peut être activé sur tous les types de module sauf sur les modules SB4200-N (6). - Page 124 La mono-détection sur le faisceau bas génère une alarme intrusion lorsque le faisceau bas est coupé pendant 1,5 s. La mono-détection sur le faisceau s’active sur le module « Esclave » en position 1 uniquement. • Switch 5 du module « Esclave » sur OFF pour activer la mono-détection sur faisceau bas.
-
Page 125: Alignement Des Colonnes
Alignement des colonnes Alignement des colonnes : commencer pour faire l’alignement de chaque cellules de chaque modules (voir « Alignement et configuration des modules seuls » en page 115). Optimisation de l’alignement des barrières synchronisée Figure 21 : Optimisation de l’alignement des barrières synchronisée (1) to (4) Modules 1 à... -
Page 126: Temps De Réponse
3. Agir sur la cellule jusqu’à obtention d’un signal continu sur le buzzer et le voyant rouge allumé fixe. Note : SB250-N, SB2100-N, SB450-N et SB4100-N s’alignent cellule par cellule. SB4200-N s’aligne module par module (les deux cellules d’un même module en même temps). -
Page 127: Remontage Du Capot Infrarouge
Remontage du capot infrarouge Figure 22 : Remontage du capot infrarouge 1. Engager le capot infrarouge dans les rainures du châssis en veillant à ne pas perdre l'agrafe (1). 2. Faire glisser le capot infrarouge vers le haut jusqu’en butée dans la flasque supérieure (2). -
Page 128: Tests Finaux
Tests finaux Après installation, assurez-vous du bon fonctionnement par un test d'ensemble. Pour les barrières type SB250-N et SB2100-N • Contrôle du passage dans la cellule : alarme intrusion. • Disqualification prolongée de la cellule pendant un temps supérieur à 1 min : alarme disqualification. -
Page 129: Maintenance
Maintenance Pour assurer un maintien des performances dans le temps, il faut prévoir un entretien minimum : • Nettoyer le capot infrarouge de chaque module au moins une fois par an, (ou plus suivant exposition aux salissures). • Répéter les tests finaux (une fois par an). Voir « Tests finaux » en page 128. Séries SB Barrières à... -
Page 130: Dépannage
Dépannage Comment retrouver le module « Maître » Maintenir appuyé le bouton poussoir « Select » pendant au moins 2 secondes : • Le buzzer bip 2 fois : le module est le module « Maître ». • Rien ne se passe : le module est le module « Esclave ». Toutes les configurations Défaut constaté... - Page 131 Modules en colonne uniquement Défaut constaté Cause probable Solution Voyant rouge : 1 éclat cyclique Erreur de configuration des modules : Plusieurs modules « Maître » Revoir configurer les switchs configurés 3,4 et 5. Voir « Installation des modules en colonnes » en page 118 pour plus de détails.
-
Page 132: Spécifications
Spécifications Modèle SB250-N SB2100-N SB450-N SB4100-N SB4200-N Distance maximum de 125 m 250 m 125 m 250 m 350 m protection en utilisation intérieure Distance maximum de 50 m 100 m 50 m 100 m 200 m [1] protection en utilisation extérieure avec chauffage thermostaté... -
Page 133: Configuration Par Défaut
Modèle SB250-N SB2100-N SB450-N SB4100-N SB4200-N Orientation des cellules Verticale ±10° Orientation du module Horizontale ±90° Moyens d'alignement Système de visée optique, voyant et buzzer indiquant la qualité intégrés du signal reçu [1] Dépends de la visibilité. Voir « Principales caractéristiques » en page 105 pour plus de détails. -
Page 134: Accessoires Et Pièces De Rechange
Accessoires et pièces de rechange Accessoires • SB53 : Embase • SB52 : Alimentation • SB18 : Chapeau anti-appui Pièces de rechange • SB12 : Capot pour colonne 1m • SB17 : Capot pour colonne 1m50 • SB22 : Capot pour colonne 2m •... - Page 135 Copyright © 2012 UTC Fire & Security. Tutti i diritti riservati. Marchi commerciali e Interlogix, il nome e logo Rilevatori raggi infrarossi AIR serie SB sono brevetti marchi commerciali di UTC Fire & Security. Altre designazioni commerciali utilizzate nel presente documento possono essere marchi commerciali o marchi commerciali registrati dei produttori o dei fornitori dei rispettivi prodotti.
- Page 136 Contenuti Introduzione 137 Caratteristiche generali 138 Configurazione del rilevatore 139 Accessori forniti 139 Installazione 140 Linee guida generali 140 Montaggio del rilevatore 140 Rimozione del coperchio infrarossi 141 Cablaggio 142 Impostazioni dei commutatori DIP-switch 143 Diametro e lunghezza dei cavi 144 Relè...
-
Page 137: Introduzione
Introduzione I rilevatori a due raggi infrarossi SB250-N/SB2100-N e i rilevatori a quattro raggi infrarossi SB450-N/SB4100-N/SB4200-N generano un allarme quando uno o due raggi vengono interrotti, ignorando in questo modo uccelli, piccoli animali, foglie secche e così via. Consistono in due moduli di rilevamento identici dotati di relative celle per l'integrazione di entrambe le funzioni di trasmissione e ricezione. -
Page 138: Caratteristiche Generali
Caratteristiche generali • Massima portata all'aperto: - SB250-N: 50 m - SB2100-N: 100 m - SB450-N: 50 m - SB4100-N: 100 m - SB4200-N: 200 m La portata di una barriera ad infrarossi dipende direttamente dalla portata visiva. Massima portata di una cella a infrarossi secondo la visibilità: - Quando la visibilità... -
Page 139: Configurazione Del Rilevatore
Configurazione del rilevatore Figura 1: Configurazione del rilevatore (1) Modulo a 2 celle, tipo SB450-N / SB4100-N / (7) Morsettiera SB4200-N (8) Vite di bloccaggio in direzione (2) Modulo a 1 cella, tipo SB250-N / SB2100-N orizzontale (3) Piastra superiore (9) Telaio (4) Coperchio infrarossi (10) Allineamento cella verticale... -
Page 140: Installazione
Installazione Linee guida generali Vedere Figura 2 più sotto. Per installare correttamente le barriere è necessario seguire determinate regole. • Non fissare il rilevatore a un supporto instabile (quale una griglia o un palo malfermo). Vedere la voce 1. • Non esporre il modulo alla luce solare diretta (voce 2). -
Page 141: Rimozione Del Coperchio Infrarossi
Figura 3: Montaggio a parete (1) 4 viti (2) Vista posteriore del supporto regolabile Rimozione del coperchio infrarossi Vedere Figura 4 a pagina 142. 1. Rimuovere la vite che fissa il coperchio infrarossi, prestando attenzione a non smarrire la graffetta (voce 1). 2. -
Page 142: Cablaggio
Figura 4: Rimozione del coperchio infrarossi Cablaggio Si consiglia di utilizzare alimentatori differenti per il modulo e le resistenze di riscaldamento. Nota: se si utilizzano connettori a ghigliottina, inserire il cavo nel connettore e rimuoverlo leggermente per fissarlo. Figura 5: Terminali e controlli Manuale di installazione dei rilevatori raggi infrarossi AIR serie SB... -
Page 143: Impostazioni Dei Commutatori Dip-Switch
Voce Descrizione Nota Cella superiore Cella inferiore Interruttori DIP Selezione canale (1 e 2) Selezione modalità operativa (da 3 a 5) Regolazione ritardo Regolazione del tempo di risposta dell'allarme intrusione (da 50 a 800 ms) Tasto di selezione Selezione della modalità di allineamento Selezione delle celle in modalità... -
Page 144: Diametro E Lunghezza Dei Cavi
Tabella 3: DIP switch da 3 a 5 - modalità operative Commutatore 3 Commutatore 4 Commutatore 5 Funzione Modulo singolo in modalità "AND" Modulo singolo in modalità "OR" Modalità "Secondaria" con raggio basso abilitato Modalità "Secondaria" con raggio basso disabilitato Modalità... -
Page 145: Relè Disqualifica E Di Allarme
Relè disqualifica e di allarme Quando il segnale a infrarossi si riduce significativamente (ad esempio a causa di nebbia, acquazzoni ecc.) il relè disqualifica viene attivato dopo 60 secondi e il LED allarme lampeggia. In caso di ostruzione dei raggi (ad esempio da parte di un oggetto o di una persona) per più... -
Page 146: Configurazione
Configurazione Selezione canale Per evitare che rilevatori differenti nello stesso sito interferiscano l'uno con l'altro, è possibile scegliere fra quattro differenti frequenze (canali). Ciascuno dei due moduli che compongono l'area di rilevamento deve essere impostato con lo stesso numero di canali. Tale configurazione si ottiene per mezzo dei DIP switch 1 e 2 nella parte superiore della morsettiera. -
Page 147: Modalità Operative
Quando i rilevatori sono posizionati l'uno sull'altro (vedere Figura 9 più sotto), allocare lo stesso canale a ciascuno di essi e collegarli mediante relè utilizzando il collegamento di sincronizzazione in modalità Colonna. Figura 9: Esempio di canale singolo (1) Canale 1 (2) Collegamento tra moduli Modalità... -
Page 148: Impostazioni E Allineamento Del Modulo Singolo
Figura 10: Modalità operative Modalità “AND”: Modalità “OR”: Attenzione: regolare il tempo di risposta dell'allarme intrusione tramite il potenziometro, come descritto in “Tempo di risposta” a pagina 159. La sensibilità di rilevamento della barriera viene così adattata all'ambiente. Un tempo di risposta lungo riduce la sensibilità. - Page 149 Allineamento visivo delle celle Figura 12: Allineamento visivo (1) Mirino (3) Angolo obliquo (2) Immagine mirino (4) Vite a testa zigrinata per regolazione verticale Per allineare il rilevatore: 1. Svitare leggermente il supporto regolabile del modulo. 2. Posizionare l'occhio con un angolo obliquo a circa 5 cm dal modulo, come mostrato in Figura 12 più...
- Page 150 - Il cicalino emette tre segnali acustici per SB4200-N. 2. Tenere premuto il pulsante "Select" [Seleziona] (per almeno 2 secondi) finché il cicalino non emette due segnali acustici. Il LED rosso lampeggia una volta e il cicalino emette un segnale acustico prolungato per indicare l'allineamento della cella inferiore.
-
Page 151: Installazione Dei Moduli In Colonne
Installazione dei moduli in colonne È possibile combinare fino a 4 moduli diversi in una colonna. Tabella 7 più sotto viene mostrata la compatibilità dei modelli di rilevatore in una colonna. Tabella 7: Compatibilità dei modelli di rilevatore SB250-N SB450-N SB2100-N SB4100-N SB4200-N... - Page 152 Figura 14: Cablaggio di moduli multipli Da (1) a (4) Moduli da 1 a 4 (5) Collegamento tra moduli Manuale di installazione dei rilevatori raggi infrarossi AIR serie SB...
-
Page 153: Impostazione Della Modalità "Secondaria
Impostazione della modalità "Secondaria" Impostare tutti i moduli in modalità "Secondaria": il commutatore 3 su OFF e il commutatore 4 su ON. Figura 15: Modalità Secondaria Attenzione: tutte le configurazioni dei commutatori dei moduli in una colonna devono coincidere con quelle dei moduli opposti nell'altra colonna che rappresenta la barriera. -
Page 154: Selezione Del Modulo "Principale
Figura 16: Configurazione del modulo Selezione del modulo "principale" Impostare il modulo su cui collegare i relè di allarme in modalità "Principale": il commutatore 3 su ON e il commutatore 4 su OFF. Attenzione: una colonna è composta da un modulo "principale" e fino a 3 moduli "secondari". -
Page 155: Selezione Del Canale Del Modulo "Principale
Figura 17: Selezione della modalità "Principale" Selezione del canale del modulo "principale" Selezionare il canale della barriera sul modulo “principale” (vedere anche “Selezione canale” a pagina 146). Figura 18: Selezione del canale del modulo principale Canale 1 (OFF Canale 2 Canale 3 Canale 4 OFF) -
Page 156: Rilevamento Singolo Del Raggio Inferiore (Opzionale)
Figura 19: Selezione della modalità di rilevamento (A) Modalità rilevamento doppio (5) Impostazioni modulo “principale” (B) Modalità rilevamento semplice (6) Rilevamento doppio tra moduli Da (1) a (4) Moduli da 1 a 4 Nota importante: il rilevamento doppio può essere selezionato per tutti i tipi di moduli, ad eccezione di SB4200-N (voce 6). - Page 157 Tale rilevamento singolo attiva l'allarme intrusione quando il raggio inferiore viene disattivato per un periodo di 1,5 s. Il rilevamento singolo del raggio inferiore viene attivato sul modulo "secondario" solo in posizione 1. • Commutatore 5 del modulo “secondario” su OFF per attivare il rilevamento singolo del raggio inferiore.
-
Page 158: Allineamento Delle Colonne
Allineamento delle colonne Allineamento delle colonne: allineare innanzitutto le celle con visuale ottica integrata su ogni cella per ciascun modulo (vedere “Impostazioni e allineamento del modulo singolo” a pagina 148). Ottimizzazione dell'allineamento delle barriere sincronizzate Figura 21: Ottimizzazione dell'allineamento delle barriere sincronizzate Da (1) a (4) Moduli da 1 a 4 Da (A) a (H) Celle da 1 a 8... -
Page 159: Tempo Di Risposta
Il LED rosso lampeggia una volta e il cicalino emette un segnale acustico prolungato sul modulo "principale" per indicare l'allineamento della cella inferiore. 3. Ruotare e regolare nuovamente la cella finché il cicalino non emette un segnale acustico continuo e la luce del LED rosso diviene fissa. Nota: SB250-N, SB2100-N, SB450-N e SB4100-N sono allineati cella per cella. -
Page 160: Riposizionamento Del Coperchio Infrarossi
Riposizionamento del coperchio infrarossi Figura 22: Riposizionamento del coperchio infrarossi 1. Inserire il coperchio infrarossi nelle scanalature del telaio, prestando attenzione a non allentare la graffetta (punto 1). 2. Fare scorrere il coperchio verso l'alto finché non viene fermato dalla piastra superiore (punto 2). -
Page 161: Test Finali
Test finali Dopo l’installazione, verificare il funzionamento complessivo con un test generale. Barriere SB250-N e SB2100-N • Controllo dei movimenti nella cella: allarme intrusione. • Interruzione prolungata della cella per più di un minuto: allarme disqualifica. Per le barriere SB4200-N •... -
Page 162: Manutenzione
Manutenzione Per mantenere livelli di prestazione ottimali, è richiesta una minima manutenzione: • Pulire il coperchio infrarossi di ciascun modulo almeno una volta all'anno (o più spesso, a seconda dell’esposizione alla sporcizia). • Ripetere i test finali (una volta all’anno). Vedere “Test finali” a pagina 161. Manuale di installazione dei rilevatori raggi infrarossi AIR serie SB... -
Page 163: Risoluzione Dei Problemi
Risoluzione dei problemi Come identificare il modulo "principale" Premere il pulsante "Select" [Seleziona] per almeno 2 secondi: • Il cicalino emette due segnali acustici: il modulo è “principale”. • Il cicalino non emette segnali acustici: il modulo è “secondario”. Tutte le configurazioni Guasto Possibile causa Soluzione... - Page 164 Solo moduli installati in colonne Guasto rilevato Possibile causa Soluzione LED rosso: un lampeggio Errore nelle impostazioni dei moduli: Impostazione di più moduli Verificare le impostazioni dei "principali" DIP switch da 3 a 5. Per ulteriori dettagli vedere “Installazione dei moduli in colonne”...
-
Page 165: Specifiche
Specifiche Modello rilevatore SB250-N SB2100-N SB450-N SB4100-N SB4200-N Massima distanza protetta per 125 m 250 m 125 m 250 m 350 m utilizzo in interni Massima distanza protetta per 50 m 100 m 50 m 100 m 200 m [1] utilizzo in esterni con riscaldamento controllato mediante termostato... -
Page 166: Configurazione Predefinita
Modello rilevatore SB250-N SB2100-N SB450-N SB4100-N SB4200-N Classe di protezione IP44 Peso 0,8 kg 0,9 kg 1,1 kg 1,2 kg 1,2 kg Regolabilità direzione cella Verticalmente ±10° Regolabilità direzione modulo Orizzontalmente ±90° Strumenti di allineamento Sistema di mirino ottico, LED e cicalino per indicare la qualità integrati del segnale ricevuto [1] Dipende dalla visibilità. -
Page 167: Accessori E Parti Di Ricambio
Accessori e parti di ricambio Accessori • SB53: presa orizzontale • SB52: alimentatore • SB18: tappo antiscavalcamento Parti di ricambio • SB12: coperchio per colonna 1 m • SB17: coperchio per colonna 1,5 m • SB22: coperchio per colonna 2 m •... - Page 168 Installatiehandleiding Copyright © 2012 UTC Fire & Security. Alle rechten voorbehouden. Handelsmerken en Interlogix, de SB-serie AIR-beamdetectoren-naam en het logo zijn patenten handelsmerken van UTC Fire & Security. Andere in dit document gebruikte handelsnamen kunnen handelsmerken of gedeponeerde handelsmerken zijn van de fabrikanten of leveranciers van de betreffende producten.
- Page 169 Inhoud Inleiding 170 Algemene functies 171 Detectorindeling 172 Meegeleverde accessoires 172 Installatie 173 Algemene richtlijnen 173 Detector monteren 173 De infraroodkap verwijderen 174 Bedrading 175 DIP-switch-instellingen 176 Kabeldiameter en -lengte 177 Alarm- en diskwalificatierelais 177 Het contact voor sabotagedetectie aansluiten 178 Configuratie 179 Kanaalselectie 179 Bedrijfsmodus 180...
-
Page 170: Inleiding
Inleiding De SB250/SB2100-detectoren met twee beams en de SB450/SB4200- detectoren met vier beams genereren een alarm wanneer 1 of 2 beams worden verbroken, zodat vogels, kleine dieren, vallende bladeren enzovoort worden genegeerd. Ze bestaan uit twee identieke rmodules, in deze module zit zowel zender- als ontvanger geïntegreerd. -
Page 171: Algemene Functies
Algemene functies • Maximaal bereik buiten: - SB250-N : 50 m - SB2100-N : 100 m - SB450-N : 50 m - SB4100-N : 100 m - SB4200-N : 200 m Het bereik van de infrarooddetector hangt direct af van het zichtbare bereik. Maximumbereik van een infrarooddetector is op grond van zichtbaarheid: - Wanneer de zichtbaarheid 200 m is, is het bereik 200 m. -
Page 172: Detectorindeling
Detectorindeling Afbeelding 1: Detectorindeling (1) Module met 2 units, type SB450-N / SB4100-N (7) Aansluitblok / SB4200-N (8) Horizontale borgschroef (2) Module met 1 unit, type SB250-N / SB2100-N (9) Chassis (3) Bovenplaat (10) Verticale celuitlijning (4) Infraroodkap (11) Bescherming tegen het verwijderen (5) unit met dubbele beam van het deksel (12) Bevestiging voor infraroodkap... -
Page 173: Installatie
Installatie Algemene richtlijnen Zie Afbeelding 2 hieronder. Bepaalde regels moeten worden nageleefd om de detectoren juist te installeren. • Plaats de detector niet op een onstabiele ondergrond (zoals een rooster of een slecht bevestigde paal). Zie item 1. • Plaats de module niet in direct zonlicht (item 2). •... -
Page 174: De Infraroodkap Verwijderen
Afbeelding 3: Wandmontage (1) 4 schroeven (2) Achteraanzicht van de verstelbare steun De infraroodkap verwijderen Zie Afbeelding 4 hieronder. 1. Verwijder de schroef waarmee de infraroodkap is bevestigd. Let op dat u het klemmetje niet kwijtraakt. (1) 2. Schuif de deksel omhoog totdat deze door de bovenplaat wordt tegengehouden. -
Page 175: Bedrading
Bedrading We raden aan aparte voedingsmodules te gebruiken voor de module en de verwarming. Opmerking: Als U de klemverbindingen gebruikt, plaatst u de draad in de aansluiting en trekt u deze voorzichtig terug, zodat deze strak komt te zitten. Afbeelding 5: Aansluitingen en bedieningselementen Item Beschrijving Opmerking... -
Page 176: Dip-Switch-Instellingen
Aansluiting Beschrijving “−” verwarming inbraakrelais COM-inbraakrelais diskwalificatierelais COM-diskwalificatierelais A-zuilsynchronisatie [1] B-zuilsynchronisatie [1] [1] Zie “Modules in zuilen installeren” op pagina 184. DIP-switch-instellingen Tabel 2: DIP-switch 1 t/m 2 - kanaalselectie Switch 1 Switch 2 Functie Kanaal 1 Kanaal 2 Kanaal 3 Kanaal 4 Zie “Kanaalselectie”... -
Page 177: Kabeldiameter En -Lengte
Kabeldiameter en -lengte Tabel 4: Lengte van 12V DC-voedingskabel (m) (screened SYT1-type) Ø van kabel Doorsnede van SB250-N SB2100-N SB450-N SB4100-N SB4200-N (mm) kabel (mm²) Tabel 5: Lengte van 12V AC/DC-verwarmingskabel (m) (screened SYT1-type) Ø van kabel Doorsnede van SB250-N SB2100-N SB450-N SB4100-N... -
Page 178: Het Contact Voor Sabotagedetectie Aansluiten
Afbeelding 6: Relaisreactie Alarmconditie Beam-onderbreking Min 4 sec Alarmrelais Diskwalificatie vanwege verminderd infraroodsignaal Verminderd infraroodsignaal Alarmrelais (NC) Max 60 sec Diskwalificatierelais (NO) [1] Diskwalificatie vanwege onderbreking door een object of persoon Beam-onderbreking Max 60 sec Alarmrelais (NC) Diskwalificatierelais (NO) [1] [1] Hiermee wordt het alarmrelais vrijgegeven wanneer er meerdere alarmrelais in serie zijn aangesloten (bijvoorbeeld verschillende modules in één zuil). -
Page 179: Configuratie
Configuratie Kanaalselectie Om te voorkomen dat verschillende detectoren op dezelfde installatie met elkaar interfereren, hebben ze vier verschillende frequenties (kanalen). Elk van de 2 detectoren die het zelfde detectiegebied bestrijken, moeten zijn ingesteld met hetzelfde kanaalnummer. Deze configuratie wordt gedaan met de DIP-switch 1 en 2 op de bovenkant van het aansluitblok. -
Page 180: Bedrijfsmodus
Wanneer de detectoren boven op elkaar worden geplaatst (zie Afbeelding 9 hieronder),in een zuil moet u hetzelfde kanaal toewijzen aan elke detector en ze aan elkaar koppelen met behulp van de synchronisatiedraden Afbeelding 9: Voorbeeld één kanaal (1) Kanaal 1 (2) Interne-detectorverbinding Bedrijfsmodus De SB450-N- en SB4100-N-barrières kunnen functioneren in 2 modus:... -
Page 181: Uitlijning En Instellingen Enkele Module
Afbeelding 10: Bedieningsmodus “AND”-modus: “OR”-modus: Let op: Pas de reactietijd van het inbraakalarm aan met behulp van de potmeter, zoals wordt beschreven in “Reactietijd” op pagina 192. Hiermee wordt de detectiegevoeligheid van de barrière op de omgeving aangepast. Een lange reactietijd vermindert de gevoeligheid. - Page 182 De cellen visueel uitlijnen Afbeelding 12: Visuele uitlijning (1) Zoeker (3) Kijk hoek (2) Zoekerbeeld (4) Duimschroef verticale instelling Ga als volgt te werk om de detector uit te lijnen: 1. Schroef de instelbare steun van de detector enigszins los. 2.
- Page 183 1. Schakel opnieuw de spanning in op de detector (module) - De zoemer laat 1 piepsignaal horen voor de SB250-N en SB450-N. - De zoemer laat 2 piepsignalen horen voor de SB2100-N en SB4100-N. - De zoemer laat 3 piepsignalen horen voor de SB4200-N. 2.
-
Page 184: Modules In Zuilen Installeren
Modules in zuilen installeren Het is mogelijk om maximaal 4 modules te combineren in een zuil. Tabel 7 hieronder toont de compatibiliteit van de detectormodellen in één zuil. Tabel 7: Compatibiliteit detectormodellen SB250-N SB450-N SB2100-N SB4100-N SB4200-N SB250-N SB450-N SB2100-N SB4100-N SB4200-N Wij raden het combineren van detectoren van verschillende generaties... - Page 185 Afbeelding 14: Bedrading meerdere modules (1) t/m (4) Detector 1 t/m 4 Inter-detectorverbinding SB-serie AIR-beamdetectoren Installatiehandleiding...
-
Page 186: Slave"-Modus Instellen
“Slave”-modus instellen Alle detectoren in de “Slave”-modus zetten: switch 3 op UIT en switch 4 op AAN. Afbeelding 15: Slave-modus Let op: Alle switch-configuraties van de detectoren van de ene zuil moeten hetzelfde zijn als bij de detectoren aan de overzijde in de andere zuil en die samen de barrière vormen. -
Page 187: Master"-Detector Selecteren
Afbeelding 16: Detectorconfiguratie “Master”-detector selecteren Schakel de detector waarop de relaisalarmen zijn aangesloten in de “Master”- modus: switch 3 AAN en switch 4 UIT. Let op: Een zuil is opgebouwd uit 1 “Master”-detector en 1 t/m 3 “Slave”- detectors. Een “Master”-detector kan zich op een willekeurige positie in de zuil bevinden: positie 1, 2, 3 of 4. -
Page 188: Master"-Detectorkanaal Selecteren
“Master”-detectorkanaal selecteren Selecteer het kanaal van de barrière op de “Master”-detector (zie ook “Kanaalselectie” op pagina 179). Afbeelding 18: Master-detectorkanaal selecteren Kanaal 1 Kanaal 2 Kanaal 3 Kanaal 4 (UIT UIT) (AAN UIT) (UIT AAN) (AAN AAN) Detectiemodus selecteren Selecteer de detectiemodus: enkelvoudige detectie of interdetectie (niet beschikbaar voor de modules SB4200-N). -
Page 189: Enkelvoudige Detectie Van De Onderste Beam (Optioneel)
Afbeelding 19: Detectiemodus selecteren (A) Interdetectiemodus (5) “Master”-detectorinstellingen (B) Enkelvoudige detectiemodus (6) Dubbele detectie tussen detectoren (1) t/m (4) Detector 1 t/m 4 Belangrijk: Interdetectie kan worden geselecteerd voor allerlei detectoren, behalve voor SB4200-N (item 6). Enkelvoudige detectie van de onderste beam (optioneel) Belangrijk: Functionaliteit is niet beschikbaar in modules SB4200-N, SB250-N en SB2100-N. - Page 190 De enkelvoudige detectie van de onderste beam activeert een inbraakalarm wanneer de onderste beam gedurende 1,5 sec wordt onderbroken. De enkelvoudige detectie van de onderste beam wordt alleen geactiveerd in positie 1 van de “Slave”-module. • Switch 5 van de “Slave”-module UIT om de enkelvoudige detectie van de onderste beam te activeren.
-
Page 191: Zuiluitlijning
Zuiluitlijning Uitlijning van de zuilen: start met het optisch uitlijnen van de units met het geïntegreerde optische zichtsysteem op elke unit voor elke detector (zie “Uitlijning en instellingen enkele module” op pagina 181). Optimalisatie van de uitlijning van gesynchroniseerde barrières Afbeelding 21: Optimalisatie van de uitlijning van gesynchroniseerde barrières (1) t/m (4) Detector 1 t/m 4 (A) t/m (H) Units 1 t/m 8... -
Page 192: Reactietijd
3. Draai en verstel de unit zodanig tot de zoemer een continu geluidssignaal laat horen en de rode LED blijft branden. Opmerking: SB250-N, SB2100-N, SB450-N en SB4100-N worden units voor unit uitgelijnd. SB4200-N wordt module voor module uitgelijnd (twee units van dezelfde detector tegelijkertijd). -
Page 193: Infraroodkap Terug Plaatsen
Infraroodkap terug plaatsen Afbeelding 22: Infraroodkap terug plaatsen 1. Plaats de infraroodkap in de gleuven in het chassis. Let op dat u het klemmetje (stap 1) niet kwijtraakt. 2. Schuif de kap omhoog totdat deze door de bovenplaat (stap 2) wordt tegengehouden. -
Page 194: Laatste Tests
Laatste tests Voer na afloop van de installatie een algehele systeemtest uit om te controleren of alles juist werkt. SB250-N- en SB2100-N-barrières • Bewegingscontrole in de unit: inbraakalarm relais.moet schakelen • Aanhoudende onderbreking van de unit, langer dan 1 minuut: diskwalificatiealarm. -
Page 195: Onderhoud
Onderhoud Voor constant goede prestaties is minimaal onderhoud vereist: • Reinig de infraroodkap van elke detector ten minste een keer per jaar (of vaker, al naar gelang de blootstelling aan vuil). • Voer de laatste tests opnieuw uit (een keer per jaar). Zie “Laatste tests” op pagina 194. -
Page 196: Probleemoplossing
Probleemoplossing De “Master”-detector vinden Druk ten minste 2 seconden lang op de knop “Select”: • De zoemer laat twee piepsignalen horen: de module is de “Master”. • De zoemer laat geen piepsignaal horen: de module is de “Slave”. Alle configuraties Storing Mogelijke oorzaak Oplossing... - Page 197 Alleen in zuilen geïnstalleerde modules Waargenomen storing Mogelijke oorzaak Oplossing Rode LED: lampje knippert 1 Verkeerde detector- keer instellingen: Er zijn meerdere “Master”- Controleer de instellingen van detectors ingesteld DIP-switches 3 t/m 5. Zie “Modules in zuilen installeren” op pagina 184 voor meer informatie.
-
Page 198: Specificaties
Specificaties Detectormodel SB250-N SB2100-N SB450-N SB4100-N SB4200-N Maximaal beschermde 125 m 250 m 125 m 250 m 350 m afstand voor gebruik binnen Maximaal beschermde 50 m 100 m 50 m 100 m 200 m [1] afstand voor gebruik buiten met thermostaatgeregelde verwarming Detectietype... -
Page 199: Standaardconfiguratie
Detectormodel SB250-N SB2100-N SB450-N SB4100-N SB4200-N Instelbaarheid van Verticaal ±10° celrichting Instelbaarheid van Horizontaal ±90° modulerichting Geïntegreerd Optisch zoekersysteem, LED en zoemer geven de kwaliteit van het uitlijningsgereedschap ontvangen signaal aan [1] Afhankelijk van het zicht. Zie “Algemene functies” op pagina 171 voor meer informatie. Standaardconfiguratie Voor de standaardinstellingen van de detectors, zie afbeelding 23. -
Page 200: Accessoires En Reserveonderdelen
Accessoires en reserveonderdelen Accessoires • SB53: Vloersokkel • SB52: Voeding • SB18: Anti-overklimdeksel Reserveonderdelen • SB12: Kap voor zuil 1m • SB17: Kap voor zuil 1m50 • SB22: Kap voor zuil 2m • SB27: Kap voor zuil 2m50 • SB32: Kap voor zuil 3m •... - Page 201 Copyright © 2012 UTC Fire & Security. Todos os direitos reservados. Marcas comerciais e Interlogix, e o nome e logótipo Detectores de Raios Infravermelhos patentes AIR da Série SB são marcas comerciais da UTC Fire & Security. Outros nomes comerciais utilizados nestes documento podem ser marcas comerciais ou marcas comerciais registadas dos fabricantes ou vendedores dos respectivos produtos.
- Page 202 Índice Introdução 203 Características gerais 204 Layout do detector 205 Acessórios fornecidos 205 Instalação 206 Directrizes gerais 206 Montagem dos detectores 206 Retirar a cobertura de infravermelhos 207 Ligações 208 Configurações de DIP switches 209 Diâmetro e comprimento dos cabos 210 Alarme e relé...
-
Page 203: Introdução
Introdução Os detectores de dois feixes de infravermelhos SB250-N / SB2100-N e os detectores de quatro feixes de infravermelhos SB450-N / SB4100-N / SB4200-N geram um alarme quando 1 ou 2 dos feixes são interrompidos, ignorando pássaros, pequenos animais, folhas mortas, etc. São compostos por dois módulos de detecção idênticos, equipados com células detectoras que integram funções de transmissão e recepção. -
Page 204: Características Gerais
Características gerais • Alcance máximo no exterior: - SB250-N: 50 m - SB2100-N: 100 m - SB450-N: 50 m - SB4100-N: 100 m - SB4200-N: 200 m O alcance de um detector de infravermelhos depende directamente do alcance visual. Alcance máximo de uma célula infravermelha consoante a visibilidade: - Com uma visibilidade de 200 m, o alcance é... -
Page 205: Layout Do Detector
Layout do detector Figura 1: Layout do detector (1) Módulo de 2 células, tipo SB450-N / SB4100-N (7) Bloco de terminais / SB4200-N (8) Parafuso de bloqueio horizontal (2) Módulo de 1 célula, tipo SB250-N / SB2100-N (9) Chassis (3) Chapa superior (10) Alinhamento vertical de células (4) Tampa de infravermelhos (11) Tampers de remoção da cobertura... -
Page 206: Instalação
Instalação Directrizes gerais Consulte a Figura 2 abaixo. Para instalar correctamente os detectores, devem ser seguidas determinadas regras. • Não coloque o detector num suporte instável (como uma rede ou um pilar mal fixado). Consulte o item 1. • Não posicione o módulo virado para a luz solar directa (item 2). •... -
Page 207: Retirar A Cobertura De Infravermelhos
Figura 3: Montagem na parede (1) 4 parafusos (2) Vista traseira do suporte regulável Retirar a cobertura de infravermelhos Consulte a Figura 4 na página nº 208. 1. Retire o parafuso de fixação da cobertura de infravermelhos, tendo o cuidado de não perder a patilha (item 1). -
Page 208: Ligações
Figura 4: Retirar a cobertura de infravermelhos Ligações Recomendamos a utilização de diferentes fontes de alimentção para o módulo e o sistema de aquecimento. Nota: com conectores guilhotina, coloque o fio no conector e puxe ligeiramente para fora para tensionar. Figura 5: Terminais e controlos Manual de Instalação dos Detectores de Feixes Infravermelhos AIR da Série SB... -
Page 209: Configurações De Dip Switches
Item Descrição Nota Célula superior Célula inferior DIP switches Selecção de canais (1 e 2) Selecção do modo de funcionamento (3 a 5) Ajuste de retardo Ajuste do tempo de resposta do alarme de intrusão (50 a 800 ms) Botão de selecção Seleccionar o modo de alinhamento Seleccionar células no modo de alinhamento LED de alarme Alarme de intrusão/desqualificação (intermitente) -
Page 210: Diâmetro E Comprimento Dos Cabos
Switch 3 Switch 4 Switch 5 Função Modo "Escravo" com feixe baixo activado Modo "Escravo" com feixe baixo desactivado Modo "Principal" com a coluna de detecção mono Modo "Principal" com a coluna de detecção dupla Não utilizado Não utilizado Consulte “Modos de funcionamento” na página nº 213 para obter mais informações. -
Page 211: Ligar O Contacto De Detecção De Sabotagem (Tamper)
Figura 6: Resposta dos relés Condição de alarme Interrupção do feixe Mín. 4 s Relé de alarmes Desqualificação devido a um sinal infravermelho reduzido Sinal infravermelho reduzido Relé de alarme (NF) Máx. 60 s Relé de desqualificação (NA) [1] Desqualificação devido a obstrução por um objecto ou uma pessoa Interrupção do feixe Máx. -
Page 212: Configuração
Configuração Selecção de canais Para evitar que diferentes detectores no mesmo local interfiram uns com os outros, estão equipados com 4 frequências (canais) seleccionáveis pelo utilizador. Cada um dos 2 módulos que compõem a área de detecção terá de ser configurado com o mesmo número de canal. -
Page 213: Modos De Funcionamento
Quando os detectores são empilhados (consulte a Figura 9 abaixo), atribua o mesmo canal a cada detector e ligue-os em relé pelo link de sincronização no modo de coluna. Figura 9: Exemplo de canal simples (1) Canal 1 (2) Ligação inter-módulos Modos de funcionamento As barreiras SB450-N e SB4100-N podem funcionar em 2 modos: •... -
Page 214: Definições E Alinhamento De Módulos Simples
Figura 10: Modos de funcionamento Modo "E": Modo "OU": Cuidado: regule o tempo de resposta do alarme de intrusão utilizando o potenciómetro, conforme descrito em “Tempo de resposta” na página nº 225. O potenciómetro adaptrá a sensibilidade de detecção da barreira ao ambiente. Um tempo de resposta longo diminui a sensibilidade. - Page 215 Alinhar as células visualmente Figura 12: Alinhamento visual (1) Mira (3) Ângulo oblíquo (2) Imagem da mira (4) Parafuso borboleta de ajuste vertical Para alinhar o detector: 1. Desaperte ligeiramente o suporte regulável do módulo. 2. Posicione o olho a um ângulo oblíquo a cerca de 5 cm do módulo, conforme mostrado na Figura 12, item 3.
- Page 216 2. Prima continuamente o botão "Select" (mínimo de 2 segundos) até o besouro emitir dois bipes. O LED vermelho pisca uma vez e o besouro emite um bipe longo para indicar o alinhamento da célula inferior. 3. Rode a célula até o som emitido pelo besouro se tornar contínuo e o LED de alarme se acender e ficar fixo.
-
Page 217: Instalar Módulos Em Colunas
Instalar módulos em colunas É possível combinar até 4 módulos numa coluna. A Tabela 7 abaixo mostra a compatibilidade dos modelos de detectores numa coluna. Tabela 7: Compatibilidade dos modelos de detectores SB250-N SB450-N SB2100-N SB4100-N SB4200-N SB250-N Não Não Não SB450-N Não... - Page 218 Figura 14: Ligações eléctricas de vários módulos (1) a (4) Módulos 1 a 4 Ligação inter-módulos Manual de Instalação dos Detectores de Feixes Infravermelhos AIR da Série SB...
-
Page 219: Definir O Modo "Escravo
Definir o modo "Escravo" Colocar todos os módulos no modo "Escravo": interruptor 3 em OFF e interruptor 4 em ON. Figura 15: Modo Escravo Cuidado: todas as configurações dos switches dos módulos de uma coluna devem ser iguais aos dos módulos em frente na outra coluna que constitui a barreira. -
Page 220: Selecção Do Módulo "Principal
Figura 16: Configuração do módulo Selecção do módulo "Principal" Defina o módulo em que os alarmes de relé são ligados no modo "Principal": interruptor 3 em ON e interruptor 4 em OFF. Cuidado: a coluna é composta por 1 módulo "Principal" e 1 a 3 módulos "Escravo". -
Page 221: Selecção De Canais Do Módulo "Principal
Selecção de canais do módulo "Principal" Seleccione o canal da barreira no módulo "Principal" (consulte também “Selecção de canais” na página nº 212). Figura 18: Selecção de canais do módulo Principal Canal 1 (OFF Canal 2 Canal 3 Canal 4 OFF) (ON OFF) (OFF ON) -
Page 222: Detecção Mono Do Feixe Inferior (Opcional)
Figura 19: Selecção do modo de detecção (A) Modo de interdetecção (5) Definições do módulo "Principal" (B) Modo de detecção simples (6) Detecção dupla entre módulos (1) a (4) Módulos 1 a 4 Nota importante: a interdetecção pode ser seleccionada para todos os tipos de módulos, com excepção do módulo SB4200-N (item 6). - Page 223 A detecção mono do feixe inferior acciona um alarme de intrusão quando o feixe inferior é interceptado durante 1,5 segundos. A detecção mono do feixe inferior é activado no módulo "Escravo" apenas na posição 1. • Interruptor 5 do módulo "Escravo" em OFF para activar a detecção mono do feixe inferior.
-
Page 224: Alinhamento De Colunas
Alinhamento de colunas Alinhamento das colunas: comece por alinhar as células com a mira óptica integrada em cada célula para cada módulo (consulte “Definições e alinhamento de módulos simples” na página nº 214). Optimização do alinhamento das barreiras sincronizadas Figura 21: Optimização do alinhamento das barreiras sincronizadas (1) a (4) Módulos 1 a 4 (A) a (H) Células 1 a 8... -
Page 225: Tempo De Resposta
3. Rode e reajuste a célula até o besouro emitir um bipe contínuo e o LED de alarme permanecer fixo. Nota: os módulos SB250-N, SB2100-N, SB450-N e SB4100-N são alinhados célula a célula. O SB4200-N é alinhado módulo a módulo (duas células do mesmo módulo simultaneamente). -
Page 226: Colocação Da Cobertura De Infravermelhos
Colocação da cobertura de infravermelhos Figura 22: Colocação da cobertura de infravermelhos 1. Encaixe a cobertura de infravermelhos nos entalhes do chassis, tendo o cuidado de não perder a patilha (passo 1). 2. Faça deslizar a cobertura em sentido ascendente até tocar na chapa superior (passo 2). -
Page 227: Testes Finais
Testes finais Após a instalação, certifique-se de que está tudo funcional através de um teste global do sistema. Barreiras SB250-N e SB2100-N • Controlo de movimento na célula: alarme de intrusão. • Interrupção estendida da célula durante mais de 1 minuto: alarme de desqualificação . -
Page 228: Manutenção
Manutenção Para manter uns níveis de desempenho favoráveis, é necessário um mínimo de manutenção: • Limpe a cobertura de infravermelhos de cada módulo pelo menos uma vez por ano (ou com mais frequência, consoante a exposição à sujidade). • Repita os testes finais (uma vez por ano). Consulte “Testes finais” na página nº... -
Page 229: Resolução De Problemas
Resolução de problemas Como encontrar o módulo "Principal" Prima o botão "Select" durante um mínimo de 2 segundos: • O besouro emite dois bipes: o módulo é "Principal". • O besouro não soa: o módulo é "Escravo". Todas as configurações Falha Causa possível Solução... - Page 230 Módulos instalados apenas em colunas Falha observada Causa possível Solução LED vermelho: 1 intermitência Erro das definições do da luz módulo: Estão configurados vários Verifique as definições dos DIP módulos "Principal" switches 3 a 5. Consulte “Instalar módulos em colunas” na página nº...
-
Page 231: Especificações
Especificações Modelo do detector SB250-N SB2100-N SB450-N SB4100-N SB4200-N Distância máxima protegida 125 m 250 m 125 m 250 m 350 m para uso interior Distância máxima protegida 50 m 100 m 50 m 100 m 200 m [1] para uso exterior com aquecimento controlado por termóstato Tipo de detecção... -
Page 232: Configuração Predefinida
Modelo do detector SB250-N SB2100-N SB450-N SB4100-N SB4200-N Índice de protecção IP44 Peso 0,8 kg 0,9 kg 1,1 kg 1,2 kg 1,2 kg Regulação da direcção das Na vertical ±10° células Regulação da direcção dos Na horizontal ±90° módulos Ferramentas de alinhamento Sistema de mira óptica, LED e besouro que indicam a integradas qualidade do sinal recebido... -
Page 233: Dimensões
Dimensões Todas as dimensões são dadas em mm. Figura 24: Dimensões do detector Manual de Instalação dos Detectores de Feixes Infravermelhos AIR da Série SB... -
Page 234: Acessórios E Peças Sobresselentes
Acessórios e peças sobresselentes Acessórios • SB53: Base de montagem de chão • SB52: Fonte de alimentação • SB18: Tampa anti-escalamento Peças sobresselentes • SB12: Cobertura de coluna, 1 m • SB17: Cobertura de coluna, 1,50 m • SB22: Cobertura de coluna, 2 m •...
