MicroMic C 417III Instruction Manual

Hide thumbs
Table of Contents
  • Fehlerbehebung
  • Technische Daten
  • Using Your Microphone
  • Troubleshooting
  • Specifications
  • Consigne de Sécurité / Description
  • Dépannage
  • Caractéristiques Techniques
  • Indicazione Per la Sicurezza / Descrizione
  • Eliminazione DI Difetti
  • Dati Tecnici
  • Indicaciones de Seguridad / Descripción
  • Eliminación de Fallos
  • Datos Técnicos
  • Aviso de Segurança/Descrição
  • Resolver Problemas

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 13

Quick Links

Download this manual
C 417
BEDIENUNGSHINWEISE
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS
Please read the manual before using the equipment!
MODE D'EMPLOI
. . . . . . . . . . . . . . . . . . . . . .
Veuillez lire cette notice avant d'utiliser le système!
ISTRUZIONI PER L'USO
Prima di utilizzare l'apparecchio, leggere il manuale!
MODO DE EMPLEO
Antes de utilizar el equipo, sirvase leer el manual!
INSTRUÇÕES DE USO
Favor leia este manual antes de usar o equipamento!
III
S. 2
. . . . . . . . . . . . .
p. 13
. . . . . . . . . . . . . . .
p. 24
p. 35
. . . . . . . . . . . . .
p. 46
. . . . . . . . . . . . . . . . . . .
p. 57
. . . . . . . . . . . . . . .

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C 417III and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MicroMic C 417III

Summary of Contents for MicroMic C 417III

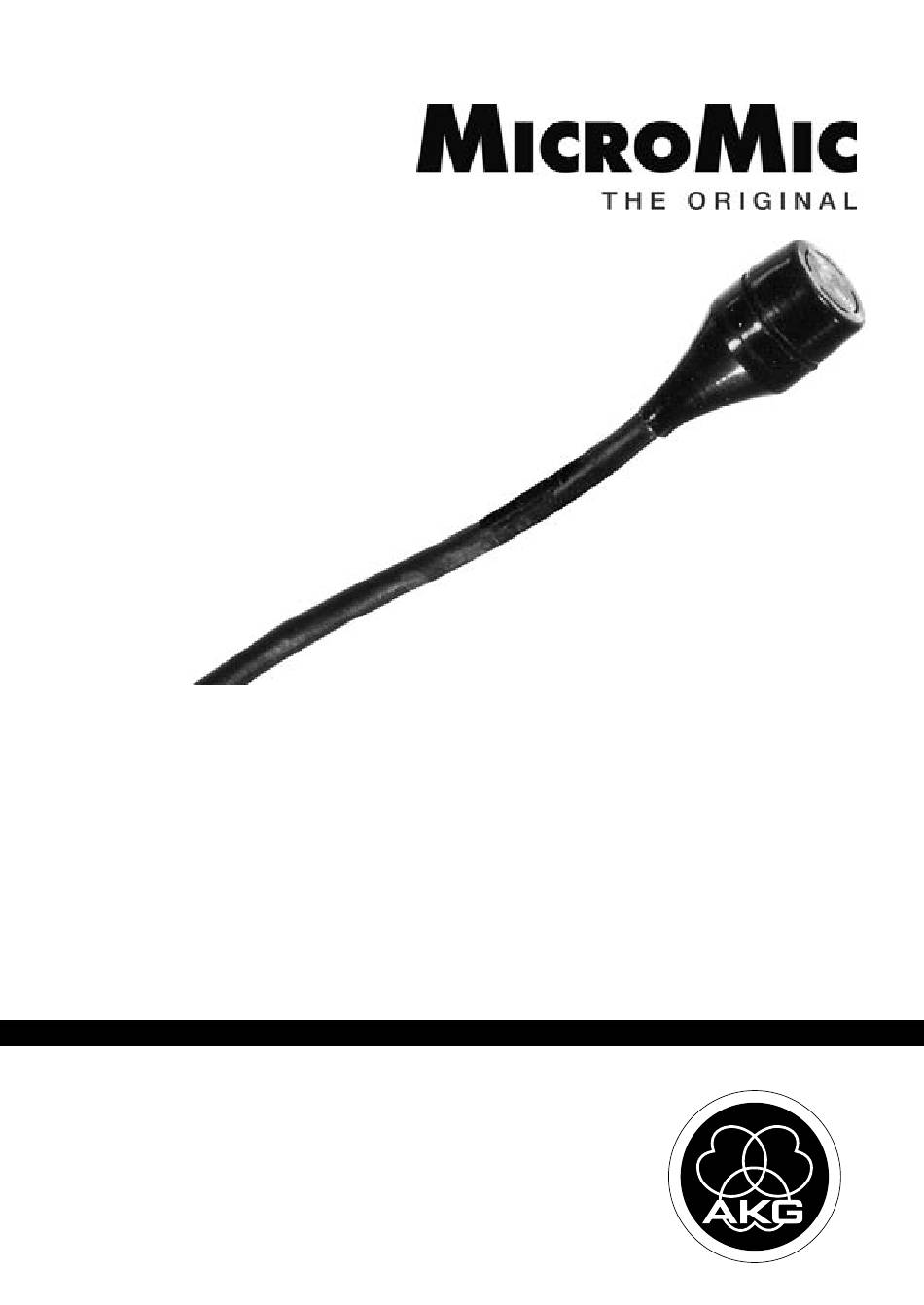

  • Page 1 C 417 BEDIENUNGSHINWEISE S. 2 ... . . Bitte vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS p. 13 ....Please read the manual before using the equipment! MODE D’EMPLOI p.
