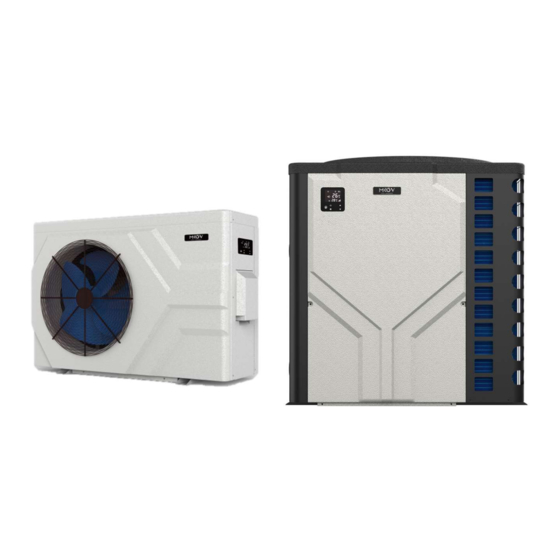

- Page 1 Moov Inverter MI500-MI650-MI900-MI(C)1100-MI(C)1400 Inverter Heat Pump for Swimming Pools Please read the manual in real time...
-
Page 2: Table Of Contents
Content Application ....................3 Features ....................3 III. Technical Parameter ................4 Dimension ....................5 Installation instruction ................6 Operation instruction ................10 VII. Testing ....................13 VIII. Precautions ..................14 Maintenance ..................15 Trouble shooting for common faults ..........15 XI. - Page 3 Not following such indications can cause damage to the heat pump or any user of the product. If any questions arise at any point, please reach out to the technical service team at Moov Pool Products.
- Page 4 G. If any abnormal circumstances discovered, ex: abnormal noise, smells, smokes and leakage of electricity, switch the main power off immediately and contact your local dealer/installer or Moov Pool Products directly. Do not try to repair the heat pump yourself.
-
Page 5: Application
Application 1- Set swimming pool water temp efficiently and economically to provide you comfort and pleasure. 2- User may choose the model based off technical parameters presented in this manual. This series of swimming pool heater has been optimized in factory (refer to technical parameter table). Features Sensitive and accurate temp control and water temp display. -
Page 6: Technical Parameter
Always refer to your pool expert on the correct unit for the size of your pool and your needs as these will vary depending on operating conditions. You may also contact Moov Pool Products for confirmation. Related parameters are subject to adjustment periodically for technical improvement without further notice. -
Page 7: Dimension
Dimension Size(inch) Name Model MI500 12.4 23.2 12.3 13.4 37.8 13.0 25.9 MI650 15.6 23.2 15.4 16.5 37.8 15.4 29.8 MI900 15.6 28.3 15.4 16.5 43.0 24.4 37.7 Size(inch) Name Model MI1100 36.3 17.6 35.6 37.2 27.8 20.9 38.5 MI1400 39.8... -
Page 8: Installation Instruction
Note: The picture above is the specification diagram of the pool heater, for technician’s installation and layout reference only. The product is subject to adjustment periodically for improvement without further notice. Installation instruction 1. Drawing for water pipes connection. （Notice：The drawing demonstration and layout of the pipes is only for reference.）... - Page 9 2. Electric Wiring Diagram Grounding Grounding Note：1) Must be hard wired, no plug allowed. 2) The swimming pool heater must be grounded. Options for protecting devices and cable specification MI500 MI650 MI900 MI1100 MI1400 MODEL Rated Current Rated Breaker Residual...
- Page 10 Heater must be grounded. Wiring must be handled by a professional technician respecting circuit diagram. Moov Inverter units do not require a GFCI to function. If required by code, please respect following guidelines. Set GFCI according to the local code for wiring (current leakage ≤ 30mA).
- Page 11 1． The heat pump must be installed OUTSIDE in a well ventilated area to avoid air recirculation, or in a place with adequate room for both installation and maintenance. Please refer to the following illustration for side fan models (MI500- MI650-MI900).
-
Page 12: Operation Instruction
Operation instruction Picture for keys SYMBOL DESIGNATION FUNCTION ON/OFF Power On/Off Press seconds unlock/lock screen After screen is unlocked, press it Unlock to select mode. Auto (54~104 ℉ ) Heating (64~104℉) / Cooling (54~86℉) Speed Select Smart/Silence mode Up / Down Adjust set temperature... - Page 13 Note: ① Screen lock: a. If no operation in 30 seconds, screen will be locked. b. When HP is off, screen will be dark and “0%” will be displayed. c. Press for 3 seconds to lock screen and it will be dark ②...
- Page 14 2.Adjust Set Temperature: When screen is unlocked, press to display or adjust the set temperature. 3.Smart/Silence mode selection: ① Smart mode as default will be activated when heat pump is on, and screen shows ② Press to enter Silence mode, and screen shows (Smart mode: Unit will run from 20% to 100% / Silent mode: Unit will run from 20% to 80%) 4.Defrosting...
-
Page 15: Testing
6.Heat/Cool (Only available for models with MICxxx codification) Press to select mode: Auto : adjustable temperature range 54~104℉ Heating : adjustable temperature range 64~104℉ Cooling : adjustable temperature range 54~86℉ VII. Testing １．Inspection before use A. Check installation of the entire heater and pipe connections according to the pipe connecting drawing;... -
Page 16: Precautions
D. If there are abnormal conditions such as noise, smell, smoke, electrical issues or leakage, please switch off the machine immediately and contact the local dealer or Moov Pool Products. Don’t try to repair it yourself; E. Don’t use or stock combustible gas or liquid such as thinners, paint and fuel to avoid fire;... -
Page 17: Maintenance
Maintenance Caution: Danger of electric shock power supply of the heater before cleaning, examination and repairing 1. “Cut off” 2. Do not touch the electronic components until the LED indication lights on PCB is off/ turn off. A． In winter season or in the off-season 1. - Page 18 Remove the obstacles Running but not heating 3minutes protection Wait patiently Set temp too low Set proper heating temperature If the above solution doesn’t work, please contact your dealer or Moov Pool Products. Don’t try to repair the heater yourself.
- Page 19 Failure code Display Not failure description No water protection Power supply excesses operation range Excessive temp difference between inlet and outlet water(Insufficient water flow protection) Ambient temperature too high or too low protection Anti-freezing reminder Display Failure description High pressure protection Low pressure protection 3 phase sequence protection (three phase only) Water outlet temp too high or too low protection...
-
Page 20: Warranty & After-Service
Warranty is only valid upon first install. Some claims will not be approved under any circumstances by Moov Pool Products. Such claims include and are not limited to: Heat Exchanger broken due to water left in through unproper winterization. - Page 21 Moov Inverter MI500-MI650-MI900-MI(C)1100-MI(C)1400 Thermopompe Inverter pour piscine Veuillez lire le guide attentivement...
- Page 22 Table des matières Utilisation ....................3 Caractéristiques ..................3 Dimensions ..................... 5 Instructions d’installation ..............6 Mode d’emploi ..................10 VII. Vérifications ..................13 VIII. Précautions ..................13 Entretien....................15 Dépannage en cas de défaillances courantes ........ 15 XI. Warranty & After-Service……………………………………………...17...
- Page 23 On sait à quel point votre temps est important et on souhaite s’assurer que vous profitiez autant de la saison de piscine que possible. En choisissant Moov Pool Products, vous choisissez une entreprise parmi les plus innovantes sur le marché.
- Page 24 G. Dès que vous prenez connaissance d’une situation anormale, par exemple, des odeurs, des bruits étranges ou une fuite, coupez immédiatement le courant et communiquez avec votre détaillant, votre installateur local ou Moov Pool Products. Ne tentez pas de réparer la thermopompe vous-même.
-
Page 25: Utilisation
Utilisation a) Réglez la température de l’eau de la piscine de façon adéquate, tout en considérant les coûts, pour en profiter pleinement. b) L’utilisateur peut choisir les paramètres techniques du modèle selon le guide professionnel; cette gamme de thermopompes pour piscine a été... - Page 26 F. L’efficacité de l’appareil n’est pas garantie lorsqu’il fonctionne au-delà de ces températures. Sachez que la performance et les paramètres de la thermopompe varient en fonction des conditions. Contactez votre piscinier ou Moov Pool Products pour confirmer la bonne unité recommandé dépendamment de votre installation.
-
Page 27: Dimensions
Dimensions Dimensions (inch) Modèle MI500 12.4 23.2 12.3 13.4 37.8 13.0 2.9 25.9 MI650 15.6 23.2 15.4 16.5 37.8 15.4 2.9 29.8 MI900 15.6 28.3 15.4 16.5 43.0 24.4 2.9 37.7 Dimensions (inch) Modèle MI1100 36.3 17.6 35.6 37.2 27.8 20.9... -
Page 28: Instructions D'installation
L’image ci-dessus représente le diagramme des spécifications de la thermopompe en vue de l’installation par le technicien et se veut uniquement un plan de référence. Dans le but d’améliorer le produit, il peut faire l’objet d’ajustement périodique sans préavis. Instructions d’installation 1. - Page 29 Remarque ： Raccordement par fils, pas de connecteurs. 2) La thermopompe de la piscine doit être mise à la terre. Options pour protéger les appareils et spécifications pour les câbles. MI500 MI650 MI900 MI1100 MI1400 MODÈLE Courant nominal (A) Courant Disjoncteur résiduel...
- Page 30 5) Lorsque la thermopompe fonctionne, de l’eau de condensation sera évacuée par une sortie dans le bas de l’appareil. Veuillez insérer l’embout de drainage (accessoire offert avec le modèle MI500-MI650-MI900) dans le trou en vous assurant de bien le fixer et, ensuite, raccordez un tuyau pour que l’eau condensée puisse s’évacuer.
- Page 31 Certains DDFT peuvent causer des déclenchements intempestifs avec des produits à vitesse variable. Consultez un électricien certifié, votre détaillant ou Moov pour confirmer la connexion. La garantie du produit ne couvre pas les connexions électriques. 5) La disposition du cordon d’alimentation et du câble de signal doit être ordonnée pour que les câbles n’interfèrent pas l’un avec l’autre.
-
Page 32: Mode D'emploi
Mode d’emploi Pictogrammes des touches Symbole Identification Fonction ON/OFF Power On/Off 1. Appuyez-le pendant 3 secondes pour déverrouiller / verrouiller l'écran 2. Une fois l’écran débarré, appuyez à Unlock nouveau pour sélectionner le mode Auto (54~104 ℉ ) Chauffage (64~104 ℉ ) Refroidissement (54~86℉) Vitesse Select Smart/Silence mode... - Page 33 c. Appuyez-le pendant 3 secondes pour verrouiller l'écran, l’écran sera sombre Déblocage de l’écran: a. Poussez durant 3 secondes pour débloquer l’écran qui s’éclaircira. b. Vous devez débloquer l’écran avant que vous pouvez utiliser les autres boutons. Compressor Speed Water inlet temperature Smart/Silence Water outlet...
- Page 34 3. Smart/Silence mode selection: ① Smart mode sera standard en activant la pompe à chaleur. Sur l’écran apparaît. ② Poussez pour acitver le silent mode et sur l’écran apparaît. (suggestion : sélectionnez smart mode pour le chauffage initiale. ) 4. Dégeler a.
-
Page 35: Vérifications
VII. Vérifications Vérification avant l’utilisation Vérifiez l’installation complète de la thermopompe, y compris les raccordements de la tuyauterie, et assurez-vous que l’installation est conforme au diagramme de raccordement. Vérifiez le câblage électrique ainsi que la connexion de mise à la terre et assurez-vous qu’ils sont conformes au schéma de câblage. - Page 36 étranges, une perte de courant ou une fuite, coupez immédiatement le courant et communiquez avec votre détaillant, installateur local ou Moov Pool Products. Ne tentez pas de réparer la thermopompe vous-même. Afin de prévenir les incendies, n’utilisez pas ou n’entreposez pas de gaz ou de liquides combustibles, comme des diluants, de la peinture ou de l’essence près de la thermopompe.
-
Page 37: Entretien
Entretien Mise en garde : Risque de choc électrique 1. Coupez le courant à la thermopompe avant de procéder à un nettoyage, à une inspection et à une réparation. 2. Ne touchez pas aux composants électroniques avant que les témoins lumineux sur la carte de circuit imprimé... - Page 38 Température réglée est Réglez adéquatement la mais ne trop basse température chauffe pas Si les solutions proposées ci-dessus ne règlent pas le problème, communiquez avec votre détaillant ou Moov Pool Products. Ne tentez pas de réparer la thermopompe vous-même.
- Page 39 Codes d’erreur Affichage Description de pas de panne Protection manque de débit d’eau Anomalie dans la puissance d’alimentation Différence de température entre l’entrée et la sortie trop élevée (protection du débit d’eau insuffisant) Protection température ambiante trop élevée/faible Rappel anti-congélation Affichage Description de défaillance Protection haute pression de gaz...
- Page 40 Products, tel que, mais pas limité à : L’échangeur de chaleur endommagé suite à une mauvaise hivernisation. Comment hiverniser votre produit Moov Inverter est détaillé sur la page 16 de ce manuel ou sur le site web de Moov Pool Products. Tout autre demande de garantie résultant d’une mauvaise installation ne sera pas traitée.
