Verstärker
Bedienungsanleitung

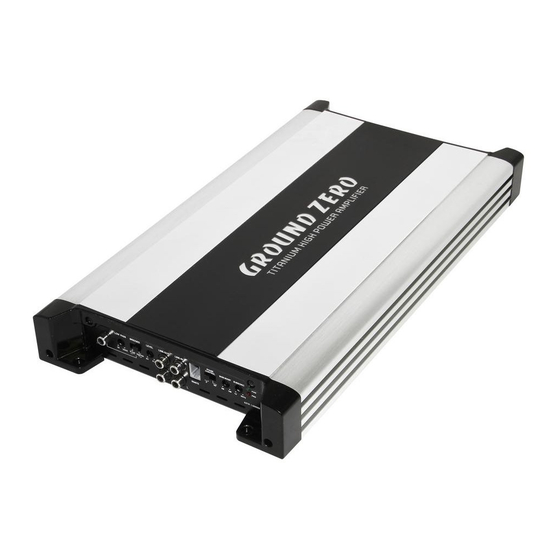

TITANIUM
GZTA 1.800DX
GZTA 1.1200DX
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•
1 Ohm stabil
•
Linkbar 2 Ohm
•
Mosfet Netzteil
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (45Hz)
•
Phaseshift 0 / 180° (Schalter)
•
Subsonic regelbar
•
Tiefpass regelbar
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Stereo Cinch Ausgang
•
Bass Lautstärkeregler
•
Temperatur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•
Kreuzschlitz Schraubendreher
•
Bohrmaschine, 3 mm Metallbohrer
•
Befestigungsschrauben
•
Stromkabel min. 16 mm²
•
Massekabel min 16 mm²
•
Lautsprecherkabel min. 2 x 2,5 mm²
2
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Ground Zero TITANIUM GZTA 1.1200DX
Summary of Contents for Ground Zero TITANIUM GZTA 1.1200DX
- Page 1 Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten. Verstärker Ausstattungsmerkmale •...
-
Page 2: Einbau Des Verstärkers
Bitte unbedingt beachten! Einstellungen und Funktionen – GZTA 1.800DX • Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) • Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren! • Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. - Page 3 Einstellungen und Funktionen – GZTA 1.1200DX Einstellung und Funktionen Lautsprecheranschlüsse Zum Anschluss der Lautsprecher GND -> Masse Anschluss Stromanschluss REM -> Remote Antennenanschluss BATT -> +12 Volt GRÜN – OK Zustandsanzeige ROT – Fehler An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel.
- Page 4 Stereo Anschluss – GZTA 1.800DX Master & Slave Anschluss – GZTA 1.800DX...
- Page 5 Master & Slave Anschluss – GZTA 1.800DX Stereo Anschluss – GZTA 1.1200DX...
- Page 6 Master & Slave Anschluss – GZTA 1.1200DX Master & Slave Anschluss – GZTA 1.1200DX...
- Page 7 (1% THD+N) (1% THD+N) 1 x 2000 W 1 x 3500 W De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke CEA Standard CEA-2006-A (10% THD+N) (10% THD+N) bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Dämpfungsfaktor...
-
Page 8: Please Read Before Installation
PLEASE READ BEFORE INSTALLATION Thank you for selecting a Ground Zero amplifier. We are providing a helpful hints list which should keep you from experiencing unnecessary shut down. Have fun with this high quality Titanium product. Features Amplifier • 1 Ohm stable •... -
Page 9: Planning Your System
Please note! Controls and functions – GZTA 1.800DX • As a precaution it is advisable to disconnect the vehicle’s battery before making connection to the +12 Volts supply wiring (see owner’s manual of your car for further information). • Please use great caution drilling your trunk. Your gas tank and brake lines can be damaged by puncturing with your drill bit –... -
Page 10: Control And Functions
Controls and functions – GZTA 1.1200DX Control and functions Speaker terminals For connection of the subwoofer GND -> Ground connection Power terminals REM -> Remote antenna terminal BATT -> +12 Volt GREEN – OK Satus indication RED – Error Terminal for connection of the RCA wires. Cinch inputs To avoid failure, please use high quality RCA wires. - Page 11 Stereo wiring – GZTA 1.800DX Master & Slave Wiring – GZTA 1.800DX...
- Page 12 Master & Slave Wiring – GZTA 1.800DX Stereo Wiring – GZTA 1.1200DX...
- Page 13 Master & Slave Wiring – GZTA 1.1200DX Master & Slave Wiring – GZTA 1.1200DX...
-
Page 14: Specifications
Specifications Trouble shooting guide Model GZTA 1.800DX GZTA 1.1200DX Symptoms Check Points Cure Type 1 Channel Class D 1 Channel Class D Check fuses in amplifier. RMS Power @ 4 Ω 1 x 350 W 1 x 500 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 700 W... - Page 15 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
- Page 16 Lire attentivement s.v.p. Ground Zero vous remercie d’avoir choisi un amplificateur de sa gamme. Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie. Bonne écoute avec ces modèles de haute puissance. Signes Caractéristiques Amplificateur • 1 Ohm stable •...
-
Page 17: Installation De L'amplificateur
Attention s.v.p. ! Connexion et réglages – GZTA 1.800DX • Débrancher la batterie du véhicule avant l’installation (Ces instructions font référence dans l'automobile!) • Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule. • Ne jamais passer les câbles sur un bord tranchant. -
Page 18: Mise En Marche De L'amplificateur
Connexion et réglages – GZTA 1.1200DX Connexion et réglages Raccordement haut-parleur Entrée des Branchement Haut-Parleur GND -> Entrée Masse Alimentation REM -> Entrée Remote BATT -> +12 Volt VERT – OK Indicateur d'état ROUGET – PROTECTION A ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, Entrée RCA utilisez, s'il vous plaît, des RCA de haute qualité. - Page 19 Connexion Stereo – GZTA 1.800DX Connexion Master & Slave – GZTA 1.800DX...
- Page 20 Connexion Master & Slave – GZTA 1.800DX Connexion Stereo – GZTA 1.1200DX...
- Page 21 Connexion Master & Slave – GZTA 1.1200DX Connexion Master & Slave – GZTA 1.1200DX...
- Page 22 (10% THD+N) (10% THD+N) Damping facteur > 100 De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Signal to noise Ratio > 70 dB verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
- Page 23 SVP Zorgvuldig lezen! Bedankt dat u voor een versterker heeft gekozen van het merk Ground Zero. Uitvoerings kenmerken • 1 Ohm stabiel Versterker • Linkbaar 2 Ohm • Mosfet Voedings gedeelte • Power en Protect LED • 12dB Bass boost regelbaar (45Hz) Gebruikers Handleiding •...
- Page 24 Opgelet! Instellingen en funkties – GZTA 1.800DX • Voor installatie accu afsluiten, let hierbij op de voorwaarden van de voertuig leverancier • Let op met de montage dat u niet in de benzinetank boort , remleidingen of andere kritieke delen. •...
- Page 25 Instellingen en funkties – GZTA 1.1200DX Instellingen en funkties Luidspreker Aansluiting tbv subwoofer GND -> Massa Stroomaansluitingen REM -> Remote BATT -> +12 Volt Groen – OK Rood – foutr Cinch Ingang Direkt verbinden aan RCA uit van uw radio. Input Levelregelaar Regelen van de ingangsgevoeligheid Bass Boost Regelaar...
- Page 26 Stereo aansluitingen – GZTA 1.800DX Master & Slave aansluitingen – GZTA 1.800DX...
- Page 27 Master & Slave aansluitingen – GZTA 1.800DX Stereo aansluitingen – GZTA 1.1200DX...
- Page 28 Master & Slave aansluitingen – GZTA 1.1200DX Master & Slave aansluitingen – GZTA 1.1200DX...
- Page 29 RMS Power @ 2Ω Linkmode 1 x 1700 W 1 x 2800 W (1% THD+N) (1% THD+N) De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke 1 x 2000 W 1 x 3500 W CEA Standard CEA-2006-A (10% THD+N)
-
Page 30: Manual Del Usuario
POR FAVOR LEA ANTES DE INSTALAR Gracias por elegir un amplificador Ground Zero. Estamos proporcionando una lista de consejos útiles que debe impedir que usted experimente problemas innecesarios. Diviértete con la alta calidad de los productos de Titanio. Características Amplificador •... - Page 31 Por favor tome atención! Atención • Como medida de precaución, es aconsejable desconectar la batería del vehículo antes de realizar la conexión del Elija una posición de montaje en el que todos los cables están protegidos de ser dañados por bordes cortantes, cableado de alimentación 12 Voltios (véase el manual de usuario de su vehículo para más información).
-
Page 32: Controles Y Funciones
Controles y funciones – GZTA 1.1200DX Controles y funciones Terminal de Altavoces Para conectar los altavoces GND -> Terminal de Tierra Terminales de Poder REM -> Terminal de Remoto Antena BATT -> +12 Volt GREEN – OK Indicador de Estatus RED –... - Page 33 Cableado Estéreo – GZTA 1.800DX Cableado Master & Slave – GZTA 1.800DX...
- Page 34 Cableado Master & Slave – GZTA 1.800DX Cableado Estereo – GZTA 1.1200DX...
- Page 35 Cableado Master & Slave – GZTA 1.1200DX Cableado Master & Slave – GZTA 1.1200DX...
- Page 36 Specifications Guía de problemas Modelo GZTA 1.800DX GZTA 1.1200DX Síntomas Puntos de Chequeo Solución Revise los fusibles en el Tipo 1 Channel Class D 1 Channel Class D amplificador. RMS Power @ 4 Ω 1 x 350 W 1 x 500 W (1% THD+N) (1% THD+N) 1 x 450 W...
- Page 37 De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
