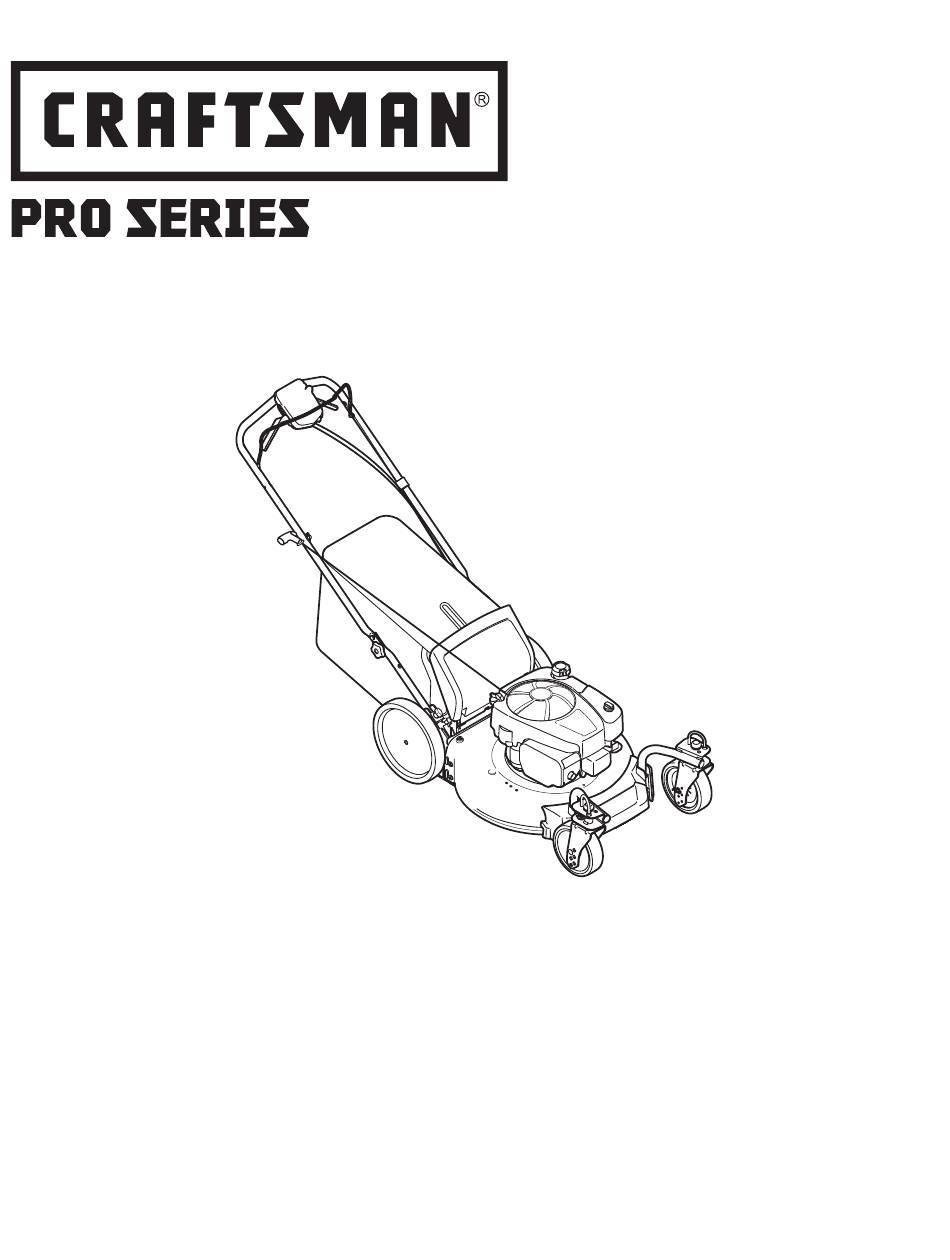

Craftsman PRO 247.397700 Operator's Manual

Craftsman PRO 247.397700 Operator's Manual

21 lawn mower
Table of Contents


Available languages

Available languages

Quick Links

Operator's Manual
Model No. 247.397700
CAUTION: Before using this product,
read this manual and follow all safety
rules and operating instructions.
Sears Brands Management Corporation, Hoffman Estates, IL 60179, U.S.A.
Visit our website:
Form No. 769-11238
(January 15, 2016)



Table of Contents

Summary of Contents for Craftsman PRO 247.397700

  • Page 1 CAUTION: Before using this product, • OPERATION read this manual and follow all safety • MAINTENANCE rules and operating instructions. • ESPAÑOL Sears Brands Management Corporation, Hoffman Estates, IL 60179, U.S.A. Visit our website: Form No. 769-11238 (January 15, 2016)
  • Page 2: Table Of Contents

    WITH PROOF OF SALE, a defective product will receive free repair or replacement at option of seller. For warranty coverage details to obtain repair or replacement, visit the web site: This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include: •...
  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS WARNING DANGER This symbol points out important safety instructions which, if not This machine was built to be operated according to the safe operation followed, could endanger the personal safety and/or property of practices in this manual. As with any type of power equipment, yourself and others.
  • Page 4: Slope Guide

    SAFETY INSTRUCTIONS CHILDREN • If the equipment should start to vibrate abnormally, stop the engine and check immediately for the cause. Vibration is generally a warning of trouble. Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the mower and the mowing activity.
  • Page 5 SAFETY INSTRUCTIONS • Never store the machine or fuel container near an open flame, spark or pilot • According to the Consumer Products Safety Commission (CPSC) and the U.S. light as on a water heater, space heater, furnace, clothes dryer or other gas Environmental Protection Agency (EPA), this product has an Average Useful appliances.
  • Page 6 SAFETY INSTRUCTIONS SAFETY SYMBOLS This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. Symbol Description READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate DANGER —...
  • Page 7 SLOPE GAUGE...
  • Page 8: Assembly

    ASSEMBLY IMPORTANT: This unit is shipped without gasoline or oil in the engine. Be certain to service engine with gasoline and oil as instructed in the Operation section of the Engine Manual before starting or running your machine. NOTE: Reference to right and left hand side of the Lawn Mower is observed from the operating position.
  • Page 9 ASSEMBLY Follow the steps below to complete handle assembly: Pull upward on the handle until holes in lower handle (shown in Figure 3 deck cutaway) line up with holes in handle bracket. See Figure 4. NOTE: When pulling upward on handle, make sure to not pull handle all the way out.
  • Page 10 ASSEMBLY Attaching the Grass Catcher Follow steps below to assemble the grass catcher. Make certain bag is turned right side out before assembling (warning label will be on the outside). Place bag over frame so that its black plastic side is at the bottom. Slip plastic channel of grass bag over hooks on the frame.
  • Page 11: Adjustments

    ADJUSTMENTS Adjustments Cutting Height The rear wheel cutting height adjustment lever is located above the rear left wheel. See Figure 9A insert. Pull lever out and away from mower. Move lever forward or back for desired cutting height. Release lever towards mower deck. The front wheel cutting height is determined by selecting one of six positions on each caster assembly.
  • Page 12: Operation

    Grass Catcher The grass catcher, located at the rear of the mower, is used to bag the grass Meets ANSI Safety Standards Craftsman Lawn Mowers conform to the safety standard of the American National Standards Institute (ANSI).
  • Page 13 OPERATION GAS AND OIL FILL-UP IMPORTANT: This unit is shipped without gasoline or oil in the engine. Be certain to service engine with gasoline and oil as instructed in this section before starting or running your machine. (one 18 ounce bottle shipped with unit) First Time Use Remove oil fill dipstick (G).
  • Page 14 OPERATION TO START ENGINE Standing behind the mower, pull the blade control handle back against the upper handle. While holding these two handles together firmly, grasp the recoil starter handle and pull rope out with a rapid, continuous, full arm stroke. See Figure 14.
  • Page 15: Service And Maintenance

    SERVICE AND MAINTENANCE MAINTENANCE SCHEDULE Follow the maintenance schedule given below. This chart describes service WARNING guidelines only. Use the Service Log column to keep track of completed Before performing any type of maintenance/service, disengage all controls maintenance tasks. To locate the nearest Sears Service Center or to schedule service, and stop the engine.
  • Page 16 SERVICE AND MAINTENANCE Engine Maintenance Refer to the Engine Operator’s Manual packed with your mower for a detailed description of all engine-related service specifications. Clean Engine • Daily or before every use, clean grass, chaff or accumulated debris from engine. Keep linkage, spring, and controls clean. Keep area around and behind muffler free of any combustible debris.
  • Page 17 SERVICE AND MAINTENANCE Blade Care WARNING Blade When removing the cutting blade for sharpening or replacement, protect Adapter your hands with a pair of heavy gloves or use a heavy rag to hold the blade. Periodically inspect the blade adapter for cracks, especially if you strike a foreign object.
  • Page 18: Off-Season Storage

    OFF-SEASON STORAGE WARNING Never store lawn mower with fuel in tank indoors or in poorly ventilated areas where fuel fumes may reach an open flame, spark, or pilot light as on a furnace, water heater, clothes dryer, or gas appliance. Preparing The Engine Preparing The Lawn Mower Clean engine of surface debris.
  • Page 19: Troubleshooting

    TROUBLESHOOTING WARNING Disconnect the spark plug wire and ground it against the engine to prevent unintended starting. Before performing any type of maintenance/service, disengage all controls and stop the engine. Wait until all moving parts have come to a complete stop. Always wear safety glasses during operation or while performing any adjustments or repairs.
  • Page 20 (This page applicable in the U.S.A. and Canada only.) Sears Brands Management Corporation (Sears), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emission Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) EMISSION CONTROL WARRANTY COVERAGE IS APPLICABLE TO CERTIFIED ENGINES AND TO CERTIFIED MODEL YEAR 1997 AND LATER ENGINES WHICH ARE PURCHASED AND PURCHASED IN CALIFORNIA IN 1995 AND THEREAFTER, WHICH ARE USED IN CALIFORNIA,...
  • Page 21 REPAIR PROTECTION AGREEMENT Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That’s when having a Repair Protection Agreement can save you money and aggravation.
  • Page 22: Español

    CON EL COMPROBANTE DE VENTA, un producto defectuoso será recibir la reparación o el reemplazo libre a opción del vendedor. Para obtener información sobre el alcance de la garantía y solicitar la reparación o el reemplazo, visite el sitio Web: Esta garantía cubre ÚNICAMENTE los defectos en los materiales y en la mano de obra.
  • Page 23: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD ADVERTENCIA PELIGRO La presencia de este símbolo indica que se trata de instrucciones Esta máquina fue construida para ser operada de acuerdo con las reglas importantes de seguridad que se deben respetar para evitar poner en de seguridad contenidas en este manual. Al igual que con cualquier tipo peligro su seguridad personal y/o material y la de otras personas.
  • Page 24 INSTRUCCIONES DE SEGURIDAD No haga lo siguiente: • Nunca opere la podadora en césped húmedo. Siempre esté seguro de su equilibrio. Si tropieza y cae puede lesionarse gravemente. Si siente que • No corte el césped cerca de pozos, hundimientos, bancos, podría perder el pierde el equilibrio, suelte inmediatamente la manija de control de la equilibrio.
  • Page 25 INSTRUCCIONES DE SEGURIDAD • Nunca recargue el tanque de combustible. Llene el tanque no más de 1 • No cambie la configuración del regulador del motor ni acelere demasiado el pulgada por debajo de la base del cuello de llenado para dejar espacio para la mismo.
  • Page 26 INSTRUCCIONES DE SEGURIDAD SÍMBOLOS DE SEGURIDAD Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas instrucciones en la máquina antes procurar para reunir y operar. Símbolo Descripción LEA EL MANUAL(S) DEL OPERADOR Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes procurar para reunir y operar.
  • Page 27: Guía De Cuesta

  • Page 28: Montaje

    MONTAJE IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en el motor. Antes de comenzar o correr la máquina cargue el motor con gasolina y aceite como se indica en la sección de operación de este manual. NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación.
  • Page 29 MONTAJE Siga los siguientes pasos para completar conjunto del mango: Tire hacia arriba en el asa hasta agujeros en la manija (que se muestra en la Figura 3 corte de la cubierta) se alinean con los agujeros en el mango soporte. Vea la Figura 4. NOTA: Al tirar hacia arriba la palanca, asegúrese de que no tire de manejar todo el camino.
  • Page 30 MONTAJE Conexión de la colectora de césped Para ensamblar el colector de césped (de ser necesario), Haga el cierto bolso es dio vuelta a la derecha el lado antes de reunir (la advertencia de la etiqueta será por fuera): Coloque la bolsa sobre el marco con el lado negro de plástico en el fondo.
  • Page 31: Adjustes

    AJUSTES Ajustes Altura de corte La palanca de ajuste de altura de corte de la rueda trasera se ubica por encima de la rueda izquierda trasera. Consulte la Figura 9, inserto A. Tire de la palanca hacia afuera de la cortadora. Mueva la palanca hacia adelante o hacia atrás para la altura de corte deseada.
  • Page 32: Operación

    No utilice el cortacésped a menos que el escudo es totalmente funcional y en su lugar. Cumple con las normas de seguridad de ANSI Las cortadoras de césped Craftsman cumplen con las normas de seguridad del Instituto Estadounidense de Normas Nacionales (ANSI).
  • Page 33 OPERACIÓN LLENADO DE GASOLINA Y ACEITE Aceite (se envía una botella junto con la unidad) Primer uso Saque la varilla del nivel de aceite (G). Vea la Figura 13. Con la cortadora de césped ubicada en suelo nivelado, vierta el aceite lentamente por dentro del tubo de llenado de aceite del motor (H).
  • Page 34 OPERACIÓN PARA ENCENDER EL MOTOR Colóquese detrás de la podadora, apriete la manija de control de la cuchilla y sosténgala contra la manija superior. Sostenga firmemente las dos manijas juntas, tome la manija del arrancador de retroceso y tire de la cuerda para sacarla con un movimiento rápido y continuo.
  • Page 35: Servicio Y Mantenimiento

    SERVICIO Y MANTENIMIENTO PROGRAMA DE MANTENIMIENTO Siga el cronograma de mantenimiento que se presenta a continuación. Esta tabla ADVERTENCIA sólo describe pautas de servicio. Utilice la columna Registro de Servicio para hacer el Antes de realizar cualquier tipo de mantenimiento o servicio, desenganche seguimiento de las tareas de mantenimiento completadas.
  • Page 36 SERVICIO Y MANTENIMIENTO Lubricación Lubrique con aceite ligero los puntos de pivote del control de la cuchilla al menos una vez cada estación. Este controle debe funcionar libremente en ambas direcciones. Vea la Figura 16. Lubrique las ruedas y rueditas una vez por temporada con aceite ligero (o aceite para motor).
  • Page 37 SERVICIO Y MANTENIMIENTO Cuidado de la cuchilla ADVERTENCIA Adaptador de la Misma Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos usando un par de guantes para trabajo rudo o un trapo grueso para sostener la cuchilla. Inspeccione periódicamente el adaptador de la cuchilla en busca de rajaduras, especialmente cuando golpee un objeto extraño.
  • Page 38: Almacenamiento Fuera De Temporada

    ALMACENAMIENTO FUERA DE TEMPORADA ADVERTENCIA Nunca almacene la cortadora de césped con combustible en el tanque en un espacio cerrado o en áreas con poca ventilación, donde los gases del combustible puedan alcanzar el fuego, chispas o una luz piloto como la que tienen algunos hornos, calentadores de agua, secadores de ropa o algún otro dispositivo a gas.
  • Page 39 NOTAS...
  • Page 40: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS ADVERTENCIA Antes de realizar cualquier tipo del mantenimiento/servicio, suelte todos los mandos y pare el motor. Espere hasta que todas las partes de movimiento hayan venido a una parada completa. Desconecte el alambre de bujía y báselo contra el motor para prevenir el comienzo involuntario. Siempre lleve puestos cristales inastillables durante la operación o realizando cualquier ajuste o reparaciones.
  • Page 41 SOLUCIÓN DE PROBLEMAS Problema Causa Solución El motor vacila a altas revoluciones 1. Poca separación de los electrodos de la bujía. 1. Ajuste la separación. Consulte la sección Mantenimiento del manual. El motor funciona mal en marcha 1. Bujía atorada, averiada o exceso de separación. 1.
  • Page 42 (Esta página se aplica sólo en EE.UU. y Canadá). Sears Brands Management Corporation, el Consejo de Recursos Ambientales de California (CARB) y la Agencia de Protección Ambiental de los Estados Unidos (EPA) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones de la garantía de defectos del propietario) LA COBERTURA DE LA GARANTÍA DE CONTROL DE EMISIONES ES APLICABLE A LOS MOTORES Y UTILICEN EN CUALQUIER PARTE DE LOS ESTADOS UNIDOS (Y A PARTIR DEL 1 DE ENERO DE 2001 EN...
  • Page 43 ACUERDO DE PROTECCIÓN PARA REPARACIONES Felicitaciones por haber realizado una adquisición inteligente. El producto Craftsman® que ha adquirido está diseñado y fabricado para brindar muchos años de funcionamiento confiable. Pero como todos los productos a veces puede requerir de reparaciones. Es en ese momento cuando el disponer de un Acuerdo de protección para reparaciones le puede ahorrar dinero y problemas.
  • Page 44 Para respuestas a preguntas o problemas, y ordenar piezas o pedir servicio para la reparación de su equipo. To help us help you, register your product at Para poderte ayudar mejor, registra tu producto en Join the Craftsman Club today!
