Pos. Bauteil Beschreibung
1 Grillgutablage
2 Grillrost
3 Flammabdeckung
Flammabdeckung für
4
Hochleistungsbrenner
5 Seitentisch, links
6 Winkel
7 Oberteil / Grill-Gehäuse
8 Seitentisch, rechts
9 Druckregler
10 Fettschublade
11 Hitzeschild
12 Fett Trichter
13 Standbein hinten, links
14 Seitenblech
15 Standbein vorne, links
16 Radkappe
17 Rad
18 Achse
Für den Aufbau benötigen Sie:
Entfernen Sie vorher die Schutzfolien, die an den Flächen haften.
Bei der Montage orientieren Sie sich an der Stückliste und der bebilderten Aufbauanleitung auf den nachfolgenden Seiten:
PC-GG1256_IM

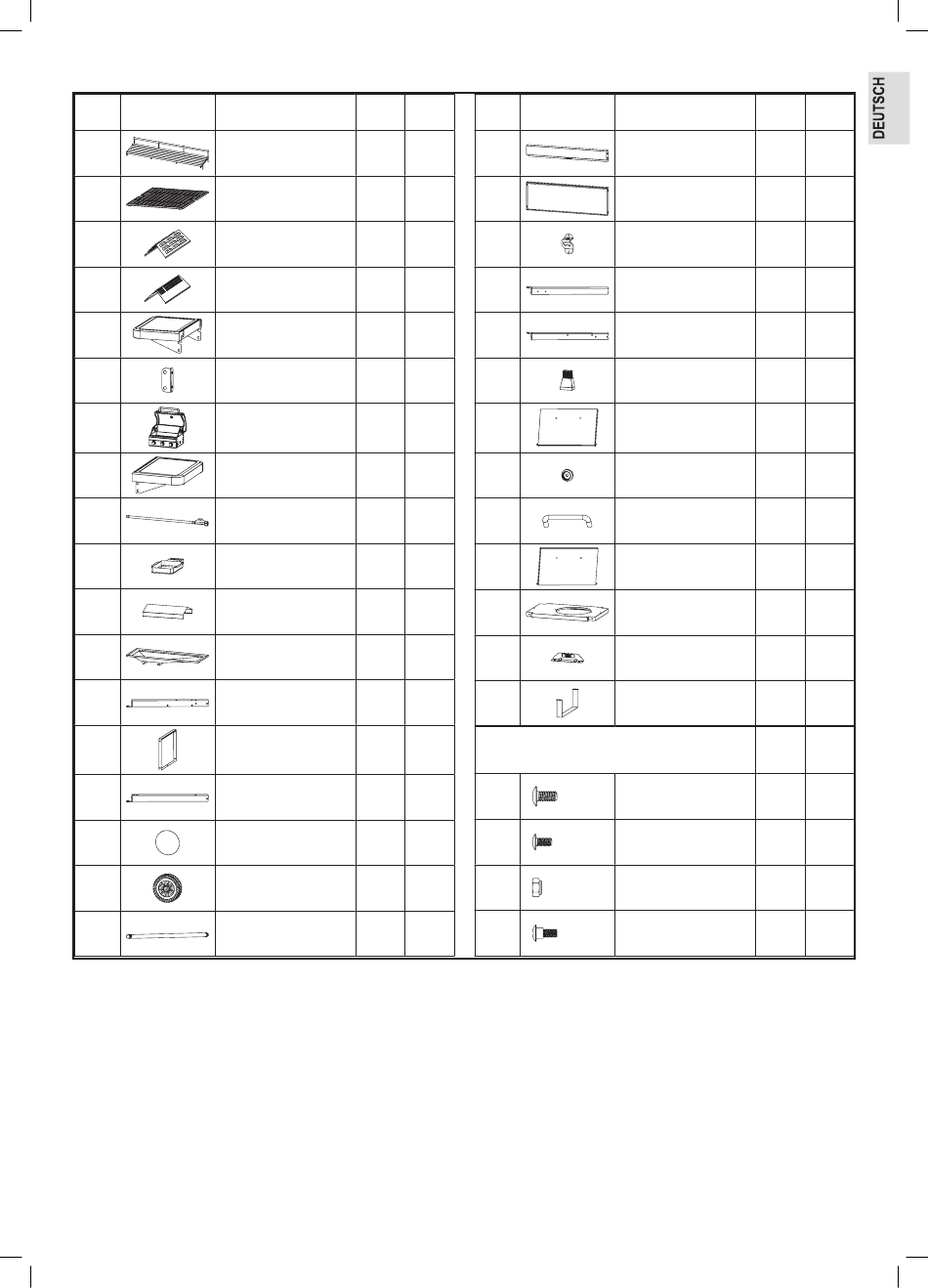

Stückliste
Pack-
Stk.
stück
1 1
2 2
2 2
1 2
1 2
4 2
1 1
1 2
1 1
1 2
1 2
1 1
1 1
2 1
1 1
2 2
2 2
1 2
Grill montieren
• 2 Personen
• Schutzhandschuhe
• Ggf. eine Decke als Unterlage
• Schraubenschlüssel SW 17
• Schraubendreher der Größe PH2
• Packstücke (1 und 2)
Pos. Bauteil Beschreibung
19 Traverse, vorne
20 Traverse, hinten
21 Flaschenöffner
22 Standbein vorne, rechts
23 Standbein hinten, rechts
24 Standfußabdeckung
25 Tür, rechts
26 Türgriff-Ring
27 Türgriff
28 Tür, links
29 Bodenplatte
30 Türanschlag
31 Träger
Schraubentüte
A Schraube M6×12
B Schraube M4×10
C Mutter M10
D Schraube M6
Pack-
Stk.
stück
1 1
1 1
1 2
1 1
1 1
2 2
1 1
4 2
2 2
1 1
1 1
1 2
2 2
1 2
48
4
2
8
7
