MANUALE D'USO / USER MANUAL
M1 POMPE DEL VUOTO MONOSTADIO PER GAS R32
BEV / BEV-BO POMPE DEL VUOTO BISTADIO PER GAS R32
M1 SINGLE STAGE VACUUM PUMPS FOR R32 GAS
BEV / BEV-BO TWO STAGE VACUUM PUMPS FOR R32 GAS
• cod. TSC100023 • cod. TSC100024 • cod. TSC100025 • cod. TSC100026
• cod. TSC100027 • cod. TSC100028 • cod. TSC100030 • cod. TSC100031
• cod. TSC100032
Tecnosystemi S.p.A. - Società Benefit
www.tecnosystemi.com
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italy
Phone +39 0438.500044 Fax +39 0438.501516
• cod. TSC100033
Numero Verde 800 904474
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 | Cap. Soc. € 5.000.000,00 i.v.
COD. CMU00116
REV. 02 / 26-06-2023
(only for Italy)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tecnosystemi Toolsplit TSC100023
Summary of Contents for Tecnosystemi Toolsplit TSC100023
- Page 1 • cod. TSC100023 • cod. TSC100024 • cod. TSC100025 • cod. TSC100026 • cod. TSC100027 • cod. TSC100028 • cod. TSC100030 • cod. TSC100031 • cod. TSC100032 • cod. TSC100033 Tecnosystemi S.p.A. - Società Benefit www.tecnosystemi.com Numero Verde 800 904474 via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia...

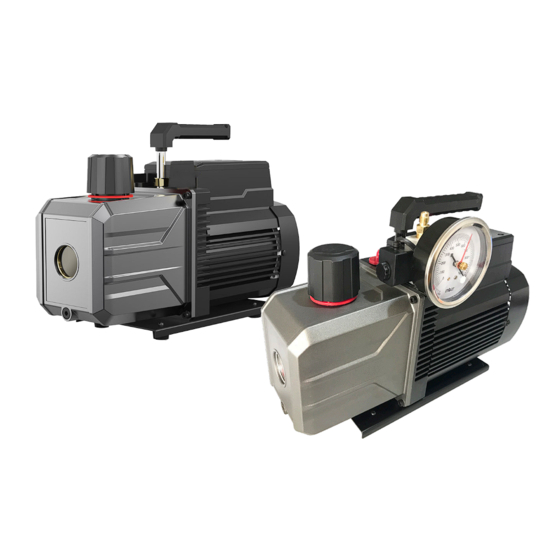

- Page 2 POMPE MONOSTADIO / SINGLE STAGE VACUUM PUMPS CODICE / CODES TSC100023 TSC100024 ELEMENTI / ELEMENTS Tappo carico olio / Oil filling cap Serbatoio dell’olio / Oil tank Vetrino di ispezione olio / Oil sight glass Tappo di scarico dell’olio / Oil drain plug Maniglia / Handle...
- Page 3 POMPE BISTADIO CON ELETTROVALVOLA E VACUOMETRO / TWO STAGE VACUUM PUMPS WITH SOLENOID VALVE CODICE / CODES TSC100025 TSC100026 TSC100027 TSC100028 TSC100030 TSC100031 TSC100032 TSC100033 ELEMENTI / ELEMENTS Tappo carico olio / Oil filling cap Serbatoio dell’olio / Oil tank Vetrino di ispezione olio / Oil sight glass Tappo di scarico dell’olio /...
- Page 4 CARATTERISTICHE TECNICHE MODELLI “M1” / TECHNICAL DATA “M1” MODELS GRADO ATTACCO TUBI CAPACITÀ POTENZA PESO DIMENSIONI DI VUOTO FLESSIBILI SERBATOIO OLIO MODELLO PORTATA / MOTOR WEIGHT DIMENSIONS VACUUM FLEXIBLE DUCTS OIL TANK MODELS FLOW POWER [kg] [mm] LEVEL CONNECTION CAPACITY TS56 M1 5 Pa 56 l/min...
-
Page 5: Funzionamento
APPLICAZIONE E CARATTERISTICHE / APPLICATIONS AND FEATURES Le pompe per vuoto della serie M1, BEV e BEV-BO si utilizzano per creare il vuoto mediante estrazione di gas da un serbatoio stagno. Le pompe possono essere utilizzate per l’installazione, la manutenzione e la riparazione di impianti di condizionamento. -
Page 6: Precauzioni Per La Sicurezza
PRECAUZIONI PER LA SICUREZZA / SAFETY PRECAUTIONS ATTENZIONE! Al fine di evitare lesioni fisiche, leggere e seguire attentamente le istruzioni in questo manuale. - Indossare sempre gli occhiali di protezione quando si maneggia il refrigerante per l’aria condizionata. - Non entrare direttamente in contatto con il refrigerante! Potrebbero verificarsi lesioni fisiche. - Superficie calda! Non toccare il serbatoio dell’olio o l’involucro della pompa durante il funzionamento della stessa. -
Page 7: Manutenzione
MANUTENZIONE / MAINTENANCE 1. SCELTA DELL’OLIO PER LA POMPA E’ fondamentale scegliere l’olio per pompe del vuoto adeguato al fine di ottenere il vuoto finale desiderato. Per assicurarsi la massima efficacia della pompa, si raccomanda di adoperare un olio con bassa viscosità (livelli 32-46). -
Page 8: Risoluzione Dei Problemi
RISOLUZIONE DEI PROBLEMI / TROUBLESHOOTING Problema Possibile Causa Rimedio Problem Possibile Cause Remedy avvitare accuratamente il tappo di il tappo di ingresso non è sigillato ingresso The air inlet cap is loose Tighten the air inlet cap la guarnizione in gomma del tappo di ingresso è... - Page 9 Problema Possibile Causa Rimedio Problem Possibile Cause Remedy la guarnizione dell’olio è danneggiata sostituire la guarnizione Oil seal is damaged Replace the seal Perdita di olio Collegamento del serbatoio dell’olio controlla e ripara oppure sostituisci Oil leak allentato o danneggiato la pompa.
- Page 10 NOTE NOTES...
- Page 11 NOTE NOTES...
-
Page 12: Garanzia
To highlight the requirement to dispose of household electrical items separately, there is a crossed-out waste paper basket symbol on the product. Tecnosystemi S.p.A. Società Benefit 800 904474 www.tecnosystemi.com via dell’Industria, 2/4 - Z.I.
