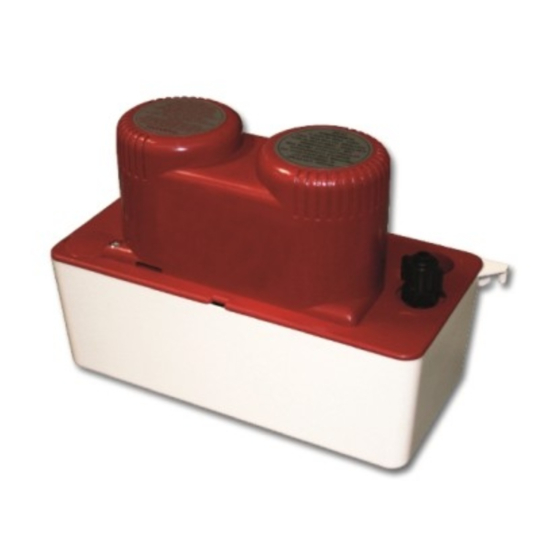

- Page 1 REV.01/2016 MANUALE D’USO POMPE CENTRIFUGHE CON SERBATOIO PER ACQUA DI CONDENSA COD. 12170027 - 12170013 - 12170012 - 12170011...
- Page 2 GRAFICI PORTATE E CARATTERISTICHE CARATTERISTICHE TECNICHE: TS 120 - cod. 12170027 • ALIMENTAZIONE: 230V/50HZ • POTENZA ASSORBITA: 28,3 W • CAPACITÀ SERBATOIO: 0,2LT • TEMP. LIMITE LIQUIDO: 43° Portata (lt/min) • CAPACITÀ MAX: 120 LT • INGRESSO SCARICO E Ø: N°1 Ø20 •...
-
Page 3: Schema Elettrico
SCHEMA ELETTRICO (1) a: Micro interruttore di allarme b: Contatti di allarme c: Spina di alimentazione (2-3) NA (* Escluso per il mod. TS-120): quando l’acqua raggiunge il galleggiante di sicurezza il contatto si chiude. Questo dispositivo andrebbe collegato al condizionatore in modo da azionare un dispositivo acustico o luminoso che segnali il funzionamento in allarme della pompa. -
Page 4: Interruttore Di Sicurezza
INTERRUTTORE DI SICUREZZA Il micro interruttore di allarme deve essere collegato esclusivamente ad un circuito elettrico alimentato a “Bassissima tensione di sicurezza”: es. 24Vac max (tramite un trasformatore di sicurezza) oppure 42,4 Vdc max. Lo scopo dell’interruttore di sicurezza è quello di impedire eventuali trabocchi dell’acqua di condensa dal serbatoio della pompa al fine di evitare danni a muri pavimenti ecc…... - Page 5 REV.01/2013 MANUAL FOR INSTALLATION CENTRIFUGAL PUMPS WITH CONDENSATION WATER TANK COD. 12170027 - 12170013 - 12170012 - 12170011 Accessories for Air Conditioning...
-
Page 6: Installation
GRAPHIC CAPACITY TS 200 - cod. 12170013 TS 120 - cod. 12170027 Portata (lt/min) Portata (lt/min) Mandata verticale (m) TS 460 - cod. 12170011 TS 380 - cod. 12170012 Portata (lt/min) Portata (lt/min) Mandata verticale (m) Mandata verticale (m) ATTENTION! Read all instructions carefully before installing and using the pumps or carrying out maintenance. -
Page 7: Safety Switch
ATTENTION! VERY IMPORTANT!! ALWAYS CONNECT THE ALARM SYSTEM The pump must be placed below the origin of the condensation water so that the water enters the tank naturally by force of gravity. Connect the conditioning unit condensation drainage pipe to one of the four inlets on the pump. -
Page 8: Warranty
WARRANTY THE WARRANTY HAS A DURATION OF 1 (ONE) YEAR STARTING FROM THE DELIVERY DATE AND COVERS DEFECTS IN MATERIAL. THE WARRANTY DOES NOT APPLYING TO DEFECTS DUE TO: - UNSUITABLE SHIPPING; - THE USE OF PRODUCTS THAT ARE NOT COMPLIANT WITH THE SPECIFICATIONS IN THE INSTRUCTIONS AND/OR INSTALLATION, OPERATING AND MAINTENANCE MANUAL;...
