symbiosis 6490 IA Assembling Instructions

6490 IA (Prod Ref.)

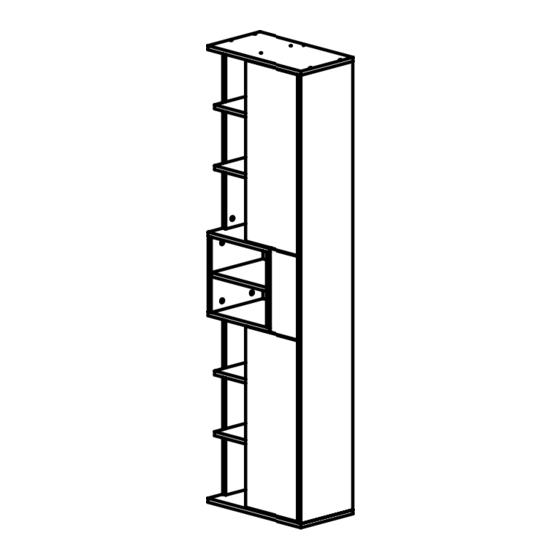

Colonne de Salle de Bain KUBE
500 x 1802 x 280
N° Pièce/Part/Teile
N°
Pièce Qte
1 2 500 x 280 x 16
2 1 330 x 279 x 16
3 2 720 x 200 x 16
4 1 1770 x 279 x 16
5 2 720 x 260 x 16
6 1 330 x 279 x 16
7 1 298 x 278 x 16
8 1 298 x 278 x 16
9 1 297,50 x 277 x 16
10 2 153,50 x 261 x 16
11 1 330 x 147,50 x 16
12 2 714 x 280 x 16
13 4 259 x 192 x 16
14 2 259 x 259 x 16
15 1 1794 x 212 x 3
16 1 1794 x 279 x 3
Assistance / Help / Hilfe > email: sav@symbiosis.paris
Avec/with/wit Prod.Ref + N° Pièce/Part/ Teile
Notice de montage
Assembling instructions
Montageanleitung
Dimensions
1
8
12
11
3 2
15
13 5
14
16
6
7
4
9
10
