symbiosis HORIZON 4152 IB Manual

4152 IB (Prod Ref.)
Buffet Mi-Haut HORIZON
N° Pièce/Part/Teile
N°
QTE
Pièce
1 1200 x 400 x 16
1
2 1200 x 400 x 16
1
3 771 x 377 x 16
1
4 575,50 x 360 x 16
2
5 244 x 399 x 16
1
6 244 x 399 x 16
1
7 579 x 521 x 16
2
8 1161 x 241 x 16
1
9 574,50 x 356 x 16
2
10 1167 x 398 x 16
1
11 787 x 399 x 16
1
12 787 x 399 x 16
1
13 1175 x 252 x 3
1
14 583,50 x 389,50 x 3
4
Assistance / Help / Hilfe > email: sav@symbiosis.paris
Avec/with/wit Prod.Ref + N° Pièce/Part/ Teile

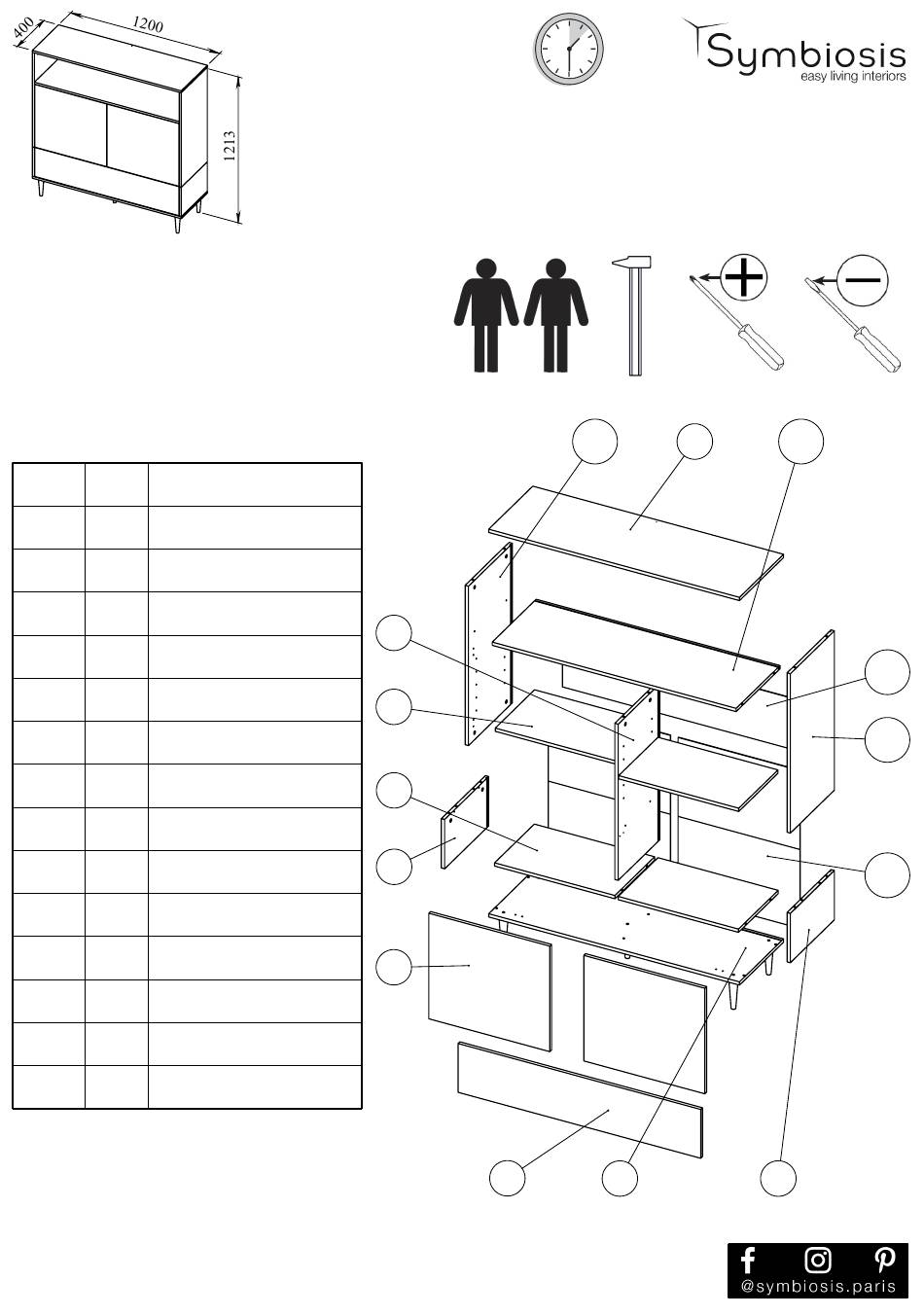

Notice de montage
Assembling instructions
Montageanleitung
Dimensions
2h
3
9
4
5
7
8
11 2
1
10
13
12
14
6
