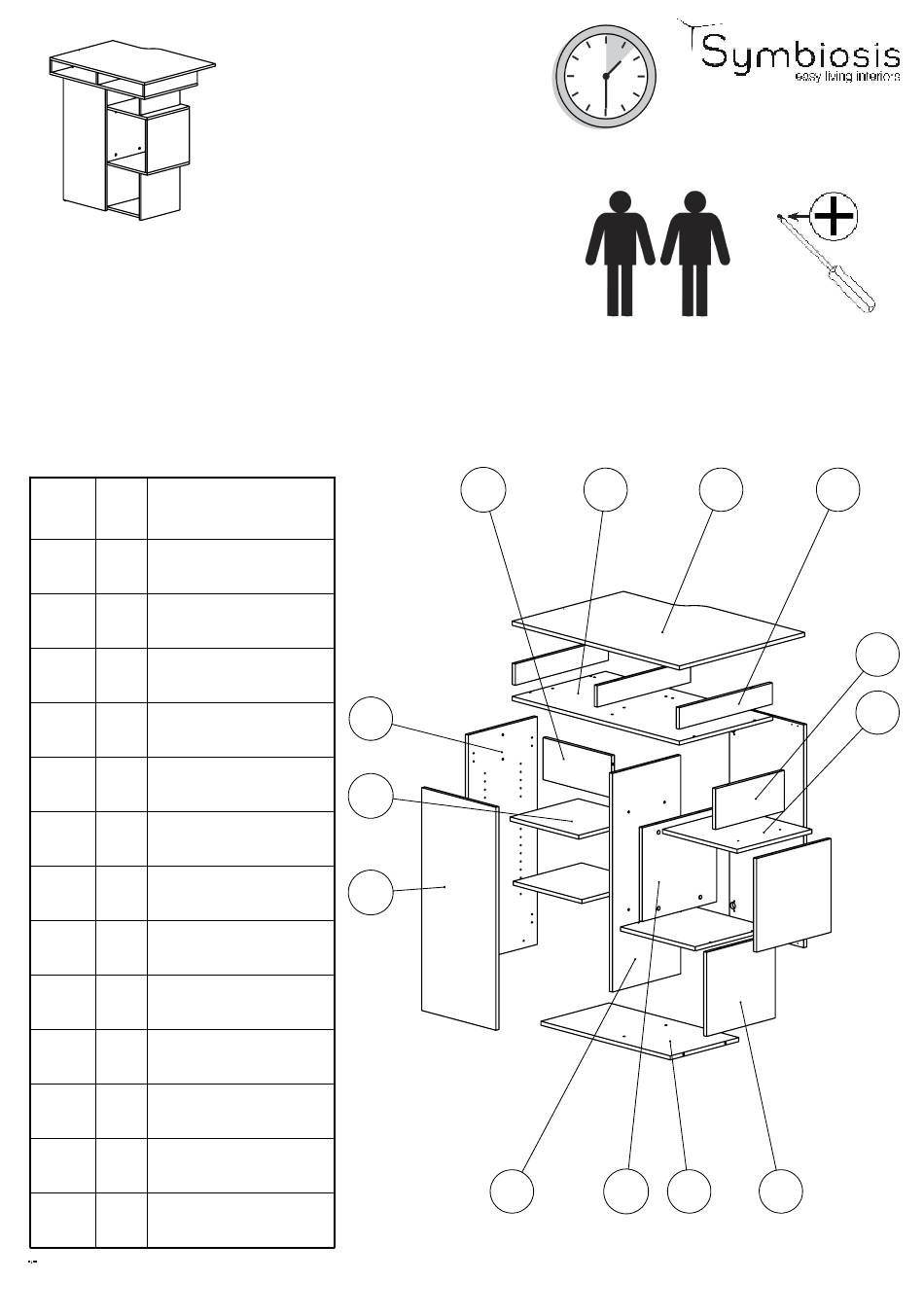

symbiosis KUBE 8490 IA Assembling Instructions

8490 IA (Prod Ref.)
Meuble Bar KUBE
895 x 1011 x 670
N° Pièce/Part/Teile
N°
Dimensions
Qte
Pièce
1 1 693 x 367 x 16
2 1 895 x 500 x 16
3 1 895 x 670 x 16
4 3 499 x 84 x 16
5 1 895 x 368 x 16
6 1 859 x 366 x 16
7 1 330 x 368 x 16
8 1 160 x 368 x 16
9 2 400 x 400 x 16
10 2 368 x 399 x 16
11 1 165 x 367 x 16
12 2 367 x 365 x 16
13 2 876 x 397 x 16
Assistance / Help / Hilfe > email: sav@symbiosis.paris
Avec/with/wit Prod.Ref + N° Pièce/Part/ Teile
Notice de montage
Assembling instructions
Montageanleitung
11
5
12
13
2
6 10
3 4
1 7
8
9
