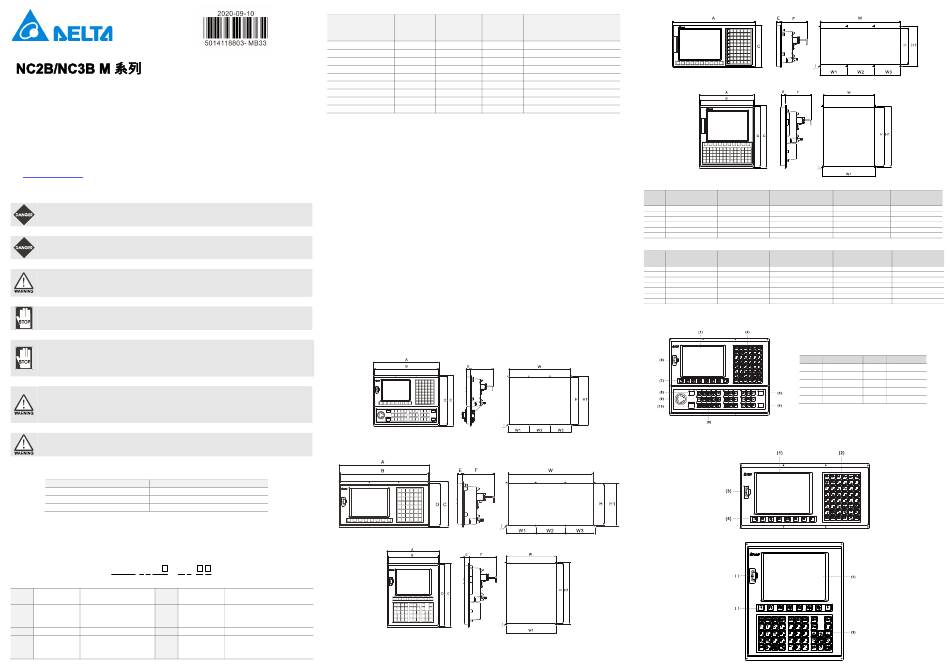

Delta NC2B M Series Quick Start Manual

安裝手冊
(1) 一般注意事項
感謝您購買本產品，在使用之前，請詳讀本手冊以正確使用產品；請將本手冊放置在明顯的地點以便隨時查閱。在您尚未讀完本手
冊前，請務必遵守下列事項：
 安裝的環境必須沒有水氣、腐蝕性氣體及可燃性氣體。
接線時，請依 NC 系列操作維護手冊中的端子定義圖說明進行施工，並請確實實施接地工程。

通電時，請勿拆解控制器或更改配線，勿接觸電源處，以免觸電。

如果您在使用上仍有問題，請洽詢經銷商或者本公司客服中心。內容規格有所修正時，本公司不另行通知，請洽詢代理商或至台達
網站(https://www.deltaww.com/)下載最新版本。
(2) 安全注意事項
安裝注意
 請依照手冊指定的方式安裝控制器，否則可能導致設備損壞。
 禁止將本產品暴露在有水氣、腐蝕性氣體、可燃性氣體等物質的場所中使用，否則可能會造成觸電或火災。
配線注意
 請將接地端子連接到 class-3 (100 Ω以下)接地，接地不良可能會造成通訊異常、觸電或火災。
設備運轉前注意
 請先使用 MLC 編輯軟體正確地規劃 I/O 動作，否則可能導致運轉異常。
 機械設備運轉前須適當調整參數，否則將造成運轉異常或故障。
請確認緊急停止開關動作是否正常，避免在無保護的狀態下運轉設備。

操作注意
 禁止在開啟電源時改變配線，否則可能造成人員觸電。
 請勿以尖銳物品碰觸面板，否則可能導致面板凹陷，而導致控制器無法正常運作。
保養及檢查
 電源啟動時，請勿拆下控制器面板或接觸控制器內部，否則會造成觸電。
 電源關閉 10 分鐘內，不得接觸接線端子，殘餘電壓可能造成觸電。
 更換備用電池前，應先行切斷電源，並在更換後重新檢查系統設定值。
 操作控制器時，不可封住排氣孔，散熱不良易導致控制器故障。
配線方法
 電源：請正確供應控制器 24V 直流電源，並遵照線材規格配線，以免發生危險。
線材選用：所有訊號線請採用多股及多芯絞合線整體隔離。

配線長度：除了遠端 I/O 與 DMCNET 訊號線最長為 20 m，其餘訊號線長度最長為 10 m。

 本機 I/O 與遠端 I/O 需要另外配接 24V 直流電源，才可正常輸出入訊號。
通訊電路的配線
DMCNET 接線：請依標準規格採用通訊配線線材。

 請確保控制器與驅動器的接線無鬆脫情形，否則將導致運轉異常。
(3) 產品檢查
為了防止本產品在購買與運送過程中的疏忽，請詳細檢查下表所列出的項目：
檢查項目
是否為購買的產品 檢查控制器銘板上的型號，請參閱產品型號說明
外觀
連接器 是否有連接器鬆脫或未固定的狀況
如果發生任何上述情形，請與代理商聯絡以獲得妥善的解決。
(4) NC 系列控制器可搭配伺服驅動器
搭配台達總線式伺服驅動器，詳細規格請參閱相關伺服驅動器使用手冊。
(5) 產品型號說明
N C 3 0 0 B - M I -
H
(1) (2)(3) (4) (5)(6) (7) (8)
NC2：2 系列控制器
(1) 系列名稱 (5)
NC3：3 系列控制器
0：8" 螢幕
(2) (6)
螢幕尺寸
1：10" 螢幕
(3) 螢幕方向 0：橫式螢幕；1：立式螢幕 (7)
B：B 系列
(4) 系列別 (8)
BH：多軸 B 系列
(6) 產品配件
產品配件
3-pin 接頭 1 個
終端電阻 1 個
CNC 數值控制器 M3 螺絲及螺帽 8 組
15-pin 公接頭及其配件 2 組
15-pin 公接頭及其配件 3 組
5-pin 接頭 1 個
3-pin 接頭 1 個
2-pin 接頭 1 個
12-pin 接頭 1 個
(7) 儲存及安裝
儲存環境條件
本產品安裝前必須置於包裝箱內，若暫不使用，為了使該產品能符合本公司的保固範圍及日後維護，儲存時務必注意下列事項：
 儲存必須置於無塵垢、乾燥之平整位置。
儲存的環境溫度必須在 -20°C ~ +60°C (-4°F ~ +140°F) 範圍內。

儲存位置與工作環境的相對濕度必須在 10%到 95%範圍內，且無結露。

避免儲存於含有腐蝕性或易燃氣、液體之環境中。

避免儲存於超出規格規定振動量之場所。

安裝環境條件
操作溫度：0°C ~ 50°C (32°F ~ 122°F)
長時間的運轉的環境溫度建議保持在 45°C 以下，以確保產品的可靠性能；若環境溫度超過 45°C 以上時，請設置於通風條件符合
且無過熱危險的配電箱內，並注意機器的振動是否會影響配電箱的電子裝置。
為了使 NC 系列控制器能夠符合本公司保固範圍以及日後的維護，安裝時務必注意下列事項：
產品適合的安裝環境必須為：無發高熱裝置、無水滴、蒸氣、灰塵及油性灰塵之場所；無腐蝕、易燃性之氣、液體之場所；

無漂浮性的塵埃及金屬微粒之場所；堅固無振動、無電磁雜訊干擾之場所。
安裝地點之溫度與濕度請勿超過規格所規定之範圍。

安裝方式及空間
NC 系列控制器必須垂直安裝於乾燥且堅固、符合 NEMA 標準的平台。為了使通風及散熱循環效果良好，與其上下左右及相鄰的物
品和擋板(牆)必須保持足夠空間(建議值為 50 mm 或 2 英吋)，不可封住控制器的吸排氣孔，請注意，過熱會造成控制器故障。
(8) 尺寸
NC300B-MI-A / NC200B-MI-A 開孔/外觀尺寸標記
NC300B-MS-A 開孔/外觀尺寸標記
內容
目視檢查外觀損傷
NC301B-MS-A 開孔/外觀尺寸標記
E
A
M：雕銑
機種
L：車床
I：一體型 (含第一、二操作面板)
型式 P：分離型 (不含操作面板)
S：分離型 (含第一操作面板)
版本別 A：標準；P：內建手輪
代碼為空白：繁體中文
語言 S：簡體中文
E：英文
NC300B-MS-A
NC301B-MS-A
NC300B-MI-A NC200B-MI-A
用途
NC310B-MS-A
NC311B-MS-A
● ● ● 電源 24 V
DC
● ● ● DMCNET
● ● ● 安裝於機台使用
● 供 MPG 及 SPINDLE 連接埠使用
● ● 供 MPG 及 SPINDLE 連接埠使用
● 於第二面板 X 輸出接點使用
● 於第二面板 Y 輸出接點使用
● ● 供給第二面板 24 V 電源輸入使用
DC
● ● ● 供 CN1 使用
F
NC310B-MS-A 開孔/外觀尺寸標記
NC311B-MS-A 開孔/外觀尺寸標記
外觀尺寸對應表
機型/
NC300B-MI-A
NC300B-MS-A NC301B-MS-A
NC200B-MI-A
尺寸
A 400 mm 400 mm 260 mm
B 390 mm 390 mm 250 mm
C 309 mm 200 mm 313 mm
D 299 mm 190 mm 303 mm
E 25 mm 25 mm 21.45 mm
F 130 mm (minimum) 130 mm (minimum) 130 mm (minimum)
開孔尺寸對應表
機型/
NC300B-MI-A
NC300B-MS-A NC301B-MS-A
NC200B-MI-A
尺寸
H 291 ± 0.3 mm 182.5 ± 0.3 mm 293 ± 0.3 mm
H1 299 mm 190 mm 303 mm
W 378 ± 0.3 mm 378 ± 0.3 mm 244 ± 0.3 mm
W1 130 mm 130 mm 250 mm
W2 130 mm 130 mm -
W3 130 mm 130 mm -
I Φ4 mm Φ4 mm Φ4 mm
(9) 各部說明
NC300B-MI-A (正面)
編號
(1)
(2)
(3)
(4)
(5)
NC300B-MS-A (正面)
NC301B-MS-A (正面)
3
4
NC310B-MS-A NC311B-MS-A
435 mm 290 mm
- 280 mm
221 mm 335.5 mm
- 325.5 mm
23 mm 23 mm
130 mm (minimum) 130 mm (minimum)
NC310B-MS-A NC311B-MS-A
191 ± 0.3 mm 315.5 ± 0.3 mm
210.4 mm 325.5 mm
423 ± 0.3 mm 270 ± 0.3 mm
141.47 mm 280 mm
141.47 mm -
141.47 mm -
Φ4.5 mm Φ4 mm
項目 編號 項目
螢幕 (6) USB 插槽
第一操作面板 (7) 功能鍵
程式啟動 (8) 開電
程式停止 (9) 緊急停止
第二操作面板 (10) 關電
