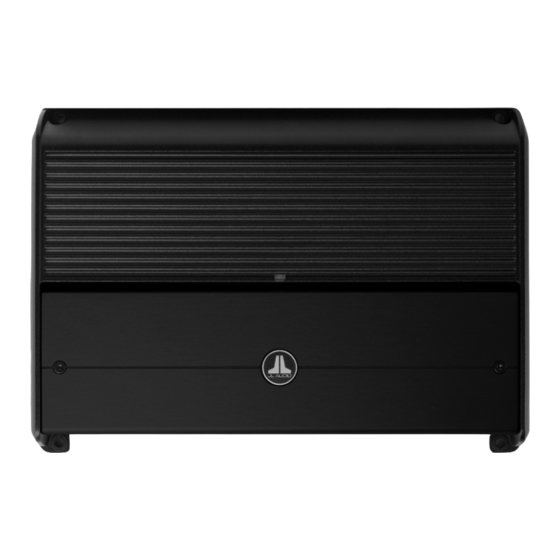

- Page 1 600W 6-CHANNEL AMPLIFIER OWNER’S MANUAL MANUEL D’UTILISATION MANUAL DEL PROPIETARIO BEDIENUNGSANLEITUNG MANUALE DEL PROPRIETARIO...
- Page 2 2.5 mm 0.50 in (12 mm) 0.50 in (12 mm) 2 | JL Audio® - XDM600/6...
-
Page 3: Installation Considerations
(+) Positive Speaker Output CH. 5&6 Bridged (+) CH. 5 (L) Speaker Output (–) Negative Speaker Output (+) Positive Speaker Output CH. 6 (R) Speaker Output (–) Negative Speaker Output CH. 5&6 Bridged (–) 4 | JL Audio® - XDM600/6... - Page 4 3 - 6 Adjusts level of channels 3, 4, 5, & 6 only duplex phone line splitter and multiple operation - optional) phone cables. 5 & 6 Adjusts level of channels 5 & 6 only 6 | JL Audio® - XDM600/6...
-
Page 5: Specifications
10.23 in. x 7.09 in. x 2.05 in. (260 mm x 180 mm x 52 mm) 8Ω 17.3 V 34.6 V 4Ω 17.3 V 28.2 V 2Ω 14.1 V not recommended Due to ongoing product development, all specifications are subject to change without notice. 8 | JL Audio® - XDM600/6... -
Page 6: Considérations Relatives À L'installation
Avec pont canaux 5 et 6 (+) Sortie haut-parleur CH. 5 (L) (Canal 5 gauche) Sortie haut-parleur négative (-) Sortie haut-parleur positive (+) Sortie haut-parleur CH. 6 (R) (Canal 6 droit) Sortie haut-parleur négative (-) Avec pont canaux 5 et 6 (-) 10 | JL Audio® - XDM600/6... -
Page 7: Boutons De Réglage
(configure le fonction- partiteur de ligne téléphonique nement du HD-RLC, monoligne et de plusieurs facultatif ) câbles téléphoniques. 5 et 6 Règle le niveau des canaux 5 et 6 uniquement. 12 | JL Audio® - XDM600/6 13 | JL Audio® - XDM600/6... -
Page 8: Spécifications Techniques
Tension CA cible Impédance nominale Stéréo À pont 8 Ω 17,3 V 34,6 V 4 Ω 17,3 V 28,2 V 2 Ω 14,1 V non conseillé En raison d’un développement permanent de nos produits, toutes les caractéristiques sont susceptibles d’être modifiées sans préavis. 14 | JL Audio® - XDM600/6... -
Page 9: Consideraciones Sobre La Instalación
CH. 5 (L) (–) Negativo de salida para altavoces (+) Positivo de salida para altavoces Salida para altavoces CH. 6 (R) (–) Negativo de salida para altavoces (–) si CH. 5 y 6 puenteados 16 | JL Audio® - XDM600/6... - Page 10 HD-RLC utilizando un divisor de operación de HD-RLC, línea telefónica no dúplex y varios opcional) cables telefónicos. 5 & 6 Ajusta el nivel de los canales 5 y 6 solamente. 18 | JL Audio® - XDM600/6 19 | JL Audio® - XDM600/6...
-
Page 11: Especificaciones
Voltaje de CA deseado Impedancia nominal Estéreo Puenteado 8 Ω 17,3 V 34,6 V 4 Ω 17,3 V 28,2 V 2 Ω 14,1 V no recomendado Dado que el desarrollo de producto es continuo, todas las especificaciones están sujetas a cambios sin previo aviso. 20 | JL Audio® - XDM600/6... -
Page 12: Hinweise Zur Installation
CH. 3&4 Überbrückt (-) (+) Positiver Lautsprecherausgang CH. 5&6 Überbrückt (+) CH. 5 (L) Lautsprecher- ausgang (-) Negativer Lautsprecherausgang (+) Positiver Lautsprecherausgang CH. 6 (R) Lautsprecher- ausgang (-) Negativer Lautsprecherausgang CH. 5&6 Überbrückt (-) 22 | JL Audio® - XDM600/6... - Page 13 Passt nur den Pegel der Kanäle 3, 4, 5 & 6 an werden. Hierzu bedarf es eines Vierdraht-Telefonkabelsplitters und HD-RLC- mehrerer Telefonkabel. Betrieb - optional) 5 & 6 Passt nur den Pegel der Kanäle 5 & 6 an 24 | JL Audio® - XDM600/6 25 | JL Audio® - XDM600/6...
-
Page 14: Technische Daten
Stereo Bridged (Überbrückt) 8 Ω 17,3 V 34,6 V 4 Ω 17,3 V 28,2 V 2 Ω 14,1 V nicht empfohlen Durch die Weiterentwicklung der Produkte können alle technischen Daten ohne Ankündigung geändert werden. 26 | JL Audio® - XDM600/6... -
Page 15: Considerazioni Sull'installazione
Uscita positiva altoparlante (+) CH. 5&6 in bridge (–) CH. 5 (SX) Uscita altoparlante Uscita negativa altoparlante (–) Uscita positiva altoparlante (+) CH. 6 (DX) Uscita altoparlante Uscita negativa altoparlante (–) CH. 5&6 in bridge (–) 28 | JL Audio® - XDM600/6... - Page 16 (configura il funziona- linea telefonica non duplex e cavi mento HD-RLC opzionale) telefonici multipli. 5 & 6 Regola il livello dei canali 5 & 6 soltanto 30 | JL Audio® - XDM600/6 31 | JL Audio® - XDM600/6...
- Page 17 Tensione CA target Impedenza nominale Stereo In bridge 8 Ω 17,3 V 34,6 V 4 Ω 17,3 V 28,2 V 2 Ω 14,1 V Non consigliato A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggette a modifica senza preavviso. 32 | JL Audio® - XDM600/6...
- Page 18 34 | JL Audio® - XDM600/6...
