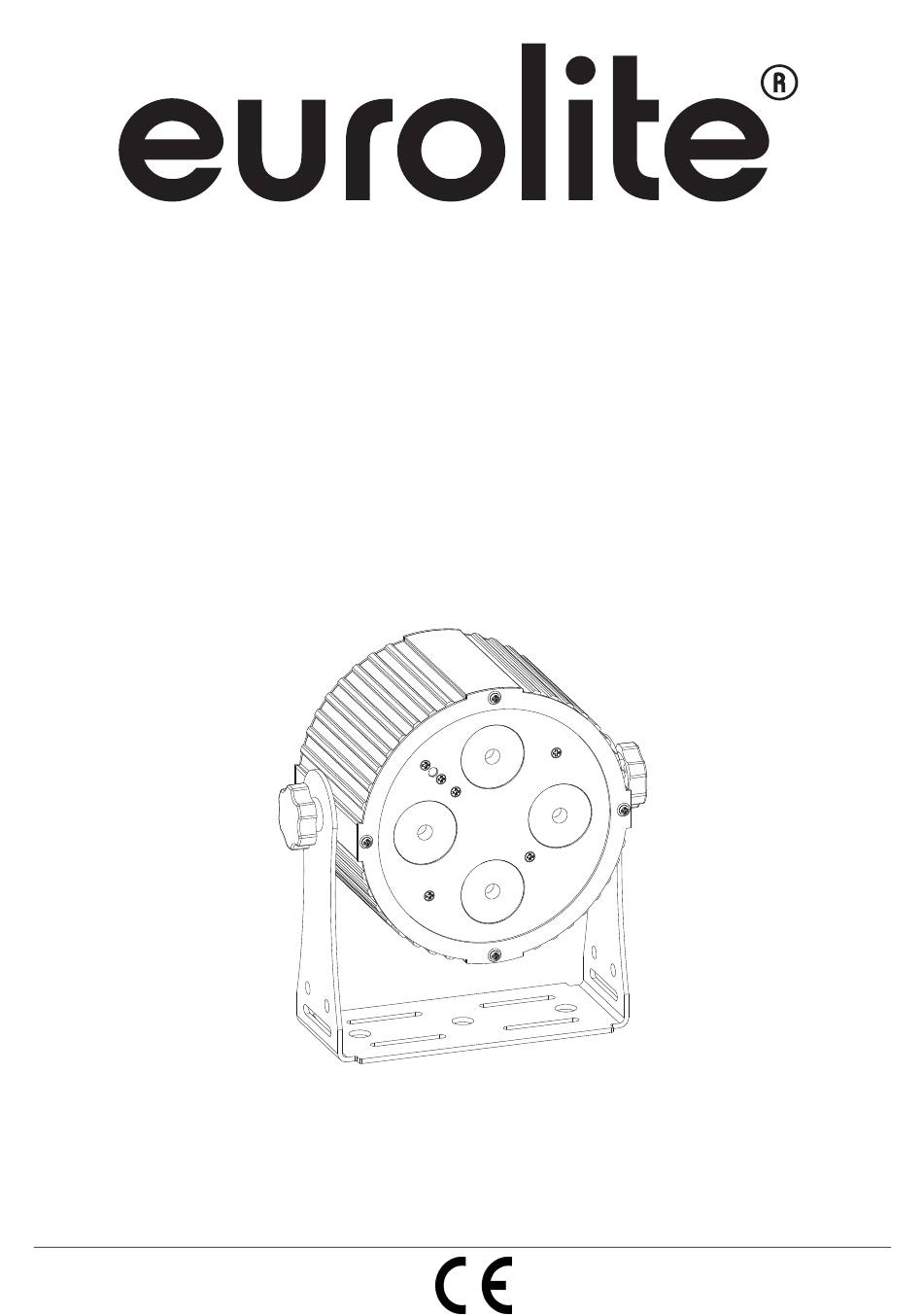

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PS-4 HCL Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Control Board DMX-CONTROLLED OPERATION ..........................24 DMX-Mode DMX protocol EUROLITE IR-7 remote control CLEANING AND MAINTENANCE ........................... 27 Replacing the fuse TECHNICAL SPECIFICATIONS ............................28 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PS-4 HCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. -
Page 6: Gerätebeschreibung
Für hängende als auch stehende Installation geeignet • Komfortable Adressierung und Einstellung über Control Board mit LED-Anzeige und 4-Bedientasten • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt • Durchschleifausgang zur Spannungsversorgung von bis zu 8 Geräten •... -
Page 7: Installation
Safety rope 1: Ground MODE UP DOWN ENTER 2: Signal (-) (5) Display mit Bedienungstasten 3: Signal (+) (6) Mikrofon LED PS-4 HCL No. 51913503 EAN 4026397556285 100-240V AC, 50/60 Hz ~ 33W F1A,250V (7) Montagebügel T =45°C T =60°C 0.1m (8) Spannungsversorgungseingang Steinigke Showtechnic GmbH Andreas-Bauer-Str. - Page 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Page 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 10: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED PS-4 HCL den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. - Page 11 Modus Programm Funktion Au-1 Auto Programme (Master-Modus) Programm 1 Auto Au-2 Programm 2 Au-3 Programm 3 So-1 Musikgesteuerter Modus (Master-Modus) Programm 1 Sound So-2 Programm 2 Programm 3 So-3 Gewünschte Geschwindigkeit einstellen Speed SP 1—SP9 (zunehmend) Mikrofonempfindlichkeit Sensitivity Se 1—Se9 Musikgesteuerter Modus Programm läuft bei Musikpausen oder fehlendem Bassschlag weiter...
-
Page 12: Dmx-Gesteuerter Betrieb
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PS-4 HCL über Ihren Controller ansteuern. 12/28 00093702.DOC, Version 1.0... -
Page 13: Dmx-Protokoll
DMX-Protokoll 3-Kanal-Modus Kanal: Wert: Funktion: 000 - 009 Keine Funktion 010 - 019 020 - 029 Grün 030 - 039 Blau 040 - 049 Weiß 050 - -059 Amber 060 - 069 070 - 079 Rot + Grün 080 - 089 Rot + Blau 090 - 099 Rot + Weiß... -
Page 14: Fernbedienung Eurolite
Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt InFr, drücken Sie die ENTER-Taste zur Aktivierungs-Bestätigung. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung bestehen. -
Page 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Page 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 33 W Anzahl der DMX-Kanäle: 4/10 DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maximale Umgebungstemperatur T 45° C Max.Leuchtentemperatur im Beharrungszustand T 60° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung:... -
Page 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PS-4 HCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 18: Operating Determinations
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Page 19: Description Of The Device
• Comfortable addressing and setting via control board with LED display and four operating buttons • Additional controlling possibility via the EUROLITE IR-7 remote control, included in delivery • Switch-mode power supply for operation between 100 and 240 Volts •... -
Page 20: Overview
(2) Lenses with HCL LEDs DMX occupation: Safety rope 1: Ground MODE UP DOWN ENTER 2: Signal (-) 3: Signal (+) LED PS-4 HCL No. 51913503 EAN 4026397556285 100-240V AC, 50/60 Hz ~ 33W F1A,250V (3) Fixation screws 0.1m T =45°C T =60°C (4) Attachment eyelet Steinigke Showtechnic GmbH Andreas-Bauer-Str. -
Page 21: Installation
INSTALLATION The device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 22: Dmx512 Control
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. -
Page 23: Connection Between Devices
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the device to the mains, the EUROLITE LED PS-4 HCL starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. -
Page 24: Dmx-Controlled Operation
Mode Program Description Au-1 Auto programs (Master mode) Program 1 Auto Au-2 Program 2 Program 3 Au-3 So-1 Sound controlled mode (Master mode) Program 1 Sound So-2 Program 2 Program 3 So-3 Select the desired speed Speed SP 1—SP9 (increasing) Microphone sensitivity Sensitivity Se 1—Se9... -
Page 25: Dmx-Mode
DMX-chain. If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed the LED PS-4 HCL, you may now start operating it via your lighting controller. DMX protocol 3 channel mode... -
Page 26: Eurolite Ir-7 Remote Control
Sound mode via DMX 000 - 255 Increasing speed in Auto /Sound modes via DMX Speed via DMX EUROLITE IR-7 remote control The device must be activated for remote control. For this, under menu item InFr, press the ENTER button to confirm activation. -
Page 27: Cleaning And Maintenance
Key (Step 1) Step 2 Description BLACKOUT Blackout AUTO Internal programs SOUND Sound controlled internal programs STROBE Strobe effect - available for AUTO / SOUND programs SPEED Select the desired speed for AUTO / SOUND programs SENSITIVITY Microphone sensitivity DMX/% Enables or disables DMX mode on the device MANUAL Choose the desired color via the buttons: R/G/B/A/W/UV... -
Page 28: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 33 W DMX-control-channels: 4/10 DMX-512-connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T 60° C Min. distance from flammable surfaces: 0.5 m Min.
