カーボン リヤ バンパー カバー （ヒュンダイ ジェネシス クーペ用）
CARBON REAR BUMPER COVER for HYUNDAI GENESIS COUPE
品
番
663006
Part Number
適
合
HYUNDAI GENESIS COUPE
Application
日本語・・・・・・・・・・・・・・2p
English・・・・・・・・・・・・・・3p
●この取扱説明書を良く読んでからお使いください。
●現代自動車の発行する整備要領書と併せてお使いください。
●取り付け後も大切に保管してください。
●販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください。
TOMEI 製品のお買い上げありがとうございます。

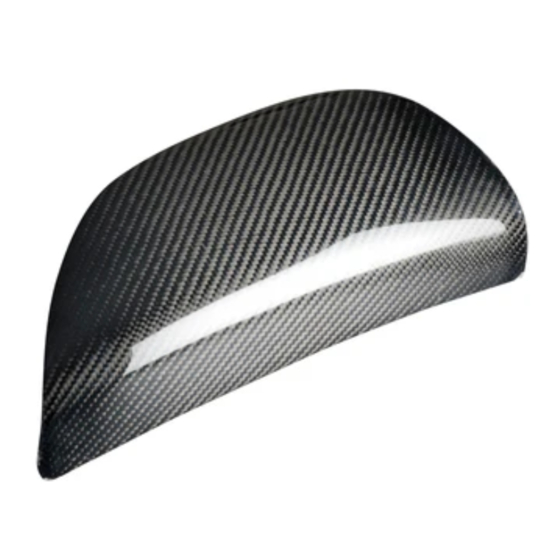

TOMEI カーボンリヤバンパーカバーは、TOMEI チタニウムマフラー装着時に、不要となったマフラー
出口部分をブラインドします。
● Please carefully read this manual prior to installation.
● Please also refer to the HYUNDAI Service Manual with this Manual.
● After the installation has been completed please keep this manual for future reference.
● If the install was done in a shop please make sure to give this manual to the owner.
Thank you for purchasing another quality TOMEI product.
This TOMEI Carbon rear bumper cover has been designed to cover the empty gap on the bumper
when upgrading to the TOMEI single Titanium exhaust muffler. For street cars cosmetics this cover
has been made with Carbon for both looks and light weight benefits.
Installation MANUAL
1
10年09月 M60Y750
Advertisement
Table of Contents
Related Manuals for Tomei 663006
Summary of Contents for Tomei 663006
- Page 1 Thank you for purchasing another quality TOMEI product. This TOMEI Carbon rear bumper cover has been designed to cover the empty gap on the bumper when upgrading to the TOMEI single Titanium exhaust muffler. For street cars cosmetics this cover...
- Page 2 部品構成 作業に必要な工具類 下記の内容・数量が揃っているかを確認してください。 取り付けには下記が必要です。 ( )内は同梱されている数量です。 ・強力両面テープ もしくは ・ハンドドリル ・リベットおよび、リベッター カーボンリヤバンパーカバー本体(1) 注 意 ■本品は自動車競技専用部品です。サーキットや公道から閉鎖されたコース内に限って使用してください。 ■一般公道で使用すると車両本来の安全性が損なわれ危険です。また、法律で罰せられます。 ■本品の取り付けは特別の訓練を受けた整備士が、設備の整った作業場で実施してください。 ■指定する車種以外への取り付けはおやめください。本品を破損する恐れがあります。 ■部品脱着の際には無理な力を加えないでください。部品を破損する恐れがあります。 ■取り付けの際は、適切な工具、保護具を使用しないと、けがにつながり危険です。 警 告 ■本品の取り付けはマフラー周辺部が冷えた状態で行って下さい。 ■部品欠落により後続・周辺車両へ被害が及ぶ可能性があるため、製品の取り付けは確実に行ってください。 1.取り付け 【装着手順】 1. カバー側取付部・バンパー側取付部の脱脂 を行う。 2. 強力両面テープ、またはリベットにて10点 程度固定する。 （推奨リベットφ4.8mm/カシメ厚 t=4.0mm) もしくは、この両方を用い、部品が脱落しない ように確実に車体に固定する。 装着部位 2.装着後の確認 1. 取り付けに緩みが無いか、再度確認する。 2. エンジンを始動し、アイドリングから約2500ｒｐｍ程度まで回転を上げ、異常音が無いか確認する。 3.
- Page 3 KIT CONTENTS REQUIRED TOOLS Below is the contents of this kit with the quantity These tools are the bare minimum required listed in brackets (). the job. ・ Double Sided Tape ・Hand Drilled ・Riveted on Carbon Rear Bumper Cover (1) CAUTION ■...
- Page 4 この製品に関わる取り付け、操作上のご相談は上記へお願いします。 営業時間：月～金（祝祭日、年末年始を除く）９：００～１８：００ If you have any questions in regards to the installation of this product, please contact your local authorized Tomei Powered distributor. OPEN: Monday - Friday (National holidays and public holidays excluded). 09:00 - 18:00 10年09月 カーボンリヤバンパーカバー(HYUNDAI GENESIS COUPE用） 取扱説明書 M60Y750...
