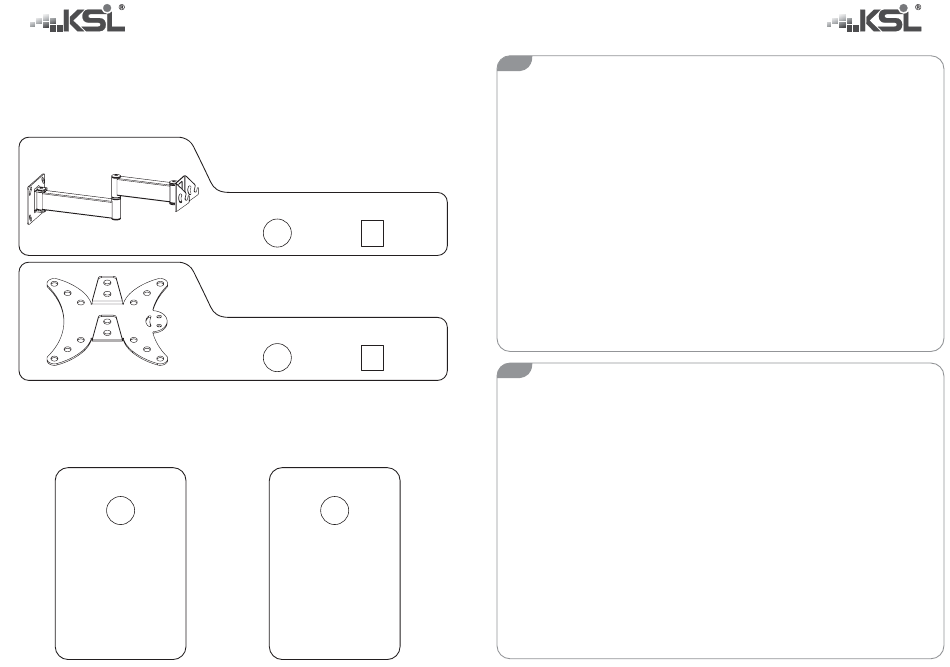

KSL WM113T Quick Start Manual

Комплектація
Components
Деталі кронштейна
Details of the wall mount
Комплект кріплення
Set fasteners
Для кріплення пластини А до стіни
For mounting the plate A to the wall
Позначення
Marking
C
Кількість
Quantity
Дюбель 10х50 4 шт.
Шуруп 6х50 4 шт.
Шайба М8 4 шт
Пласт. хомут 4 шт.
Dowel 10х50 4 pcs
Screw 6х50 4 pcs
Washer М8 4 pcs
Plastic clamp 4 pcs
Настінний кронштейн
Wall plate
Позначення Кількість
Marking Quantity
A 1
Кронштейн кріплення
Mounting bracket
Позначення Кількість
Marking Quantity
B 1
Для кріплення кронштейна Б до панелі
For fastening the bracket B to the panel
Позначення
Marking
D
Кількість
Количество
Винт М4х12 4 шт.
Винт М6х12 4 шт.
Ключ шестигран. 1 шт
Screw М4х12 4 pcs
Screw М6х12 4 pcs
Allen key 1 pcs
UKR
Настінний кронштейн з регульованим кутом нахилу та
поворотом для РК (LCD/LED) телевізорів і моніторів
KSL WM113T
Призначений для панелей з кріпильним блоком VESA 50х50, 75х75,
100х100 мм і максимальною вагою 15 кг.
Дякуємо за вибір продукції KSL!
Вся продукція KSL виробляється в Україні і на неї надається довічна гарантія!
Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну!
Монтаж повинен проводитись у суворій відповідності до інструкції!
Інструкція з встановлення
Необхідний для встановлення інструмент:
– олівець (для розмітки місць свердління)
– рівень (для правильного горизонтального встановлення кронштейна)
– перфоратор і бур діаметром 8 і довжиною не менше 65 мм
– викрутка хрестова (для прикручування гвинтів до панелі)
– молоток (для забивання анкерів або дюбелів)
– ключ гайковий №10 (для закручування гвинтів або анкерів)
ENG
Wall mount with adjustable tilt and turn
for LCD (LCD / LED) TVs and monitors
KSL WM113T
Designed for TVs with the mounting unit VESA 50x50, 75x75, 100x100
mm and a maximum weight of 15 kg.
Thank you for choosing KSL! All KSL products are made in Ukraine.
Please read these instructions before installing the wall mount! Installation should be carried out in
strict accordance to the instructions!
Installation Instructions
Tools required for installation:
– Pencil (to mark the drilling locations)
– The level (for proper horizontal mounting bracket)
– Punch and drill diameter of 10 and a minimum length of 60 mm
– Phillips screwdriver (to tighten the screws to the panel)
– Hammer (for driving anchors or dowels)
– Wrench №10 (for tightening the screws or anchors)
