KSL WM448N Installation Instructions

Комплектація

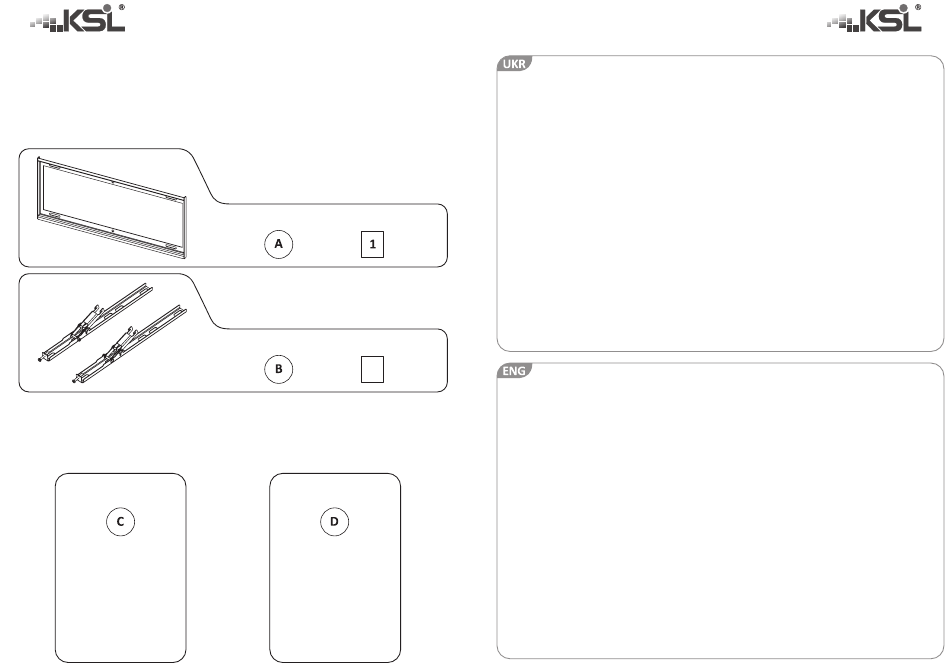

Components

Деталі кронштейна

Details of the wall mount

Комплект кріплення

Set of fasteners

Для кріплення пластини А до стіни
For mounting the plate A to the wall
Позначення
Marking
Кількість
Quantity
Дюбель 10х50 6 шт.
Шуруп 6х50 6 шт.
Шайба М8 6 шт.
Dowels 10x50 6 pc.
Screws 6x50 6 pc.
Washers M8 6 pc.
Настінний кронштейн
Wall plate
Позначення Кількість
Marking Quantity
Кронштейн кріплення
Mounting bracket
Позначення Кількість
Marking Quantity
2
Для кріплення кронштейна B до панелі
For mounting the bracket B to the TV
Позначення
Marking
Кількість
Quantity
Гвинт М6х16 4 шт.
Гвинт М8х16 4 шт.
Гвинт М8х25 4 шт.
Screw М6х16 4 pcs
Screw М8х16 4 pcs
Screw М8х25 4 pcs
Настінний кронштейн з регульованим кутом нахилу та
поворотом для (LCD/LED) телевізорів і моніторів
KSL WM448N
Призначений для панелей з кріпильним блоком VESA min 200×100 мм,
max 400×400 мм і максимальною вагою 40 кг.
Дякуємо за вибір продукції KSL!
Вся продукція KSL виробляється в Україні і на неї надається довічна гарантія!
Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну!
Монтаж повинен проводитись у суворій відповідності до інструкції!
Інструкція з встановлення
Необхідний для встановлення інструмент:
– олівець (для розмітки місць свердління)
– рівень (для правильного горизонтального встановлення кронштейна)
– перфоратор і бур діаметром 10 і довжиною не менше 65 мм
– викрутка хрестова (для прикручування гвинтів до панелі)
– молоток (для забивання анкерів або дюбелів)
– ключ гайковий №10 (для закручування гвинтів або анкерів)
Wall mount with adjustable tilt
for LCD (LCD / LED) TVs and monitors
KSL WM448N
Designed for TVs with the mounting unit VESA
min 200×100 mm, max 400×400 mm and a maximum weight of 40 kg.
Thank you for choosing KSL! All KSL products are made in Ukraine. Please read these
instructions before installing the wall mount! Installation should be carried out in strict
accordance to the instructions!
Installation Instructions

Tools required for installation:

– Pencil (to mark the drilling locations)
– The level (for proper horizontal mounting bracket)
– Punch and drill diameter of 10 and a minimum length of 65 mm
– Phillips screwdriver (to tighten the screws to the panel)
– Hammer (for driving anchors or dowels)
– Wrench №10 (for tightening the screws or anchors)
