KSL UKR2EP448 Quick Start Manual

Загальні вимоги безпеки
UA
• Компанія KSL рекомендує звернутись за допомогою по установці до спеціаліста.
• Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну.
• Монтаж повинен проводитись у суворій відповідності до інструкції!
• Кронштейн призначений для встановлення у внутрішніх приміщеннях.
• Перш ніж монтувати кронштейн, переконайтеся у відсутності проходження на місці кріплення електричного кабелю, газопроводу, сантехнічних розводок і
інших комунікацій.
• Ніколи не встановлюйте частини, що мають дефекти.
• Кріплення, що входить в комплект, призначене для бетонних або цегельних стін, товщина штукатурки не повинна перевищувати 3 мм. Для інших видів стін
знадобиться інше кріплення.
• Переконайтесь, що стіна витримає вагу кронштейну разом з телевізором.
• В комплекті є маленькі деталі, які можуть бути небезпечними і викликати задушення. Тримайте такі деталі в недоступному для дітей місці.
• Використання техніки, вага якої перевищує максимально допустиму, може призвести до травматичних випадків.
EN
General safety requirements
• Please read these instructions carefully before installing the wall mount
• Manufacturer recommends contacting a specialist for installation assistance.
• Installation should be carried out in strict accordance to the instructions
• The wall mount is designed for installation indoors only
• Make sure there are no electrical cables, gas, plumbing or other pipes which you could damage during installation process
• Never install parts that have defects
• The dowels and screws for the walls are intended for use only with concrete or brick walls. Plaster's thickness, if present, should not exceed 3 mm. For other types
of walls you will need other types of dowels.
• Make sure that the wall can support the combined weight of the equipment and components
• This product contains small items that could be a choking hazard if swallowed. Keep these items away from children/
Общие требования безопасности
RU
• Компания KSL рекомендует обратиться за помощью по установке к специалисту.
• Внимательно ознакомьтесь с данной инструкцией перед началом установки кронштейна.
• Монтаж должен проводиться в строгом соответствии с инструкцией!
• Кронштейн предназначен для установки во внутренних помещениях.
• Прежде чем монтировать кронштейн, убедитесь в отсутствии следования на месте крепления электрического кабеля, газопровода, сантехнических разводок
и других коммуникаций.
• Никогда не устанавливайте части, имеющие дефекты.
• Крепеж, входящий в комплект, предназначенный для бетонных или кирпичных стен, толщина штукатурки не должна превышать 3 мм. Для других видов стен
понадобится другое крепление.
• Убедитесь, что стена выдержит вес кронштейна вместе с телевизором.
• В комплекте есть маленькие детали, которые могут быть опасными и вызвать удушение. Держите такие детали в недоступном для детей месте.
• Использование техники, вес которой превышает максимально допустимую, может привести к травматическим случаев.
Необхідний для встановлення інструмент: Tools required for installation:
– Pencil (to mark the drilling locations)
– олівець (для розмітки місць свердління)
– The level (to make sure the product is
– рівень (для правильного горизонтального
mounted horizontally)
встановлення кронштейна)
– Hammer drill and the drill suited for
– перфоратор і бур діаметром 10 і довжиною не
concrete and brick walls (10 mm in
менше 60 мм
– викрутка хрестова (для прикручування гвинтів до diameter, at least 60 mm long)
панелі) – Phillips screwdriver
– молоток (для забивання анкерів або дюбелів) – Hammer
– ключ гайковий №10 (для закручування гвинтів або – Spanner size 10
анкерів)
Виробник: ТОВ "КСЛ 16" Manufacturer: LLC "KSL 16"
Адреса: м. Київ, вул. Сім'ї Сосніних, 9 Address: Kyiv, st. Sem'i Sosninykh, 9
Тел./факс: +38 044 225 29 07 Tel./fax: +38 044 225 29 07
E-mail: info@ksl.ua E-mail: info@ksl.ua
www.ksl.ua www.ksl.ua
Не підлягає обов'язковій сертифікації Not subject to mandatory certification
Не містить шкідливих речовин Doesn't contain harmful substances
Рекомендується зберігати в сухому місці
Recommended kept dry
Термін придатності необмежений
Shelf life is unlimited
Строк Гарантії 3 роки Warrany 3 years
Номер партії відповідає даті Lot number corresponds
виготовлення to the date of manufacturing
Виробник може змінювати комплектацію та характеристики виробу. Актуальну інформацію ви
можете знайти на сайті.
The manufacturer may change the components set and specification of the product. Relevant information
can be found on our website
Производитель может изменять комплектацию и характеристики изделия. Актуальную информацию
вы можете найти на сайте.
Необходимый для установки инструмент:
– карандаш (для разметки мест сверления
– уровень (для правильного
установки кронштейна)
– перфоратор и бур диаметром 10 и длиной не
менее 60 мм
– отвертка крестовая (для прикручивания винтов к
панели)
– молоток (для забивания анкеров или дюбелей)
– ключ гаечный №10 (для закручивания винтов или
анкеров)
Як монтувати кронштейн
Производитель: ООО "КСЛ 16"
Адрес: г. Киев, ул. Семьи Сосниных, 9
How to install TV wall mount
Тел./факс: +38 044 225 29 07
Как монтировать кронштейн
E-mail: info@ksl.ua
www.ksl.ua
Не подлежит обязательной сертификации
Не содержит вредных веществ
Рекомендуется хранить в сухом месте
Срок годности неограничен
Срок Гарантии 3 года
Номер партии соответствует дате
изготовления

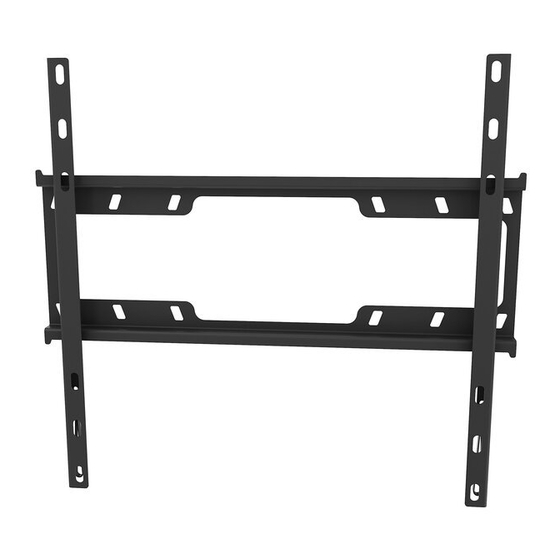

Кронштейн фиксированный для ТВ
горизонтальной
INCLUDED
10 50
А
6 60
B
8
Артикул: UKR2EP448
Комплектація/Components/Комплектация
х8
6 30
х4
C
8 20
х8
х4
D
х8
8 45
х4
E
32" 65"
VESA
MIN 200×200 MAX 400×400
25
MAX 25 KG
29 MM
х8
F
G х2
