FDV

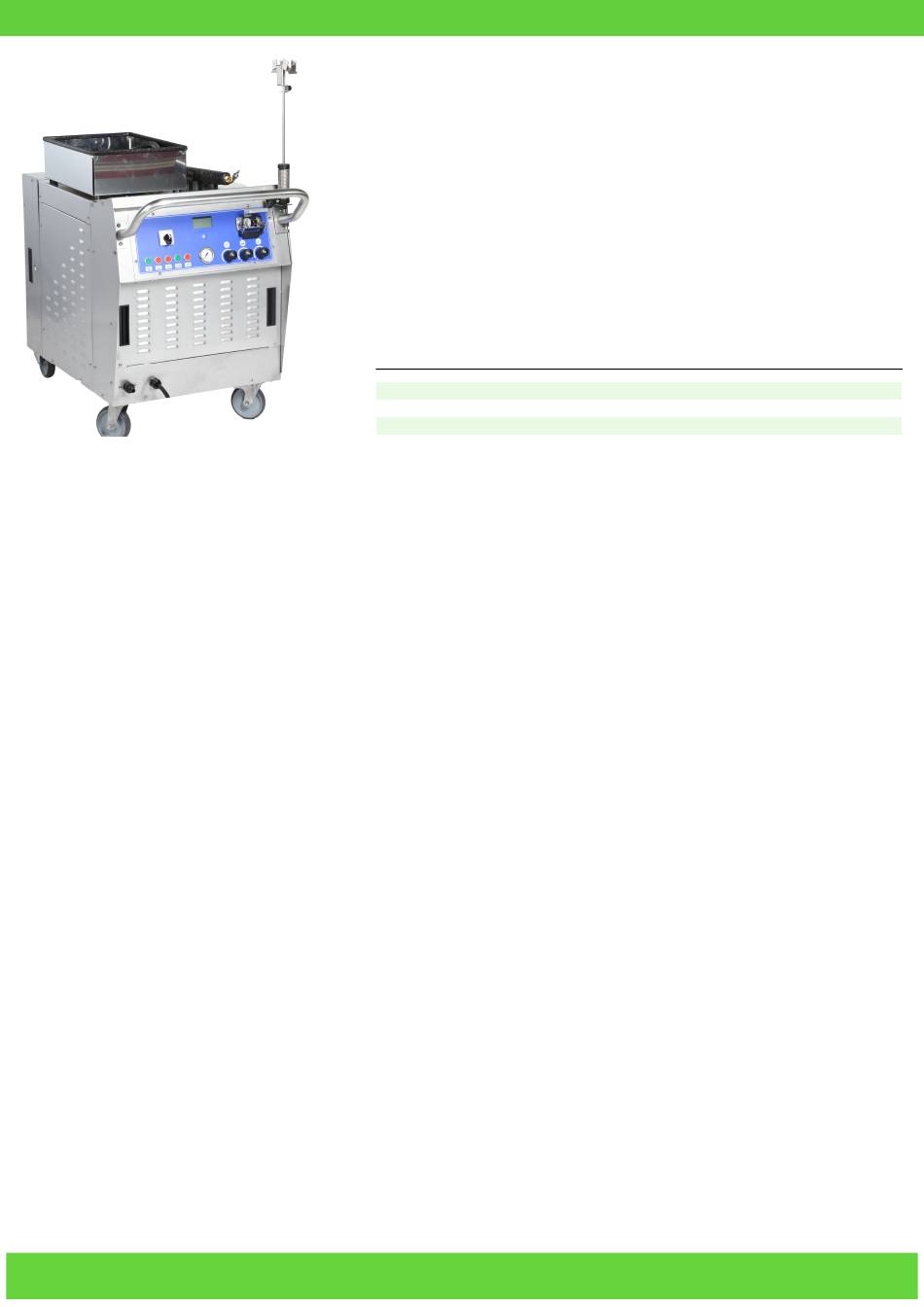

SG-70 9536 T
Art.no.: 163715
EAN: 7050481637151
SG-70 kombinerer damprensing og påføring av vaskemidler. SG-70 lar deg velge den mest
effektive metoden for alle rengjøringsjobber. Du kan rengjøre bare med damp, bare vann, damp
og vann, eller damp og vaskemiddel.
SG-70 Damprenser med profesjonell ytelse og utmerket kvalitet. Dampkraften, et naturlig element
med en temperatur opp 180°C og et trykk på 9 bar, garanterer en grundig rengjøring av alle
overflater uten skader. Den termodynamiske egenskapen gjør at damp kan trenge inn i dybden
for å oppløse gjenværende fett i alle rom og på alle overflater, ved å bruke veldig lite vann. Du får
et kvalitetsprodukt med kjele, chassis og vogn i rustfritt stål. Med SG-70 har man ubegrenset
arbeidstid. Takket være reservevanntanken kan maskinen fylles uten å slå den av. En meget god
maskin for autobransjen, HO.RE.CA, matvareindustrien og for rengjøring av store fellesområder.
Teknisk data
Voltage:
3x400-16,3 V-Amp
Weight:
167 Kg
Dimensions:
115x65x100 cm
Foma Norge AS
Advertisement
Table of Contents
Related Manuals for IPC SG-70 9536 T
Summary of Contents for IPC SG-70 9536 T
- Page 1 SG-70 9536 T Art.no.: 163715 EAN: 7050481637151 SG-70 kombinerer damprensing og påføring av vaskemidler. SG-70 lar deg velge den mest effektive metoden for alle rengjøringsjobber. Du kan rengjøre bare med damp, bare vann, damp og vann, eller damp og vaskemiddel.
- Page 2 Teknisk service Produsent: Importør: Foma Norge AS Org. Nr.: 915 740 243 Adresse: Regnbueveien 6, 1405 Langhus, Norge Telefon: 64 91 70 00 Epost: Post@foma.no Web: foma.no Avfallshåndtering Foma Norge AS...
- Page 3 Standardutstyr Steam/suction hose Steam lance curved Steam nozzle stainless with handle 10m stainless steel 250mm steel 1/4" Art. nr: IPIP40016 Art. nr: LCPR40109 Art. nr: UGEI40012 Foma Norge AS...
- Page 4 SG-70 Mod. 9536 MANUALE ISTRUZIONI INSTRUCTIONS MANUAL MANUEL D’ INSTRUCTIONS GENERATORI VAPORE STEAM GENERATORS GÉNÉRATEURS DE VAPEUR...
- Page 5 DESCRIZIONE SIMBOLI - DESCRIPTION OF SYMBOLS - DESCRIPTION SYMBOLES - BESCHREIBUNG DER SYMBOLE - DESCRIPCION DE LOS SIMBOLOS - DESCRIÇÃO DOS SÍMBOLOS LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L’USO PRIMA DI METTERE IN FUNZIONE L’AP- PARECCHIATURA PER LA PRIMA VOLTA. CAREFULLY READ THE USER INSTRUCTIONS BEFORE STARTING THE MACHINE FOR THE FIRST TIME.
- Page 6 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 - 3 -...
- Page 7 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12 - 4 -...
- Page 8 DICHIARAZIONE DI CONFORMITA’ “CE” “CE” KONFORMITÄTSERKLÄRUNG Dichiariamo sotto la nostra esclusiva responsabilità che il pro- Auf unserer Alleinverantwortung erklären wir, daß das Pro- dotto al quale questa dichiarazione si riferisce è conforme alle dukt, auf das sich diese Erklärung bezieht entspricht den fol- seguenti Direttive Comunitarie: genden Richtlinien der Europäischen Gemeinschaft: “CE”...
- Page 9 Italiano ISTRUZIONI ORIGINALI Il generatore di vapore non deve essere utilizzato in presenza Il testo è stato attentamente controllato, tuttavia, even- di atmosfera corrosiva o potenzialmente esplosiva (gas, vapori tuali errori di stampa dovranno essere comunicati al o nebbie infiammabili e/o polveri combustibili). costruttore.
-
Page 10: Operazioni Preliminari
Italiano - E’ necessario verificare questo fondamen- - Non utilizzare l’apparecchio con il cavo tale requisito di sicurezza, in caso di dubbio, di alimentazione danneggiato; per la sua richiedere un controllo accurato dell’impian- sostituzione rivolgersi esclusivamente ad un to da parte di personale professionalmente nostro centro di assistenza tecnica. - Page 11 Italiano Il montaggio di queste parti dovrà essere eseguito dall’utilizza- chio. tore tenendo conto delle istruzioni di montaggio. Importante Attenzione Rispettare le disposizioni fornite dalla società di Targhetta di identificazione: gestione del servizio idrico. Le regolamentazioni in vigore prevedono che l'apparecchio Assicurarsi all’atto dell’acquisto che il prodotto sia provvisto non venga allacciato alla rete di acqua potabile sprovvisto di targhetta.
- Page 12 Italiano prodotti sintetici! Fase vapore. In caso di prolungata azione del vapore, la cera, la lacca a Ultimata la fase di riempimento, si avvia la procedura di riscalda- tampone per mobili, il rivestimento in materiale sintetico o la mento acqua, sul Display "11" apparirà il simbolo della clessidra vernice possono staccarsi, deteriorarsi o formarsi macchie.
-
Page 13: Manutenzione
Italiano apposito spazzolino. (fig. 10). Pericolo Prima di eseguire qualsiasi manutenzione scollegare il gene- Pericolo ratore di vapore dalla rete elettrica scollegando la spina dalla Sostituire i vari accessori con tutti gli interruttori sull’impugna- presa. tura spenti. Non sostituire mai gli accessori mentre l’apparecchio eroga L’apparecchio è... -
Page 14: Caratteristiche Tecniche
Italiano Per la manutenzione e/o riparazione utilizzare solo ricambi Cause originali che offrono le maggiori caratteristiche di qualità, Manca Tensione. (Spia "1" spenta) affidabilità e sicurezza. Il mancato uso di ricambi originali Cavo o interruttore generale difettosi. libera il costruttore da ogni responsabilità e le trasferisce a chi esegue l'intervento. - Page 15 Italiano Inconveniente Causa Non esce vapore e la pompa continua a caricare. Addolcitore dell' impianto di trattamento acqua da ripristinare. Causa Rimedi E’ entrata aria nel circuito di alimentazione caldaia. Ripristinare le resine dell' addolcitore acqua. far riferimento Filtro acqua della pompa di ricarica intasato. al capitolo "manutenzione - rigenerazione resine impianto addolcitore".
-
Page 16: Classification Of Risks
English TRANSLATION OF ORIGINAL INSTRUCTIONS GENERAL SAFETY PRECAU- This text has been checked carefully. However, please no- tify the Manufacturer if you notice any typographical errors. TIONS FOR USING The manufacturer reserves the right to update this publi- STEAM GENERATORS cation without prior notice, for the purpose of improving the product. -
Page 17: Proper Use
English installation checked by a professional elec- with water. trician. An unearthed electrical installation absolves - Use suitable personal protection (gloves, the manufacturer of all liability for damage. face masks, etc.). - The appliance is electrically disconnected - Use water with a hardness of between 5° only when unplugged from the mains socket. -
Page 18: Operating Precautions
English The manufacturer waives all liability relating to use of the ap- Connecting the injection hose. pliance without a data plate. Products without a data plate are Insert the connector in the socket on the front of the appliance, considered anonymous and potentially hazardous. making sure the hooks fit correctly in place (fig. -
Page 19: Using The Steam Generator
English Turn the main switch to the "2" position. Press the detergent Warning! solution dispensing button "14" on the hand grip. For sanitising, refer to the relative protocols. Detergent solution is only dispensed when the appliance is in “Steam ready” status (indicator “4” on the control panel lit). USING THE STEAM GENERATOR The detergent solution flow rate can be regulated using the regulator knob “8”... -
Page 20: Maintenance
English the remaining quantity of softened water available. over 30 °Fr: 1200 litres of softened water are available. Press the arrow buttons "<" and ">" on the keypad "12" and the If the indicator "5" comes on, switch the appliance off and dis- display will show the quantity of softened water available before connect it from the mains power and water supplies. -
Page 21: Technical Characteristics
English Problem TECHNICAL CHARACTERISTICS The accessories do not fit perfectly. Cause Mod. SG 70 The connectors and quick couplings are dirty. Boiler volume Remedy Operating pres- Clean and lubricate the connectors and quick couplings. sure Steam temp. °C Problem No steam is dispensed. Boiler abs. - Page 22 English Problem Water drips from the accessories. Cause During the first few minutes of use, it is normal for condensate to form due to the difference in temperature between the ac- cessories and the steam. Remedy After a few minutes of use, the drips stop. If they continue, clean the boiler.
- Page 23 Français TRADUCTION DU MODE D’EMPLOI ORIGINAL phère corrosive ou potentiellement explosive (gaz, vapeurs Le texte a été contrôlé attentivement, cependant il peut ou brouillards inflammables et/ou poussières combustibles). contenir des erreurs typographiques qui devront être communiquées au fabricant. NORMES GÉNÉRALES DE SÉ- Afin d'améliorer le produit le fabricant se réserve le droit CURITÉ...
-
Page 24: Opérations Préalables
Français essentielle de sécurité; en cas de doute, - Ne pas utiliser l’appareil si le câble d’ali- demander à un professionnel qualifié de mentation est endommagé; le faire rempla- contrôler l'installation. cer exclusivement par un de nos centres Le fabricant ne peut être tenu pour res- d'assistance technique. - Page 25 Français assemblées par le fabricant. Certains éléments secondaires Attention de l’appareil peuvent être fournis démontés. L'appareil doit fonctionner avec de l'eau propre. De l'eau Le montage de ces parties devra être effectué par l’utilisateur sale ou sableuse peut endommager gravement l'appareil. selon les instructions de montage.
-
Page 26: Utilisation Du Générateur De Vapeur
Français En cas d'action prolongée avec de la vapeur, la cire, le vernis au utilisé quand le voyant "4" placé sur le panneau de commande tampon, le revêtement en matériau synthétique ou la peinture est allumé (fig.6). Le voyant "4" commence à clignoter lorsque peuvent se décoller, s'abîmer ou se tacher. -
Page 27: Entretien
Français Danger Danger Remplacer les différents accessoires lorsque tous les interrup- Avant tout entretien, débrancher le générateur de vapeur du teurs sur la poignée sont éteints. secteur en débranchant la fiche de la prise. Ne jamais remplacer les accessoires quand l'appareil débite de la vapeur;... -
Page 28: Caractéristiques Techniques
Français pièces détachées d'origine qui offrent les meilleures Pas de courant (Voyant "1" éteint) caractéristiques de qualité, fiabilité et sécurité. L'utilisa- Câble ou interrupteur défectueux. tion de pièces non d'origine dégage le fabricant de toute responsabilité. Solutions Seule la personne qui effectue l'intervention verra sa res- S'assurer qu'il y a bien du courant ponsabilité... - Page 29 Français Cause chapitre "entretien - régénération résines adoucisseur ". De l'air est entré dans le circuit d'alimentation chaudière. Filtre à eau de la pompe colmaté Pour l'entretien et/ou réparation utiliser uniquement des pièces détachées d'origine qui offrent les meilleures Solutions caractéristiques de qualité, fiabilité...
- Page 30 Note - Notes...
- Page 31 IP Cleaning S.r.l. Viale Treviso, 63 30026 Summaga di Portogruaro Venezia (Italy) T: +39 0421 205511 F: +39 0421 204227 E: info@ipcworldwide.com W: www.ipcworldwide.com...
- Page 32 Spare parts list Ref: GNVA40042 Model: STEAM GENERATOR SG-70 9536 T 400V IPC...
- Page 33 Table: LAMIERATO & ACC. Progressive number: 1 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 LAFN40783 BASE STM-SV.12 INX 1,00 0002 RTRT40049 WHEEL D.125 P. A.TR/GXF 2,00 0003 RTRT40048 TURNING WHEEL D.125 P. A.TR/GXR 1,00 0004 RTRT40047 TURNING WHEEL D.125 P.
- Page 34 Table: LAMIERATO & ACC. Progressive number: 1 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0040 LAFN40666 SUPPORT STM SG-50/H RC.ANT. IX. 1,00 0041 LAFN40667 SUPPORT STM SG-50/H RC.PST. IX. 1,00 0042 LAFN40668 SUPPORT STM SG-50/H RC.INF. IX. 1,00 0043 MPVR32197...
- Page 35 Table: LAMIERATO & ACC. Progressive number: 1 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0083 MELF40005 LAMP S.84 12Vdc LED GRN. EAO 2,00 0084 MEVR40190 WARNING LIGHT S.84 D.19.7 RD. 3,00 0085 MELF40007 LAMP S.84 12Vdc LED RED. EAO 3,00 Date: 03/02/2021 Selected part: GNVA40042...
- Page 36 Table: POMPA MOTORE & RACC. Progressive number: 2 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 MOMO40062 1PH MOTOR RPM 187 W 230-50 1,00 0002 PPBP40006 PUMP 150LT/H S/BY-P OT PR15AH 1,00 0003 RCVR00574 ELBOW 3/8" M/F A10 1,00 0004 RCVR40169...
- Page 37 Table: POMPA MOTORE & RACC. Progressive number: 2 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0043 RCVR40165 NIPPLE 1/4 - 1/4 CN 3PZ. NK. 2,00 0044 MEEV40013 SOLENOID VALVE S.67 2V.1/4F 230V D.2.5 2,00 0045 LAFN40943 TUBE D.
- Page 38 Table: POMPA MOTORE & RACC. Progressive number: 2 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0085 LAFN40799 TUBE D.8 STM SV.12/PV RM. 1,00 0086 TBBP41919 L.P. HOSE D. 6- 8 TEFLON 1,95 0087 TBCO06945 L.P. HOSE D. 6-12 10BAR C.PRESS 0,70 0088 RCVR40006...
- Page 39 Table: BOILER Progressive number: 3 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 RCDS40221 CAP 1/2 M STM-SV.16 IX 1,00 0002 GUGO40063 O-RING D. 22.5 X 3 FKM.75SH 1,00 0003 LAFN40765 CYLINDER STEAMER SV.16 INX. 1,00 0003 LAFN40766...
- Page 40 Table: SCHEMA ELETTRICO Progressive number: 4 Validity Ref. K Part n. Part n. 2 Description Quantity From Price MECI46804 SENSOR LEVEL S1.PML.M16 +KIT GU/DA-FST 1,00 MECI40006 SENSOR LEVEL S1.PML.XD.FPJ FST. 1,00 MECI40043 COMMUTAT.SWITCH BRM 0-1-2 BIP.12A +M.C12 1,00 MECB40136 BUZZER D.32 KPEG260 3-28V CBL. 1,00 MEPF40046 PRESSURE SWITCH XP401 1/4M 8.5BAR AUT.
