8637337EBL

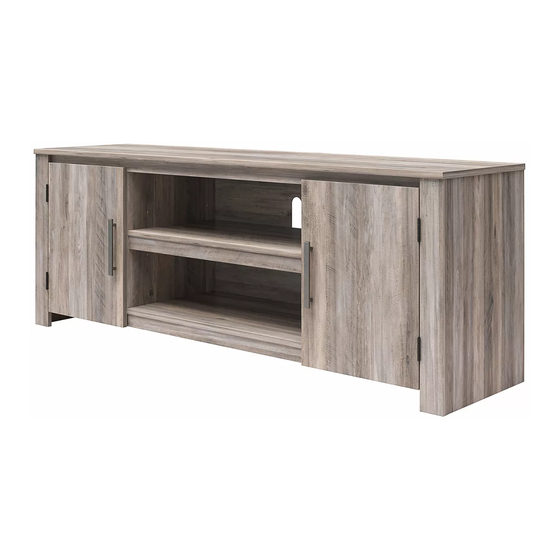

TV Stand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Visit: www.ameriwoodhome.com
WARNING
This piece of furniture can overturn and cause serious
injuries & or death.
Anchor the furniture to a stud in the wall (if this is required).
Do not allow children to climb on furniture
Keep heavier items on lower shelves.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B348637337EBL1
Tough
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Ameriwood HOME Aldridge 8637337EBL
Summary of Contents for Ameriwood HOME Aldridge 8637337EBL
- Page 1 8637337EBL TV Stand B348637337EBL1 Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product! Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free) Easy Tough Visit: www.ameriwoodhome.com Assembly Difficulty Meter WARNING Follow Ameriwood Home This piece of furniture can overturn and cause serious injuries & or death. Anchor the furniture to a stud in the wall (if this is required). Do not allow children to climb on furniture Tube Keep heavier items on lower shelves.
-
Page 2: Helpful Hints
Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Tube Visit ameriwoodhome.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 ameriwoodhome.com... -
Page 3: Before You Start
Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Parts are labeled on the surface or edge of the part Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. Arrow to point towards end hole in edge of part. End hole Press CAM BOLT into hole. Press CAM LOCK into hole. Using a screwdriver, turn the CAM LOCK clockwise to lock the CAM LOCK and CAM BOLT into their holes Press parts together so CAM BOLT inserts and fastening parts together. into edge hole. 3 ameriwoodhome.com... - Page 4 Before You Start Please Note: You may need to lightly tap the wood dowels into the holes during your assembly process. 4 ameriwoodhome.com...
-
Page 5: Board Identification
Board Identification Not actual size Right Partition Left Panel Left Partition Right Panel 38637337040 38637337010 38637337030 38637337020 Adjustable Shelf Bottom 38637337070 38637337060 38637337050 Front Molding (2) Shelf Rail Rear Support Door (2) 38637337110 38637337100 38637337090 38637337080 5 ameriwoodhome.com... - Page 6 Board Identification Not actual size Right Rail Left Rail 38637337130 38637337120 Solid Back (2) 38637337140 This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. BACK PANEL Back Panel BACK K863733701 PANEL 6 ameriwoodhome.com...
-
Page 7: Part List
Note that your unit may contain extra hardware Part List Actual Size (x12) (x4) (x14) (x12) #A22700 #A21660 #A23030 #A22710 cam lock confirmat screw wood dowel cam bolt (x16) (x4) #A12120 #A80250 #8 x 7/16" ph pn shelf support (x2) #A31000 single mag catch Not Actual Size (x2) (x32) (x4) #A52697 #A21110 #A17400 handle nail 5/8" bolt (x18) #A22760 quickloc... - Page 8 Part List Not Actual Size #B64376 TV warning label (x4) #A60110 hinge 8 ameriwoodhome.com...
- Page 9 STEP 1 (x1) (x2) (x2) (x2) Be sure quickloc (10) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. Proper cam orientation 9 ameriwoodhome.com...
- Page 10 STEP 2 (x1) (x2) (x2) (x2) Be sure quickloc (10) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. Proper cam orientation 10 ameriwoodhome.com...
- Page 11 STEP 3 (x2) (x1) (x1) (x2) Proper cam orientation 11 ameriwoodhome.com...
- Page 12 STEP 4 (x2) (x1) (x1) (x2) Proper cam orientation 12 ameriwoodhome.com...
- Page 13 STEP 5 (x8) 13 ameriwoodhome.com...
- Page 14 STEP 6 (x8) 14 ameriwoodhome.com...
- Page 15 STEP 7 (x8) Be sure quickloc (10) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. 15 ameriwoodhome.com...
- Page 16 STEP 8 Turn clockwise to lock both parts together 16 ameriwoodhome.com...
- Page 17 STEP 9 (x2) (x4) Proper cam orientation Proper cam orientation 17 ameriwoodhome.com...
- Page 18 STEP 10 Turn clockwise to lock both parts together raw edge 18 ameriwoodhome.com...
- Page 19 STEP 11 (x4) Be sure quickloc (10) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. 19 ameriwoodhome.com...
- Page 20 STEP 12 Turn clockwise to lock both parts together raw surface 20 ameriwoodhome.com...
- Page 21 STEP 13 (x8) (x4) 21 ameriwoodhome.com...
- Page 22 STEP 14 Turn clockwise to lock both parts together 22 ameriwoodhome.com...
- Page 23 STEP 15 Turn clockwise to lock both parts together 23 ameriwoodhome.com...
- Page 24 STEP 16 (x4) 24 ameriwoodhome.com...
- Page 25 STEP 17 25 ameriwoodhome.com...
- Page 26 STEP 18 26 ameriwoodhome.com...
- Page 27 STEP 19 27 ameriwoodhome.com...
- Page 28 STEP 20 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY. Carefully place the unit onto its front. Attach the back panel as shown nailing straight into the raw edges. Assure that the unit is square. (x32) BACK PANEL Flush bottom edge of the back panel with the bottom edge of the bottom (F). 28 ameriwoodhome.com...
- Page 29 STEP 21 (x2) Be sure quickloc (10) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. 29 ameriwoodhome.com...
- Page 30 STEP 22 Turn clockwise to lock both parts together 30 ameriwoodhome.com...
- Page 31 STEP 23 (x4) 31 ameriwoodhome.com...
- Page 32 STEP 24 (x2) (x4) (x2) 32 ameriwoodhome.com...
- Page 33 STEP 25 (x8) Assemble both doors (H) as shown. 33 ameriwoodhome.com...
- Page 34 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. Apply TV Warning label to your unit for future reference. Notice: Once you apply this label to your unit, you cannot remove it. 60 lbs 27.22 kg (top) #B64376 TV warning label 20 lbs 9.07 kg (bottom each space) 20 lbs 9.07 kg (adj shelf) Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc. 410 East First Street South Wright City, MO 63390 636‐745‐3351 4. Site of Manufacture: Cornwall, ON 5. See front page of instruction manual for date of manufacture. 34 ameriwoodhome.com...
- Page 35 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 35 ameriwoodhome.com...
- Page 36 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo para referencia en el futuro. No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Visitar: www.ameriwoodhome.com ADVERTENCIA Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo. Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble. Antes de empezar (página 4) Tenga en cuenta: Es posible que deba golpear ligeramente las clavijas de madera en los orificios durante su ...
- Page 37 Español Página 6 Esta pieza es una construcción de cartón. No está hecho de madera, pero es necesarios para el montaje de su unidad. Página 7 Tenga en cuenta que la unidad puede contener hardware adicional Página 9, 10, 15, 19, 29 Asegúrese de que el quickloc (10) esté colocado como se muestra antes de insertarlo en el orificio. Toque con un martillo para insertar completamente. Página 9, 10, 11, 12, 17 Orientación adecuada de la leva Página 18 borde crudo Página 16, 18, 20, 22, 23, 30 Gire en el sentido de las agujas del reloj para bloquear ambas partes juntas Página 20 superficie en bruto Página 28 IMPORTANTE! EL PANEL DE ATRAS ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE. Coloque la unidad en su parte delantera Acople el panel posterior como se muestra clavándolo directamente en los bordes sin rematar. Asegúrese de que la unidad esté derecha. La distancia de esquina a esquina debe ser la misma. Borde inferior enrasado del panel posterior con el borde inferior de la parte inferior (F). Página 33 Ensamble ambas puertas (H) como se muestra. 37 ameriwoodhome.com...
- Page 38 Español Página 34 ‐ página de límite de peso CARGA MAXIMA Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede causar inestabilidad, colapsarse y/o causar serias lesiones. Aplique la etiqueta de advertencia de TV a su unidad para futuras referencias. Aviso: Una vez que coloque esta etiqueta en su unidad, no podrá quitarla. Página 35 ‐ página de registro Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios! Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 38 ameriwoodhome.com...
- Page 39 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) Visitez: www.ameriwoodhome.com AVERTISSEMENT Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs. Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis. Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage Page 4 Vous devrez peut‐être puiser légèrement les chevilles en bois dans les trous pendant votre processus d’assemblage.
- Page 40 Français Page 6 Cette pièce est une construction en carton. Il n’est pas fait de bois, mais est nécessaire pour l’assemblage de votre unité. Page 7 Notez que votre appareil peut contenir du matériel supplémentaire Page 9, 10, 15, 19, 29 Assurez‐vous que le quickloc (10) est positionné comme indiqué avant d’insérer dans le trou. Appuyez avec un marteau pour insérer complètement. Page 9, 10, 11, 12, 17 Bonne orientation de la came Page 18 bord brut Page 16, 18, 20, 22, 23, 30 Tournez dans le sens des aiguilles d’une montre pour verrouiller les deux parties ensemble Page 20 surface brute Page 28 IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PARTIE STRUCTURELLE DE CETTE UNITÉ ET DOIT ÊTRE INSTALLÉ CORRECTEMENT. Placez l'unité sur son devant. Fixez le panneau arrière comme indiqué en clouant directement dans les bords bruts Assurez‐vous que l'unité est carrée. La distance d'un coin à l'autre doit être égale Affleurez le bord inférieur du panneau arrière avec le bord inférieur du bas (F). Page 33 Assemblez les deux portes (H) comme indiqué. 40 ameriwoodhome.com...
- Page 41 Français Page 34 ‐ limite de poids CHARGES MAXIMALES Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves. Appliquez l'étiquette d'avertissement TV sur votre appareil pour référence future. Remarque: Une fois que vous avez appliqué cette étiquette à votre unité, vous ne pouvez pas l'enlever. Page 35 ‐ page d'inscription Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit "Ameriwood Home", et de nous donner vos commentaires précieux. Merci 41 ameriwoodhome.com...
