Videx DK8K-1 Installation Instructions Manual

DK8K-1/2
Digiphone Kit
NORME GENERALI DI INSTALLAZIONE
Per eseguire una corretta installazione è necessario impiegare esclu-
sivamente parti VIDEX, seguire scrupolosamente quanto indicato negli
schemi di collegamento e tenere presenti le norme generali d'installa-
zione:
• Realizzare gli impianti secondo le vigenti normative nazionali ed in
ogni caso si consiglia di prevedere, per i conduttori dell'impianto, una
canalizzazione distinta da quella della linea elettrica (vedi paragra-
fo seguente per il collegamento alla linea elettrica e l'installazione
dell'alimentatore);
• Impiegare conduttori con sezioni tali da avere:
- resistenza complessiva inferiore a 10Ω per quelli della linea fonica
e di comando;
- resistenza complessiva inferiore a 3Ω per quelli della serratura e di
alimentazione;
• Verifi care le connessioni prima di dare alimentazione all'impianto;
• Alimentare l'impianto ed eseguire il collaudo verifi candone tutte le fun-
zioni.
COLLEGAMENTO ALLA RETE ELETTRICA
ED INSTALLAZIONE DELL'ALIMENTATORE
La realizzazione dell'impianto deve essere eseguita nel rispetto delle
vigenti normative nazionali, in particolare si raccomanda di:
• Collegare l'impianto alla rete elettrica tramite un dispositivo di interru-
zione omnipolare che abbia una distanza di separazione del contatto
di almeno 3mm per ciascun polo e che sia in grado di disconnettere
tutti i poli simultaneamente;
• Il dispositivo di interruzione omnipolare deve essere posizionato in un
luogo tale da consentirne un facile accesso in caso di necessità.
Installazione dell'alimentatore
• Rimuovere i coperchi copri-morsetti svitando le relative viti e tirandoli
verso l'alto;
• Fissare l'alimentatore su barra DIN o direttamente a parete utilizzan-
do le viti ed i relativi tasselli ad espansione forniti a corredo;
• Togliere la tensione di rete tramite il dispositivo sopra indicato ed ese-
guire le connessioni come previsto dagli schemi proposti (la connes-
sione verso la rete va effettuata in base alla tensione disponibile 127
o 230Vac).
• Verifi care che non vi siano errori di connessione e che i fi li siano ben
serrati nei morsetti;
• Inserire a scatto i coperchi copri-morsetti e fi ssarli tramite le relative
viti;
• Eseguiti tutti i collegamenti, dare tensione all'impianto.
AZIONAMENTO SERRATURA
PROTEZIONE DAI DISTURBI
L'azionamento della serratura elettrica può provocare degli spike, per
evitare tale inconveniente si consiglia di collegare tra i terminali della
serratura un varistore (Fig.1A) o un diodo (Fig.1B) a seconda che la
serratura sia in alternata o in continua.
Installation Instructions
Istruzioni di installazione
Fig.1A
GENERAL DIRECTIONS FOR INSTALLATION
In order to achieve the best results from the schematics described it is
necessary to install only original VIDEX equipment, strictly keeping to
the items indicated on each schematic and follow these General Direc-
tions for Installation:
• The system must be installed according to national rules in force, in
any case the running of cables of any intercom unit must be carried
out separately from the mains (see the next paragraph for connection
to mains and power supply installation);
• All multipair cables should be compliant to CW1308 specifi cation
(0.5mm twisted pair telephone cable.
• Cables for speech line and service should have a max resistance of
10Ω
• Lock release wires should be doubled up (Lock release wires and
power supply wires should have a max resistance of 3Ω);
• The cables sizes above can be used for distances up to 50m. On
distances above 50m the cable sizes should be increased to keep the
overall resistance of the cable below the RESISTANCES indicated
above;
• Double check the connections before power up;
• Power up the system then check all functions.
CONNECTION TO MAINS AND
POWER SUPPLY MOUNTING INSTRUCTION
The system must be installed according to national rules in force, in
particular we recommend to:
• Connect the system to the mains through an all-pole circuit breaker
which shall have contact separation of at least 3mm in each pole and
shall disconnect all poles simultaneously;
• The all-pole circuit breaker shall be placed for easy access and the
switch shall remain readily operable.
Power Supply Installation
• Remove the terminal side covers by unscrewing the retaining
screws;
• Fix the power supply to a DIN bar or directly to the wall using two
expansion type screws;
• Switch off the mains using the circuit breaker mentioned above and
then make the connections as shown on the installation diagrams;
• Check the connections and secure the wires into the terminals;
• Replace the terminal covers and fi x them using the relevant screws;
• When all connections are made, restore the mains.

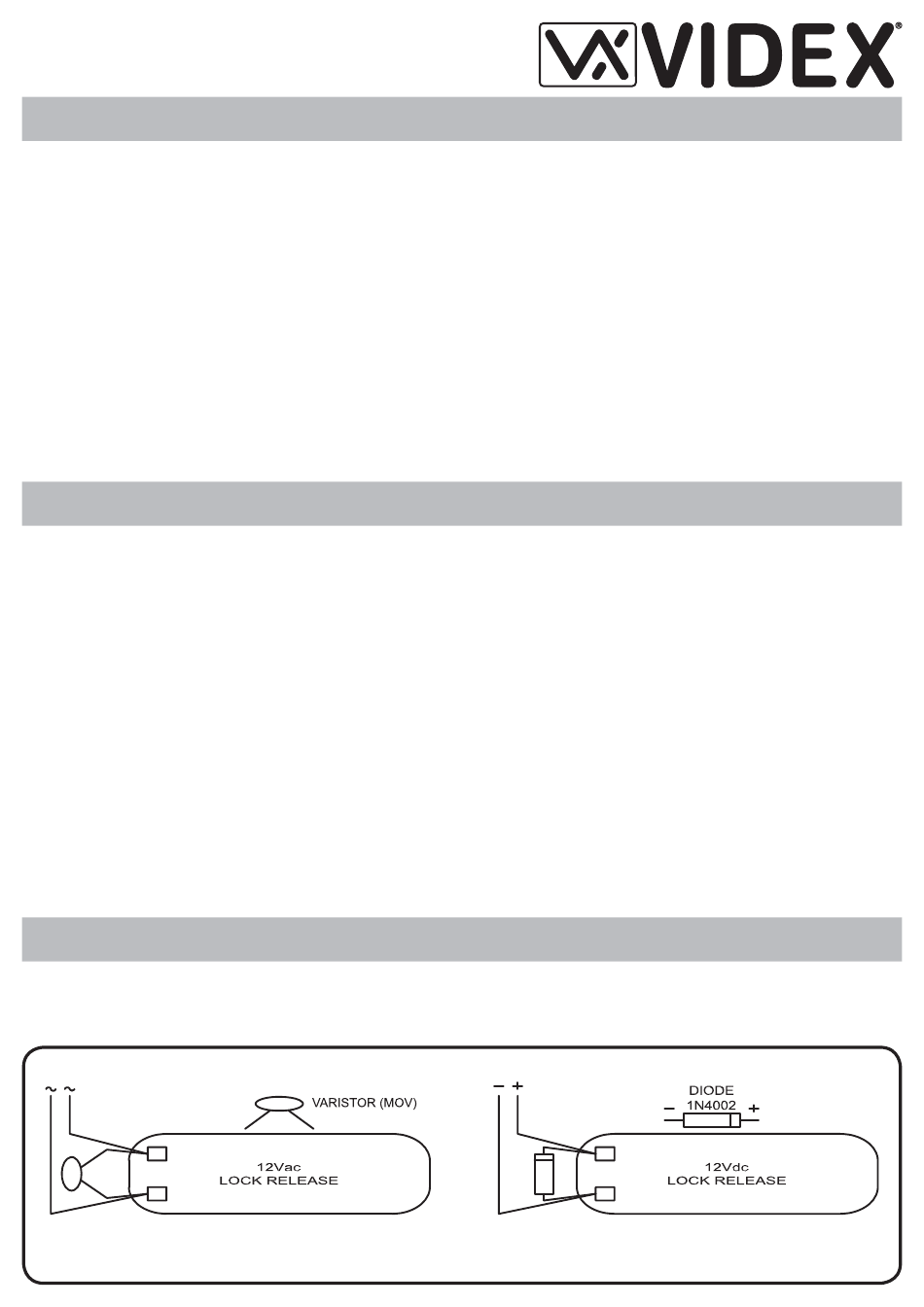

A MOV (VARISTOR) must be fi tted across the terminals on AC lock
release (Fig.1A) and a diode must be fi tted across the terminals on a
DC lock release (Fig.1B) to suppress back EMF voltages. Connect this
components to the lock releases as shown in fi gures.
DK8K 1.0 05/10/07 06/09/10
LOCK RELEASE
BACK EMF PROTECTION
Fig.1B
