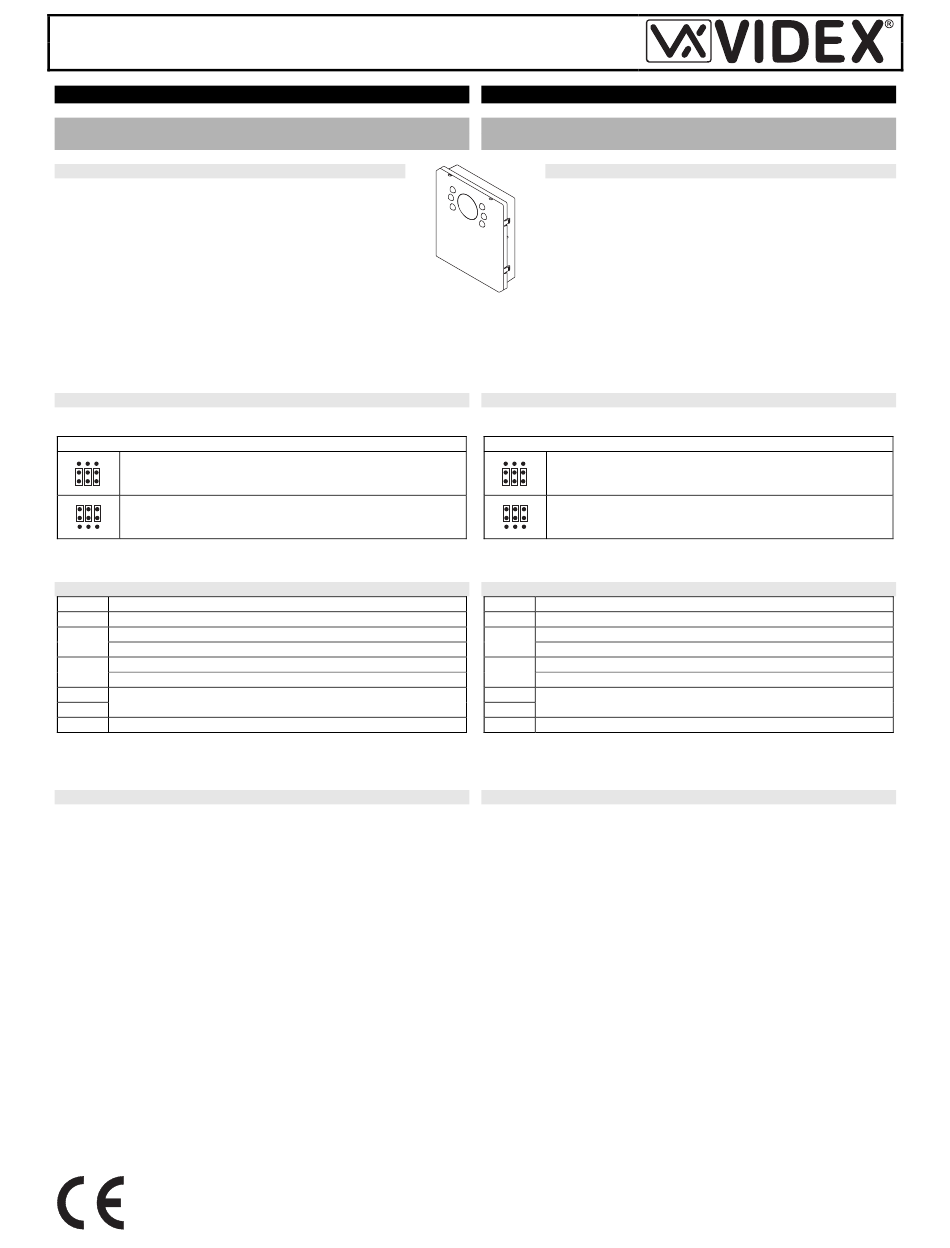

Videx 4830 Installation Instruction

Art.4830
INSTALLATION INSTRUCTION
4830 - CAMERA MODULE FOR COAX OR BALANCED VIDEO
SYSTEM
ART.4830
This module is equipped with a CCD camera with auto iris lens
complete with LED's for illumination. The module is available
in black and white or colour version (put "/colour" after the
product code).
The illumination LED's are infrared for B&W cameras and
white light for colour cameras.
The camera has horizontal and vertical adjustment (10
degrees). The unit can be configured to work on systems with
coax video signal or on systems with balanced video signal
(non coax). Used on video door entry systems combine with the speaker
unit Art.4837 or 4838.
VIDEO SYSTEM SETUP
The video system setup is carried out using the three jumpers accessible
from the backside of the module.
Jumpers Settings
Coax video system: terminal M = video signal ground,
terminal V = video signal
System with balanced video signal (non coax): terminal M =
V2 = video signal synch.+, V = V1 = video signal synch.-
TERMINALS:
I Camera power supply input 14-20Vdc
F1 Camera power supply ground
M - Video signal ground (coax video system)
M/V2
V2 - Video signal synch.+ (balanced video system)
V - Video signal (coax video system)
V/V1
V1 - Video signal synch.- (balanced video system)
SB1
12V input to supply the anti-mist resistor
SB2
G
Spare terminal for video earth (not internally linked)
TECHNICAL SPECIFICATION
Power Supply: 14-20Vdc
Power Consumption: 200mA max
Working Temperature: -10 +50 C
The product is CE marked demonstrating its conformity and is for distribution within all
member states of the EU with no restrictions.
This product follows the provisions of the European Directives
89/336/EEC & 92/31/EEC (EMC),
73/23/EEC (LVD) and 93/68/EEC (CE marking).
Camera Module (coax – non coax)
Modulo Telecamera (coassiale e no)
ISTRUZIONI D'INSTALLAZIONE
4830 - MODULO TELECAMERA PER SISTEMI CON VIDEO
COASSIALE O BILANCIATO
ART.4830
Modulo equipaggiato con telecamera CCD autofocus completa
di LED d'illuminazione. Il modulo è disponibile con telecamera
in bianco e nero o a colori (aggiungere "/color" al codice
prodotto). I LED per l'illuminazione sono ad infrarossi per la
versione con telecamera bianco e nero e ad emissione di luce
bianca per la versione con telecamera a colori. La telecamera
può essere orientata in orizzontale ed in verticale con 10 gradi
di libertà. Il modulo può essere configurato per l'utilizzo in
Art.4830 sistemi dove il video viene trasmesso tramite cavo coassiale o
sistemi con segnale video bilanciato (non coassiale). Viene utilizzato nei
sistemi videocitofonici in abbinamento ai moduli portiere elettrico Art.4837
o 4838.
CONFIGURAZIONE SISTEMA VIDEO
La configurazione del sistema video viene fatta tramite tre jumper presenti
sul retro del modulo.
Impostazione jumper
Sistema con segnale video coassiale: morsetto M = massa
segnale video, morsetto V = segnale video
Sistema con segnale video bilanciato (non coassiale):
morsetto M = V2 = segnale video sinc.+, V = V1 =
segnale video sinc.-
MORSETTIERA:
I Ingresso alimentazione telecamera 14-20Vdc
F1 Massa alimentazione telecamera
M - Massa segnale video (segnale video coassiale)
M/V2
V2 - Segnale video sinc.+ (segnale video bilanciato)
V - Segnale video (segnale video coassiale)
V/V1
V1 - Segnale video sinc.- (segnale video coassiale)
SB1
Ingresso 12V per alimentazione resistenza anti-condensa
SB2
G
Morsetto di rilancio massa video (non collegato internamente)
SPECIFICHE TECNICHE
Tensione d'alimentazione:
Assorbimento:
Temperatura di lavoro:
Il prodotto è marchiato CE a dimostrazione della sua conformità e può essere distribuito
liberamente all'interno dei paesi membri dell'unione europea EU.
Questo prodotto è conforme alle direttive Europee
89/336/EEC & 92/31/EEC (EMC),
73/23/EEC (LVD) e 93/68/EEC (Marcatura CE).
