This instruction manual contains important information necessary for the

proper assembly and safe use of the appliance.

•

Read and follow all warnings and instructions before assembling and

using the appliance.

•

Keep this manual for future reference.

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at U.S.A:1-800-913-8999, 8 a.m.-5 p.m., PST, Monday-Friday.

720/730-0896BK

Operating Instruction

Instructions d'opération

FOR OUTDOOR USE ONLY.

PARA EXTERIOR SÓLAMENTE.

POUR USAGE EXTÉRIEUR SEULEMENT.

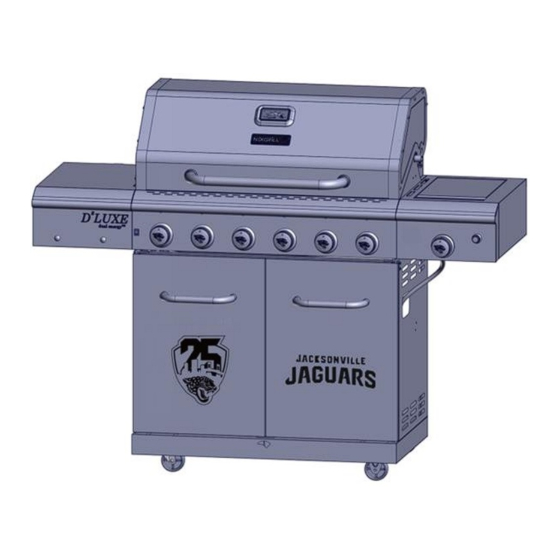

Outdoor Gas Grill

Parrilla de gas para

exteriors

Instrucciones

de operación

Gril à gaz extérieur

19000734A1

Pages 2 – 21

Páginas 22-41

Pages 42-61

Table of Contents

Chapters

Need help?

Do you have a question about the DELUXE 720-0896BK and is the answer not in the manual?

Questions and answers

Summary of Contents for Nexgrill DELUXE 720-0896BK

Page 1 Outdoor Gas Grill Operating Instruction Pages 2 – 21 Parrilla de gas para exteriors Instrucciones de operación Páginas 22-41 Gril à gaz extérieur Instructions d’opération Pages 42-61 19000734A1 SERIAL # ____________________ MFG. DATE _____________________ PURCHASE DATE: _____________________ NÚM. DE SERIE ______________ FECHA DE MANUFACTURA ______________ FECHA DE COMPRA ______________ NUMÉRO DE SÉRIE _______________ DATE DE FABRICATION _______________ DATE D’ACHAT _______________ •...
Page 2: Table Of Contents
• El presente manual de instrucciones contiene información importante que lo ayudará a armar el dispositivo correctamente y a utilizarlo de manera segura. • Antes de armar y utilizar el dispositivo, lea y siga todas las advertencias e instrucciones. • Conserve el presente manual para consultas futuras.
Page 3: Safety Instruction
Safety Instruction DANGER WARNING If you smell gas: 1. Do not store or use gasoline or other flammable liquids or vapors in the • Shut off gas to the appliance. vicinity of this or any other appliance. • Extinguish any open flame. •...
Page 4 WARNING CAUTION: Beware of Flashback Do not try lighting this appliance without reading the “LIGHTING INSTRUCTIONS” section of this manual. CAUTION: Spiders and small insects occasionally spin webs or make nests in the grill TESTED IN ACCORDANCE WITH ANSI Z21.58-2018 • burner tubes during transit and CSA 1.6-2018 STANDARD FOR OUTDOOR COOKING warehousing.
Page 5 • LP-Gas Supply System DO NOT use this appliance under overhead combustible surfaces. This outdoors cooking gas appliance is not • If the information is not followed intended to be installed in or on recreational vehicles exactly, a fire resulting in death 304.8 mm and/or boats.
Page 6 When using the grill, do not touch the grill rack, burner grate WARNING or immediate surroundings as these areas become Keep a spray bottle of soapy water near the gas supply extremely hot and could cause burns. Use only dry valve and check the connections before each use.
Page 7: Gas Hook-Up
Gas Hook-Up L.P. TANK REQUIREMENT Make sure all burner valves are in their off position. Inspect valve connections, port, and regulator assembly. A dented or rusty L.P. tank may be hazardous and should be Look for any damage or debris. Remove any debris. checked by your L.P.
Page 8: Leak Testing
Leak Testing GENERAL ALWAYS CHECK FOR LEAKS AFTER EVERY L.P. TANK CHANGE Although all gas connections on the grill are leak tested at the factory prior to shipment, a complete gas leak test check must be performed at the installation site due to possible mishandling in shipment, or excessive pressure unknowingly Check all gas supply fittings for leaks before each use.
Page 9: Operation Instruction
Operating Instructions GENERAL USE OF THE GRILL AND ROTISSERIE NOTE: The hot grill sears the food, sealing in the juices. The more thoroughly the grill is preheated, the faster the meat Each main burner is rated at 10,000 BTU/hr. The main grill browns and the darker the grill marks.
Page 10: Component Identification
Sear Burner Match Light Main Burner 1. If the burner will not light after several attempts then the burner can be match lit, before using the match allow 5 minutes for any accumulated gas to dissipate. 2. Clip a match on one end of the lighting rod. 3.
Page 11: Natural Gas Conversion
Natural Gas Conversion WARNING This conversion kit shall be installed by a qualified service agency in accordance with the manufacturer’s instructions and all applicable codes and requirements of the authority having jurisdiction. If the information in these instructions is not followed exactly, a fire, explosion or production of carbon monoxide may result causing property damage, personal injury or loss of life.
Page 12 Installing the Natural gas regulator Connect the brass connector on one end of the 3.04 m / 10 ft PVC flexible gas supply hose to the Natural gas Turn off the main gas supply valve. pressure regulator. Disconnect 20 lb LP gas fuel tank (if present). Turn off all burner control valves.
Page 13 Use a 6 mm socket and wrench or 6 mm nut driver to Use 6 mm socket wrench or 6 mm nut driver to remove remove the brass orifice from the end of the gas valve. the orifice. Replace with the Natural gas orifice. Replace with the Natural gas orifice.
Page 14 Check that burner operates at the new high flame setting. Adjust High/Low Flame Setting Screw It may be necessary to adjust the screw setting slightly more to get the ideal burner flame height. When converting from LP to Natural gas, you will need to adjust the high flame setting screw for ideal burner flame Replace the control knobs and turn off the burner.
Page 15: Care And Maintenance
Care and Maintenance STAINLESS STEEL Warning: If you wish to replace main burner, we There are many different stainless steel cleaners available. strongly recommend that you hire a professionally Always use the mildest cleaning procedure first, scrubbing trained technician to replace it. Please understand that in the direction of the grain.
Page 16: Troubleshooting
Troubleshooting SPIDER AND INSECT WARNING COOKING TEMPERATURES Checking and cleaning burner/ venturi tubes for insects and High setting-Use this setting for fast warm-up, for searing insect nests. A clogged tube can lead to a fire beneath the steaks and chops, and grilling. grill.
Page 17: Ordering Parts
PROBLEM SOLUTION Grill only heats to 93-149°C / 200-300°F. Check to see if the fuel hose is bent or kinked. Make sure the grill area is clear of dust. Make sure the burner and orifices are clean. Check for spiders and insects. The regulator has a safety device that restricts the flow of gas in the event of a leak.
Page 18: Grill Cooking Chart
Grill Cooking Chart WEIGHT OR HEAT APPROXIMATE SPECIAL INSTRUCTIONS FOOD THICKNESS SETTING TIME AND TIPS Slice. Dot with butter or margarine. Wrap in Vegetables heavy -duty foil. Grill, turning occasionally. Fresh Beets Grill, turning once. Brush occasionally with Carrots Medium 12 to 20 minutes melted butter or margarine.
Page 19 WEIGHT OR HEAT APPROXIMATE SPECIAL INSTRUCTIONS FOOD THICKNESS SETTING TIME AND TIPS Grill, turning occasionally. 30 to 40 Ribs Medium During last few minutes brush with barbecue minutes sauce. Turn several times. Ham steaks 2.5 cm / 1 in. High 4 to 8 minutes Trim edges.
Page 20: Grill Recipe Suggestion
Grill Recipe Suggestion BBQ SALMON 1 20 oz. Can pineapple chunks in juice, 1/8 tsp. pepper drained half hour before cooking, turn 4 cups thinly sliced potatoes (4 medium- 2 large salmon steaks the burner to the grill on full. Drain sized potatoes) 2 tbs.
Page 21 FAJITAS EGGPLANT CAVIAR PORK ROAST 1-1/2 lb. flank steak or boned chicken 1 large eggplant Apple cider vinegar basting sauce: breasts 1 c. apple cider vinegar 2 tbs. olive oil 2 tbs. oil 2 tbs. wine vinegar 6 oz. water ½...
Page 22: Limited Warranty
The manufacturer reserves the right to require photographic evidence of damage, or that defective parts be returned, postage and/or freight pre-paid by the consumer, for review and examination. Nexgrill’s obligation is limited to repair, replacement, or depreciated value, at the option of Nexgrill.
Page 23 Índice Instrucciones de seguridad ....Localización y resolución de problemas ..Conexión de gas ..... . Ordenar repuestos.
Page 24: Instrucciones De Seguridad
Instrucciones de seguridad PELIGRO ADVERTENCIA En caso de que usted huela gas: 1. No almacene ni use gasolina u otros líquidos o vapores inflamables en las • Cierre el suministro de gas del cercanías de este o cualquier otro dispositivo. dispositivo.
Page 25 ADVERTENCIA PRECAUCIÓN: Tenga cuidado con los No intente encender este dispositivo sin antes leer la fogonazos sección “INSTRUCCIONES DE ENCENDIDO” en el presente manual. PRECAUCIÓN: Las arañas e insectos pequeños pueden ocasionalmente PROBADO CONFORME AL ESTÁNDAR ANSI Z21.58- tejer telillas o hacer nidos en los tubos de 2018 •...
Page 26 • NO instale esta unidad en recintos combustibles elevados. No Sistema de suministro de gas LP instale este dispositivo de cocción a gas para espacios • El incumplimiento de la información abiertos dentro o en vehículos y/o barcos recreacionales. Los brindada podría ocasionar un tanques de gas LP deben guardarse en espacios abiertos, en 304.8 mm...
Page 27 ADVERTENCIA encendiendo para así mantener su cuerpo y ropas alejados de las llamas encendidas. Tenga una botella con una mezcla de agua y jabón cerca Cuando utilice la parrilla, no toque la rejilla de la parrilla, la de la válvula de suministro de gas y controle las conexiones antes de cada uso.
Page 28: Conexión De Gas
Conexión de gas REQUISITOS DEL TANQUE DE PROPANO LÍQUIDO Asegúrese de que todas las válvulas de los mecheros estén en posición de apagado (OFF). Un tanque de propano líquido abollado u oxidado puede Revise las conexiones de las válvulas, los puertos y el resultar peligroso y su proveedor de LP debe controlarlo.
Page 29: Lista Final De Control Para El Instalador
Lista final de control para el instalador ✓ Los laterales y la parte trasera de la unidad están a EL USUARIO DEBE CONSERVAR EL PRESENTE una distancia mínima de construcciones MANUAL PARA REALIZAR FUTURAS CONSULTAS combustibles de 91cm / 36 in. en los laterales y ADVERTENCIAS SOBRE EL CILINDRO DE PROPANO 91cm / 36 in.
Page 30: Instrucciones De Uso
Instrucciones de uso USO GENERAL DE LA PARRILLA Y EL ASADOR NOTA: Esta parilla fue diseñada para asar correctamente sin la necesidad de utilizar rocas volcánicas o briquetas de Cada mechero principal tiene una tolerancia de 12,000 ningún tipo. Los domadores de llamas que se encuentran BTU/hr.
Page 31: Identificación De Los Components
Tenga una botella con una mezcla de agua y jabón No intente encender la parrilla si hubiera olor a gas. Para obtener asistencia comuníquese al U.S.A:1-800- cerca de la válvula de suministro de gas y controle las conexiones antes de cada uso. 913-8999.
Page 32: Conversión De Gas Natural
Conversión a gas natural ADVERTENCIA Este kit de conversión debe ser instalado por una agencia de servicio calificada de acuerdo con las instrucciones del fabricante y todos los códigos y requisitos aplicables de la autoridad competente. Si la información de estas instrucciones no se sigue exactamente, puede producirse un incendio, una explosión o la producción de monóxido de carbono que puede causar daños a la propiedad, lesiones personales o pérdida de vida.
Page 33 Conecte el conector de bronce sobre un extremo de la Instalación del regulador manguera flexible de suministro de gas en PVC de 3,04 Cierre la válvula del suministro principal de gas. m / 10 ft. al regulador de presión de gas natural. Desconecte el tanque de gas LP de 20 lb (si está...
Page 34 Use un casquillo y una llave de cubo de 6 mm o un Use una llave de cubo de 6 mm o un aprietatuercas de aprietatuercas de 6 mm para quitar el orificio de bronce 6mm para quitar el orificio. Reemplácelo con el orificio del extremo de la válvula de gas.
Page 35 Cómo regular el tornillo de ajuste de llama alta Verifique que el quemador funcione en el nuevo ajuste de llama alta. Tal vez sea necesario regular el ajuste del Cuando haga la conversión de gas LP a gas natural, tornillo un poco más para obtener la altura ideal de la necesitará...
Page 36: Cuidado Y Mantenimiento
Cuidado y mantenimiento ACERO INOXIDABLE Advertencia: Si desea reemplazar el mechero principal, Hay diversas clases de limpiadores de acero inoxidable que recomendamos que contrate un técnico profesional se pueden utilizar. Siempre aplique primero el para hacerlo. Tenga en cuenta que no nos haremos procedimiento de limpieza más suave, y limpie en la responsables en caso de obligación, lesión física o dirección de la mancha.
Page 37: Localización Y Resolución De Problemas
Localización y resolución de problemas ADVERTENCIA SOBRE ARAÑAS E INSECTOS TEMPERATURAS DE COCCIÓN Inspeccione y limpie los mecheros / tubos de Venturi en caso Temperatura máxima: utilice esta posición para calentar de que haya insectos o nidos de insectos. Un tubo obstruido rápidamente, para dorar bifes y costillas y para cocinar a las puede ocasionar un incendio debajo de la parrilla.
Page 38: Ordenar Repuestos
PROBLEMA SOLUCIÓN El regulador hace ruido. La manguera de ventilación en el regulador puede estar tapada o el regulador puede tener fallas. Asegúrese de que el orificio de ventilación en el regulador no esté obstruído. Limpie el orificio, cierre las válvulas de control de gas. Espere diez minutos y ábralas de nuevo.
Page 39: Consejos Para El Uso De La Parrilla
Consejos para el uso de la parrilla La cocción de la carne, ya sea poca, media o bien cocida, Para dar vuelta la carne utilice una espátula en lugar de depende en gran medida del grosor del corte. Los chefs pinzas o un tenedor ya que con la espátula no pincha la expertos sostienen que es imposible que un corte de carne carne y por lo tanto, no se saldrán los jugos.
Page 40 NIVEL PESO O TIEMPO INSTRUCCIONES ESPECIALES ALIMENTO ESPESOR TEMPERAT APROXIMADO Y SUGERENCIAS De 8 a 14 Poco cocido 2.5 cm / 1 in. Alta minutos de 11 a18 1.3cm / 1/2 in. minutos Alta 2.5 cm / 1 in. de 12 a 22 Media Media 2.5-3.8cm...
Page 41: Sugerencias De Recetas Para Hacer En La Parrilla
Sugerencia de receta para hacer en la parrilla SALMÓN ASADO en un recipiente pequeño. Espárzalo con el adobo. Mientras tanto, saltee las sobre los mariscos. Mezcle para cebollas del adobo en manteca en una 2 filetes grandes de salmón cubrirlos. sartén en uno de los mecheros durante 2 cucharadas Aceite Una vez cubiertos, guárdelos en la...
Page 42 ½ cucharada de sal de apio Cocínelas entre 7 y 8 minutos de cada va a rociar la carne. Coloque una sartén ¼ cucharada de ajo en polvo lado. debajo de las costillas y rocíelas con ½ cucharada de pimienta frecuencia.
Page 43: Garantía Limitada
El consumidor deberá enfrentar los gastos de envío y/o flete. La obligación del Nexgrill se limita a la reparación, reemplazo o valor depreciado, a opción de Nexgrill. Mecheros: 8 años de garantía LIMITADA contra perforación Rejillas, superficie de la parrilla y encendido electrónico: 1 años de garantía LIMITADA...
Page 44 Table des matières Mesures de sécurité....Dépannage ......Raccordement au gaz .
Page 45: Mesures De Sécurité
Mesures de sécurité DANGER AVERTISSEMENT Si vous sentez une odeur de gaz: 1. Ne pas entreposer ou utiliser de • Coupez l’alimentation du gaz à l’appareil. l'essence ou tout autre liquide ou vapeur inflammable près de cet appareil ou de •...
Page 46 AVERTISSEMENT MISE EN GARDE: Attention au retour Ne pas allumer cet appareil sans avoir lu la section de flamme INSTRUCTIONS D'ALLUMAGE dans ce manuel. MISE EN GARDE : les araignées et les petits insectes TESTÉ CONFORMÉMENT À LA NORME ANSI Z21.58- tissent parfois ou font des nids dans les tuyaux 2018 •...
Page 47 Système d’alimentation de gaz PL • La bouteille de gaz PL doit être entreposé à l'extérieur dans des zones bien ventilées et hors de la portée des enfants. Les • Si ces consignes ne sont pas suivies à réservoirs de LP non branchés ne doivent pas être entreposés la lettre, un incendie peut se produire et dans un bâtiment, un garage ou tout autre emplacement fermé.
Page 48 vous êtes en train d’allumer et tenez votre corps et vos AVERTISSEMENT vêtements à l'écart des flammes nues. Ayez toujours à disposition un flacon pulvérisateur rempli Lorsque vous utilisez le gril, ne touchez pas la grille du gril, d’eau savonneuse près du robinet de gaz et vérifiez les celle du brûleur ou les zones environnantes qui chauffent raccordements avant d’utiliser le gril.
Page 49: Raccordement Au Gaz
Raccordement au gaz CONDITIONS RELATIVES AUX BOUTEILLES DE PL Assurez-vous que toutes les valves des brûleurs sont en position fermée (OFF). Une bouteille de propane liquide qui serait cabossée ou Inspectez les connexions de valve, l’orifice ainsi que le rouillée doit être inspectée par votre fournisseur de gaz PL. régulateur.
Page 50: Liste De Contrôle Finale De L'installateur
Liste de contrôle finale de l’installateur ✓ L’espace minimum de tous les côtés et de l’arrière NOTE À L’UTILISATEUR : VEUILLEZ CONSERVER CE de l’unité jusqu’à la construction combustible doit MANUEL À TITRE DE RÉFÉRENCE ULTÉRIEURE être de 91 cm des côtés et 91 cm de l'arrière MISES EN GARDE SUR LA BOUTEILLE DE PROPANE ✓...
Page 51: Consignes D'utilisation
Consignes d'utilisation UTILISATION D'ORDRE GÉNÉRAL DU GRIL REMARQUE : le gril a été conçu pour griller efficacement sans pierre de lave ni briquettes agglomérées d'aucune sorte. La capacité de chaque brûleur principal est de 12,000 La chaleur est diffusée par le dispositif de contrôle des BTU/hr.
Page 52: Composante D'identification
Les brûleurs sont réglés avant l’expédition; toutefois, Ayez toujours à disposition un flacon pulvérisateur des différences dans l’alimentation du gaz local rempli d’eau savonneuse près du robinet de gaz et vérifiez les raccordements avant d’utiliser le gril. peuvent exiger le réglage des brûleurs. Brûleur Latéral Brûleur Principal Allumage avec une allumette...
Page 53: Conversion Au Gaz Naturel
Conversion au gaz naturel AVERTISSEMENT Ce kit de conversion doit être installé par un centre de service qualifié conformément aux instructions du fabricant et à tous les codes et exigences applicables de l'autorité compétente. Si les informations contenues dans ces instructions ne sont pas suivies à la lettre, un incendie, une explosion ou la production de monoxyde de carbone peut se produire et entraîne des dommages matériels, des blessures ou même la mort.
Page 54 Installation du détendeur Connecter le raccord en laiton à une extrémité du tuyau d’alimentation de gaz flexible en PVC de 3.04 m / 10 ft. Fermer le robinet d’arrêt de la canalisation de gaz. au détendeur pour gaz naturel. Débrancher le gril ou déconnecter la source de courant électrique.
Page 55 Démonter le gicleur en laiton de l’extrémité du robinet Démonter le gicleur à l’aide d’une clé à douille ou de gaz à l’aide d’une clé à douille de 6 mm ou d’un d’untourne-écrou de 6 mm. Remplacer par le gicleur tourne-écrou de 6 mm.
Page 56 Ajustement de la vis de réglage de flamme haute Vérifier que le brûleur fonctionne au nouveau réglage de flamme haute. Il sera peut-être nécessaire d'ajuster Lors de la conversion du propane au gaz naturel, il faut légèrement le réglage de la vis pour obtenir la hauteur ajuster la vis de réglage de flamme haute pour obtenir la de flamme de brûleur idéale.
Page 57: Nettoyage Et Entretien
Nettoyage et entretien ACIER INOXYDABLE COMMENT REMPLACER LE BRÛLEUR PRINCIPAL Il existe plusieurs produits de nettoyage pour l'acier Étape 1. Retirer la broche bruleur principal de “R” sur le mur inoxydable. Utilisez toujours la procédure de nettoyage la arrierede la boite a feu en utilisant une pince. Utiliser un plus douce, en frottant dans le sens du grain.
Page 58: Dépannage
Dépannage AVERTISSEMENT CONCERNANT LES ARAIGNÉES ET TEMPÉRATURES DE CUISSON LES INSECTES Réglage élevé: utilisez ce réglage pour réchauffer Inspectez et nettoyez les brûleurs / tubes de venturi afin de rapidement, saisir les biftecks et les côtelettes et les détecter la présence d’insectes et de nids d’insectes. Un tube grillades.
Page 59 PROBLÈME SOLUTION Lorsque j’essaie d’allumer mon gril, il ne Assurez-vous qu'il y a une étincelle lorsque vous essayez d’allumer le brûleur s’allume pas immédiatement. (s’il n’y a pas d’étincelle) . Verifies que la pile est correctement instalee. Assurez-vous que le fil est branché l’ensemble d'électrodes. Nettoyez les fils et/ou les électrodes en les frottant avec de l'alcool et un écouvillon propre.
Page 60: Commande De Pièces
Commande de pièces COMMENT PASSER UNE COMMANDE DE PIÈCES IMPORTANT DE REMPLACEMENT Utilisez uniquement les pièces autorisées par l’usine. L'emploi de pièces qui ne seraient pas autorisées par l’usine Pour garantir que les pièces de remplacement convenant à peut être dangereux. Toute substitution annulerait votre votre gril à...
Page 61 RÉGLAGE DURÉE POIDS OU CONSIGNES SPÉCIALES ALIMENT DE LA APPROXIMATIV ÉPAISSEUR ET CONSEILS FLAMME Asperges Enduire de beurre ou de margarine. Petit-pois Moyenne 15 à 30 minutes Envelopper dans une feuille métallique à haute Haricot vert résistance. Griller en retournant à l'occasion. Choux surgelés Placer dans un conteneur en feuille d'aluminium.
Page 62: Suggestion De Recettes Pour Grillades
Suggestion de recettes pour grillades SAUMON AU BARBECUE les six autres ingrédients suivants. Mettre au réfrigérateur pendant 4 heures Verser sur les fruits de mer. Retourner au moins ou pendant la nuit. Sortir le 2 grandes darnes de saumon pour recouvrir. bifteck du réfrigérateur et griller sur le 2 c.
Page 63 FAJITAS les quatre brochettes de 30 cm, enfiler 1 cannette de bière pour arroser en alternance la viande, le poivron, la 500 g de bifteck de flanc ou de poitrine Mariner les côtes pendant 3 heures. banane et les champignons. Préchauffer de poulet désossée Utiliser la marinade pour arroser en y le gri.
Page 64: Garantie Limitée
à titre de révision et d’inspection. L'obligation de Nexgrill est limitée à la réparation, le remplacement ou la valeur dépréciée, au gré de Nexgrill.
Page 65: Exploded View
19 18 17 16 15 14...
Page 66: Part List
Warranty Warranty Part (Description) coverage Part (Description) coverage (year) (year) Main lid Sear burner cooking grid Main lid screw Pulse igniter module Hood buffer A Side shelf, left Temperature gauge Side shelf control panel Logo Sear burner igniter wire Main lid handle Sear burner Grease box Sear burner lid hinge rod...
Page 67 Warranty Warranty Part (Description) coverage Part (Description) coverage (year) (year) Door, right NG regulator assembly Sear burner grease tray Truss head screw Sold Separately with #70 NG orifice kit Flat washer Main burner NG orifice 6mm wrench Sear burner NG orifice 6mm nut driver NG conversion kit Sold Separately as Set...
Page 68: Lista De Partes
Cobertura de Cobertura de Pieza (Descripción) CANT. Pieza (Descripción) CANT. garantía (año) garantía (año) Tapa principal Luz con LED Tornillo de la tapa principal Bisel del mechero principal Perilla de control del quemador Tope de la cubierta A principal Rejilla de cocción del quemador Medidor de temperatura lateral abrasador Logotipo...
Page 69 Cobertura de Cobertura de Pieza (Descripción) CANT. Pieza (Descripción) CANT. garantía (año) garantía (año) Orificio de gas natural del quemador Soporte de triángulo B lateral abrasador Se vende por separado Varilla de encendido Kit de conversion pour GN como conjunto Manguera de gas natural con montaje Perno del tanque rápido de conector...
Page 70: Liste Des Pièces
Couverture de la Couverture de la Nº Pièce (description) QTÉ Nº Pièce (description) QTÉ garantie (année) garantie (année) Couvercle principal Éclairage LED Vis du couvercle principal Collerette du brûleur principal Bouton de commande du brûleur Amortisseur hotte A principal La grille de cuisson du brûleur latéral Indicateur de température de flambage Logo...
Page 71 Couverture de la Couverture de la Nº Pièce (description) QTÉ Nº Pièce (description) QTÉ garantie (année) garantie (année) Orifice de gaz naturel du brûleur Support triangulaire B latéral de flambage Vendu séparément Bâtonnet d'allumage Trousse de conversion pour GN comme ensemble Tuyau de gaz naturel avec Boulon de réservoir connecteur à...

This manual is also suitable for:

Deluxe 730-0896bk
