BEDIENUNGSANLEITUNG
VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON BLUEPALM ENTSCHIEDEN
Diese Bedienungsanleitung gibt es in folgenden Sprachen
DEUTSCH
ENGLISH
NUR FÜR DAS SERVICECENTER
Reparaturanweisungen für Geräte die R290 enthalten

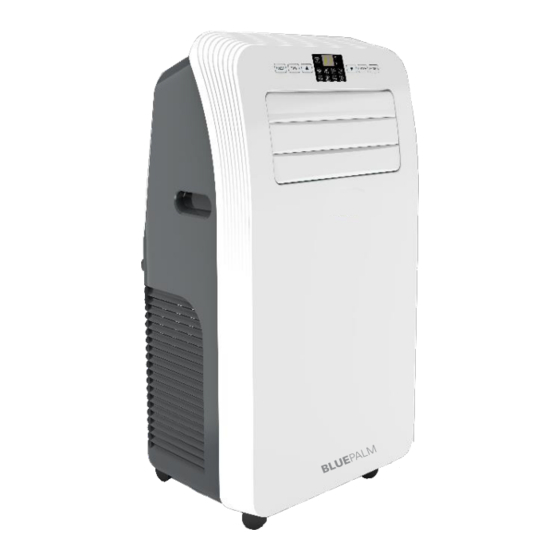

Mobiles Klimagerät
BP-PAC12000FW
HERZLICHEN GLÜCKWUNSCH!
HABEN.
S. 1
Seite 2 – 15
Seite 16 – 29
Seite 30 – 35
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for BLUEPALM BP-PAC12000FW
Summary of Contents for BLUEPALM BP-PAC12000FW
- Page 1 BEDIENUNGSANLEITUNG Mobiles Klimagerät BP-PAC12000FW HERZLICHEN GLÜCKWUNSCH! VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON BLUEPALM ENTSCHIEDEN HABEN. Diese Bedienungsanleitung gibt es in folgenden Sprachen Seite 2 – 15 DEUTSCH Seite 16 – 29 ENGLISH NUR FÜR DAS SERVICECENTER Seite 30 – 35 Reparaturanweisungen für Geräte die R290 enthalten...
- Page 2 Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.bluepalm.at abrufen. ● Entfernen Sie die Verpackung und stellen sicher, dass das Klimagerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Klimagerät nicht und kontaktieren Sie die Servicestelle oder Ihren...
- Page 3 Halten Sie einen Mindestabstand von mind. 50cm zu brennbaren Stoffen (z.B. Alkohol, u.ä.) oder unter Druck befindlichen Gefäßen (z.B. Sprühbehälter) ein. Benutzen Sie das Klimagerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, neben Schwimmbecken, Badewanne oder Dusche. Achten Sie darauf, dass kein Wasser in das Gerät eindringt.
-
Page 4: Entsorgung Der Batterien
Umgebung oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. KONFORMITÄTSERKLÄRUNG Hiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen: www.bluepalm.at/downloads/doc/bp-pac12000fw.pdf Irrtümer und technische Änderungen vorbehalten. www.bluepalm.at S. 4... - Page 5 BESCHREIBUNG DES GERÄTES UND LIEFERUMFANG Tragegriff Lufteinlassgitter (L) Bedienelement Luftauslass Laufrollen Fernbedienung Lufteinlassgitter (R) Luftauslass Kondenswasserauslass 10. Lufteinlassgitter 11. Abluftschlauch 12. Fensterhalterung + Dichtungsplatte BEDIENFELD UND FERNBEDIENUNG S. 5...
-
Page 6: Aufstellung Und Installation
Ein- und Aus-Taste Drücken Sie die Taste , um die Klimaanlage Ein- und Aus zu schalten. Modus-Taste Drücken Sie die Taste, um Kühl-, Lüfter-, Entfeuchtungs-Modus auszuwählen. Temperatur-/Zeiteinstellungstaste Drücken Sie die Taste im Kühlmodus, um die Einstelltemperatur zu erhöhen oder reduzieren. Drücken Sie sie im Timer-Modus, um die Timer -ON / OFF-Zeit anzupassen;... - Page 7 Installation • Schrauben Sie den Abluftschlauch in den Luftauslass hinter der Platte (gegen den Uhrzeigersinn). • Führen Sie den Abluftschlauch in die Dichtungspallte ein, stellen Sie die Öffnungsbreite des Fensters so ein, dass das Fenster richtig mit der Dichtungsplatte übereinstimmt; die Länge der Dichtungsplatte ist einstellbar. S.
- Page 8 Falsche Installation ⚫ Es ist wichtig, den Abluftschlauch glatt zu halten. Eine falsche Installation beeinträchtigt die Leistung der Klimaanlage. ⚫ Vermeiden Sie, dass sich der Abluftschlauch stark verbiegt. ⚫ Stellen Sie sicher, dass die Luft reibungslos in den Schlauch fließen kann. Warnung: Der Abluftschlauch ist speziell für dieses Modell ausgelegt.
- Page 9 FUNKTIONEN EINSTELLEN Kühlmodus ⚫ Wenn die Klimaanlage automatisch in den Kühlmodus wechselt oder nach dem Einschalten der Kühlmodus ausgewählt wird, leuchtet die Kühlanzeigeleuchte auf. ⚫ Drücken Sie die Up/Down-Taste, um die Einstelltemperatur einzustellen (16°C~ 30°C). ⚫ Drücken Sie die Geschwindigkeitstaste, um niedrige/mittlere/höhere Geschwindigkeitstufen auszuwählen.
-
Page 10: Reinigung Und Wartung
Hinweis: Wenn Sie die Entfeuchtungsfunktion verwenden, sollten Sie die Komponenten des Austrittsrohrs entfernen, da dies sonst zu einer schlechteren Entfeuchtungsleistung führt und "FL" – „Wasser-Voll“ - Alarm erscheint) Timer-Modus ⚫ Drücken Sie im Standby-Zustand die Timer-Taste, um die EIN-Zeit einzustellen. Drücken Sie die Tasten Up und Down, um die EIN-Zeit (1 - 24H) einzustellen;... -
Page 11: Saisonale Reinigung
⚫ Mit weichem, feuchtem Tuch abwischen. Verwenden Sie kein chemisches Mittel wie Benzol, Alkohol und Benzin usw., da sonst die Oberfläche der Klimaanlage und sogar die gesamte Klimaanlage beschädigt wird. ⚫ Verhindern Sie, dass Wasser in die Klimaanlage spritzt. Filter Reinigung ⚫... - Page 12 Smart Home Wi-Fi Verbindungsanleitung App Installation Laden Sie sich die Applikation „Smart life“ vom Play Store (Android) oder dem App Store (iOS) herunter. Über den folgenden QR gelangen Sie direkt zum App-Download: Ein Gerät mit dem Netzwerk verbinden: 1. Das zu verbindende Gerät einschalten und am Gerät 5 Sekunden lang auf den „SPEED“...
-
Page 13: Fehlerbehebung
FEHLER Fehlererkennung Fehlererkennungs- Multifunktionale Fehler code Fehler des Temperatursensors der Spule Fehler des Innentemperatursensors Frostschutz: Die Temperatur der Spule ist zu niedrig und die gesamte Klimaanlage ist ausgeschaltet. Bei Temperaturüberschreitungen von 8°C wird der Schutz wieder freigegeben und der vorherige Arbeitszustand wird wiederhergestellt. - Page 14 Wenn die Klimaanlage nicht ordnungsgemäß funktioniert, schalten Sie sie aus und trennen Sie den Stecker und wenden Sie sich dann an professionelles Wartungspersonal. Die oben genannten technischen Parameter können ohne vorherige Ankündigung UND WARTUNG geändert werden. Technische Informationen Artikelnummer BP-PAC12000FW Kühlleistung 12.000BTU Max. Leistungsaufnahme 1350W Eingangsspannung 220-240V~ Frequenz 50Hz Kältemittel/Füllung/GWP...
-
Page 15: Garantie
Mit diesem Qualitätsprodukt von BLUEPALM haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen. Für dieses BLUEPALM Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich! Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. - Page 16 (failure to do so will void the warranty). For any repairs to the device, power plug or cable, always and exclusively contact authorized service centers. The customer service centers can be accessed online at www.bluepalm.at. ●...
- Page 17 If the device has a defect, switch it off with the on / off button on the control panel and contact the customer hotline. ● Maintain the air conditioner in good condition by caring for and cleaning the unit. The air filter should be cleaned at least once a week. Store the device vertically in a safe place, dry and out of the reach of children, when not in use.
-
Page 18: Disposal Of The Batteries
We hereby confirm that this article complies with the essential requirements, regulations and directives of the EU. The detailed declaration of conformity can be viewed at any time under the following link: www.bluepalm.at/downloads/doc/bp-pac12000fw.pdf Errors and technical changes reserved. www.bluepalm.at S. 18... -
Page 19: Product Instruction
PRODUCT INSTRUCTION MAIN PART AND COMPNENTES Handle Air inlet (L) Control panel Wind guide bar Caster Remote controller Air inlet (R) Air outlet Dehumidification drainage nozzle Air inlet grille Exhaust duct assembly Window sealing plate assembly S. 19... -
Page 20: Control Panel And Remote Controller
CONTROL PANEL AND REMOTE CONTROLLER 1. Power key Press the key to turn ON/OFF the A/C. 2. Mode key Press the key to choose cooling,wind ,dehumidification and heating(cooling only model has no heating) mode. 3. Temperature/ time adjusting key Press the key at cooling mode to increase/reduce the setting temperature;... -
Page 21: Product Operation
PRODUCT OPERATION PLACEMENT AND INSTALLATION Placement ⚫ Place it at even and dry place, and keep it at least 50cm away from its surrounding object. Installation ⚫ Screw the exhaust duct assembly in the air outlet behind the panel (anticlockwise). ⚫... - Page 22 Incorrect installation ⚫ It’s important to keep the exhaust duct smooth. Incorrect installation will affect work of the A/C. ⚫ Prevent the exhaust duct from seriously bending. ⚫ Ensure air can flow smoothly in the duct. Warning: The exhaust duct is designed especially for this model.
-
Page 23: Operation Method
OPERATION METHOD Cooling mode ⚫ When the A/C enters cooling mode automatically or cooling mode is selected after power ON, the cooling indicator lamp lights up. ⚫ Press Up/Down key to adjust setting temperature (16℃~30℃). ⚫ Press Speed key to choose High/Mid/Low speed. Fan mode ⚫... -
Page 24: Clean And Maintenance
CLEAN AND MAINTENANCE Drainage Methode This product is equipped with automatic water vaporization system. The condenser is cooled with the circulating of condensing water, so as to improve cooling efficiency and save energy. ⚫ If the internal vessel is full of water, the display screen will display “FL”, and the compressor stops working automatically. -
Page 25: Seasonal Cleaning
⚫ Take out the air inlet grille and pull out the filter screen at both sides according to the direction shown in the following figures. ⚫ Put the filter screen into the warm water (about 40℃) added with neutral detergent, dry it at a shady place after cleaning. SEASONAL CLEANING If the A/C will not be used for a long time: ⚫... - Page 26 2. The system automatically recognises your country / area. You can also select your country code manually. Enter your mobile phone number/ email address and tap “Next”. 3. If you choose the mobile phone number option, then enter the verification code in the message sent to you by SMS.
-
Page 27: Common Failures And Diagnosis
Note: • When device is online, it can be controlled. When device is offline, it displays “Offline” and can be remotely powered on. • COMMON FAILURES AND DIAGNOSIS INTELLIGENT ERROR DETECTION Error-detecting Multi-functional defection code Error of the coil’s temperature sensor Error of indoor temperature sensor Anti-freezing protection: temperature of the coil is too low and the whole A/C is off. - Page 28 Notice: When there is any abnormal to the A/C, turn it off and unplug, and then contact professional maintenance personnel. The above technical parameters are subject to change without notice. Technical information Item no. BP-PAC12000FW Cooling performance 12.000Btu Max. power consumption 1350W...
-
Page 29: Warranty
By purchasing a BLUEPALM quality product you have acquired an innovative, long lasting and reliable item. For this BLUEPALM device we grant a warranty of 2 years from the date of purchase, valid in Austria only. In the unlikely event that service work is required on your device in this period we warrant free repair (spare parts and labour) or (subject to Schuss’s decision) to replace the product. -
Page 30: General Instructions
WICHTIG! Diese Anweisungen sind nur für das Servicecenter! Der Service bzw. die Reparatur darf nur von einem qualifizierten Kältemitteltechniker, dem es erlaubt ist das R290-Kältemittel handzuhaben, durchgeführt werden. Versuchen Sie daher niemals das Gerät selbst zu reparieren oder das Gehäuse zu öffnen, dies führt zum sofortigen Verlust des Garantieanspruchs. -
Page 31: Repairs To Sealed Components
No person carrying out work in relation to a refrigeration system which involves exposing any pipe work that contains or has contained flammable refrigerant shall use any sources of ignition in such a manner that it may lead to the risk of fire or explosion. - Page 32 Check that cabling will not be subject to wear, corrosion, excessive pressure, vibration, sharp edges or any other adverse environmental effects. The check shall also take into account the effects of aging or continual vibration from sources such as compressors or fans. 5 DETECTION OF FLAMMABLE REFRIGERANTS Under no circumstances shall potential sources of ignition be used in the searching for or detection of refrigerant leaks.
- Page 33 recovery process is supervised at all times by a competent person; recovery equipment and cylinders conform to the appropriate standards. Pump down refrigerant system, if possible. If a vacuum is not possible, make a manifold so that refrigerant can be removed from various parts of the system.
- Page 34 Unventilated – (see Clause GG.2) Safety of the appliance does not depend on ventilation of the housing. Switching off the appliance or opening of the housing has no significant effect on the safety. Nevertheless, it is possible that leaking refrigerant may accumulate inside the enclosure and flammable atmosphere will be released when the enclosure is opened.
- Page 35 Evacuate the refrigerant circuit. o Purge the refrigerant circuit with nitrogen for 5 min. o Evacuate again. Cut out the compressor and drain the oil. Transportation, marking and storage for units that employ flammable refrigerants Transport of equipment containing flammable refrigerants Attention is drawn to the fact that additional transportation regulations may exist with respect to equipment containing flammable gas.
