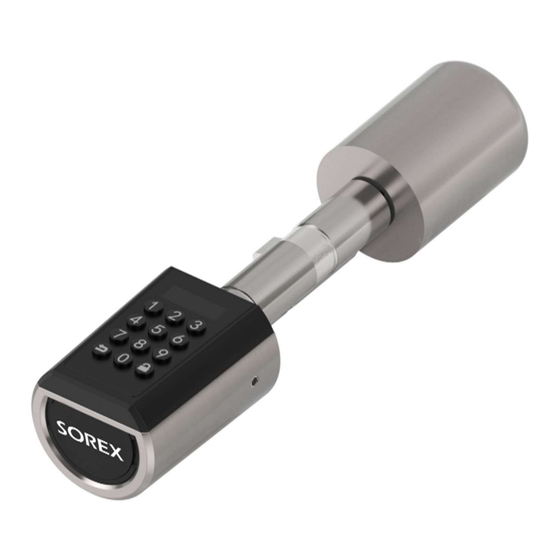

SOREX FLEX User Manual
Pincode & rfid cylinder
Hide thumbs
Also See for FLEX:
- User manual (40 pages) ,
- Instruction manual (4 pages) ,
- Quick starting manual (3 pages)
Subscribe to Our Youtube Channel
Related Manuals for SOREX FLEX
Summary of Contents for SOREX FLEX
- Page 1 SOREX FLEX Zahlencode & RFID Zylinder / Pincode & RFID Cylinder Bedienungsanleitung / User Manual...
- Page 2 Impressum Version 1.2 © Copyright: Mai 2023 SOREX wireless Solutions GmbH Technologie- und Forschungszentrum WN Viktor-Kaplan-Straße 2B A-2700 Wiener Neustadt Österreich T +43 2622 320130 F +43 2622 3201315 @ office@sorex.eu w³ www.sorex.eu www.sorex.eu/eu-konformitaetserklaerung...
-
Page 3: Table Of Contents
Inhaltsverzeichnis / Table of content Deutsch Rückgabe Richtlinien ........................1 Lieferumfang ..........................2 Technische Daten ........................... 3 Montage des Zylinders ........................4 Alten Zylinder entfernen ......................4 Batterien einlegen/austauschen ..................... 4 Montage des Zylinders ......................5 Notstromversorgung ........................6 Bedienung ............................7 Ersteinrichtung: Admin –... - Page 4 English Return Policy ..........................13 Items delivered ..........................14 Technical Data ..........................15 Mounting of the cylinder ......................16 Remove the old cylinder ......................16 Insert / Replace batteries ......................16 Mounting the cylinder ......................17 Emergency power supply ......................18 Operation ............................19 Initial setup: Set up Admin – PIN ..................19 Change Admin –...
-
Page 5: Rückgabe Richtlinien
Deutsch 1. Rückgabe Richtlinien Schade, dass Sie unseren FLEX Zahlencode & RFID Zylinder zurückschicken wollen. Da dieses Produkt auf Ihre Sicherheit ausgelegt ist, können wir es leider nicht ohne den gespeicherten Admin – PIN zurücksetzen. Wir bitten Sie daher das Produkt folgendermaßen zurückzusetzen:... -
Page 6: Lieferumfang
Deutsch 2. Lieferumfang 1. SOREX FLEX Zahlencode Zylinder 2. Kreuzschraubendreher 3. Inbusschlüssel 4. 2x Schrauben für Batteriefach 5. 2x Silikon – Stöpsel 6. (Ersatz-) Fixierschraube für Metallhülle (Außenknauf) 7. 3x AAA-Batterien 8. Nadel... -
Page 7: Technische Daten
Deutsch 3. Technische Daten Artikelnummer MD402000 0784089092759 IP-Schutzklasse IP44 Temperaturbereich -40° bis 80°C Luftfeuchtigkeitsbereich 10%-90% Stromversorgung 3x AAA Batterien Frequenz 2,4 GHz Sendeleistung 100 mW Lebensdauer der Batterien ~ 10-12 Monate Speicherung der Zutrittsmedien Permanent (auch bei Batteriewechsel) Anzahl Medien 20 RFID –... -
Page 8: Montage Des Zylinders
Deutsch 4. Montage des Zylinders Alten Zylinder entfernen Bevor Sie mit der Montage starten können, müssen Sie zunächst Ihren alten Zylinder entfernen. Dafür müssen Sie die Zentrierschraube (ersichtlich im roten Kreis) entfernen. Danach können Sie den alten Zylinder rausschieben bzw. rausziehen. Batterien einlegen/austauschen... -
Page 9: Montage Des Zylinders
Deutsch Montage des Zylinders Hinweis: Überprüfen Sie vor Montage des Zylinders ob dieser ordnungsgemäß funktioniert! Passen Sie zunächst je nach erforderlicher Zylinderlänge, die Außen- sowie die Innen – Länge des jeweiligen Knaufes vom Zylinder an. Aus Sicherheitsgründen ist ein komplettes Entfernen des Knaufes NICHT möglich. Um den Zylinder nun zu montieren, muss der Innenknauf abmontiert werden. -
Page 10: Notstromversorgung
Deutsch Schrauben Sie nun wieder die Zentrierschraube, welches bei der Demontage des alten Schlosses rausgeschraubt wurde, wieder ein. Nun kann der Innenknauf wieder auf den Vierkant des Zylinders geschoben werden und (wie oben bereits beschrieben) die Länge, wenn nötig angepasst werden. Schrauben Sie anschließend die Fixierschraube des Knaufes wieder fest. -
Page 11: Bedienung
Deutsch 6. Bedienung Bevor ein Admin – PIN angelernt wurde, befindet sich der Zylinder im Auslieferungszustand. In Hinweis: diesem Zustand kann immer eine Öffnung mit dem PIN 123456 oder einem beliebigen RFID – Medium ausgelöst werden. Um diesen zu ändern befolgen Sie die Schritte unter 6.1. Es können maximal 10 PINs und zusätzlich 20 RFID-Medien angelernt werden. -
Page 12: Benutzer - Pin Löschen
Deutsch Hinweis: Nachdem ein Benutzer – PIN angelernt wurde wird am Display des Zylinders anschließend für kurze Zeit die Benutzer – ID angezeigt (Zahl). Wir bitten Sie diese zu notieren um falls notwendig, die jeweiligen Benutzer – PINs später wieder entfernen zu können. 6.4 Benutzer –... -
Page 13: Alle Rfid - Medien Löschen
Deutsch 6.8 Alle RFID – Medien löschen Um alle im Zylinder gespeicherten RFID – Medien zu löschen, drücken Sie zweimal die �� – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der �� – Taste und drücken Sie danach die 2. -
Page 14: Sprache Ändern
Deutsch 6.11 Sprache ändern Um die Sprache zu ändern führen Sie zunächst einen Neustart des Zylinders durch. Dies erreichen Sie indem Sie eine Nadel (8) kurz in das Loch rechts neben der Micro-USB – Buchse stecken. Nachdem ein akustischer Signalton ertönt, haben Sie nun die Möglichkeit zwischen 1 –... -
Page 15: Sperrzeit Einstellen
Deutsch 6.14 Sperrzeit einstellen Um die Schließzeit des Zylinders einzustellen, drücken Sie zweimal die �� – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der �� – Taste und drücken Sie danach die 6. Drücken Sie nachfolgend die �� – Taste und die 4 und bestätigen ein letztes Mal mit der �� – Taste. Geben Sie nun eine Schließzeit im Bereich von 5 bis 14 Sekunden ein und bestätigen diese anschließend mit der ��... -
Page 16: Öffnen Über Pin
Deutsch 6.17 Öffnen über PIN Um den Zylinder mit einem eingespeicherten PIN zu öffnen, drücken Sie zunächst die �� – Taste um den Bildschirm aufzuwecken. Anschließend kann der PIN eingegeben werden und die Eingabe mit der �� – Taste bestätigt werden. Der Zylinder ist nun kurzzeitig für die eingestellte Sperrzeit geöffnet. 6.18 Öffnen mit RFID - Medium Um den Zylinder mit einem RFID –... -
Page 17: Return Policy
English 1. Return Policy We regret that you decided to return our FLEX Pincode & RFID Cylinder. Due to the product’s security features we cannot reset the cylinder and change the Admin – PIN. Therefore, we would kindly ask you to reset the cylinder like following: Reset cylinder to delivery conditions To reset the cylinder to the factory settings, press the ��... -
Page 18: Items Delivered
English 2. Items delivered 1. SOREX FLEX Pincode Cylinder 2. Screw driver 3. Allen key 4. 2x screws for the battery cover 5. 2x Silicone plug 6. (Spare-) Locating screw for metal case (outdoor knob) 7. 3x AAA-batteries 8. Needle... -
Page 19: Technical Data
English 3. Technical Data Article number MD402000 0784089092759 IP-Certification IP44 Operating temperature -40° to 80°C Operating humidity 10%-90% Power supply 3x AAA batteries Frequency 2,4 GHz Transmit power 100 mW Battery lifespan ~ 10-12 months Storage of access data Permanent (also during battery change) Number of access data 20 RFID –... -
Page 20: Mounting Of The Cylinder
English 4. Mounting of the cylinder 4.1 Remove the old cylinder Before you can start with the installation you need to remove the old cylinder. Therefore, remove the locating screw inside the red circle (as shown in the first picture below). After doing so you are able to pull out the old cylinder (as seen in the picture beneath). -
Page 21: Mounting The Cylinder
English 4.3 Mounting the cylinder Note: Please make sure the device is working accurate before installing it! To start with, adjust the length of the front and rear handle of the cylinder as shown below. Due to safety reasons, a complete removal of the knob is NOT possible Before installing the cylinder, you have to remove the rear handle / knob. -
Page 22: Emergency Power Supply
English When the cylinder is attached to the door you can now screw down the location screw to the door. After that, you can attach the rear handle / knob of the cylinder on the pole. When everything’s on place, screw down the location screw of the metal knob. -
Page 23: Operation
English 6. Operation Before an Admin – PIN has been learned, the cylinder is in delivery state. In this state, can be Note: opened with the simple PIN: 123456 or any RFID – card. To change this, follow the steps under 6.1. A maximum of 10 PINs and an additional 20 RFID media can be taught. -
Page 24: Delete User - Pin
English Note: After a User – PIN has been learned, the User – ID (number) is shown on the display of the cylinder for a short time. Please make a note of the ID in order to remove the respective User – PINs later if necessary. -
Page 25: Delete All Rfid - Cards
English 6.8 Delete all RFID – cards To delete all RFID – cards stored in the cylinder, press the �� - button twice and then enter the Admin – PIN. Confirm with the �� - button and then press 2. Then press the �� - button and 3 and confirm one last time with the ��... -
Page 26: Change Language
English 6.11 Change language To change the language, first restart the cylinder. You can do this by inserting a needle (8) briefly into the hole to the right of the Micro – USB socket. After you hear an acoustic signal, you can now choose between 1 - English and 2 - German. -
Page 27: Change Lock - Time
English 6.14 Change lock – time To change the lock – time of the cylinder, press the �� – button twice and then enter the Admin – PIN. Confirm with the �� button and then press 6. Then press the �� – button and 4 and confirm one last time with the ��... -
Page 28: Open Via Pin
English 6.17 Open via PIN To open the cylinder with a valid PIN, first press the �� – button to wake up the screen. The PIN can then be entered and the entry confirmed with the �� – button. The cylinder is now open for the set locking time. - Page 31 F +43 2622 3201315 @ office@sorex.eu w³ www.sorex.eu www.sorex.eu/eu-konformitaetserklaerung Hiermit erklärt die SOREX wireless Solutions GmbH, dass das vorliegende Gerät den Richtlinien 2014/53/EU (RED) und 2011/65/EU mit der Erweiterung 2015/863 (RoHS) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der obenstehenden Internetadresse abrufbar.
- Page 32 © 2023 SOREX wireless Solutions...
