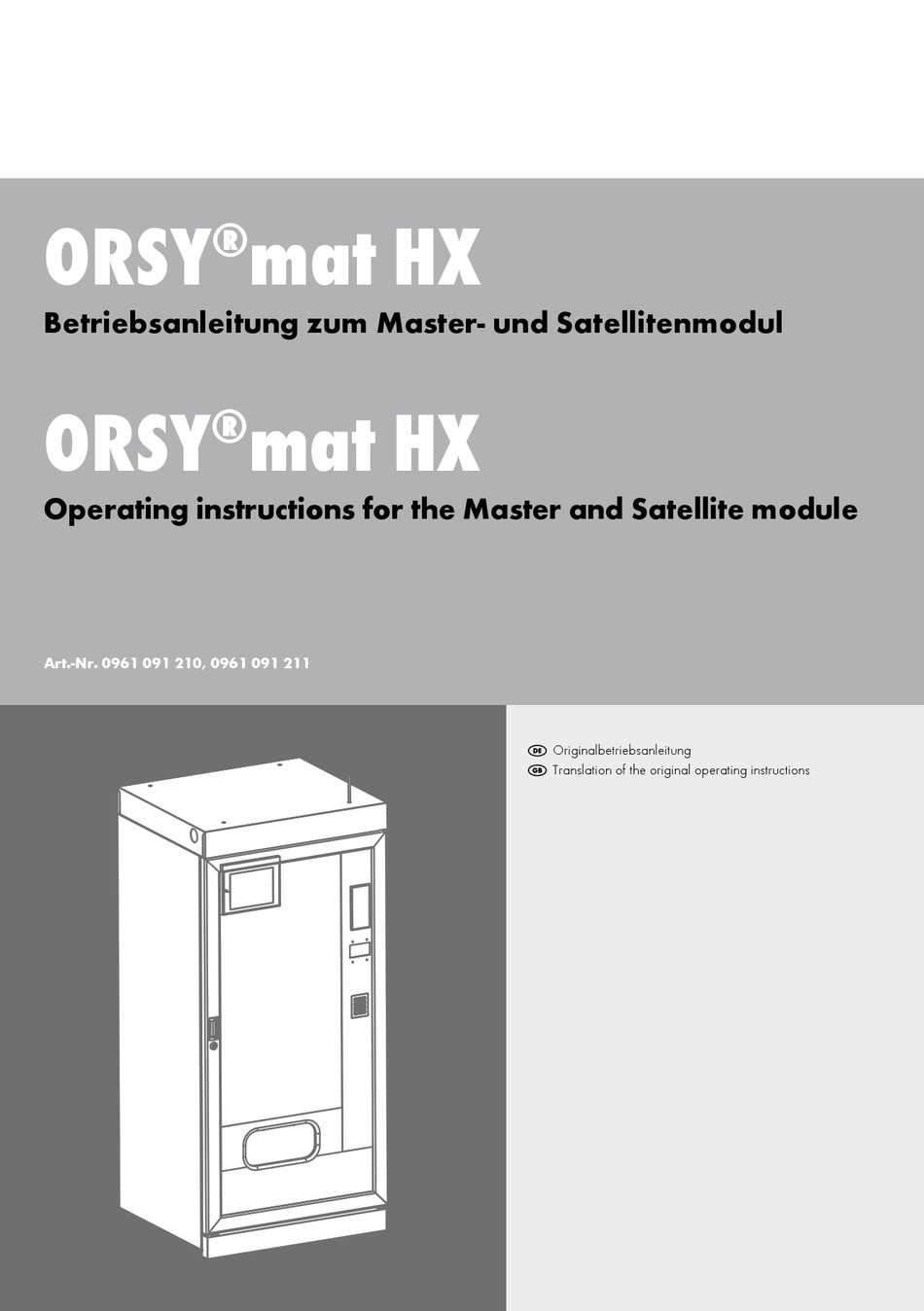

  • Page 1 ORSY mat HX ® Betriebsanleitung zum Master- und Satellitenmodul ORSY mat HX ® Operating instructions for the Master and Satellite module Art.-Nr. 0961 091 210, 0961 091 211 Originalbetriebsanleitung Translation of the original operating instructions...
  • Page 2 ......    3 – 22 ......   23 – 42...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS Allgemein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 .1 Einleitung .

  • Page 4: Allgemein

    1 ALLGEMEIN 1.1 Einleitung 1.1.1 Copyright © Würth Industrie Service GmbH & Co . KG Diese Dokumentation ist urheberrechtlich geschützt . Die dadurch begründeten Rechte, insbesondere die der Übersetzung, des Nachdrucks, der Entnahme von Abbildungen, der Funksendung, der Wiedergabe auf fotomechanischem oder ähnlichem Wege und der Speicherung in Datenverarbeitungsanlagen bleiben, auch bei nur auszugsweiser Verwendung, vorbehalten .

  • Page 5: Kundendienst

    1.2 Kundendienst Beim Auftreten von Störungen, die Sie selbst nicht beseitigen können, hilft Ihnen gern unser Kundendienst weiter . Dabei ist die Angabe der Automaten-ID aus dem Service-Center, der Seriennummer des Moduls und des Softwarestandes relevant . Für Mängelansprüche sind diese Angaben zwingend erforderlich . 1.3 Typenschild Das Typenschild befindet sich auf der hinteren Gehäuseaußenseite links oben.
  • Page 6 Weitere Typenschilder: Vollständiges Identifikationsschild Identifizierungsschild Sicherheitsaufkleber zur Warnung vor Drehvorrichtungen Sicherheitsaufkleber zur Warnung vor heißen Oberflächen Sicherheitsaufkleber zur Warnung vor Stromspannung Beseitigung in Übereinstimmung mit WEEE, nach der Umsetzung in einzelstaatliches Recht . (LED-BELEUCHTUNG) LASERSTRAHLUNG – BITTE NICHT LÄNGERE ZEIT IN DEN STRAHL BLICKEN – LASERPRODUKT DER KLASSE 2 Würth Industrie Service GmbH &...

  • Page 7: Sicherheitshinweise

    1.4 Sicherheitshinweise Der Automat ist nach dem aktuellen Stand der Technik gebaut und betriebssicher . Dieser ist ausschließlich seinem eigentlichen Zweck einzusetzen . Allgemeines Gebotssymbol ACHTUNG! Elektrostatisch empfindliche Bauteile (ESD) Beschädigungsgefahr der Bauteile! Leiterplatten und Pins auf der Steuerung nicht berühren! 1.5 Hinweise vor der Inbetriebnahme •...

  • Page 8: Bestimmungsgemäße Verwendung

    2 BESTIMMUNGSGEMÄSSE VERWENDUNG 2.1 Einsatzgebiete und Einsatzgrenzen 1 . Der Verkaufsautomat ist bestimmt für den Einsatz in gewerblicher Umgebung für die Warenentnahme durch Endverbraucher . Es liegt in der Verantwortung des Betreibers, den Zugang und die Umgebung so zu gestalten und auszuleuchten, dass Bedienpersonen und Endverbraucher gefahrenlos Zutritt haben . 2 .

  • Page 9: Umgebungsbedingungen

    Bestandteilen, müssen andere bei der Herstellerfirma bestellte Originalschilder an ihre Stelle treten, wobei sie genau in der hier beschriebenen Position anzubringen sind . Es soll daran erinnert werden, dass ein vorsichtiger Techniker in stabilem psychischem Zustand die beste Versicherung gegen jede Art von Unfall bietet. 2.2 Umgebungsbedingungen Ein Betrieb ist nur im Innenbereich zulässig .

  • Page 10: Lieferumfang

    3 LIEFERUMFANG Master Modul Pos. Beschreibung Stückzahl Master Modul inkl . Steuerung Barcode-Scanner inkl . USB-Kabel Barcode Scanner Schale Schlüssel für Korpus-Türe Mobilfunk Antenne Kaltgeräte Stecker Satelliten Modul Pos. Beschreibung Stückzahl Satelliten Modul Schlüssel für Korpus-Türe CAN-Kabel (bereits angeschlossen) Kaltgeräte Stecker 4 INSTALLATION Die Installation und die anschließenden Wartungsarbeiten müssen durch geschultes Fachpersonal erfolgen, das hinsichtlich der Sicherheit mit dem Gerät vertraut ist .

  • Page 11: Auspacken Des Gerätes

    Der Hersteller lehnt jede Verantwortung für Schäden ab, die auf die Missachtung der vorstehend erläuterten Vorsichtsmaßnahmen zurückzuführen sind. 4.1 Auspacken des Gerätes Nach Entfernen der Verpackung das Gerät auf Unversehrtheit überprüfen . Im Zweifel das Gerät nicht ver- wenden . Die Verpackungsmaterialien müssen durch autorisierte Fachbetriebe entsorgt und weiterverwertet werden .

  • Page 12: Vorstellung

    5 VORSTELLUNG Der ORSY mat ist ein modular erweiterbares Automatensystem mit elektronisch verriegelbaren Verkaufsklap- ® pen zur Lagerung von Werkzeugen und Verbrauchsmaterial aller Art. Durch die flexible Zusammenstellung von anderen Automatenmodulen und Facheinteilungen können spezifische Bedarfe an Material für den Endkunden verwaltet werden . Die Bedienung über die Automatensoftware stellt eine kontrollierte Lagerung und Ausgabe der Ware sicher .

  • Page 13: Automatensteuerung

    6 AUTOMATENSTEUERUNG ACHTUNG! Elektrostatisch empfindliche Bauteile (ESD) Beschädigungsgefahr der Bauteile! Leiterplatten und Pins auf der Steuerung nicht berühren! Der Automat wird ausschließlich über das vordere Display bedient . Die Freigabe der Verkaufsklappen kann nur über eine ordnungsgemäße Abfolge in der Automatensoftware geschehen . 6.1 Befüllung mit Ware Nachdem die Kunden-Konfiguration durchgeführt worden sind, wie folgt vorgehen: Die Türe öffnen .

  • Page 14: Schema Für Verkaufsablauf

    6.2 Schema für Verkaufsablauf Nachfolgend wird der Verkaufsprozess schematisch über das Touch-Display dargestellt . Der Zugriff auf entsprechende Menüpunkte in der Software kann nur unter freigeschalteten Benutzerrechten erfolgen: Barcode Anmeldung RFID Pincode Auswahl Entnahmemenü Auswahl des Artikels Bestätigung des Artikels Spirale dreht sich! Ware fällt in das Ausgabefach hinunter.

  • Page 15: Schema Für Einlagerungsablauf

    6.3 Schema für Einlagerungsablauf Nachfolgend wird der Einlagerungsprozess schematisch über das Touch-Display dargestellt . Der Zugriff auf entsprechende Menüpunkte in der Software kann nur unter freigeschalteten Benutzerrechten erfolgen: Barcode Anmeldung RFID Pincode Auswahl Menüpunkt Einlagerung Anwahl Einlagerungsartikel Bestätigung des Artikels Spiralen Nummer wird im kleinen Display angezeigt.

  • Page 16: Programmierung Fas-Steuerung

    7 PROGRAMMIERUNG FAS-STEUERUNG Über der inneren Tür-Klappe befinden sich zwei Knöpfe mit den folgenden Funktionen: 1 Taster Programmierung 2 Test Vend Taster Programmierung: Wenn man den Programmiermodus aufruft, erscheint auf dem Display Steuer- befehl 00 . Von diesem Hauptmenü aus hat man direkten Zugriff auf einige Daten oder andere Untermenüs . Geben Sie auf dem Tastenfeld per Direktwahl den entsprechenden Befehl ein und bestätigen Sie mit der Taste B (ENTER) .

  • Page 17: Spiralen

    8 SPIRALEN Der größte Teil der Ware wird problemlos verkauft, wenn das Spiralenende auf 6 Uhr gestellt ist . Um das Ende zu modifizieren, muss man die Spirale nach vorne ziehen, bis die Grundlage der Spiralenstütze aus dem Motor herauskommt . Die Spirale in die gewünschte Position drehen und freilassen, sodass sie durch die Federwirkung wieder in den Motor hineingeht .

  • Page 18: Abmessungen, Gewicht, Elektrischer Anschluss

    9 ABMESSUNGEN, GEWICHT, ELEKTRISCHER ANSCHLUSS Höhe H = 1830 mm Breite L = 910 mm Tiefe P = 790 mm Gewicht (ohne Verpackung) 280 kg Nennspannung siehe Typenschild Nennleistung siehe Typenschild Grenzwerte der Umgebungsbedingungen für den Umgebungstemperatur max . 32°C Betrieb Umgebungstemperatur min .

  • Page 19: Software Update

    10 SOFTWARE UPDATE Für Software Updates sind die entsprechenden Service-Berechtigungen am Automaten vorausgesetzt . Die Automatensoftware auf dem Mediamodul kann folgendermaßen aktualisiert werden: 1 . Service-Center aufrufen (Web-Browser) 2 . Automatenmodul über die Kundennummer suchen 3 . Gewünschte Software in dem Reiter auswählen 4 .

  • Page 20: Transport, Lagerung, Außerbetriebnahme, Entsorgung

    11 TRANSPORT, LAGERUNG, AUSSERBETRIEBNAHME, ENTSORGUNG 11.1 Transporthinweise • Durch unsachgemäßen Transport kann der Automat beschädigt werden . Bei Transport mit einem Hub- wagen: durch ruckartiges Absenken kann der Automat beschädigt werden . • Lebensgefahr! Durch unsachgemäßen Transport kann der Automat kippen. Bei Transport, sowie Be- und Entladen müssen die folgenden Sicherheitshinweise beachtet werden: •...

  • Page 21: Index

    Die Verpackungsmaterialien sind wegen des Umweltschutzes nach den geltenden Gesetzesvorschriften zu entsorgen. Den Automaten anheben und dabei darauf achten, dass die Stützfüße aus der Palettenform austreten. 12 INDEX Abmessungen Automatensteuerung Befüllung Einlagerungsprozess Elektrischer Anschluss Entsorgung Gewicht Installation Kundendienst  5 Lagerung Lieferumfang Maschinentest Sicherheitshinweise  7...

  • Page 22: Eu-/Eg-Konformitätserklärung Für Maschinen

    13 EU-/EG-KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN...
  • Page 23 TABLE OF CONTENTS General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 .1 Introduction .

  • Page 24: General

    1 GENERAL 1.1 Introduction 1.1.1 Copyright © Würth Industrie Service GmbH & Co . KG This document is copyright protected . The rights established by this, particularly those of translation, reprint, extraction of illustrations, radio broadcast, reproduction in photomechanical or similar ways and storage in data processing systems are retained, even in case of use of excerpts only .

  • Page 25: Customer Service

    1.2 Customer service If faults occur, which you are unable to correct yourself, our customer service will be pleased to help . The vending machine ID from the Service Center, the serial number of the module and the software version are relevant information .
  • Page 26 Other nameplates: Complete identification plate Identification plate Safety sticker warning of rotating devices Safety sticker warning of hot surfaces Safety sticker warning of voltage (electric shock) Disposal in compliance with WEEE, according to the implementation in individual national law . (LED LIGHTING) LASER RADIATION –...

  • Page 27: Safety Instructions

    1.4 Safety instructions The vending machine is built to current state-of-the-art standards and is safe to operate . It is to be used solely for its intended purpose . General mandatory symbol ATTENTION! Electrostatically sensitive components (ESD), risk of damage to the components! Do not touch printed boards and pins on the control! 1.5 Instructions before starting up •...

  • Page 28: Intended Use

    2 INTENDED USE 2.1 Areas of use and use limits 1 . The vending machine is intended for use in a commercial environment, for the removal of goods by the end user . It is the responsibility of the operating company to design and illuminate the access and surroun- dings so that operators and end users have safe access .

  • Page 29: Ambient Conditions

    It should be remembered that a cautious technician in a stable mental state offers the best insurance against any kind of accident. 2.2 Ambient conditions Indoor operation only is permitted . The machine must be protected against moisture, rain and spray water . Allowable ambient conditions for operation: Ambient temperature +3°C to +32°C...

  • Page 30: Scope Of Supply

    3 SCOPE OF SUPPLY Master module Item Description Quantity Master module incl . control Barcode scanner incl . USB cable Barcode scanner holder Key for body doors Mobile radio antenna IEC power connector Satellite module Item Description Quantity Satellite module Key for body doors CAN cable (already connected) IEC power connector 4 INSTALLATION...

  • Page 31: Unpacking The Machine

    The manufacturer rejects any responsibility for damage caused by disregard of the precautions explained above. 4.1 Unpacking the machine After removing the packaging, check that the machine is intact . In case of doubt, do not use the machine . The packaging materials must be disposed of by an authorised specialist company and further used .

  • Page 32: Introduction

    5 INTRODUCTION The ORSY mat is a modular, extendable vending machine with electronic helixes for the sale and storage of ® all kinds of tools and consumables. Specific material needs can be managed for end customers through the flexible configuration of other vending machine modules and partitioning of compartments. Operation using the vending machine software ensures controlled storage and output of the goods .

  • Page 33: Vending Machine Control

    6 VENDING MACHINE CONTROL ATTENTION! Electrostatically sensitive components (ESD), risk of damage to the components! Do not touch printed boards and pins on the control! The vending machine is operated via the front display only . The sales helixes can only be released via a proper sequence in the vending machine software .

  • Page 34: Sales Sequence Flow Chart

    6.2 Sales sequence flow chart The sales process is illustrated schematically via the touch display in the following . Relevant menu items in the software can only be accessed with enabled user rights: Barcode Login RFID Pincode Select menu button withdrawal Select article Confirm article...

  • Page 35: Flow Chart For Storage Sequence

    6.3 Flow chart for storage sequence The storage process is illustrated schematically via the touch display in the following . Relevant menu items in the software can only be accessed with enabled user rights: Barcode Login RFID Pincode Select menu button storage Select article Confirm article...

  • Page 36: Fas Control Programming

    7 FAS CONTROL PROGRAMMING Above the inner door flap there are two buttons with the following functions: 1 Programming button 2 Test Vend Programming button: If you call up the programming mode, control command 00 appears on the display . From this Main menu you have direct access to selected data or other submenus . Enter the relevant command using the direct selection keypad and confirm with the button B (ENTER).

  • Page 37: Helixes

    8 HELIXES Most of the goods are sold without problems if the end of the helix is set to 6 o’clock . To modify the end, pull the helix towards the front until the base of the helix support emerges from the motor . Turn the helix into the required position and let it go, so that the spring pulls it back into the motor .

  • Page 38: Dimensions, Weight, Electrical Connection

    9 DIMENSIONS, WEIGHT, ELECTRICAL CONNECTION Height H = 1830 mm Width L = 910 mm Depth P = 790 mm Weight (without packaging) 280 kg Nominal voltage see nameplate Nominal power see nameplate Limit values of the ambient conditions for operation Ambient temperature max .

  • Page 39: Software Update

    10 SOFTWARE UPDATE The relevant service permissions are required for software updates at the vending machine . The vending machine software on the media module can be updated as follows: 1 . Call up the Service Center (web browser) 2 . Search for the vending machine module via the customer number 3 .

  • Page 40: Transport, Storage, Decommissioning, Disposal

    11 TRANSPORT, STORAGE, DECOMMISSIONING, DISPOSAL 11.1 Transport instructions • Improper transport can damage the vending machine. If transporting with a pallet truck: sudden, jerky lowering can damage the vending machine . • Danger! Improper transport can cause the vending machine to overturn. The following safety instructions must be followed during transport, and when loading and unloading: •...

  • Page 41: Index

    The packaging materials must be disposed of according to the relevant environmental protection regulations. Lift the vending machine and ensure that the support feet emerge from the pallet shape. 12 INDEX Customer service Dimensions Disposal Electrical connection Filling Helixes Installation Machine test Means of transport Nameplate Power connection...

  • Page 42: Eu/Ec Declaration Of Conformity For Machines

    13 EU/EC DECLARATION OF CONFORMITY FOR MACHINES...
