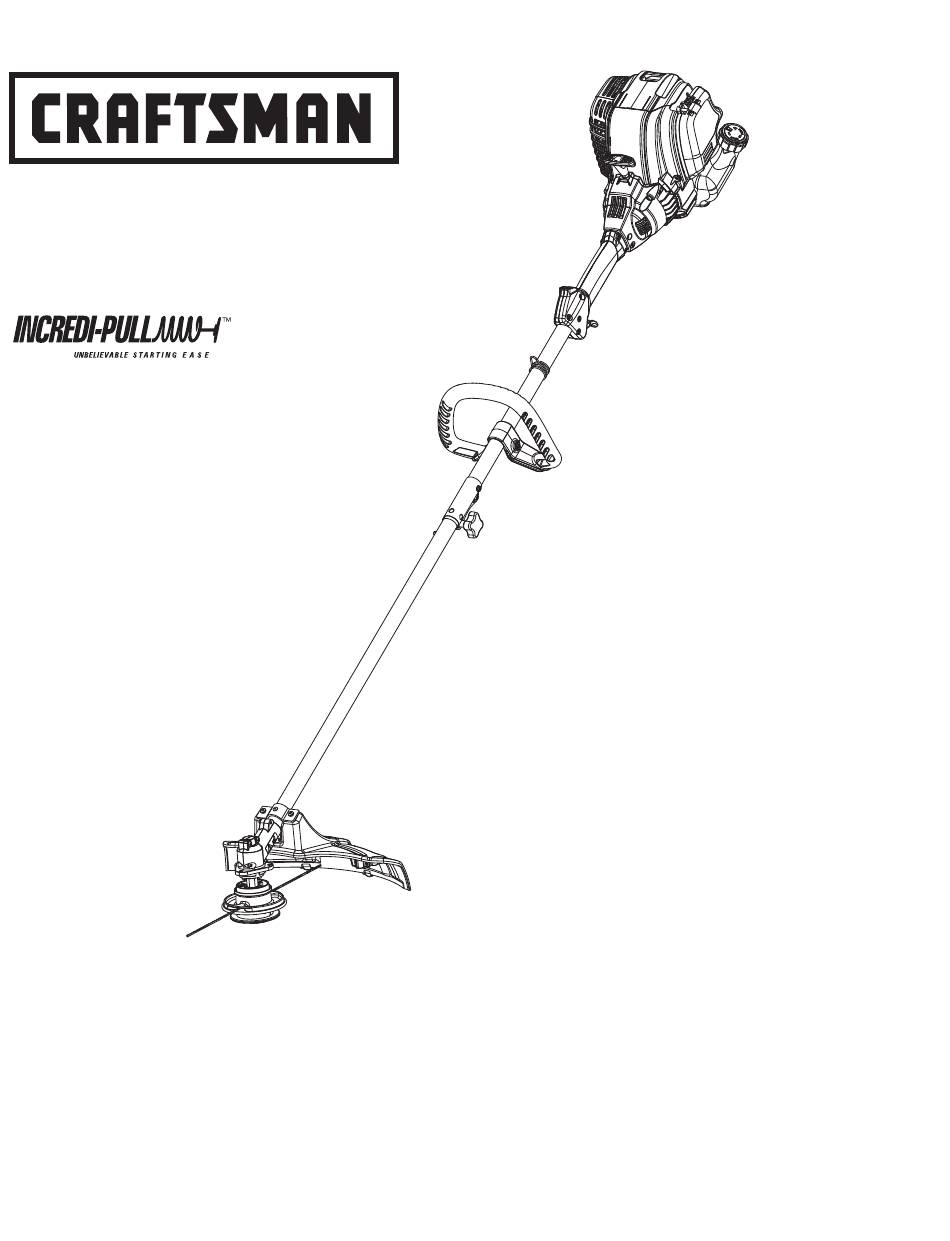

Operator's Manual
4-Cycle
GAS TRIMMER
Model No. 316.791961
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
P/N 769-07176 P00
®
CAUTION: Before using this
product, read this manual and
follow all safety rules and
operating instructions.
Visit our website: www.craftsman.com
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL, P. 13
05/11

Advertisement

Table of Contents
loading

Related Manuals for Craftsman INCREDI-PULL 316.791961

Summary of Contents for Craftsman INCREDI-PULL 316.791961

  • Page 1 • PARTS LIST • ESPAÑOL, P. 13 CAUTION: Before using this product, read this manual and follow all safety rules and operating instructions. Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visit our website: www.craftsman.com P/N 769-07176 P00 05/11...

  • Page 2: Table Of Contents

    If approached, stop the unit immediately. recommended. • Use only Craftsman Hassle-Free™ XTRA QUIET Spiral Line as replacement • Wear heavy, long pants, boots and gloves. Do not wear loose clothing, line. Never use metal-reinforced line, wire or rope. These can break off and jewelry, short pants, sandals or go barefoot.
  • Page 3 RULES FOR SAFE OPERATION • Use the unit only in daylight or good artificial light. • Use only original equipment manufacturer replacement parts and accessories for this unit. These are available from Sears or other authorized service dealer. • Avoid accidental starting. Be in the starting position whenever pulling the Use of any unauthorized parts or accessories could lead to serious injury to starter rope.

  • Page 4: Warranty

    FOR 2 YEARS from the date of purchase, this product is warranted against any defects in material or workmanship. Defective product will receive free repair or free replacement if repair is unavailable. For warranty coverage details to obtain repair or replacement, visit the web site: www.craftsman.com This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include: •...

  • Page 5: Oil And Fuel Information

    ASSEMBLY INSTRUCTIONS OIL AND FUEL INFORMATION ADJUSTING THE D-HANDLE D-Handle Shaft Grip WARNING: OVERFILLING OIL CRANKCASE MAY CAUSE Loosen the screws on the D- SERIOUS PERSONAL INJURY. Check and maintain the proper oil handle (Fig. 2). level in the crankcase; it is important and cannot be While holding the unit in the overemphasized.

  • Page 6: Starting/Stopping Instructions

    OIL AND FUEL INFORMATION STARTING/STOPPING INSTRUCTIONS The use of fuel additives, such as STA-BIL® Gas Stabilizer or an equivalent, IF... The engine does not start, Starting will inhibit corrosion and minimize the formation of gum deposits. Using a fuel go back to step 3. Position additive can keep fuel from forming harmful deposits in the carburetor for up to IF...

  • Page 7: Maintenance And Repair Instructions

    (Fig. 19). Repeat HASSLE-FREE™ LINE REPLACEMENT this procedure until the oil Always use Craftsman Hassle-Free™ XTRA QUIET Spiral Line. Choose the level reaches the innermost line size best suited for the job at hand. Red colored line is designed for thread on the oil fill hole.
  • Page 8 MAINTENANCE AND REPAIR INSTRUCTIONS IDLE SPEED ADJUSTMENT WARNING: The cutting attachment may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury. The idle speed of the engine is Idle Adjustment adjustable. An idle adjustment NOTE: Use the bottle and Screw...

  • Page 9: Cleaning And Storage

    1-800-4-MY-HOME®, for more information and purchasing. You may head. Turn the 5/8 in. socket also go to www.craftsman.com. clockwise until snug. 0.025 in. If using a torque wrench torque to: (0.635 mm)

  • Page 10: Troubleshooting Chart

    TROUBLESHOOTING PROBLEM SOLUTION ENGINE WILL NOT START Empty fuel tank Fill fuel tank with fuel Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times Old fuel Drain gas tank and add fresh fuel Fouled spark plug Replace or clean the spark plug Cold weather start lever is in closed position Move cold weather start lever to open position...

  • Page 11: Specifications

    REPAIR PROTECTION AGREEMENTS Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That’s when having a Repair Protection Agreement can save you money and aggravation.
  • Page 12 NOTES...
  • Page 13 • FUNCIONAMIENTO • MANTENIMIENTO • LISTADO DE PIEZAS PRECAUCION: Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visite nuestro sitio web: www.craftsman.com P/N 769-07176 P00 05/11...
  • Page 14 • Use solamente líneas de repuesto de fabricantes de equipos originales de • Use pantalones largos y gruesos, botas, guantes y camisa de manga larga. Líneas en Espiral Hassle-Free™ XTRA QUIET de Craftsman. Nunca use No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo.
  • Page 15 NORMAS PARA UNA OPERACION SEGURA • Esta unidad cuenta con un embrague. El accesorio de corte permanece • Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato estacionario cuando el motor está en marcha lenta. Si no lo hace, haga ajustar y verifique si hay daños.
  • Page 16 Para conocer los detalles sobre la cobertura de la garantía para que sea reparado o reemplazado, visite el sitio web: www.craftsman.com Esta garantía cubre SOLAMENTE defectos en el material o mano de obra. La cobertura de la garantía NO incluye: •...
  • Page 17 INSTRUCCIONES DE ENSAMBLE INFORMACION DEL ACEITE Y DEL COMBUSTIBLE AJUSTE DE LA MANIJA EN D Manija en D Mango del eje ADVERTENCIA: EL LLENAR DEMA- SIADO EL CÁRTER PUEDE Afloje los tornillos en la CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la manija en D (Fig.
  • Page 18 INFORMACION DEL ACEITE Y DEL COMBUSTIBLE INSTRUCCIONES DE ARRANQUE Y APAGADO Uso de aditivos en el combustible SI HAY FRÍO... En tiempo de Palanca de frío (por debajo de 40°F), Bombilla arranque roja ADVERTENCIA: La gasolina es muy inflamable. Los gases pueden mueva hacia abajo la del cebador para clima frío...
  • Page 19 Antes de operar esta unidad, párese en posición de operación (Fig. 13). Verifique lo siguiente: Utilice siempre la Línea en Espiral Craftsman Hassle-Free™ XTRA QUIET. Elija el tamaño de la línea que mejor se ajuste al trabajo en cuestión. La línea de color rojo •...
  • Page 20 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN INSPECCION DEL NIVEL DE ACEITE NOTA: Use la botella y la boquilla que guardó del uso inicial PRECAUCION: Para evitar un desgaste excesivo del motor y para medir la cantidad el daño de la unidad, mantenga siempre el nivel de aceite correcto correcta.
  • Page 21 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN AJUSTE DE LA VELOCIDAD DE MARCHA EN VACÍO Tire de la cuerda de arranque Tuercas de ajuste lentamente para llevar el La velocidad mínima del motor puede ser ajustada. Puede tener acceso al pistón a la parte superior de tornillo de ajuste de mínima a través de un orificio en la parte superior de la ENTRADA su recorrido (conocido como...
  • Page 22 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN ACCESORIO OPCIONAL LIMPIEZA CARACTERÍSTICAS ENCHUFABLES DEL COMIENZO DE LA ENERGÍA Y DEL COMIENZO DEL PEDACITO DE ENERGÍA ADVERTENCIA: Para evitar graves lesiones personales, Esta unidad se diseña para ser comenzada con un comienzo enchufable apague siempre su recortador y espere que se enfríe antes de opcional de la energía o el comienzo del pedacito de energía que se limpiarlo o realizar cualquier tipo de mantenimiento.
  • Page 23 RESOLUCION DE PROBLEMAS CAUSA ACCIÓN EL MOTOR NO ARRANCA El tanque de combustible está vacío Llene el tanque de combustible con el combustible La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total de 10 veces El combustible es viejo Drene el tanque de gasolina y agregue combustible nueva La bujía de encendido está...
  • Page 24 CONVENIO DE PROTECCIÓN DE REPARACIÓN Felicidades por haber realizado una compra inteligente. Su nuevo producto Craftsman® está diseñado y fabricado para ofrecerle años de funcionamiento confiable. Pero como todos los productos, es posible que sea necesario repararlo de vez en cuando. Ahí es cuando tener un Convenio de Protección de Reparación puede ahorrarle dinero y problemas.
  • Page 25 NOTES...
  • Page 26 NOTES...
  • Page 27 NOTES...
  • Page 28 NOTES...
  • Page 29 NOTES...

  • Page 30: Parts List

    PARTS LIST REPLACEMENT PARTS - MODEL 316.791961 4-CYCLE GAS TRIMMER Item Part No. Description 753-05246 Muffler Screw 753-05784 Spark Plug 753-05247 Insulator Gasket 753-05248 753-05249 Insulator Item Part No. Description 753-05366 Carburetor Gasket 753-06258 Carburetor w/Primer 753-06113 Engine Cover Assembly (includes 2 & 3) 753-04595 Cover Screw 791-181751...
  • Page 31 PARTS LIST REPLACEMENT PARTS - MODEL 316.791961 4-CYCLE GAS TRIMMER Item Part No. Description 753-04234 Throttle Housing Assembly (includes 2-4) 753-04119 Throttle Trigger 791-182690 Throttle Trigger Spring 791-182405 Switch Assembly 753-05266 Throttle Cable Assembly 753-04236 Upper Drive Shaft Assembly 753-06039 D-Handle Assembly (includes 8) 753-06040 Screw...
  • Page 32 Get it fixed, at your home or ours! Your Home For troubleshooting, product manuals and expert advice: www.managemylife.com For repair – in your home – of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories and owner’s manuals that you need to do-it-yourself.
